Біполярні напівпровідникові Прилади
1 Напівпровідникові стабілітрони і стабістори
2 Варикапи
3 Біполярні транзистори: будова, режими роботи і принцип дії
1 Напівпровідникові стабілітрони і стабістори
Стабілітрони – це напівпровідникові діоди, які призначені для стабілізації рівня напруги в електронних схемах.

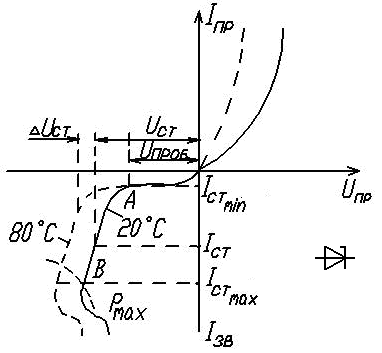

Стабілітрони – це площинні кремнієві діоди, робоча ділянка ВАХ яких, ділянка стабілізації, є ділянкою лавинного або тунельного пробою (рис. 2.1).
Рисунок 2.1
На
рисунку АВ
– це ділянка стабілізації, точка А
визначає початок пробою стабілітрона,
точка В
відповідає граничному режимові, в якому
на приладі розсіюється максимально
допустима потужність.
Напруга
пробою ()
залежить від концентрації домішок.
Низьковольтні
стабілітрони виготовляються з
високолегованого кремнію (великі
і
),
перехід
у них вузький, і в них при малих зворотних
напругах відбувається тунельний пробій.
Низьковольтні стабілітрони – це прилади
з
.
У
високовольтних стабілітронів напруга
стабілізації
,
при малій концентрації домішок
перехід
має велику товщину, і робочим пробоєм
у цих приладів є лавинний пробій.
Стабілітрони
з параметром
можуть мати і лавинний, і тунельний
пробої.
Температурна
нестабільність
оцінюється температурним коефіцієнтом
напруги (ТКН) при
:
(2.1)
Низьковольтні
стабілітрони мають
< 0.
Це означає, що при зростанні температури
напруга
зменшується, оскільки при цьому ширина
забороненої зони зменшується і зростає
ймовірність тунельного пробою, тобто
прямого переходу носіїв із валентної
зони однієї області до зони провідності
іншої області.
Високовольтні
стабілітрони мають
:
при зростанні температури напруга
збільшується, оскільки при цьому
зменшується довжина вільного пробігу
носіїв, і для їхнього розбігу потрібно
збільшувати напругу, щоб здійснити
лавинний пробій.
На
рисунку
2.1 проілюстрований саме випадок
.
Низьковольтні стабілітрони з робочою
ділянкою стабілізації на прямій гілці
ВАХ називаютьстабісторами
(рис.
2.2).
Рисунок 2.2
Це різновид кремнієвих діодів. Робота стабілітрона може бути найкраще розглянута на прикладі його застосування в параметричних стабілізаторах постійної напруги (рис. 2.3).
Рисунок 2.3
Як параметричний стабілізатор стабілізує напругу, що подається на його вхід і змінюється під впливом якихось дестабілізуючих чинників, наприклад, зміни напруги в мережі або зміни навантаження?
оскільки
,
.
2 Варикапи
Варикапи – це напівпровідникові діоди, у яких застосовується залежність бар’єрної ємності від прикладеної зворотної напруги (рис. 1.8). Це нелінійні ємності, які застосовуються для електронного підстроювання коливальних контурів (рис. 2.4).
Рисунок 2.4
Розглянемо, як призначення цього приладу позначається на його конструкції. Оскільки вмикання варикапа у контур не повинне знижувати добротність останнього, то сам варикап повинен мати високу добротність. Це величина оцінюється на НЧ виразом
,. (2.2)
де
–
циклічна частота;
–бар’єрна
ємність;
–зворотний
опір варикапа (
переходу).
В області ВЧ
, (2.3)
де
розподільний опір бази.
З (2.2) і (2.3) випливає, що для підвищення добротності Q варикапа необхідно:
- підвищувати
;
- зменшувати
розподільний опір бази
.
Перша
умова досягається застосуванням для
виготовлення варикапів кремнієвих
діодів як основи, оскільки
.
Друга умова задовольняється за допомогою
спеціальної тришарової структури
варикапа (рис. 2.5) з використанням
двошарової бази
і
.
Рисунок 2.5
При
зворотному вмиканні
переходу весь він займатиме тонкий
низьколегований шар
-типу
(формула 1.8), а база (шар
)
є високолегованою областю з малим опором
.
