17.4. Выключатели высокого напряжения

Простейшими выключателями высокого напряжения являются разъединители. Их назначение — отключение и переключение участков цепи под напряжением, но при отсутствии тока. Отключение участков цепи необходимо для обеспечения безопасности осмотров и ремонтных работ на устройствах высокого напряжения, переключения подходящих и отходящих линий с одной системы шин на другую и т. д.

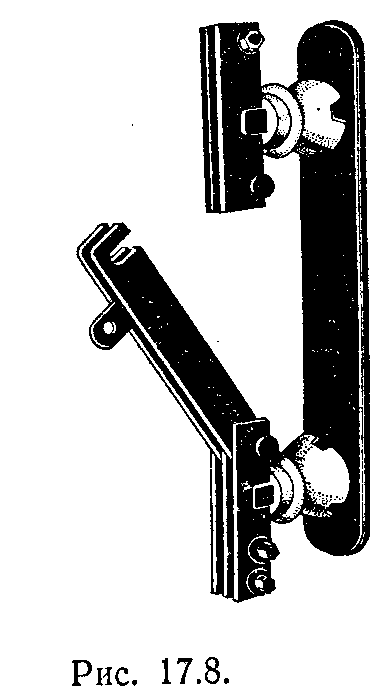

Разъединители снабжены неподвижными и подвижными контактами, укрепленными на изоляторах. В зависимости от назначения и способа установки применяются рубящие (рис. 17.8) и поворотные разъединители; последние устанавливаются главным образом в открытых распределительных устройствах на 35—500 кВ.

Для ручного управления подвижные контакты (ножи) разъединителей снабжаются крючками или кольцами для выключения посредством изолированной штанги. Дистанционное управление разъединителями осуществляется посредством электрических или пневматических приводов.

Если отключать цепь посредством разъединителя, когда ток в цепи не выключен, то между размыкаемыми контактами разъединителя возникает электрическая дуга и разрушает их. Чтобы предупредить такое ошибочное отключение, приводы разъединителей часто обеспечиваются защитной блокировкой, не допускающей отключения разъединителя при включенном выключателе.

Во многих случаях необходимо отключать нагрузку небольшой мощности при токах, не превышающих нормальный рабочий ток. Установка дорогого и громоздкого масляного или другого выключателя, рассчитанного на отключение тока короткого замыкания, в подобных случаях нежелательна. Для таких установок на подстанциях промышленных предприятий и на мелких сельских

электростанциях применяются выключатели нагрузки (называемые также разъединителями мощности). По устройству они сходны с рубящими разъединителями, но снабжены дугогасительным устройством того или иного типа. Они применяются для напряжений 6 и 10 кВ и рассчитаны на отключение токов, не превышающих удвоенное значение рабочего тока. Последовательно с ними для защиты установки от токов короткого замыкания включаются плавкие предохранители.

Выключатели высокого напряжения должны отключать установки и при коротких замыканиях, поэтому в соответствии с условиями данной сети для выбора выключателя необходим специальный расчет токов короткого замыкания. На основании этого расчета к выключателю высокого напряжения предъявляются требования электродинамической (по отношению к электродинамическим силам) и термической стойкости к току короткого замыкания. В соответствии с этими требованиями определяются номинальная мощность отключения выключателя и номинальный ток отключения выключателя (наибольший ток, который выключатель способен надежно отключить при восстанавливающемся напряжении между фазами, равном номинальному напряжению). По всем этим причинам в современных электротехнических установках выключатель высокого напряжения является довольно сложным и ответственным аппаратом, требующим периодического осмотра и регулировки. Широко применяются масляные и воздушные выключатели высокого напряжения.

В масляных выключателях, чтобы предупредить возникновение длинной дуги и ускорить ее гашение при выключении, разрывающие цепь тока контакты помещены в бак с нефтяным маслом. В зависимости от условий гашения дуги масляные выключатели подразделяются на выключатели с гашением дуги простым разрывом в масле и выключатели с дугогасительными камерами масляного или газового дутья.

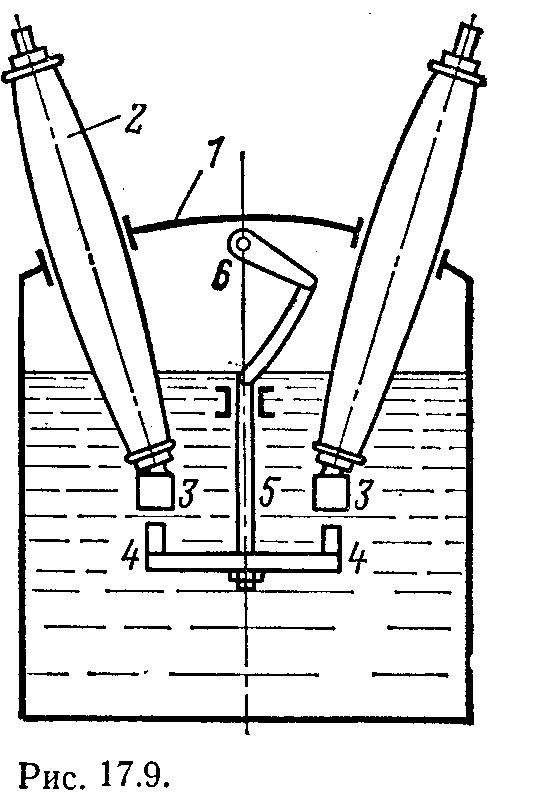

Аппараты первого типа изготовляются на 6— 10 кВ для мощности отключения, не превышающей 150 MB • А (рис. 17.9). Его основными частями являются: бак с минеральным маслом 1; подвижные нижние контакты 4, соединенные электрически между собой и укрепленные на изолирующей штанге 5, неподвижные верхние контакты 3, укрепленные на проходных изоляторах 2. Изолирующая штанга поднимается посредством рычажного приспособления 6, соединенного с длинным валом; последний снабжен маховичком или специальными тягами.

Несущая подвижные контакты часть (траверса) выключателя отжимается книзу пружинами и действием собственной силы тяжести. Но во включенном состоянии она удерживается специальным запорным механизмом (защелкой), которым снабжен привод выключателя. Когда запорный механизм освобожден, подвижная часть падает вниз и создает два разрыва в цепи выключаемого тока (чаще применяются устройства с четырьмя или шестью разрывами). При разрыве цепи тока между расходящимися контактами возникает электрическая дуга. Вследствие ее высокой температуры окружающие ее слои масла испаряются и разлагаются, образуя газовый пузырь вокруг расходящихся контактов. Таким образом, в масляном выключателе расхождение контактов и горение дуги происходит в газовой среде при повышенном давлении. Последнее обстоятельство создает благоприятные условия для гашения дуги, так как с повышением давления быстро возрастает электрическая прочность газовой среды. Увеличение расстояния между контактами во время выключения вызывает увеличение длины дуги, что в свою очередь требует большого напряжения для поддержания дуги. При выключении переменного тока, на что рассчитан выключатель,ток в размыкаемой цепи каждые полпериода проходит через нулевое значение, а это способствует гашению дуги.

При масляном дутье гашение обусловливается воздействием на гасимую дугу потока масла от дуги, создающей давление в дугогасительной камере. При движении траверсы выключателя вниз в каждой паре размыкаемых контактов образуются две дуги — гасимая и генерирующая давление. Гасимая горит у выхлопных каналов камеры, в которой генерирующая дуга создает давление 4—6 МПа. Поток масла направляется от генерирующей дуги на гасимую и при номинальном токе отключения не дает ей гореть более чем 0,015—0,02 с (один период переменного тока).

Лучшие результаты дает использование принципа газового автодутья: дуга, загорающаяся в камере, создает газовый пузырь, и при определенном расхождении контактов открываются дутьевые щели и поперек дуги устремляется поток газа и масла, создающий условия для быстрого ее гашения.

Для высоких напряжений, начиная с 35 кВ, преимущественно применяются воздушные выключатели (выключатели со сжатым воздухом). В них один или оба расходящихся контакта выполняются полыми, а сжатый воздух 0,7—2 МПа через полости контактов создает мощное воздушное дутье и сдувает дугу с рабочей поверхности контактов. По сравнению с масляным выключателем воздушный имеет меньшую массу и меньшее время отключения. Но для воздушного выключателя необходим специальный источник сжатого воздуха — компрессор, причем необходим очищенный и просушенный воздух.

После отключения управляемой цепи выключатель остается под напряжением, между тем периодически необходим осмотр и ремонт, как выключателя, так и прилегающих к нему участков электрической цепи. По этой причине разъединитель нужен как его необходимое дополнение. Посредством разъединителя выключатель после выключения тока можно отделить от цепей высокого напряжения.
