30. Управление координатами в системе преобразователь (источник эдс) – двигатель постоянного тока.
Скорость и момент двигателя изменяются за счет изменения ЭДС преобразователя.
На практике применяются транзисторные и тиристорные преобразователи, а также система генератор-двигатель. При этом ЭДС меняется плавно по определенному закону (чаще всего, линейному), чтобы ограничить ток и момент двигателя.

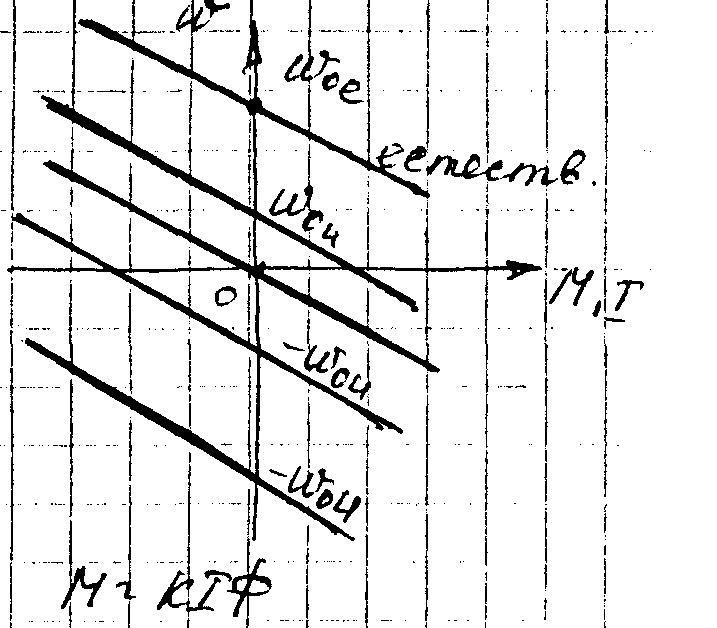

При изменении Еп, искусственные характеристики перемещаются параллельно естественной.
Преимущества:
высокая точность регулирования т. к. жесткость мех. характеристики остается const.
высокое быстродействие, т. к. Тя ≤≤ Тв
плавность регулирования скорости и момента
малые потери энергии и высокий КПД, т.к. КПД электронного преобразователя
ηп=0,95-0,97.
Недостатки:
сложность и большая стоимость преобразователя.
Управление координатами посредствам формирования зависимости еп(t).
Предположим, что Тп=0; Тя=0 для упрашения, а мех. характеристика линейна.
Где: β - жесткость:
Требуется получить динамические мех. Характеристики, которые определяют соответствие между скоростью и моментом двигателя в переходных процессах, в зависимости от характера изменения ЭДС преобразователя якоря.
В системе ген-двиг. постоянная времени преобразователя определяется, в основном постоянной времени цепи возбуждения генератора
Lвг – индуктивность ОВ генератора
Rвг – активное сопротивление ОВ генератора

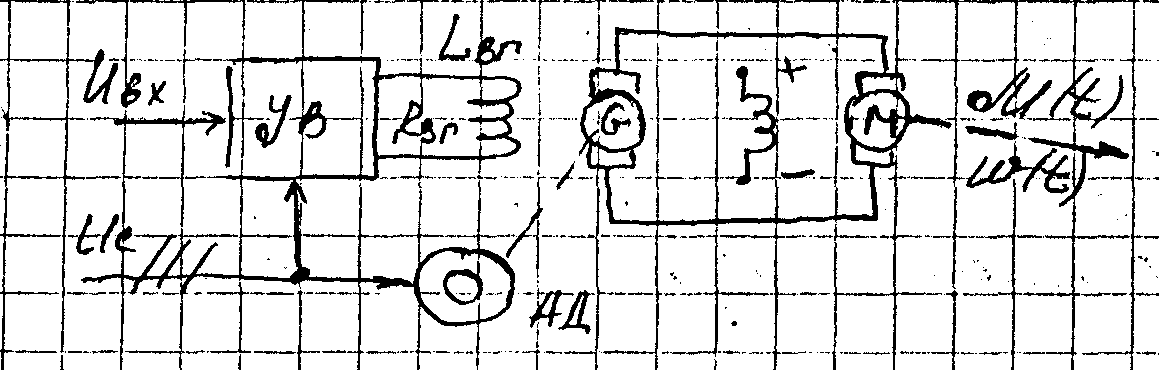

Функциональная схема системы двигатель-генератор
УВ – управляемый выпрямитель
АД – асинхронный двигатель
G- генератор постоянного тока
М – двигатель постоянного тока
Ротор генератора вращается асинхронным двигателем
Быстродействие системы ограничевается инертностью цепи возбуждения генератора
При изменении вх. сигнала Uвх., изменяется ток возбуждения и ЭДС генератора, и затем скорость двигателя.
Преимущества системы: большая мощность
Недостатки: малый КПД и срок службы, (надежность)
31. Управление координатами электропривода постоянного тока по цепи возбуждения.
В тех случаях когда момент нагрузки меньше номинального момента двигателя, возможно увеличение скорости вращения , а следовательно и производительности оборудования за счёт уменьшении тока в обмотке возбуждения
Уменьшается ток возбуждения при номинальном напряжении якоря
скорость увеличивается до максимальной,
момент двигателя уменьшается , а мощность остаётся постоянной
При уменьшении магнитного потока , уменьшается механическая постоянная времени ЭП и снижается быстродействие .

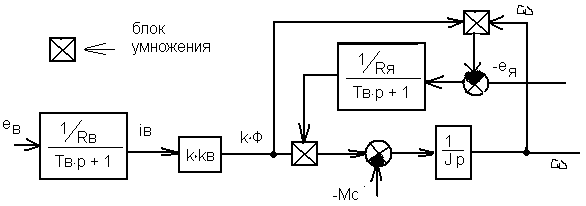

Уравнение динамики привода при регулировании по току возбуждения получается только численными методами при моделировании на компьютере в соответствии со следующей структурной схемой
32. Вольт-амперная характеристика электрической дуги и ее зависимость от длины дуги.
33. Назначение и устройство магнитных пускателей. Их обозначение на электрических схемах.

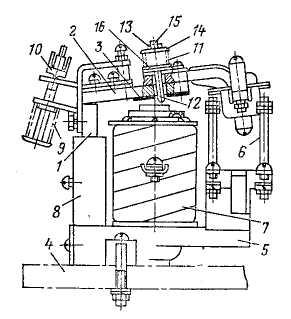

Магнитный пускатель – это коммутационный аппарат, предназначенный для пуска, остановки, реверса и защиты электродвигателей без ограничения пускового тока.
Iн ,A |
40 |
40 |
40 |
40 |
Pдв ,Вт |
5,5 |
10 |
17 |
17 |
Uн ,B |
127 |
220 |
380 |
500 |
Недостаточную затяжку винтов, крепящих сердечник.
Повреждение короткозамкнутого витка.
Неплотное прилегание якоря к сердечнику из-за загрязнения поверхности прилегания или наличие на них смазки.
Технические данные магнитного пускателя серии ПА
На токе до 25А используют магнитные пускатели серии ПМЕ
Износостойкость срабатываний
Магнитный пускатель-контактор предназначен для пуска в ход асинхронного электродвигателя с короткозамкнутым ротором.
Кроме групп контактов пускатель имеет тепловое реле для защиты двигателя от перегрузки. К пускателям предъявляются высокие требования в отношении надежности срабатывания для бесперебойной работы двигателя.
При пуске двигателя пускатель работает в критическом режиме, необходимо уменьшать вибрацию контактов, т.к. пусковой ток превышает номинальный в 6-7 раз. При отключении пускатель работает в облегченном режиме, т.к. напряжение на контактах равно разности напряжения сети и ЭДС двигателя, составляющей всего 15-20% от номинального.
При необходимости повышения срока службы пускателя, его выбирают с запасом по мощности. При уменьшении мощности двигателя, возрастает допустимое число включений.
