32. Дощатоклееные колонны
Дощатоклееные колонны для зданий с напольным транспортом и подвесными кранами проектируют, как правило, постоянного по высоте сечения. Для зданий с мостовыми кранами характерно применение колонн с уступом для укладки подкрановых балок. Колонны в фундаментах защемляют одним из способов, показанных на рис.
Колонны рассчитывают: на вертикальные постоянные нагрузки от веса покрытия, стенового ограждения и собственного веса; на вертикальные временные снеговые нагрузки, нагрузки от кранов и различных коммуникаций, размещаемых в плоскости покрытия; на горизонтальные временные ветровые нагрузки и нагрузки, возникающие при торможении мостовых и подвесных кранов.
Поперечная
рама, состоящая из двух колонн, защемленных
в фундаментах и шарнирно связанных с
ригелем (балкой, фермой, аркой), представляет
собой однажды статически неопределимую
систему. Продольное усилие в ригеле
такой рамы
,
гдеXw=0,5(W1’-W1)
От
равномерно распределенной ветровой
нагрузки на колонны
От
стенового ограждения (условно считая,
что вертикальное усилие от стенового
ограждения приложено по середине высоты
колонны)
- расстояние между осью стены и колонны.
После определения усилия в ригеле определяют изгибающие моменты и поперечные силы. Высоту сечения колонны hк принимают в пределах 1/8—1/15Н; ширину b≥hк/5. Принятое с учетом сортамента пиломатериалов и условий опирания ригеля на колонну сечение колонн проверяют на расчетное сочетание нагрузок.; в плоскости рамы — как сжатоизгибаемый элемент; из плоскости рамы— как центрально сжатый элемент.
Предельная гибкость для колонн 120. При определении гибкости расчетную длину колонны в плоскости рамы принимают l0=2,2Н (при отсутствии соединения верха колонн с жесткими торцами здания горизонтальными связями). При вычислении гибкости колонны из плоскости рамы расчетную длину принимают равной расстоянию между узлами вертикальных связей, поставленных по колоннам в плоскости продольных стен.

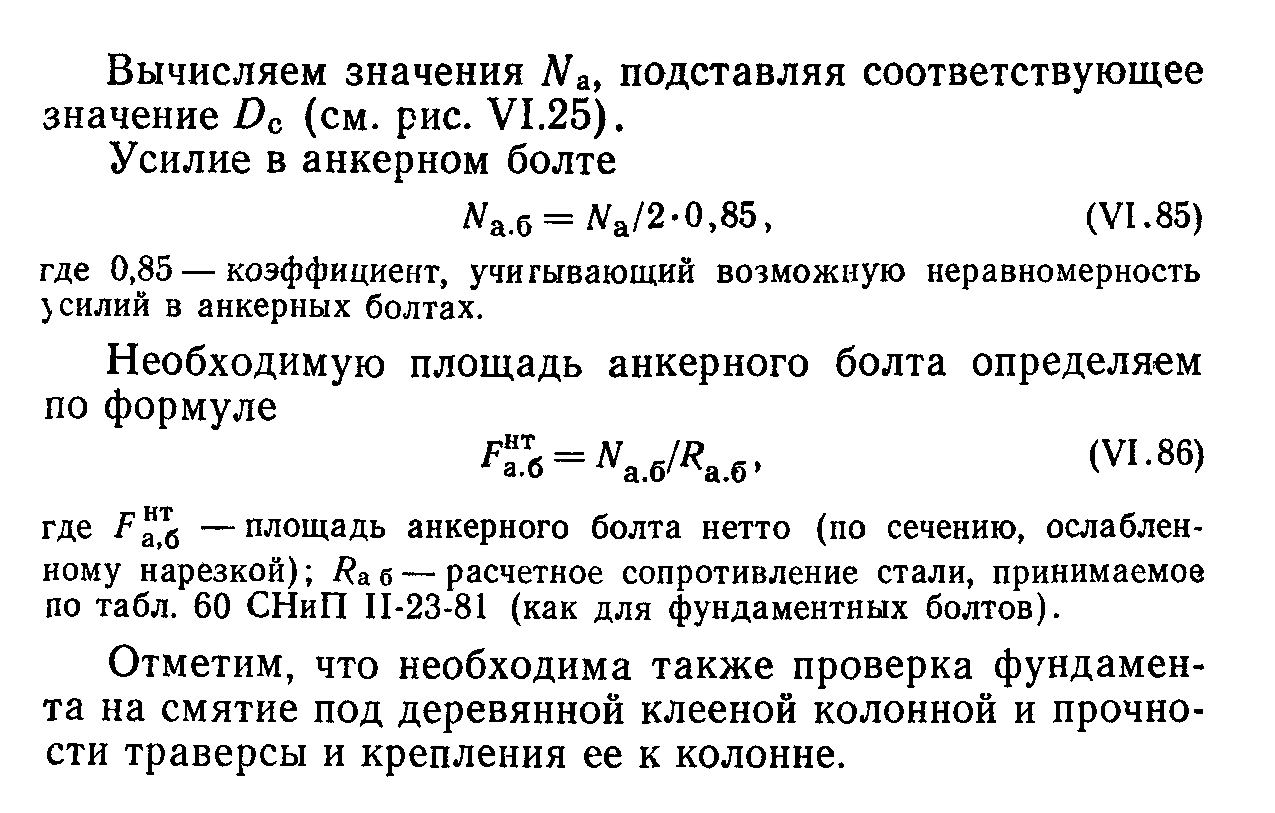

Наиболее ответственным в колоннах является жесткий узел, который обеспечивает восприятие изгибающего момента. Для варианта узла, показанного на рис. VI.24, б, усилия в анкерах Na и анкерных болтах Na.б находят, исходя из расчетной схемы, показанной на рис. VI.25.
При определении усилия Na снеговую и другие временные вертикальные нагрузки, не вызывающие изгибающего момента, не учитывают, момент берут максимальным.

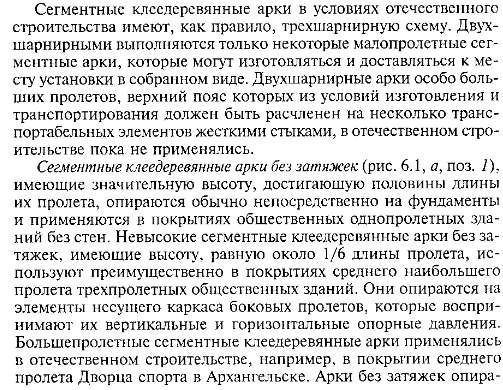

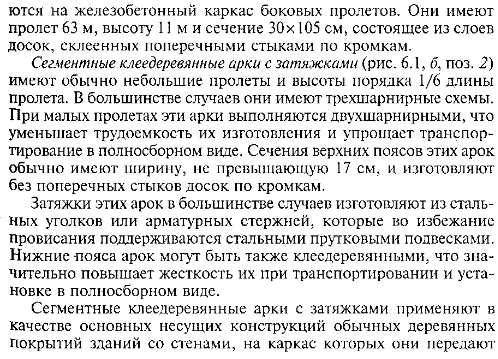

33 Дощатоклееные арки сегментного очертания с опиранием на колонны
34. Пневматически строительные конструкции покрытий
Пневматические строительные конструкции покрытий по характеру работы очень близки к пространственным висячим и тентовым мембранам. Оболочки этих конструкций, изготовленные из тканых материалов, способны стабилизировать свою форму только при наличии предварительного напряжения.Пневматические конструкции реализуют предварительное напряжение вследствие разности давления (избыточного или вакуума) в подоболочечном и окружающем конструкцию пространстве.
Среди преимуществ пневматических конструкций следует отметить малый собственный вес, высокую мобильность, быстроту и простоту возведения, возможность перекрытия больших пролетов, высокую степень заводской готовности и др. Пневматические строительные конструкции в зависимости от характера работы обычно разделяются на две самостоятельные группы — пневмокаркасные (надувные) и воздухоопорные. Пневмокаркасные конструкции — это надувные стержни или панели, несущая способность которых (сопротивление сжатию, изгибу, кручению) обеспечивается повышенным давлением воздуха в замкнутом объеме элемента. Большое внутреннее давление воздуха (до 150 кПа) требует высокой степени герметичности и прочности материала. Это же условие ограничивает пролет конструкций, который с учетом экономической целесообразности для рядовых сооружений не превышает 15—16 м. Стоимость пневмокаркасных конструкций в 3—5 раза выше, чем воздухоопорных.
