Заключение
Целью курсового проекта являлась разработка, составление и расчет схемы стационарного телевизионного приемника.
В ходе выполнения курсового проекта разработана схема электрическая структурная, схема электрическая принципиальная, рассмотрены условия эксплуатации, проведен сравнительный анализ существующих схем простейших усилителей. Проведены расчеты оконечного каскада мощного усиления, предоконечного каскада и предварительного усилителя, определены коэффициенты усиления отдельных каскадов и усилителя в целом. Рассчитаны значения сопротивлений и емкостей схемы, на основе которых проведен выбор стандартных резисторов и конденсаторов, составлен перечень элементов.
В процессе проектирования разработана и выполнена следующая документация:
- пояснительная записка ПК 200108.314.08.09 ПЗ
- схема электрическая принципиальная ПК 200108.314.08.09 Э3
- схема электрическая структурная ПК 200108.314.08.09 Э1
Список используемых источников
-
Вайсбурд Ф.И., Панаев Г.А., Савельев Б.Н. Электронные приборы и усилители. – М.: Радио и связь, 1987
-
Хиленко В.И. Основы радиоэлектроники. – Л.: Судостроение, 1983
-
Буланов Ю.А., Усов С.А. Усилители и радиоприемные устройства. – М.: Высшая школа, 1980
-
Арестов К.А., Яковенко Б.С. Основы электроники: Учебное пособие для техникумов. – М.: Радио и связь, 1988
-
Хиленко В.И. Основы радиоэлектроники: Учебник. – 2-е изд., перераб. и доп. – Л.: Судостроение, 1983
-
Гольцев В.Р., Богун В.Д., Хиленко В.И. Электронные усилители. – М.: Высшая школа, 1990
ПРИЛОЖЕНИЕ А

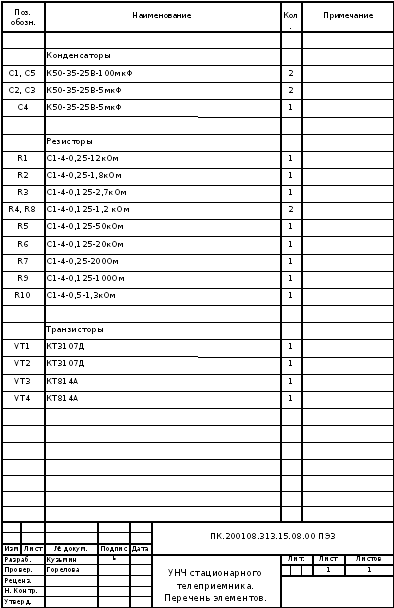

(Перечень элементов)
