Сегментные регистры

В программной модели микропроцессора имеется шесть сегментных регистров: CS, SS, DS, ES, FS, GS. Их существование обусловлено спецификой организации и использования оперативной памяти микропроцессорами Intel. Она заключается в том, что микропроцессор аппаратно поддерживает структурную организацию программы в виде трех частей, называемых сегментами. Соответственно, такая организация памяти называется сегментной.

Для того чтобы указать на сегменты, к которым программа имеет доступ в конкретный момент времени, и предназначены сегментные регистры. Фактически, с небольшой поправкой, как мы увидим далее, в этих регистрах содержатся адреса памяти, с которых начинаются соответствующие сегменты. Логика обработки машинной команды построена так, что при выборке команды, доступе к данным программы или к стеку неявно используются адреса во вполне определенных сегментных регистрах. Более подробно типы сегментов и соответствующих им регистров рассмотрены в разделе 3 «Сегментная организация памяти» данного модуля.

Регистры состояния и управления

В микропроцессор включены два регистра, которые постоянно содержат информацию о состоянии как самого микропроцессора, так и программы, команды которой в данный момент загружены на конвейер:

• регистр флагов EFlags/Flags;

• регистр указателя команды EIP/IP.

Используя эти регистры, можно получать информацию о результатах выполнения команд и влиять на состояние самого микропроцессора. Рассмотрим подробнее назначение и содержимое этих регистров:

EFlags/Flags (Flags register). Отдельные биты данного регистра имеют определенное функциональное назначение и называются флагами. Младшая часть этого регистра полностью аналогична регистру Flags для i8086. На рис. 1.4 показано содержимое регистра EFlags.

Исходя из особенностей использования, флаги регистра EFlags/Flags можно разделить на три группы:

• 8 флагов состояния. Эти флаги могут изменяться после выполнения машинных команд. Флаги состояния регистра EFlags отражают особенности результата исполнения арифметических или логических операций. Это дает возможность анализировать состояние вычислительного процесса и реагировать на него с помощью команд условных переходов и вызовов подпрограмм. В табл. 1.1 приведены основные флаги состояния и указано их назначение;

• 1 флаг управления. Обозначается DF (Direction Flag). Он находится в 10-м бите регистра EFlags и используется цепочечными командами. Значение флага DF определяет направление поэлементной обработки в этих операциях: от начала строки к концу (DF = 0) либо наоборот, от конца строки к ее началу (DF = 1). Для работы с флагом DF существуют специальные команды: cld (снять флаг DF) и std (установить флаг DF). Применение этих команд позволяет привести флаг DF в соответствие с алгоритмом и обеспечить автоматическое увеличение или уменьшение счетчиков при выполнении операций со строками;

• 5 системных флагов, управляющих вводом/выводом, маскируемыми прерываниями, отладкой, переключением между задачами и виртуальным режимом 8086. Прикладным программам не рекомендуется модифицировать без необходимости эти флаги, так как в большинстве случаев это приведет к прерыванию работы программы. В табл. 1.2 перечислены системные флаги и их назначение.

Рис. 1.4 Содержимое регистра EFlags

Таблица 1.1

Основные флаги состояния

Мнемо-ника флага	Флаг	Номер бита в EFlags	Содержание и назначение
cf	Флаг переноса (Carry Flag)	0	1 — арифметическая операция произвела перенос из старшего бита результата. Старшим является 7, 15 или 31-й бит в зависимости от размерности операнда; 0 — переноса не было
pf	Флаг паритета (Parity Flag)	2	1 — 8 младших разрядов (этот флаг — только для 8 младших разрядов операнда любого размера) результата содержат четное число единиц; 0 — 8 младших разрядов результата содержат нечетное число единиц
zf	Флаг нуля (Zero Flag)	6	1 — результат нулевой; 0 — результат ненулевой
sf	Флаг знака (Sign Flag)	7	Отражает состояние старшего бита результата (биты 7, 15 или 31 для 8, 16 или 32-разрядных операндов соответственно): 1 — старший бит результата равен 1; 0 — старший бит результата равен 0
of	Флаг переполнения (Overflow Flag)	11	Флаг of используется для фиксирования факта потери значащего бита при арифметических операциях: 1 — в результате операции происходит перенос (заем) в(из) старшего, знакового бита результата (биты 7, 15 или 31 для 8, 16 или 32-разрядных операндов соответственно); 0 — в результате операции не происходит переноса (заема) в(из) старшего, знакового бита результата

Таблица 1.2

Системные флаги

Мнемо-ника флага	Флаг	Номер бита в eflags	Содержание и назначение
tf	Флаг трассировки (Trace Flag)	8	Предназначен для организации пошаговой работы микропроцессора. 1 — микропроцессор генерирует прерывание с номером 1 после выполнения каждой машинной команды. Может использоваться при отладке программ, в частности отладчиками; 0 — обычная работа
if	Флаг прерывания (Interrupt enable Flag)	9	Предназначен для разрешения или запрещения (маскирования) аппаратных прерываний (прерываний по входу INTR). 1 — аппаратные прерывания разрешены; 0 — аппаратные прерывания запрещены
rf	Флаг возобновления (Resume Flag)	16	Используется при обработке прерываний от регистров отладки.
vm	Флаг виртуального (Virtual 8086 Mode)	17	Признак работы микропроцессора в режиме виртуального 8086. 1 — процессор работает в режиме виртуального 8086; 0 — процессор работает в реальном или защищенном режиме
ac	Флаг контроля выравнивания (Alignment Check)	18	Предназначен для разрешения контроля выравнивания при обращениях к памяти.

EIP/IP (Instruction Pointer register) — регистр-указатель команд. Регистр EIP/IP имеет разрядность 32/16 бит и содержит смещение следующей подлежащей выполнению команды относительно содержимого сегментного регистра CS в текущем сегменте команд. Этот регистр непосредственно недоступен программисту, но загрузка и изменение его значения производятся различными командами управления, к которым относятся команды условных и безусловных переходов, вызова процедур и возврата из процедур. Возникновение прерываний также приводит к модификации регистра EIP/IP.

6. Классификация периферийных устройств. Классификация интерфейсов. Основные характеристики и разъемы.

Периферийное устройство (ПУ) - устройство, входящее в состав внешнего оборудования микро-ЭВМ, обеспечивающее ввод/вывод данных, организацию промежуточного и длительного хранения данных и т.д. Как правило, вместе с устройством поставляется его контроллер (адаптер), содержащий электронные схемы управления устройством. Конструктивно контроллер может представлять собой плату, вставляемую в разъем шины компьютера, либо может быть расположен в корпусе устройства. В любом случае программы работают с устройством через посредство его контроллера, а поэтому с точки зрения архитектуры нет различия между понятиями «устройство» и «контроллер устройства».

Можно выделить следующие основные функциональные классы периферийных устройств.

• ПУ, предназначенные для связи с пользователем. К ним относят различные устройства ввода (клавиатуры, сканеры, а также манипуляторы - мыши, трекболы и джойстики), устройства вывода (мониторы, индикаторы, принтеры, графопостроители и т.п.) и интерактивные устройства (терминалы, ЖК-планшеты с сенсорным вводом и др.);

• устройства массовой памяти (винчестеры, дисководы, стримеры , накопители на оптических дисках, флэш-память и др.)

• устройства связи с объектом управления (АЦП, ЦАП, датчики, цифровые регуляторы, реле и т.д.);

• средства передачи данных на большие расстояния (средства телекоммуникации, модемы, сетевые адаптеры).

Кроме того, классификация периферийных устройств может быть выполнена и по другим признакам:

• устройства последовательного доступа (sequential access) и устройства произвольного доступа (random access). Для последовательных устройств характерно наличие определенного естественного порядка данных, при этом обработка данных в ином порядке либо невозможна, либо крайне затруднена. Классическим примером являются магнитные ленты, для которых чтение и запись данных ведутся от начала ленты к концу, а попытка доступа в ином порядке потребует постоянной перемотки ленты, резко снижающей скорость работы. К устройствам последовательного доступа можно отнести также клавиатуру, мышь, принтер, модем. Для устройств произвольного доступа возможно обращение к различным порциям данных в любом порядке, причем эффективность работы не зависит (или слабо зависит) от порядка обращения. Для таких устройств характерно наличие адресации данных и операции поиска нужного адреса. Наиболее известный пример – магнитные диски и другие дисковые устройства. Кроме того, к устройствам произвольного доступа можно отнести монитор ПК (там есть адресация точек-пикселов, хотя операция поиска не нужна);

• символьные (байтовые) и блочные устройства. Для символьных устройств наименьшей порцией вводимых и выводимых данных является один байт. Для некоторых символьных устройств можно за одну операцию выполнить ввод или вывод любого (в разумных пределах) требуемого количества байт. Для блочных устройств наименьшей порцией ввода/вывода, выполняемого за одно обращение к устройству, является один блок, равный, как правило, 2k байт. Типичным размером блока может быть 512 байт, 1K байт, 4K байт и т.п., в зависимости от конкретного устройства. Наиболее известные примеры блочных устройств – магнитные диски и магнитные ленты. Для диска понятие блока обычно совпадает с понятием сектора. В частности, для IBM-совместимых ПК сектор (блок) диска равен 512 байт. Блочная архитектура обусловлена особенностями используемой среды и, кроме того, блочный ввод/вывод более эффективен для высокоскоростных устройств, поскольку при этом уменьшается относительная доля времени, расходуемая на подготовительные и заключительные операции при каждом обращении к устройству;

• физические, логические и виртуальные устройства. Под физическим устройством обычно понимается некоторый реально существующий прибор, «железка». На самом деле, с точки зрения программной архитектуры для наличия физического устройства достаточно знать набор адресов, команд, прерываний и других сигналов, позволяющих выполнять операции с данными. Куда идут или откуда приходят эти сигналы – это вопрос, не касающийся программиста. Логическое устройство – это понятие, характеризующее специальное назначение устройства в данной ОС. Например, «загрузочный диск» (т.е. тот, с которого была выполнена загрузка ОС). Наиболее важными логическими устройствами во многих ОС являются устройство стандартного ввода и устройство стандартного вывода. Их можно упрощенно определить как устройства, используемые для ввода и, соответственно, вывода «по умолчанию», т.е. когда в программе явно не указано другое устройство или файл для ввода/вывода. Как правило, для современных компьютеров устройству стандартного ввода соответствует физическое устройство – клавиатура, а устройству стандартного вывода – монитор. Важно, однако, понимать, что это соответствие может быть изменено: стандартный вывод может быть переназначен, например, на принтер или в файл, стандартный ввод – на удаленный терминал, на файл и т.п. Понятие «виртуальный» в программировании означает нечто, на самом деле не существующее, но ведущее себя так, как если бы оно существовало. С этой точки зрения, виртуальное устройство – это программно реализованный объект, который ведет себя подобно некоторому физическому устройству, хотя на самом деле использует ресурсы совсем других устройств (или даже никаких устройств). Примеры виртуальных устройств весьма разнообразны:

• виртуальная память, расположенная на самом деле на диске;

• виртуальные CD и DVD – программы, имитирующие поведение соответствующих устройств;

• виртуальный экран, предоставляемый DOS-программе, работающей в режиме окна Windows (программа работает так, как если бы ей был предоставлен весь экран, но на самом деле система направляет вывод программы в отведенное ей окно).

Под интерфейсом в вычислительных системах понимают границу раздела двух систем, устройств или программ; элементы соединения и вспомогательные схемы управления, используемые для соединения устройств. Рассмотрим основные свойства интерфейсов.

По способу передачи информации интерфейсы подразделяются на параллельные и последовательные. В параллельном интерфейсе все биты передаваемого слова (обычно одного, двух или четырех байтов) выставляются и передаются по соответствующим параллельно идущим проводам одновременно. В PC традиционно используется параллельный интерфейс Centronics, реализуемый LPT-портами, шины ATA, SCSI и все шины расширения. В последовательном интерфейсе биты передаются друг за другом по одной линии. Эта линия может быть как однонаправленной, так и двунаправленной.

Для интерфейса, соединяющего (физически или логически) два устройства, раз­личают три возможных режима обмена — дуплексный, полудуплексный и симп­лексный. Дуплексный режим позволяет по одному каналу связи одновременно передавать информацию в обоих направлениях. Полудуплексный режим позволяет пере­давать информацию «туда» и «обратно» поочередно, при этом интерфейс имеет средства переключения направления канала. Симплексный (односторонний) ре­жим предусматривает только одно направление передачи информации (во встречном направлении передаются только вспомогательные сигналы интерфейса).

По принципу обмена информации интерфейсы делят на синхронные и асинхронные. В случае синхронного интерфейса моменты выдачи информации пере­дающим устройством и приема ее в другом устройстве должны синхронизи­роваться, для этого используют специальную линию синхронизации. При асинхронном интерфейсе передача осуществляется по принципу "запрос-ответ". Каждый цикл передачи сопровождается последовательностью управ­ляющих сигналов, которые вырабатываются передающим и приемным уст­ройствами. Передающее устройство может осуществлять передачу данных (байта или нескольких байтов) только после подтверждения приемником своей готовности к приему данных.

Классификация интерфейсов по назначению отражает взаимосвязь с ар­хитектурой реальных средств вычислительной техники. В соответствии с этим признаком в ЭВМ и вычислительных системах можно выделить не­сколько уровней сопряжении:

• машинные системные интерфейсы;

• локальные шины;

• интерфейсы периферийных устройств (малые интерфейсы);

• межмашинные интерфейсы.

Машинные (внутримашинные) системные интерфейсы предназначены для организации связей между составными компонентами ЭВМ на уровне обмена информацией с центральным процессором, ОП и контроллерами (адаптерами) ПУ.

Локальной шиной называется шина, электрически выходящая непосред­ственно на контакты микропроцессора, и предназначенная для увеличения быстродействия видеоадаптеров и контроллеров дисковых накопителей. Она обычно объединяет процессор, память, схемы буферизации для системной шины и ее контроллер, а также некоторые вспомогательные схемы. Типич­ными примерами локальных шин являются VLB и PCI.

Назначение интерфейсов периферийных устройств (малых интерфейсов) состоит в выполнении функций сопряжения контроллера (адаптера) с кон­кретным механизмом ПУ.

Межмашинные интерфейсы используются в вычислительных системах и сетях.

С целью снижения стоимости некоторые компьютеры имеют единствен­ную шину (общая шина) для памяти и устройств ввода-вывода. Персональ­ные компьютеры первых поколений, как правило, строились на основе одной системной шины в стандартах ISA, EISA или МСА. Необходимость сохране­ния баланса производительности по мере роста быстродействия микропро­цессоров привела к многоуровневой организации шин на основе использова­ния нескольких системных и локальных шин. В современных компьютерах шины интерфейсов делят на шины, обеспечивающие организацию связи процессора с памятью, и шины ввода-вывода. Шины процессор-память сравнительно короткие, обычно высокоскоростные и соответствуют организаций подсистемы памяти для обеспечения максимальной пропускной способности канала память-процессор. Шины ввода-вывода могут иметь большую протяженность, поддерживать подсоединение многих типов устройств и обычно следуют одному из шинных стандартов.

С появлением шин USB и Fire Wire в качестве характеристики интерфейса стала фигурировать топология соединения. Для интерфейсов RS-232C и Centronics практически всегда применялась двухточечная топология PC — устройство (или PC — PC). Интерфейсные шины USB и Fire Wire реализуют древовидную топологию, в которой внешние устройства могут быть как оконечными, так и промежуточными (разветвителями). Эта топология позволяет подключать множество устройств к одному порту USB или Fire Wire.

При рассмотрении интерфейсов важным параметром является пропускная способ­ность. Очевидно, что при одинаковом быстродействии приемопередающих цепей и пропускной способности соединительных линий по скорости передачи параллель­ный интерфейс должен превосходить последовательный. Однако повышение про­изводительности за счет увеличения тактовой частоты передачи данных упирается в волновые свойства соединительных кабелей. В случае параллельного интерфей­са начинают сказываться задержки сигналов при их прохождении по линиям ка­беля. Также, задержки в разных линиях интерфейса могут быть различными вследствие неидентичности проводов и контактов разъемов. В по­следовательных интерфейсах, конечно же, есть свои проблемы повышения произ­водительности, но поскольку в них используется меньшее число линий (в преде­ле — одна), повышение пропускной способности линий связи обходится дешевле.

Для повышения пропускной способности параллельных интерфейсов с середины 90-х годов стали применять двойную синхронизацию DDR (Dual Data Rate). Ее идея заключается в выравнивании частот переключения информационных сиг­нальных линий и линий стробирования (синхронизации). В «классическом» ва­рианте данные информационных линий воспринимались только по одному пере­паду (фронту или спаду) синхросигнала, что удваивает частоту переключения линии синхросигнала относительно линий данных. При двойной синхронизации данные воспринимаются и по фронту, и по спаду, так что частота смены состо­яний всех линий выравнивается, что при одних и тех же физических параметрах кабеля и интерфейсных схем позволяет удвоить пропускную способность. Волна этих модернизаций началась с интерфейса АТА (режимы UltraDMA) и прошла по SCSI (UltralSO и выше), памяти (DDR SDRAM), и по системной шине процессоров (Pentium 4).

Немаловажен для интерфейса контроль достоверности передачи данных, который, имеется далеко не везде. Контроль достоверности может произ­водиться как на высоких протокольных уровнях (контроль целостности паке­тов и их полей), так и на аппаратном уровне. На аппаратном уровне он работает, естественно, быстрее.

Другим немаловажным параметром интерфейса является допустимое удаление соединяемых устройств. Оно ограничивается как частотными свойствами кабелей, так и помехозащищенностью интерфейсов. Часть помех возникает от соседних линий интерфейса — это перекрестные помехи, защитой от которых может быть применение витых пар проводов для каждой линии. Другая часть помех вызывается искажением уровней сигналов.

Существенным свойством является возможность «горячего» подключения/отключения или замены устройств (Hot Swap), причем в двух аспектах. Во-первых, это безопасность переключений «на ходу» как для самих устройств и их интерфейсных схем, так и для целостности хранящихся и передаваемых данных. Во-вторых, это возможность использования вновь подключенных устройств без перезагрузки системы, а также продолжения устойчивой работы системы при отключении устройств.

При разработке собственных устройств встает вопрос выбора подходящего интерфейса подключения. Этот вопрос следует решать, исходя из принципа достаточности, по возможности отдавая предпочтение внешним интерфейсам. Следует помнить, что разработка аппаратной части устройства (hardware) тесно связана и с программной поддержкой устройств — как модулями ПО, исполняемыми процессором компьютера (software), так и программами встроенного микроконтроллера (firmware), на базе которого, как правило, строятся современные устройства. Промышленностью выпускается множество моделей микроконтроллеров, имеющих популярные интерфейсы (USB, RS-232, PC и другие). Однако в ряде случаев приходится использовать и стандартизованные шины расширения ввода-вывода. Эти шины предоставляют более широкие возможности для взаи­модействия процессора с аппаратурой, нескованные жесткими ограничениями внешних интерфейсов.

7. Архитектура подсистемы памяти ПЭВМ. Классификация устройств хранения данных, их основные характеристики.

Архитектура памяти

Память микропроцессорной системы представляет собой иерархическую структуру. В основе реализации иерархии памяти современных компьютеров лежат два принципа: принцип локальности обращений и соотношение стоимость/производительность. Принцип локальности обращений говорит о том, что большинство программ к счастью не выполняют обращений ко всем своим командам и данным равновероятно, а оказывают предпочтение некоторой части своего адресного пространства.

Иерархия памяти современных компьютеров строится на нескольких уровнях, причем более высокий уровень меньше по объему, быстрее и имеет большую стоимость в пересчете на байт, чем более низкий уровень. Уровни иерархии взаимосвязаны: все данные на одном уровне могут быть также найдены на более низком уровне, и все данные на этом более низком уровне могут быть найдены на следующем нижележащем уровне и так далее, пока мы не достигнем основания иерархии.

Иерархия памяти обычно состоит из многих уровней, но в каждый момент времени мы имеем дело только с двумя близлежащими уровнями. Минимальная единица информации, которая может либо присутствовать, либо отсутствовать в двухуровневой иерархии, называется блоком. Размер блока может быть либо фиксированным, либо переменным. Если этот размер зафиксирован, то объем памяти является кратным размеру блока.

Успешное или неуспешное обращение к более высокому уровню называются соответственно попаданием (hit) или промахом (miss). Попадание - есть обращение к объекту в памяти, который найден на более высоком уровне, в то время как промах означает, что он не найден на этом уровне. Доля попаданий (hit rate) или коэффициент попаданий (hit ratio) есть доля обращений, найденных на более высоком уровне. Иногда она представляется процентами. Доля промахов (miss rate) есть доля обращений, которые не найдены на более высоком уровне.

Устройства хранения данных

Устройства хранения данных относятся к внешней памяти компьютера — они позволяют сохранять информацию для последующего ее использования независимо от состояния (включен или выключен) компьютера. В устройствах хранения данных могут быть реализованы различные физические принципы хранения информации — магнитный, оптический, электронный в любых их сочетаниях. Внешняя память принципиально отличается от внутренней (оперативной) способом доступа к этой памяти процессора (исполняемой программы). Устройства внешней памяти оперируют блоками информации, но никак не байтами или словами, как, например, оперативная память. Эти блоки обычно имеют фиксированный размер, кратный степени числа 2. Блок может быть переписан из внутренней памяти во внешнюю или обратно только целиком, и для выполнения любой операции обмена с внешней памятью требуется специальная процедура (подпрограмма). Процедуры обмена с устройствами внешней памяти привязаны к типу устройства, его контроллеру и способу подключения устройства к системе (интерфейсу).

По устойчивости записи и возможности перезаписи устройства хранения данных делятся на:

• Постоянные ЗУ (ПЗУ), содержание которых не может быть изменено конечным пользователем (например,BIOS). ПЗУ в рабочем режиме допускает только считывание информации.

• Записываемые ЗУ (ППЗУ), в которые конечный пользователь может записать информацию только один раз (например, CD-R).

• Многократно перезаписываемые ЗУ (ПППЗУ) (например, CD-RW).

• Оперативные ЗУ (ОЗУ) обеспечивают режим записи, хранения и считывания информации в процессе её обработки. Быстрые, но дорогие ОЗУ (SRAM) строят на триггерах, более медленные, но дешёвые разновидности ОЗУ — динамические ЗУ (DRAM) строят на конденсаторах. В обоих видах ЗУ информация исчезает после отключения от источника питания (например, тока).

По методу доступа к информации устройства хранения данных разделяются на устройства с прямым (или непосредственным) и последовательным доступом.

Прямой доступ подразумевает возможность обращения к блокам по их адресам в произвольном порядке. Традиционными устройствами с пря­мым доступом являются дисковые накопители, и часто в понятие «диск», или «дисковое устройство» вкладывают значение «устройство внешней памяти прямого доступа». Так, например, виртуальный диск в ОЗУ и электрон­ный диск на флэш-памяти отнюдь не имеют круглых, а тем более вращающихся деталей.

Традиционными устройствами с последовательным доступом являются накопители на магнитной ленте, они же стримеры. Здесь каждый блок информации тоже может иметь свой адрес, но для обращения к нему уст­ройство хранения должно сначала найти некоторый маркер начала ленты (тома), после чего последовательным холостым чтением блока за блоком дойти до требуемого места и только тогда производить собственно операции обмена данными. Конечно, каждый раз возвращаться на начало ленты необязательно, однако необходимость последовательного сканирования блоков (вперед или назад) — неотъемлемое свойство устройств последовательного доступа. Несмотря на очевидный проигрыш во времени доступа к требуемым данным, ленточные устройства последовательного доступа в качестве внешней памяти находят применение для хранения очень больших массивов информации. В отличие от них устройства прямого доступа — диски самой различной природы — являются обязательной принадлежностью подавляющего большинства компьютеров.

По геометрическому исполнению устройства хранения делятся на:

• дисковые (магнитные диски, оптические, магнитооптические);

• ленточные (магнитные ленты, перфоленты);

• барабанные (магнитные барабаны);

• карточные (магнитные карты, перфокарты, флэш-карты, и др.)

• печатные платы (карты DRAM,картриджи).

По физическому принципу:

• перфорационные (с отверстиями или вырезами)

• с магнитной записью

• оптические

• магнитооптические:

• использующие накопление электростатического заряда в диэлектриках (конденсаторные ЗУ, запоминающие электроннолучевые трубки);

• использующие эффекты в полупроводниках (EEPROM,флэш-память)

Главная характеристика устройств — емкость хранения, измеряемая в килобайтах, мегабайтах, гигабайтах и терабайтах (Кбайт, Мбайт, Гбайт, Тбайт, или в английской транскрипции КВ, МВ, СВ, ТВ, или, еще короче — К, М, С, Т). Здесь, как правило, приставки кило-, мега-, гига-, тера- имеют десятичные значения — 10³, 10⁶, 10⁹ и 10¹² соответственно. В других подсистемах компьютера, нап­ример при определении объема ОЗУ, ПЗУ и другой внутренней памяти, эти же приставки чаще применяют в двоичных значениях 2¹⁰, 2²⁰, 2³⁰ и 2⁴⁰ соответственно, при этом 1 Кбайт = 1024 байт, 1 Мбайт = 1024 Кбайт, 1 Гбайт = 1024 Мбайт, 1 Тбайт = 1024 Гбайт. Этими разночтениями объясняются различия значений емкости одного и того же устройства, полученных из разных источников. «Двоичные» кило-, мега-, гига-, тера- более «увесисты», поэтому емкость устройства, выраженная в десятичных единицах, будет выглядеть внушительнее. Так, например, объем памяти в 528 Мбайт (десятичных) составляет 504 Мбайт (двоичных).

Устройства внешней памяти могут иметь сменные или фиксированные носители информации. Применение сменных носителей позволяет хранить неограниченный объем информации, а если носитель и формат записи стандартизованы, то они позволяют еще и обмениваться информацией между компьютерами. Существуют устройства с автоматической сменой носителя - ленточные карусели, дисковые устройства JuкеВох. Эти достаточно дорогие устройства применяют в мощных файл-серверах. Для настольных машин имеются накопители СD-RОМ с несколькими дисками (СD-сhаngеr), сменяемыми автоматически.

Важнейшими общими параметрами устройств являются время доступа, скорость передачи данных и удельная стоимость хранения информации.

Время доступа (ассеs time) определяется как усредненный интервал от выдачи запроса на передачу блока данных до фактического начала передачи. Дисковые устройства имеют время доступа от единиц до сотен миллисекунд. Для электронных устройств внешней памяти время доступа определяется быстродействием используемых микросхем памяти и при чтении составляет доли микросекунд, причем запись может продолжаться значительно дольше, что объясняется природой энергонезависимой электронной памяти. Для устройств с подвижными носителями основной расход времени имеет место в процессе позиционирования головок (seek time — время поиска) и ожидания подхода к ним требуемого источника носителей (latency — скрытый период). Для дисковых и ленточных устройств принципы позиционирования различны, и различные составляющие процесса поиска.

Скорость записи и считывания определяется как отношение объема записываемых или считываемых данных ко времени, затрачиваемому на эту операцию. В затраты времени входит и время доступа, и время передачи данных. При этом оговаривается характер запросов — линейный или случайный, что сильно сказывается на величине скорости из-за влияния времени доступа. При определении скорости линейных запросов чтения-записи производится обращение к длинной цепочке блоков с последовательным нарастанием адреса. При определении скорости случайных запросов чтения-записи - соседние запросы разбросаны по всему носителю. Для современных многозадачных ОС характерно чередующееся выполнение нескольких потоков запросов, и в каждом потоке высока вероятность последовательного нарастания адреса.

Скорость передачи данных определяется как производительность обмена данными, измеряемая после выполнения поиска данных. Однако в способе измерения этого параметра возможны разночтения, поскольку современные устройства имеют в своем составе буферную память существенных размеров. Скорости обмена буферной памяти с собственно носителем (внутренняя скорость) и с внешним интерфейсом могут существенно различаться. Если скорость работы внешнего интерфейса ограничивается быстродействием электронных схем и достижимой частотой передаваемых сигналов, то внутренняя скорость более жестко ограничивается возможности электромеханических устройств, (скоростью движения носителя и плотностью записи). При измерениях скорости передачи на небольших объемах пересылок проявится ограничение внешнего интерфейса буферной памяти, при средних объемах — ограничение внутренней скорости, а при больших объемах проявится еще и время поиска последующих блоков информации. Бывает, что в качестве скорости передачи данных указывают лишь максимальную скорость интерфейса, а о внутренней скорости можно судить по частоте вращения дисковых носителей и числу секторов на треке.

Определение удельной стоимости хранения информации для накопителей с фиксированными носителями пояснения не требует. В случае сменных носителей этот показатель интересен для собственно носителей, но не следует забывать и о цене самих приводов, которую тоже можно приводить к их емкости.

По отношению к корпусу компьютера устройства могут быть внутренними и внешними.

Внутренние устройства помещаются в специальные трех- или пятидюймовые отсеки корпуса компьютера и питаются от его же блока питания. В описании корпусов компьютеров отсеки также подразделяются на внешние и внутренние, но они различаются лишь тем, может ли передняя панель устройства, установленного в отсек, выходить на лицевую панель корпуса или нет.

Внешние устройства помещают в отдельный корпус, а питаются они от собственного блока питания или перехватывают питание +5 В от разъе­ма клавиатуры компьютера. Внешнее исполнение имеют как малогабаритные портативные устройства, так и особо крупные дисковые массивы. Сами приводы для внешних и внутренних устройств обычно имеют одинаковый конструктив одного из распространенных форматов.

8. Накопители на жестких дисках. Устройство НЖМД. Методы записи информации.

Накопи́тель на жёстких магни́тных ди́сках или НЖМД (англ.hard (magnetic) disk drive, HDD, HMDD), жёсткий диск —устройство хранения информации, основанное на принципе магнитной записи. Является основным накопителем данных в большинствекомпьютеров. Информация в НЖМД записывается на жёсткие (алюминиевыеилистеклянные)пластины, покрытые слоемферромагнитногоматериала, чаще всегодвуокисихрома. В НЖМД используется одна или несколько пластин на однойоси.Считывающие головкив рабочем режиме не касаются поверхности пластин благодаря прослойке набегающего потока воздуха, образующейся у поверхности при быстром вращении. Расстояние между головкой и диском составляет нескольконанометров(в современных дисках около 10 нм), а отсутствие механического контакта обеспечивает долгий срок службы устройства. При отсутствии вращения дисков головки находятся у шпинделя или за пределами диска в безопасной зоне, где исключён их нештатный контакт с поверхностью дисков.

Также, в отличие от гибкого диска, носитель информации совмещён с накопителем, приводом и блоком электроники и (в персональных компьютерах в подавляющем количестве случаев) обычно установлен внутри системного блока компьютера.

Характеристики

Интерфейс. Серийно выпускаемые внутренние жёсткие диски могут использовать интерфейсы ATA(он же IDE и PATA),SATA,eSATA,SCSI,SAS,FireWire,SDIOиFibre Channel.

Ёмкость — количество данных, которые могут храниться накопителем. С момента создания первых жёстких дисков в результате непрерывного совершенствования технологии записи данных их максимально возможная ёмкость непрерывно увеличивается. Ёмкость современных жёстких дисков (с форм-фактором3,5 дюйма) на ноябрь 2010г. достигает 3000 ГБ (3 Терабайт). В отличие от принятой винформатикесистемы приставок, обозначающих кратную 1024 величину, производителями при обозначении ёмкости жёстких дисков используются величины, кратные 1000. Так, ёмкость жёсткого диска, маркированного как «200 ГБ», составляет 186,2ГБ.

Физический размер (форм-фактор). Почти все современные (2001—2008 года) накопители дляперсональных компьютеровисерверовимеют ширину либо 3,5, либо 2,5дюйма— под размер стандартных креплений для них соответственно в настольных компьютерах иноутбуках. Также получили распространение форматы 1,8 дюйма, 1,3 дюйма, 1 дюйм и 0,85 дюйма. Прекращено производство накопителей в форм-факторах 8 и 5,25 дюймов.

Время произвольного доступа — время, за которое винчестер гарантированно выполнит операцию чтения или записи на любом участке магнитного диска. Диапазон этого параметра невелик — от 2,5 до 16мс. Как правило, минимальным временем обладают серверные диски, самым большим из актуальных — диски для портативных устройств.

Скорость вращения шпинделя — количество оборотов шпинделя в минуту. От этого параметра в значительной степени зависят время доступа и средняя скорость передачи данных. В настоящее время выпускаются винчестеры со следующими стандартными скоростями вращения: 4200, 5400 и 7200 (ноутбуки), 5400, 7200 и 10000 (персональные компьютеры), 10000 и 15000 об/мин (серверы и высокопроизводительные рабочие станции). Увеличению скорости вращения шпинделя в винчестерах для ноутбуков препятствует гироскопический эффект, влияние которого пренебрежимо мало в неподвижных компьютерах.

Надёжность — определяется как среднее время наработки на отказ(MTBF). Также подавляющее большинство современных дисков поддерживают технологиюS.M.A.R.T.

Количество операций ввода-вывода в секунду — у современных дисков это около 50 оп./с при произвольном доступе к накопителю и около 100 оп./сек при последовательном доступе.

Потребление энергии — важный фактор для мобильных устройств.

Уровень шума — шум, который производит механика накопителя при его работе. Указывается в децибелах. Тихими накопителями считаются устройства с уровнем шума около 26 дБ и ниже. Шум состоит из шума вращения шпинделя (в том числе аэродинамического) и шума позиционирования.

Сопротивляемость ударам — сопротивляемость накопителя резким скачкам давления или ударам, измеряется в единицах допустимой перегрузки во включённом и выключенном состоянии.

Скорость передачи данных при последовательном доступе:

• внутренняя зона диска: от 44,2 до 74,5 Мб/с;

• внешняя зона диска: от 60,0 до 111,4 Мб/с.

Объём буфера — буфером называется промежуточная память, предназначенная для сглаживания различий скорости чтения/записи и передачи по интерфейсу. В современных дисках он обычно варьируется от 8 до 64 Мб.

Устройство

Жёсткий диск состоит из гермозоны и блока электроники.

Схема устройства накопителя на жёстких магнитных дисках.

Гермозона включает в себя корпус из прочного сплава, собственно диски (пластины) с магнитным покрытием, блок головок с устройством позиционирования, электроприводшпинделя.

Блок головок — пакет рычагов из пружинистой стали(по паре на каждый диск). Одним концом они закреплены на оси рядом с краем диска. На других концах (над дисками) закреплены головки.

Диски (пластины), как правило, изготовлены из металлического сплава. Хотя были попытки делать их из пластика и даже стекла, но такие пластины оказались хрупкими и недолговечными. Обе плоскости пластин, подобно магнитофонной ленте, покрыты тончайшей пылью ферромагнетика— окисловжелеза,марганцаи других металлов. Точный состав и технология нанесения составляюткоммерческую тайну. Большинство бюджетных устройств содержит 1 или 2 пластины, но существуют модели с бо́льшим числом пластин.

Диски жёстко закреплены на шпинделе. Во время работы шпиндель вращается со скоростью несколько тысяч оборотов в минуту (3600, 4200, 5000, 5400, 5900, 7200, 9600, 10 000, 12 000, 15 000). При такой скорости вблизи поверхности пластины создаётся мощный воздушный поток, который приподнимает головки и заставляет их парить над поверхностью пластины. Форма головок рассчитывается так, чтобы при работе обеспечить оптимальное расстояние от пластины. Пока диски не разогнались до скорости, необходимой для «взлёта» головок, парковочное устройство удерживает головки в зоне парковки. Это предотвращает повреждение головок и рабочей поверхности пластин. Шпиндельный двигательжёсткого диска трёхфазный, что обеспечивает стабильность вращения магнитных дисков, смонтированных на оси (шпинделе) двигателя. Статордвигателя содержит три обмотки, включенных «звездой» с отводом посередине, а ротор — постоянный секционный магнит.

Устройство позиционирования головок состоит из неподвижной пары сильных неодимовых постоянных магнитов, а также катушки на подвижном блоке головок. В подавляющем большинстве устройств внутри гермозоны нетвакуума. Одни производители делают её герметичной (отсюда и название) и заполняют очищенным и осушенным воздухом или нейтральными газами, в частности,азотом, а для выравнивания давления устанавливают тонкую металлическую или пластиковую мембрану. Другие производители выравнивают давление через небольшое отверстие с фильтром, способным задерживать очень мелкие (несколькомикрометров) частицы. Однако в этом случае выравнивается и влажность, а также могут проникнуть вредные газы. Выравнивание давления необходимо, чтобы предотвратить деформацию корпуса гермозоны при перепадах атмосферного давления (например, в самолёте) и температуры, а также при прогреве устройства во время работы.

Блок электроники. В современных жёстких дисках блок электроники обычно содержит: управляющий блок, постоянное запоминающее устройство(ПЗУ), буферную память, интерфейсный блок и блок цифровой обработки сигнала.

Интерфейсный блок обеспечивает сопряжение электроники жёсткого диска с остальной системой.

Блок управления представляет собой систему управления, принимающую электрические сигналы позиционирования головок, и вырабатывающуюуправляющие воздействияприводом, коммутации информационных потоков с различных головок, управления работой всех остальных узлов (к примеру, управление скоростью вращения шпинделя), приёма и обработки сигналов с датчиков устройства (система датчиков может включать в себя одноосный акселерометр, используемый в качестве датчика удара, трёхосныйакселерометр, используемый в качестве датчика свободного падения, датчик давления, датчик угловых ускорений, датчик температуры).

Блок ПЗУ хранит управляющие программы для блоков управления и цифровой обработки сигнала, а также служебную информацию винчестера.

Буферная памятьсглаживает разницу скоростей интерфейсной части и накопителя (используется быстродействующая статическая память). Увеличение размера буферной памяти в некоторых случаях позволяет увеличить скорость работы накопителя.

Блок цифровой обработки сигнала осуществляет очистку считанного аналогового сигнала и его декодирование (извлечение цифровой информации). Для цифровой обработки применяются различные методы, например, метод PRML (Partial Response Maximum Likelihood — максимальное правдоподобие при неполном отклике). Осуществляется сравнение принятого сигнала с образцами. При этом выбирается образец, наиболее похожий по форме и временным характеристикам с декодируемым сигналом.

Геометрия магнитного диска

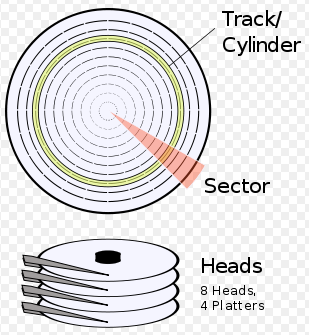

Рис 9 – Геометрия магнитного диска

С целью адресации пространства поверхности пластин диска делятся на дорожки — концентрические кольцевые области. Каждая дорожка делится на равные отрезки — секторы. Адресация CHS предполагает, что все дорожки в заданной зоне диска имеют одинаковое число секторов.

Цилиндр — совокупность дорожек, равноотстоящих от центра, на всех рабочих поверхностях пластин жёсткого диска. Номер головки задает используемую рабочую поверхность (то есть конкретную дорожку из цилиндра), а номер сектора — конкретный сектор на дорожке.

Чтобы использовать адресацию CHS, необходимо знать геометрию используемого диска: общее количество цилиндров, головок и секторов в нем. Первоначально эту информацию требовалось задавать вручную; в стандарте ATA-1 была введена функция автоопределения геометрии (команда Identify Drive).

Особенности геометрии жёстких дисков со встроенными контроллерами

Зонирование. На пластинах современных «винчестеров» дорожки сгруппированы в несколько зон (англ.Zoned Recording). Все дорожки одной зоны имеют одинаковое количество секторов. Однако, на дорожках внешних зон секторов больше, чем на дорожках внутренних. Это позволяет, используя бо́льшую длину внешних дорожек, добиться более равномерной плотности записи, увеличивая ёмкость пластины при той же технологии производства.

Резервные секторы. Для увеличения срока службы диска на каждой дорожке могут присутствовать дополнительные резервные секторы. Если контроллеру не удается никак прочитать записанные данные в сектор, то этот сектор должен быть исключен из дальнейшего использования и применен резервный сектор. Резервные секторы обычно находятся в конце каждого физического трека. Данные, хранившиеся в нём, при этом могут быть потеряны или восстановлены при помощи ECC, а ёмкость диска останется прежней. При большом количестве дефектных блоков на треке происходит переназначение всего трека на резервную область, которая находится на внутренних цилиндрах. Существует две таблицы переназначения: одна заполняется на заводе, другая — в процессе эксплуатации. Границы зон, количество секторов на дорожку для каждой зоны и таблицы переназначения секторов хранятся в ЗУ блока электроники.

Логическая геометрия. По мере роста емкости выпускаемых жёстких дисков их физическая геометрия перестала вписываться в ограничения, накладываемые программными и аппаратными интерфейсами (см.: Барьеры размеров жёстких дисков). Кроме того, дорожки с различным количеством секторов несовместимы со способом адресации CHS. В результате контроллеры дисков стали сообщать не реальную, а фиктивную, логическую геометрию, вписывающуюся в ограничения интерфейсов, но не соответствующую реальности. Так, максимальные номера секторов и головок для большинства моделей берутся 63 и 255 (максимально возможные значения в функциях прерывания BIOS INT 13h), а число цилиндров подбирается соответственно ёмкости диска. Сама же физическая геометрия диска не может быть получена в штатном режиме работы и другим частям системы неизвестна.

Технологии записи данных

Принцип работы жёстких дисков похож на работу магнитофонов. Рабочая поверхность диска движется относительно считывающей головки (например, в виде катушки индуктивности с зазором в магнитопроводе). При подаче переменного электрического тока (при записи) на катушку головки возникающее переменное магнитное поле из зазора головки воздействует наферромагнетикповерхности диска и изменяет направление вектора намагниченностидоменовв зависимости от величины сигнала. При считывании перемещение доменов у зазора головки приводит к изменению магнитного потока вмагнитопроводеголовки, что приводит к возникновению переменного электрического сигнала в катушке из-за эффекта электромагнитной индукции.

В последнее время для считывания применяют магниторезистивный эффект и используют в дисках магниторезистивные головки. В них изменение магнитного поля приводит к изменению сопротивления, в зависимости от изменения напряжённости магнитного поля. Подобные головки позволяют увеличить вероятность достоверности считывания информации (особенно при больших плотностях записи информации).

Метод продольной записи. Битыинформации записываются с помощью маленькой головки, которая, проходя над поверхностью вращающегося диска, намагничивает миллиарды горизонтальных дискретных областей —доменов. При этом вектор намагниченности домена расположен продольно, то есть параллельно поверхности диска. Каждая из этих областей является логическим нулём или единицей, в зависимости от намагниченности.

Максимально достижимая при использовании данного метода плотность записи составляет около 23 Гбит/см². В настоящее время происходит постепенное вытеснение данного метода методом перпендикулярной записи.

Метод перпендикулярной записи. Метод перпендикулярной записи — это технология, при которой биты информации сохраняются в вертикальных доменах. Это позволяет использовать более сильные магнитные поляи снизить площадь материала, необходимую для записи 1 бита. Плотность записи у современных (на 2009 год) образцов — 400 Гбит на кв/дюйм. Жёсткие диски с перпендикулярной записью доступны на рынке с 2005 года.

Метод тепловой магнитной записи (англ.Heat-assisted magnetic recording, HAMR). На данный момент самый перспективный из существующих, сейчас он активно разрабатывается. При использовании этого метода используется точечный подогрев диска, который позволяет головке намагничивать очень мелкие области его поверхности. После того, как диск охлаждается, намагниченность «закрепляется». На рынке ЖД данного типа пока не представлены (на2009 год), есть лишь экспериментальные образцы, плотность записи которых 150 Гбит/см². Разработка HAMR-технологий ведется уже довольно давно, однако эксперты до сих пор расходятся в оценках максимальной плотности записи. Так, компания Hitachi называет предел в 2,3−3,1 Тбит/см², а представители Seagate Technology предполагают, что они смогут довести плотность записи HAMR-носителей до 7,75 Тбит/см². Широкого распространения данной технологии следует ожидать в 2011—2012 годах.

9. Организация устройств на оптических дисках. Технология записи информации на оптические диски. Конструкция оптического привода.

Общие сведения

Оптические диски изготавливаются из пластмассы, на поверхность которой наносится отражающий слой. Для записи информации используется различие интенсивности (или фазы) отраженного света, соответствующего нулю и единице данных, возникающее за счет углублений (ямок, pits), формируемых в отражающем слое, либо за счет изменения коэффициента отражения света от этого слоя.

В отличие от жесткого диска на большинстве оптических дисков информация размещается не на множестве концентрических дорожек (цилиндров), расположенных с обеих сторон магнитного диска, а на одной спиральной дорожке, расположенной (обычно) с одной стороны оптического диска и начинающейся с его центральной части. Ширина ямок на дорожке 0,5 мкм, шаг спирали - 1,6 мкм, что дает более 22 тысяч витков спирали на диске диаметром 120 мм.

Информация считывается при освещении диска лазерным лучом с длиной волны порядка 0,6 - 0,8 мкм. Ровные поверхности (как ямки, так и их отсутствие) соответствуют нулевым битам, перепады высот (края ямок) - единичным битам (это соответствует методу записи "без возврата к нулю" на магнитных поверхностях). Протяженность ровной поверхности определяет количество подряд идущих нулей. Минимальная длина ямки (две "1" подряд) составляет порядка 1 мкм. Нетрудно подсчитать, что плотность записи информации в этом случае для обычных оптических дисков составит порядка 0,5 Гбит/кв. дюйм, т.е. примерно в 100 раз меньше, чем у жестких магнитных дисков. Так же, как и для жестких дисков, плотность записи зависит от возможности точного позиционирования механизмов записи/считывания, а также от точности фокусировки светового луча и размера светового пятна, попадающего на отражающую поверхность. Для простых оптических дисков диаметр пятна составляет 0,9 мкм. В перспективных разработках смогли уменьшить размер пятна до 0,1 мкм и менее.

При указанных типовых размерах на диске можно было поместить около 700 Мбайт информации.

Первые оптические диски, параметры которых и приведены выше, получили название компакт-дисков или CD (Compact Disk), а поскольку они не допускали записи (изменения хранимой) информации, то их, по аналогии с постоянными ЗУ (Read-Only Memory), стали называть CD-ROM, хотя это название точнее отнести к паре диск-привод, считывающий с диска информацию.

В настоящее время используются различные типы оптических дисков, различающиеся:

• по типу носителя;

• возможности смены информации, записанной на диске;

• формату хранения данных;

• способу записи и некоторым другим особенностям.

По типу носителя различают компакт-диски (CD) и DVD диски (Digital Versatile Disks - цифровые универсальные диски). Собственно говоря, DVD можно рассматривать как следующее поколение оптических дисков, обеспечивающее более высокую плотность хранения информации и скорость передачи данных за счет иной организации носителя.

Компакт-диски в стандартном варианте допускают запись 650 - 700 Мбайт информации, хотя в лабораторных разработках достигнуты величины на 3 порядка выше.

DVD диски внешне похожи на CD диски и по размерам, и по материалу, из которого изготовлена их основа. Однако они имеют несколько иную организацию. Во-первых, размеры ямок и шаг витков спиральной дорожки DVD в два с лишним раза меньше, чем у CD (шаг витка 0,74 мкм вместо 1,6 мкм, а минимальная длина ямки 0,4 мкм вместо 0,84 мкм). Во-вторых, на DVD дисках информация может быть записана не в один, а в два слоя, да еще и на обе стороны диска, а не на одну, как у компакт-диска. Кроме того, в DVD дисках применяют иное кодирование. Все перечисленное позволяет записывать на стандартные DVD до 17 Гбайт данных.

Таким образом, DVD диски имеют несколько разновидностей. Первоначально они ориентировались на видео рынок, и даже буква V в их названии означала Video.

По возможности смены хранимой информации, будучи по своей природе функциональными "родственниками" постоянных ЗУ, оптические диски также разделяются на прессованные, с однократной записью (записываемые – Recordable или R) и перезаписываемые (Rewritable или RW, хотя есть и иные аббревиатуры). Нетрудно заметить полную аналогию с тремя видами полупроводниковых ПЗУ: программируемыми изготовителем, с однократным программированием и перепрограммируемыми.

CD-диски

Прессованные компакт-диски изготавливаются на заводах, обычно большими тиражами, что обеспечивает низкую их себестоимость. Они имеют самый простой носитель, состоящий из трех слоев, показанных на рис. 10:

• пластмассовой (поликарбонатной) основы, на которой отштампована спиральная дорожка с ямками, несущая записанную информацию;

• отражающего слоя алюминиевой металлизации;

• слоя лака, защищающего отражающий слой от царапин и пыли, на который может быть нанесено полиграфическое оформление диска.

Прессованные диски можно отличить по белому (алюминиевому) цвету рабочей поверхности.

Рис. 10 - Пресованный компакт-диск (I) и его сечение (II): a) поликарбонатная основа, б) отражающий слой, в) защитный слой лака, г) витки спиральной дорожки с ямками в месте сечения, д) виток спиральной дорожки без ямки в месте сечения, е) направление считывающего луча лазера.

Технология изготовления компакт-дисков в чем-то схожа с технологией изготовления грампластинок, но только более прецизионна и сложна. Сначала изготавливается так называемый мастер-диск. На стеклянную основу (совпадающую по размерам с конечным диском) наносится фоторезист, на который лазерным лучом "записывается" информация будущего диска, тем самым участки, где должны быть ямки, засвечиваются. Затем фоторезист проявляется в специальном растворе, в результате чего (в отличие от фотопленки) удаляются засвеченные участки и образуется поверхность с ямками, соответствующая той, которая должна быть получена на конечном диске. Стекло используется только как подложка для фоторезиста.

После этого вакуумным напылением на диск наносится слой серебра, толщиной в несколько молекул, а затем на этот слой из раствора сульфата никеля электролитически осаждается слой металлического никеля. Отделив этот слой от стеклянного диска с фоторезистом, получают, практически, уже готовую форму (матрицу) для штамповки пластмассовых дисков. Правда, непосредственно эту форму не используют, а делают с нее несколько копий пресс-форм, с помощью которых потом и штампуют пластмассовые основы будущих дисков.

После штамповки пластмассовых (поликарбонатных) основ на них наносят металлизацией алюминиевый слой, который затем лакируют. Диск готов.

Диски с однократной записью (компакт-диски такого типа называют CD-R - recordable - записываемые), имеют несколько иную технологию изготовления носителя и записи информации. Такой диск состоит уже из четырех слоев, показанных на рис. 11, (I):

• пластмассовой (поликарбонатной) основы;

• записывающего слоя из специального красителя;

• отражающего металлизированного слоя (из золота или серебра, что позволяет уменьшить коррозию этого слоя);

• защитного слоя лака, на который может наноситься полиграфическое оформление диска.

Пластмассовая основа имеет углубления, образующие спиральную дорожку, имеющую такой же шаг - 1,6 мкм, как и у штампованного диска, в местах расположения которой и будет записываться информация. Запись производится тепловым воздействием сфокусированного лазерного луча на красящий слой, в результате чего в местах воздействия лазера слой темнеет ("прожигается") и при считывании данных отраженный луч в них оказывается слабее, что подобно наличию ямок штампованных дисков в этих местах. Конечно, такой способ дает заметно меньшую интенсивность сигнала, чем в случае прессованного диска (порядка 70 %).

Рис. 11. Сечение записываемых (I) и перезаписываемых (II): компакт-дисков, a) поликарбонатная основа, б) записывающий слой (красителя (I) или композитного материала(II)), в) отражающий слой, г) защитный слой лака, д) канавки витков спиральной дорожки для записи данных, е) слои диэлектрика

Записываемые диски имеют цвета зеленоватых или синих оттенков, что зависит от материала отражающего слоя и используемого в записывающем слое красителя.

Перезаписываемые диски ( ReWritable - CD-RW или DVD-RW, правда, последние имеют целый ряд разновидностей) обладают еще более сложной структурой носителя. Они состоят уже чаще всего из шести слоев, показанных на рис. 11, (II):

• пластмассовой (поликарбонатной) основы;

• слоя диэлектрического материала;

• записывающего слоя из специального материала;

• отражающего слоя металлизации;

• еще одного слоя диэлектрического материала;

• защитного слоя лака.

Пластмассовая основа такая же, как и у записываемого диска, с заготовленной спиральной дорожкой. Записывающий слой представляет собой композитный материал (например, смесь серебра, иридия, теллура и антимония), который может изменять свое фазовое состояние, переходя либо в кристаллическую фазу, либо в аморфное состояние. Причем переход в одно или другое состояние происходит при нагреве материала сфокусированным лазерным лучом и последующим охлаждением.

Нагрев до температуры порядка 200°C с последующим охлаждением переводит материал в аморфную фазу (стирание информации), а нагрев до температуры 500-700°C и последующее охлаждение переводят соответствующий участок записывающего слоя в кристаллическое состояние. Области кристаллизации при чтении обеспечивают лучшее отражение считывающего луча лазера, тогда как области, находящиеся в аморфном состоянии, в значительной степени поглощают этот луч.

Диэлектрические слои служат для отвода избытка тепла при записи, а сам лазер должен обеспечивать три режима:

• запись, в котором мощность луча лазера максимальна;

• стирание, с меньшей мощностью луча;

• чтение, с минимальной мощностью лазерного луча, не позволяющей изменить состояние записывающего слоя.

Однако отраженный луч у CD-RW значительно слабее, чем у записываемых и тем более прессованных дисков. Поэтому не все старые CD-ROM приводы могли их читать.

CD-RW диски можно отличить по сероватому цвету их поверхности.

DVD-диски

С точки зрения возможности смены записанной информации DVD диски имеют такие же разновидности, как и компакт-диски, правда, перезаписываемых вариантов этих дисков несколько: DVD-RAM, DVD-RW и DVD+RW.

DVD диски состоят из двух соединенных между собой половинок ("сторон") толщиной по 0,6 мм каждая. Такое построение диска обусловлено тем, что поликарбонатная основа DVD делается тоньше, чем у CD, в связи с необходимостью считывания сигналов, отражаемых от ямок меньших размеров и от второго слоя, если он используется. Но это дает толщину как раз около 0,6 мм, и такой диск был бы слишком мягким и неудобным в использовании. Поэтому для придания диску жесткости (впрочем, и для увеличения его информационной емкости) две половинки и соединяют вместе (специальным адгезивным слоем).

Если одна из половинок не используется для хранения информации, то такие диски называют односторонними, если же данные хранятся на обеих половинках, то это двусторонние диски (схожие в этом отношении с грампластинками). При этом если половинка имеет один слой для хранения (записи) информации, то такой диск называют однослойным, а если данные хранятся в двух слоях, то - двухслойным. Обычно, если диск двусторонний, то обе половинки имеют одинаковое количество слоев, хотя это и не обязательно.

Конструкции DVD дисков у разных производителей могут несколько отличаться друг от друга, но основные их компоненты одинаковы.

Прессованные DVD в зависимости от типа исполнения (однослойный/двухслойный и односторонний/двухсторонний) состоят из различного количества слоев. Так, показанный на рис. 12, (I) односторонний однослойный DVD состоит:

• из пластмассовой (поликарбонатной) основы, на которой отштампована спиральная дорожка с ямками, несущая записанную информацию;

• отражающего слоя;

• защитного слоя лака, покрывающего отражающий слой;

• соединительного (адгезивного ) слоя между двумя половинами диска (этот слой может совмещаться с защитным);

• пластмассового слоя ("второй", неиспользуемой половинки-стороны), дополняющего диск до стандартной толщины 1,2 мм.

Такой диск позволяет хранить 4,7 Гбайт и называется DVD-5.

Рис. 12 - Сечение односторонних однослойного (I) и двухслойного (II) DVD дисков: a) поликарбонатная основа и дополнительные слои, б) отражающий слой, в) слой лака, г) адгезивный слой, д) полупрозрачный отражающий слой двухслойного диска, е) слой фотополимера, на котором записаны данные второго слоя диска

На рис. 12, (II) показано сечение одностороннего двухслойного DVD, который имеет два слоя, хранящих информацию. В этом случае один (нижний) из отражающих слоев полупрозрачный, поэтому оказывается возможным считывать данные как с этого слоя (д), так и с расположенного над ним обычного отражающего слоя (б) посредством фокусировки считывающего луча лазера на нужном слое. Причем переключение между слоями оказывается даже быстрее по времени, чем позиционирование на другое место в одном и том же слое.

Правда, для обеспечения считывания из двух слоев плотность записи информации приходится делать несколько меньше. Поэтому односторонний двухслойный диск имеет немного меньший объем, чем два однослойных или двусторонний однослойный диск (8,5 Гбайт и 9,4 Гбайт соответственно).

У двухсторонних дисков верхняя половина идентична нижней.

Прессованные DVD диски часто обозначают как DVD-5, DVD-9, DVD-10, и DVD-18, что примерно соответствует их информационной емкости. Это соответственно односторонний однослойный (SS/SL - Single Sided, Single Layer), односторонний двухслойный (SS/DL), двусторонний однослойный (DS/SL) и двусторонний двухслойный (DS/DL - Double Sided, Dual Layer). Почти так же, как у старых гибких дисков, да и стандарт высокой плотности (HD DVD), при котором на одностороннем диске размещается 15-20 Гбайт, тоже готов к освоению.

Записываемые и перезаписываемые DVD диски организованы аналогично CD дискам, используя в качестве записывающего слоя краситель и материал, изменяющий фазовое состояние соответственно. Эти диски могут быть односторонними и двусторонними, но в основном однослойными, хотя начинают появляться и двухслойные варианты.

Приводы оптических дисков

Существующие приводы оптических дисков различаются по ряду признаков:

• по выполняемым действиям: чтение, запись, перезапись;

• типу дисков, с которыми они работают: CD, DVD, комбо-приводы, позволяющие работать с дисками разных типов;

• исполнению: внутренние, внешние, портативные;

• способу загрузки диска: с выдвигающимся загрузочным лотком, со щелевой загрузкой и с загрузкой в футляре (caddy);

• количеству загружаемых дисков: с одним диском и со сменой нескольких дисков (disk changer); - по виду интерфейса: IDE, SCSI, USB (для внешних);

• по реализуемым стандартам записи (особенно для DVD дисков) и др. признакам.

Типовой привод состоит из платы электромеханической, оптической и электронной частей.

Электромеханическая часть, в общем аналогичная жестким дискам, имеет некоторые особенности. Она включает в себя двигатель, вращающий шпиндель, систему позиционирования оптической головки (головок при использовании двусторонних дисков) чтения (и записи в записывающих приводах) и систему загрузки дисков.

Кроме того, в отличие от жестких дисков, шпиндель которых вращается с постоянным числом оборотов в минуту (постоянной угловой скоростью), шпиндель привода оптических дисков может вращаться либо с постоянной линейной скоростью (CLV - constant linear velocity), либо с постоянной угловой скоростью (CAV - constant angular velocity). Для первых приводов компакт-дисков использование режима постоянной линейной скорости было обусловлено очевидным требованием постоянства скорости воспроизведения звуковых записей (хотя это и не совпадает с постоянной угловой скоростью проигрывателей грампластинок, но ведь и звукозапись в них аналоговая). Причем ясно, что для сохранения постоянной линейной скорости надо, в зависимости от положения оптической головки, менять угловую.

Рис. 15 – Внутреннее устройство оптического привода

Впоследствии в приводах компакт-дисков стала устанавливаться большая буферная память, что позволяло снять жесткость этого требования, скорости их возросли, но режим сохранился. На постоянную угловую скорость приводы обычно переходят при считывании в центральной зоне, где угловая скорость вращения, при одной и той же линейной, должна быть существенно выше, чем у внешнего края диска.

При поиске нужных данных (или фрагментов аудио записей) диск может вращаться с большей скоростью, чем при считывании. Это предполагает соответствующие динамические характеристики двигателя: малые времена разгона и торможения.

Скорость вращения шпинделя у разных CD-приводов различна. Как отмечалось выше, для Audio CD скорость считывания, соответствующая нормальному воспроизведению звука, составляет 150 Кбайт/с. Эта скорость была принята за единицу измерения скорости передачи данных приводов оптических дисков. Для стандартной плотности записи на CD, при которой на нем размещается порядка 650 Мбайт на 22 тысячах с лишним витков спиральной дорожки, такая скорость передачи достигается при средней скорости вращения шпинделя порядка 250-300 об/мин. (Не следует забывать, что диаметры центральных и наружных витков составляют около 25 мм и 115 мм соответственно, т.е. различаются более чем в 4 раза). Для высокоскоростных приводов, работающих со скоростями 48х (в 48 раз больше, чем 150 Кбайт/с, т.е. около 7200 Мбайт/с) скорость вращения шпинделя может достигать 12000 об/мин. Шумы и вибрации при таких скоростях очень велики, а сам диск подвергается воздействию очень больших центробежных сил, которые в некоторых случаях приводили к разрыву некачественных дисков. Поэтому скорости приводов и перестали увеличивать, остановившись на 48-56-кратных. Скорости вращения шпинделей приводов DVD-дисков при одинаковых скоростях передачи данных ниже, чем у приводов компакт-дисков, так как плотность записи у DVD существенно выше.

Радиальное позиционирование оптической головки (которую часто называют световой иглой - optical stylus) чаще производится с помощью двигателя, приводящего в движение каретку с головкой с помощью зубчатой или червячной передачи. Причем большие габариты привода позволяют перемещать головку по радиусу диска, а не поворотом вокруг оси блока головок, как у жесткого диска. Однако время позиционирования у оптических приводов довольно большое и составляет (с учетом времени поиска сектора) от 100 до 600 мс в зависимости от максимальной скорости вращения шпинделя.

Система загрузки диска, вне зависимости от варианта загрузки (с лотка, щелевая или в футляре), имеет двигатель для перемещения диска внутрь привода или из него (Eject). Кроме того, в ней имеется механизм установки диска на шпиндель. В нем обычно после втягивания диска внутрь, производится подъем рамы, на которой закреплены шпиндельный двигатель и оптическая система. После этого диск оказывается на подставке, закрепленной на шпинделе, к которой его прижимает расположенная сверху пластмассовая шайба с постоянным магнитом.

В случае пропадания питания освободить оказавшийся в приводе диск можно опустив раму с помощью шпильки или скрепки через маленькое отверстие, имеющееся на лицевой панели привода рядом с кнопкой загрузки/выгрузки диска.

Оптическая часть включает в себя лазерный светодиод, систему фокусировки, фотоприемник и усилитель.

Система фокусировки обеспечивает фокусирование лазерного луча на отражающем слое (в том числе, и в двухслойных DVD дисках) и состоит из пластмассовой линзы, подвижной в направлении, перпендикулярном плоскости диска. Для управления перемещением линзы используется катушка с током в поле постоянного магнита - прием, аналогичный используемому при радиальном позиционировании головок в жестких дисках. Эта система позволяет отслеживать поперечные биения оптического диска даже при относительно высоких скоростях его вращения.

Электронная часть представляет собой контроллер, обеспечивающий управление всеми процессами работы привода и интерфейс с шинами ЭВМ. Как правило, в ней также имеется цифро-аналоговый преобразователь, позволяющий воспроизводить звук, записанный на Audio CD.

10. Твердотельные накопители (SSD). Принцип работы. Классификация, преимущества и недостатки.

Твердотельный накопитель (SSD, solid-state drive) — энергонезависимое перезаписываемое компьютерное запоминающее устройствобез движущихся механических частей. Называть его «диском» неправильно, так как в конструкции SSD не присутствует дисков как таковых: накопитель состоит из микросхем памяти иконтроллера. Следует различать полупроводниковые накопители, основанные на использовании энергозависимой (RAM SSD) и энергонезависимой (NANDили Flash SSD) памяти.

Архитектура и функционирование

RAM SSD. Эти накопители, построенные на использовании энергозависимой памяти (такой же, какая используется в ОЗУ персонального компьютера) характеризуются сверхбыстрыми чтением, записью и поиском информации. Основным их недостатком является чрезвычайно высокая стоимость (от 80 до 800 долларов США за Гигабайт). Используются, в основном, для ускорения работы крупных систем управления базами данных и мощных графических станций. Такие накопители, как правило, оснащены аккумуляторами для сохранения данных при потере питания, а более дорогие модели — системами резервного и/или оперативного копирования.

NAND SSD.

Накопители, построенные на использовании энергонезависимой памяти (NAND SSD, используется флеш-память), появились относительно недавно, но в связи с гораздо более низкой стоимостью (от 2 долларов США за гигабайт) начали уверенное завоевание рынка. До недавнего времени существенно уступали традиционным накопителям в чтении и записи, но компенсировали это (особенно при чтении) высокой скоростью поиска информации (сопоставимой со скоростью оперативной памяти). Сейчас уже выпускаются твердотельные накопители Flash со скоростью чтения и записи, сопоставимой с традиционными, и разработаны модели, существенно их превосходящие. Характеризуются относительно небольшими размерами и низким энергопотреблением.

Преимущества по сравнению с жёсткими дисками

• отсутствие движущихся частей;

• производительность: скорость чтения и записи ограничена лишь пропускной способностью интерфейса и применяемых контроллеров.

• низкая потребляемая мощность;

• полное отсутствие шума от движущихся частей и охлаждающих вентиляторов;

• высокая механическая стойкость;

• широкий диапазон рабочих температур;

• практически устойчивое время считывания файлов вне зависимости от их расположения или фрагментации;

• малый размер и вес.

Недостатки полупроводниковых накопителей

• ограниченное количество циклов перезаписи: обычная (50nm MLC) флеш-память позволяет записывать данные примерно 10 000 раз, более дорогостоящие виды памяти (SLC) — более 100 000 раз;

• высокая цена за 1 ГБ (от 2 долларов, при примерно 8 центах для жёстких дисков, загигабайт)

• стоимость SSD-накопителей прямо пропорциональна ёмкости, в то время как стоимость традиционных жёстких дисков зависит от количества пластин и медленнее растёт при увеличении объёма диска.

Флеш-память (flash memory)

Разновидность твердотельной полупроводниковойэнергонезависимойперезаписываемойпамяти(ПППЗУ). Она может быть прочитана сколько угодно раз (в пределах срока хранения данных, типично — 10-100 лет), но писать в такую память можно лишь ограниченное число раз (максимально — около миллиона циклов). Распространена флеш-память, выдерживающая около 100 тысяч циклов перезаписи — намного больше, чем способна выдержатьдискетаилиCD-RW.

Не содержит подвижных частей, так что, в отличие от жёстких дисков, более надёжна и компактна. Благодаря своей компактности и низкому энергопотреблению флеш-память широко используется в цифровых портативных устройствах —фото- ивидеокамерах,диктофонах,коммуникаторахи т.д. Кроме того, она используется для хранения встроенногопрограммного обеспеченияв различных устройствах (маршрутизаторах,принтерах,модемax) и контроллерах.

На конец 2008 года основным недостатком, не позволяющим устройствам на базе флеш-памяти вытеснить с рынка жёсткие диски, является высокое соотношение цена/объём, превышающее этот параметр у жестких дисков в 2—3 раза.

Современные SSD-накопители базируются на многоканальных контроллерах, обеспечивающих параллельное чтение сразу из нескольких микросхем флеш-памяти. За счет этого их производительность выросла настолько, что ограничивающим фактором стала уже пропускная способность интерфейса SerialATA II и в настоящее время практически все SSD диски используют интерфейс SATA III.

Принцип действия флеш-памяти

Флеш-память хранит информацию в массиве транзисторов с плавающим затвором, называемых ячейками (cell). В традиционных устройствах с одноуровневыми ячейками (single-level cell, SLC), каждая из них может хранить только один бит. Некоторые новые устройства с многоуровневыми ячейками (multi-level cell, MLC; triple-level cell, TLC) могут хранить больше одного бита, используя разный уровень электрического заряда на плавающем затворе транзистора.

Программирование флеш-памяти

Стирание флеш-памяти

NOR. В основе этого типа флеш-памяти лежит ИЛИ-НЕ элемент (англ.NOR), потому что втранзисторес плавающим затвором низкое напряжение на затворе обозначает единицу.

Транзисторимеет двазатвора: управляющий и плавающий. Последний полностью изолирован и способен удерживать электроны до 10 лет. В ячейке имеются также сток и исток. При программировании напряжением на управляющем затворе создаётся электрическое поле и возникаеттуннельный эффект. Часть электронов туннелирует сквозь слой изолятора и попадает на плавающий затвор. Заряд на плавающем затворе изменяет «ширину» канала сток-исток и егопроводимость, что используется при чтении.

Программирование и чтение ячеек сильно различаются в энергопотреблении: устройства флеш-памяти потребляют достаточно большой ток при записи, тогда как при чтении затраты энергии малы.

Для стирания информации на управляющий затвор подаётся высокое отрицательное напряжение, и электроны с плавающего затвора переходят (туннелируют) на исток.

В NOR-архитектуре к каждому транзистору необходимо подвести индивидуальный контакт, что увеличивает размеры схемы. Эта проблема решается с помощью NAND-архитектуры.

NAND. В основе NAND-типа лежит И-НЕ элемент (англ.NAND). Принцип работы такой же, от NOR-типа отличается только размещением ячеек и их контактами. В результате уже не требуется подводить индивидуальный контакт к каждой ячейке, так что размер и стоимость NAND-чипа может быть существенно меньше. Также запись и стирание происходит быстрее. Однако эта архитектура не позволяет обращаться к произвольной ячейке.

NAND и NOR-архитектуры сейчас существуют параллельно и не конкурируют друг с другом, поскольку находят применение в разных областях хранения данных.

11. Организация графической подсистемы ЭВМ. Используемые интерфейсы, память, основные параметры.

Видеокарта (известна также как графическая плата, графический ускоритель, графическая карта, видеоадаптер) (англ. videocard) — устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора.

Чаще всего видеокарта является платой расширения и вставляется в разъём расширения, универсальный (PCI-Express, PCI, ISA) или специализированный (AGP), но бывает и встроенной (интегрированной) в системную плату (как в виде отдельного чипа, так и в качестве составляющей части северного моста чипсета или ЦПУ).

Современные видеокарты не ограничиваются простым выводом изображения, они имеют встроенный графический микропроцессор, который может производить дополнительную обработку, разгружая от этих задач центральный процессор компьютера. Например, все современные видеокарты NVIDIA и AMD (ATi) поддерживают приложения OpenGL и DirectX на аппаратном уровне. В последнее время также имеет место тенденция использовать вычислительные способности графического процессора для решения неграфических задач (CUDA - Compute Unified Device Architecture).

Устройство видеокарты

Графическая карта состоит из следующих основных частей:

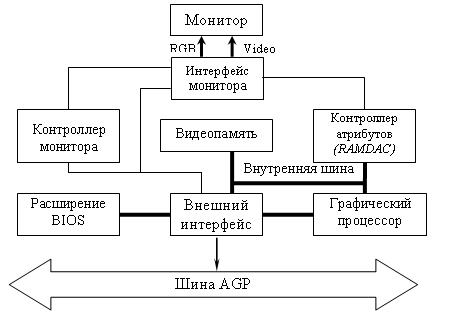

Функциональная схема видеокарты

• графический процессор (Graphics processing unit — графическое процессорное устройство) — занимается расчётами выводимого изображения, освобождая от этой обязанности центральный процессор, производит расчёты для обработки команд трёхмерной графики. Является основой графической платы, именно от него зависят быстродействие и возможности всего устройства. Современные графические процессоры по сложности мало чем уступают центральному процессору компьютера, и зачастую превосходят его как по числу транзисторов, так и по вычислительной мощности, благодаря большому числу универсальных вычислительных блоков. Однако, архитектура GPU прошлого поколения обычно предполагает наличие нескольких блоков обработки информации, а именно: блок обработки 2D-графики, блок обработки 3D-графики, в свою очередь, обычно разделяющийся на геометрическое ядро (плюс кэш вершин) и блок растеризации (плюс кэш текстур) и др;

• видеоконтроллер — отвечает за формирование изображения в видеопамяти, даёт команды RAMDAC на формирование сигналов развёртки для монитора и осуществляет обработку запросов центрального процессора. Кроме этого, обычно присутствуют контроллер внешней шины данных (например, PCI или AGP), контроллер внутренней шины данных и контроллер видеопамяти. Ширина внутренней шины и шины видеопамяти обычно больше, чем внешней (64, 128 или 256 разрядов против 16 или 32), во многие видеоконтроллеры встраивается ещё и RAMDAC. Современные графические адаптеры (ATI, nVidia) обычно имеют не менее двух видеоконтроллеров, работающих независимо друг от друга и управляющих одновременно одним или несколькими дисплеями каждый;

• видеопамять — выполняет роль кадрового буфера, в котором хранится изображение, генерируемое и постоянно изменяемое графическим процессором и выводимое на экран монитора (или нескольких мониторов). В видеопамяти хранятся также промежуточные невидимые на экране элементы изображения и другие данные. Видеопамять бывает нескольких типов, различающихся по скорости доступа и рабочей частоте. Современные видеокарты комплектуются памятью типа DDR, DDR2, GDDR3, GDDR4 и GDDR5. Следует также иметь в виду, что помимо видеопамяти, находящейся на видеокарте, современные графические процессоры обычно используют в своей работе часть общей системной памяти компьютера, прямой доступ к которой организуется драйвером видеоадаптера через шину AGP или PCIE. В случае использования архитектуры UMA в качестве видеопамяти используется часть системной памяти компьютера;

• цифро-аналоговый преобразователь (ЦАП, RAMDAC — Random Access Memory Digital-to-Analog Converter) — служит для преобразования изображения, формируемого видеоконтроллером, в уровни интенсивности цвета, подаваемые на аналоговый монитор. Возможный диапазон цветности изображения определяется только параметрами RAMDAC. Чаще всего RAMDAC имеет четыре основных блока — три цифроаналоговых преобразователя, по одному на каждый цветовой канал (красный, зелёный, синий, RGB), и SRAM для хранения данных о гамма-коррекции. Большинство ЦАП имеют разрядность 8 бит на канал — получается по 256 уровней яркости на каждый основной цвет, что в сумме дает 16,7 млн цветов (а за счёт гамма-коррекции есть возможность отображать исходные 16,7 млн цветов в гораздо большее цветовое пространство). Некоторые RAMDAC имеют разрядность по каждому каналу 10 бит (1024 уровня яркости), что позволяет сразу отображать более 1 млрд цветов, но эта возможность практически не используется. Для поддержки второго монитора часто устанавливают второй ЦАП. Стоит отметить, что мониторы и видеопроекторы, подключаемые к цифровому DVI выходу видеокарты, для преобразования потока цифровых данных используют собственные цифроаналоговые преобразователи и от характеристик ЦАП видеокарты не зависят;

• контроллер монитора предназначен для согласованного формированиz сигналов сканирования видеопамяти (адрес и стробы чтения) и сигналов вертикальной и горизонтальной синхронизации монитора. Контроллер монитора должен обеспечивать требуемые частоты развертки и режимы сканирования видеопамяти, которые зависят от режима отображения (графический или текстовый) и организации видеопамяти. Опорной частотой для работы контроллера является частота вывода пикселов в графических режимах или точек разложения символов в текстовом режиме;

• внутренняя шина адаптера предназначена для высокопроизводительного обмена данными между видеопамятью, графическим акселератором и внешним интерфейсом. Типовая разрядность канала данных у этой шины 64/128/256 бит. Однако реально используемая разрядность может оказаться меньшей, если установлены не все предусмотренные микросхемы видеопамяти;

• блок внешнего интерфейса связывает адаптер с одной из шин компьютера. Современные графические адаптеры используют в основном высокопроизводительные шины, такие как AGP и PCI-Express;

• блок интерфейса монитора формирует выходные сигналы соответствующего типа (RGB-TTL, RGB-Analog и т.д.). Этот же блок отвечает за диалог с монитором: в простейшем случае - чтение бит идентификации, а в более сложном - обмен данными по каналу DDC. Идентификация типа подключенного монитора VGA может производиться и по уровню видеосигнала на выходах красного или синего цвета: монитор имеет терминаторы (75 Ом) на каждом из аналоговых входов. Такая нагрузка при подключении снижает напряжение выходного сигнала;

• видео-ПЗУ (Video ROM) — постоянное запоминающее устройство, в которое записаны видео-BIOS, экранные шрифты, служебные таблицы и т. п. ПЗУ не используется видеоконтроллером напрямую — к нему обращается только центральный процессор. Хранящийся в ПЗУ видео-BIOS обеспечивает инициализацию и работу видеокарты до загрузки основной операционной системы, а также содержит системные данные, которые могут читаться и интерпретироваться видеодрайвером в процессе работы (в зависимости от применяемого метода разделения ответственности между драйвером и BIOS). На многих современных картах устанавливаются электрически перепрограммируемые ПЗУ (EEPROM, Flash ROM), допускающие перезапись видео-BIOS самим пользователем при помощи специальной программы;

• система охлаждения — предназначена для сохранения температурного режима видеопроцессора и видеопамяти в допустимых пределах.

Правильная и полнофункциональная работа современного графического адаптера обеспечивается с помощью видеодрайвера — специального программного обеспечения, поставляемого производителем видеокарты и загружаемого в процессе запуска операционной системы. Видеодрайвер выполняет функции интерфейса между системой с запущенными в ней приложениями и видеоадаптером. Так же как и видео-BIOS, видеодрайвер организует и программно контролирует работу всех частей видеоадаптера через специальные регистры управления, доступ к которым происходит через соответствующую шину.

Типы видеоадаптеров

Существует три основных варианта реализации графических карт:

• Платы расширения. В данном случае предполагается использование отдельных плат расширения с интерфейсом PCI Express, AGP или PCI. При этом обеспечивается наивысшее быстродействие, большой объем памяти, а также поддержка наибольшего количества функций.

• Набор микросхем с интегрированным графическим ядром. Это наиболее доступные по цене решения, однако их быстродействие очень низко, особенно при запуске трехмерных игр и других приложений, интенсивно использующих графику. При этом также обеспечиваются меньшие значения разрешения и частот обновления, чем при использовании плат расширения. Наиболее часто интегрированные наборы микросхем реализованы в бюджетных моделях ноутбуков, а также в некоторых их моделях среднего ценового диапазона;

• Процессор со встроенным графическим ядром (Intel).

Как правило, настольные компьютеры, в которых используются системные платы форм фактора microATX, FlexATX, microBTX, PicoBTX или MiniITX, оснащены графическим ядром, интегрированным в набор микросхем производства компаний Intel, VIA Technology, SiS и др.

Разъемы видеокарт

Видеоадаптеры MDA, Hercules, CGA и EGA оснащались 9-контактным разьемом типа D-Sub. Изредка также присутствовал коаксиальный разьем Composite Video, позволяющий вывести черно-белое изображение на телевизионный приемник или монитор, оснащенный НЧ-видеовходом.

Аналоговый D-Sub разъем

Видеоадаптеры VGA и более поздние обычно имели всего один разъём VGA (15-контактный D-Sub). Изредка ранние версии VGA-адаптеров имели также разьем предыдущего поколения (9-контактный) для совместимости со старыми мониторами. Выбор рабочего выхода задавался переключателями на плате видеоадаптера.

DVI — это относительно новый стандартный интерфейс, чаще всего использующийся для вывода цифрового видеосигнала. Порт DVI бывает двух разновидностей. DVI-I также включает аналоговые сигналы, позволяющие подключить VGA монитор через переходник на разъем D-SUB. DVI-D не позволяет этого сделать.

Разъем DVI (вариации: DVI-I и DVI-D)

В последнее время широкое распространение получил новый бытовой интерфейс — High Definition Multimedia Interface. Этот стандарт обеспечивает одновременную передачу визуальной и звуковой информации по одному кабелю, он разработан для телевидения и кино, но и пользователи ПК могут использовать его для вывода видеоданных при помощи HDMI разъема. HDMI позволяет передавать защищенные от копирования звук и изображение в цифровом формате по одному кабелю, стандарт первой версии основывается на пропускной способности 5 Гб/с, а HDMI 1.3 расширил этот предел до 10.2 Гб/с.

Разъем HDMI

DisplayPort — это относительно новый цифровой видеоинтерфейс, первая версия которого была принята VESA (Video Electronics Standards Association) весной 2006 года. Она определяет новый универсальный цифровой интерфейс, не подлежащий лицензированию и не облагаемый выплатами, предназначенный для соединения компьютеров и мониторов, а также другой мультимедийной техники.

Dispay Port позволяет подключать до четырёх устройств, в том числе акустические системы, USB-концентраторы и иные устройства ввода-вывода. Он поддерживает до четырёх линий для передачи данных, по каждой из которых можно передавать 1.62 или 2.7 гигабит/с. Поддерживаются режимы с глубиной цвета от 6 до 16 бит на цветовой канал

Порты DVI и HDMI являются эволюционными стадиями развития стандарта передачи видеосигнала, поэтому для соединения устройств с этими типами портов возможно использование переходников.

На видеокарте также возможно размещение композитных и S-Video входов и выходов.

Композитный разъем

Разъемы S-Video 4 и 7 pin

Рис. 28 – Набор разъемов видеокарты Palit GeForce GTS 450 Sonic 1Gb DDR5 128bit PCI-E (2xDVI, 1 D-Sub, 1 miniHDMI)

Характеристики видеокарт

Ширина шины памяти, измеряется в битах — количество бит информации, передаваемой за такт. Это важный параметр в производительности карты.

Объём видеопамяти, измеряется в мегабайтах — объём собственной оперативной памяти видеокарты. Следует отметить, что больший объём далеко не всегда означает большую производительность.

Видеокарты, интегрированные в набор системной логики материнской платы или являющиеся частью ЦПУ, обычно не имеют собственной видеопамяти и используют для своих нужд часть оперативной памяти компьютера.

Частоты ядра и памяти — измеряются в мегагерцах, чем больше, тем быстрее видеокарта будет обрабатывать информацию.

Текстурная и пиксельная скорость заполнения, измеряется в млн. пикселов в секунду, показывает количество выводимой информации в единицу времени.

Интерфейс передачи данных.

Основным каналом передачи данных является интерфейсная шина материнской платы, через которую обеспечивается обмен данными с центральным процессором и оперативной памятью. Самой первой шиной использовавшейся в IBM PC была XT-Bus, она имела разрядность 8 бит данных и 20 бит адреса и работала на частоте 4,77 МГц. Далее появилась шина ISA (Industry Standart Architecture — архитектура промышленного стандарта), соответственно она имела разрядность 16/24 бит и работала на частоте 8 МГц. Пиковая пропускная способность составляла чуть больше 5,5 МиБ/с. Этого более чем хватало для отображения текстовой информации и игр с шестнадцатицветной графикой. Дальнейшим рывком явилось появление шины MCA (Micro Channel Architecture) в новой серии компьютеров PS/2 фирмы IBM. Она уже имела разрядность 32/32 бит и пиковую пропускную способность 40 МиБ/с. С появлением процессоров серии 486, было предложено использовать для подключения периферийных устройств локальную шину самого процессора, в результате родилась VLB (VESA Local Bus — локальная шина стандарта VESA). Работая на внешней тактовой частоте процессора, которая составляла от 25 МГц до 50 МГц, и имея разрядность 32 бит, шина VLB обеспечивала пиковую пропускную способность около 130 МиБ/с. Затем была разработана шина PCI (Periferal Component Interconnect — объединение внешних компонентов) появившаяся, в первую очередь, на материнских платах для процессоров Pentium. При тактовой частоте шины 33 МГц и разрядности 32 бит она обеспечивала пиковую пропускную способность 133 МиБ/с — столько же, сколько и VLB. Однако она была удобнее и в конце-концов вытеснила шину VLB и на материнских платах для процессоров класса 486.

С появлением процессоров Intel Pentium II, и серьёзной заявкой PC на принадлежность к рынку высокопроизводительных рабочих станций, а так же с появлением 3D-игр со сложной графикой, стало ясно, что пропускной способности PCI в том виде, в каком она существовала на платформе PC, скоро не хватит на удовлетворение запросов системы. Поэтому фирма Intel решила сделать отдельную шину для графической подсистемы, несколько модернизировала шину PCI, обеспечила новой получившейся шине отдельный доступ к памяти с поддержкой некоторых специфических запросов видеоадаптеров, и назвала ее AGP (Accelerated Graphics Port — ускоренный графический порт). Разрядность шины AGP составляет 32 бит, рабочая частота 66 МГц. Первая версия разьема поддерживала режимы передачи данных 1x и 2x, вторая - 4x, третья - 8x. В этих режимах за один такт передаются соответственно одно, два, четыре или восемь 32-разрядных слов. Версии AGP не всегда были совместимы между собой в связи с использованием различных напряжений питания в разных версиях. Для предотвращения повреждения оборудования использовался ключ в разъеме. Выпуск видеоадаптеров на базе шинах PCI и AGP на настоящий момент ничтожно мал, так как шина AGP перестала удовлетворять современным требованиям для мощности новых ПК, и, кроме того, не может обеспечить необходимую мощность питания. Для решения этих проблем создано расширение шины PCI — PCI Express версий 1.0 и 2.0, это последовательный, в отличие от AGP, интерфейс, его пропускная способность может достигать нескольких десятков ГБ/с. В ноябре 2010 года были утверждены спецификации версии PCI Express 3.0. Интерфейс обладает скоростью передачи данных 8 GT/s(Гигатранзакций/с).

На данный момент произошёл практически полный отказ от шины AGP в пользу PCI Express.

Видеопамять

Кроме шины данных, второе узкое место любого видеоадаптера — это пропускная способность (англ. bandwidth) памяти самого видеоадаптера. Рассмотрим основные типы памяти, применяющиеся в видеоадаптерах:

• VRAM (Video RAM — видео ОЗУ) — так называемая двухпортовая DRAM. Этот тип памяти обеспечивает доступ к данным со стороны сразу двух устройств, то есть, есть возможность одновременно писать данные в какую-либо ячейку памяти, и одновременно с этим читать данные из какой-нибудь соседней ячейки. За счёт этого позволяет совмещать во времени вывод изображения на экран и его обработку в видеопамяти, что сокращает задержки при доступе и увеличивает скорость работы. То есть RAMDAC может свободно выводить на экран монитора раз за разом экранный буфер ничуть не мешая видеопроцессору осуществлять какие-либо манипуляции с данными. Но это всё та же DRAM и скорость у неё не слишком высокая.

• WRAM (Window RAM) — вариант VRAM, с увеличенной на ~25 % пропускной способностью и поддержкой некоторых часто применяемых функций, таких как отрисовка шрифтов, перемещение блоков изображения и т. п. Применяется практически только на акселераторах фирмы Matrox и Number Nine, поскольку требует специальных методов доступа и обработки данных. Наличие всего одного производителя данного типа памяти (Samsung) сильно сократило возможности её использования. Видеоадаптеры, построенные с использованием данного типа памяти, не имеют тенденции к падению производительности при установке больших разрешений и частот обновления экрана, на однопортовой же памяти в таких случаях RAMDAC всё большее время занимает шину доступа к видеопамяти и производительность видеоадаптера может сильно упасть.

• EDO DRAM (Extended Data Out DRAM — динамическое ОЗУ с расширенным временем удержания данных на выходе) — тип памяти с элементами конвейеризации, позволяющий несколько ускорить обмен блоками данных с видеопамятью приблизительно на 25 %.

• SDRAM (Synchronous Dynamic RAM — синхронное динамическое ОЗУ) пришёл на замену EDO DRAM и других асинхронных однопортовых типов памяти. После того, как произведено первое чтение из памяти или первая запись в память, последующие операции чтения или записи происходят с нулевыми задержками. Этим достигается максимально возможная скорость чтения и записи данных.

• DDR SDRAM (Double Data Rate) — вариант SDRAM с передачей данных по двум срезам сигнала, получаем в результате удвоение скорости работы. Дальнейшее развитие пока происходит в виде очередного уплотнения числа пакетов в одном такте шины — DDR2 SDRAM (GDDR2), DDR3 SDRAM (GDDR3) и т. д.

• SGRAM (Synchronous Graphics RAM — синхронное графическое ОЗУ) вариант DRAM с синхронным доступом. В принципе, работа SGRAM полностью аналогична SDRAM, но дополнительно поддерживаются ещё некоторые специфические функции, типа блоковой и масочной записи. В отличие от VRAM и WRAM, SGRAM является однопортовой, однако может открывать две страницы памяти как одну, эмулируя двухпортовость других типов видеопамяти.

12. Устройство ЭЛТ мониторов. Принцип действия, основные характеристики.

Электронно-лучевые мониторы

Самым важным элементом такого монитора является кинескоп, называемый также электронно-лучевой трубкой. ЭЛТ представляет собой электронный вакуумный прибор в стеклянной колбе, в горловине которого находится электронная пушка, а на дне — экран, покрытый люминофором. Нагреваясь, электронная пушка испускает поток электронов, которые с большой скоростью устремляются к экрану. Поток электронов (электронный луч) проходит через фокусирующую и отклоняющую катушки, которые направляют его в определенную точку покрытого люминофором экрана. Под воздействием ударов электронов люминофор излучает свет, который видит пользователь, сидящий перед экраном компьютера.

В электронно-лучевых мониторах используются три слоя люминофора: красный, зеленый и синий. Для выравнивания потоков электронов применяется так называемая теневая маска — металлическая пластина, имеющая щели или отверстия, которые разделяют красный, зеленый и синий люминофор на группы по три точки каждого цвета. Качество изображения определяется типом используемой теневой маски; на резкость изображения влияет расстояние между группами люминофора (шаг расположения точек).

На рис. 31 показан типичная электронно-лучевая трубка в разрезе.

Рис. 31 – Цветная ЭЛТ в разрезе: 1 – электронные пушки; 2 – электронные лучи; 3 – фокусирующая катушка; 4 – отклоняющие катушки; 5 – анод; 6 – теневая маска; 7 – люминофор; 8 – маска и зерна люминофора в увеличении.

Химическое вещество, используемое в качестве люминофора, характеризуется временем послесвечения, которое отражает длительность свечения люминофора после воздействия электронного пучка. Время послесвечения и частота обновления изображения должны соответствовать друг другу, чтобы не было заметно мерцание изображения (если время послесвечения очень мало) и отсутствовали размытость и удвоение контуров в результате наложения последовательных кадров (если время послесвечения слишком велико).

Электронный луч движется очень быстро, прочерчивая экран строками слева направо и сверху вниз по траектории, именуемой растром. Период сканирования по горизонтали определяется скоростью перемещения луча поперек экрана. В процессе развертки (перемещения по экрану) луч воздействует на те элементарные участки люминофорного покрытия экрана, где должно появиться изображение. Интенсивность луча постоянно меняется, в результате чего изменяется яркость свечения соответствующих участков экрана. Поскольку свечение исчезает очень быстро, электронный луч должен вновь и вновь пробегать по экрану, возобновляя его. Этот процесс называется регенерацией изображения.

В большинстве мониторов частота регенерации, которую также называют частотой вертикальной развертки, во многих режимах приблизительно равна 85 Гц, т.е. изображение на экране обновляется 85 раз в секунду. Снижение частоты регенерации приводит к мерцанию изображения, что очень утомляет глаза. Следовательно, чем выше частота регенерации, тем комфортнее себя чувствует пользователь.

Очень важно, чтобы частота регенерации, которую может обеспечить монитор, соответствовала частоте, на которую настроен видеоадаптер. Если такого соответствия нет, изображение на экране вообще не появится, а монитор может выйти из строя. В целом видеоадаптеры обеспечивают намного большую частоту регенерации, чем поддерживается большинством мониторов. Именно поэтому изначальная частота регенерации, определенная для большинства видеоадаптеров с целью предотвращения повреждения монитора, составляет 60 Гц.

Основные характеристики

Диагональ экрана монитора

Диагональ экрана монитора – расстояние между левым нижним и правым верхним углом экрана, измеряемое в дюймах. Размер видимой пользователю области экрана обычно несколько меньше, в среднем на 1", чем размер трубки. Производители могут указывать в сопровождающей документации два размера диагонали, при этом видимый размер обычно обозначается в скобках или с пометкой «Viewable size», но иногда указывается только один размер — размер диагонали трубки. В качестве стандарта для ПК выделились мониторы с диагональю 15", что примерно соответствует 36-39 см диагонали видимой области. Для работы в Windows желательно иметь монитор размером, по крайней мере, 17". Для профессиональной работы с настольными издательскими системами (НИС) и системами автоматизированного проектирования (САПР) лучше использовать монитор размером 20" или 21.".

Размер зерна экрана

Размер зерна экрана определяет расстояние между ближайшими отверстиями в цветоделительной маске используемого типа. Расстояние между отверстиями маски измеряется в миллиметрах. Чем меньше расстояние между отверстиями в теневой маске и чем больше этих отверстий, тем выше качество изображения. Все мониторы с зерном более 0,28 мм относятся к категории грубых и стоят дешевле. Лучшие мониторы имеют зерно 0,24 мм, достигая 0,2 мм у самых дорогостоящих моделей.

Разрешающая способность монитора

Разрешающая способность монитора определяется количеством элементов изображения, которые он способен воспроизводить по горизонтали и вертикали. Мониторы с диагональю экрана 19" поддерживают разрешение до 1920* 14400 и выше.

Потребляемая мощность монитора

Покрытия экрана

Покрытия экрана необходимы для придания ему антибликовых и антистатических свойств. Антибликовое покрытие позволяет наблюдать на экране монитора только изображение, формируемое компьютером, и не утомлять глаза наблюдением отраженных объектов. Существует несколько способов получения антибликовой (не отражающей) поверхности. Самый дешевый из них — протравливание. Оно придает поверхности шероховатость. Однако графика на таком экране выглядит нерезко, качество изображения низкое. Наиболее популярен способ нанесения кварцевого покрытия, рассеивающего падающий свет; этот способ реализован фирмами Hitachi и Samsung. Антистатическое покрытие необходимо для предотвращения прилипания к экрану пыли вследствие накопления статического электричества.

Защитный экран (фильтр)

Защитный экран (фильтр) должен быть непременным атрибутом ЭЛТ-монитора, поскольку медицинские исследования показали, что излучение, содержащее лучи в широком диапазоне (рентгеновское, инфракрасное и радиоизлучение), а также электростатические поля, сопровождающие работу монитора, могут весьма отрицательно сказываться на здоровье человека.

По технологии изготовления защитные фильтры бывают: сеточные, пленочные и стеклянные. Фильтры могут крепиться к передней стенке монитора, навешиваться на верхний край, вставляться в специальный желобок вокруг экрана или надеваться на монитор.

13. Устройство ЖК мониторов. Принцип действия, основные характеристики.

Экраны LCD-мониторов (Liquid Crystal Display, жидкокристаллические мониторы (ЖК-мониторы)) сделаны из вещества, которое находится в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам. Фактически это жидкости, обладающие анизотропией свойств (в частности оптических), связанных с упорядоченностью в ориентации молекул.

Принцип работы ЖК мониторов

Работа ЖК-мониторов основана на явлении поляризации светового потока. Известно, что так называемые кристаллы поляроиды способны пропускать только ту составляющую света, вектор электромагнитной индукции которой лежит в плоскости, параллельной оптической плоскости поляроида. Для оставшейся части светового потока поляроид будет непрозрачным. Таким образом поляроид как бы "просеивает" свет, данный эффект называется поляризацией света. Когда были изучены жидкие вещества, длинные молекулы которых чувствительны к электро-статическому и электромагнитному полю и способны поляризовать свет, появилась возможность управлять поляризацией. Эти аморфные вещества за их схожесть с кристаллическими веществами по электрооптическим свойствам, а также за способность принимать форму сосуда, назвали жидкими кристаллами.

Экран LCD монитора представляет собой массив маленьких сегментов (называемых пикселями), которыми можно манипулировать для отображения информации. LCD монитор имеет несколько слоев, где ключевую роль играют две панели, сделанные из свободного от натрия и очень чистого стеклянного материала, называемого субстрат или подложка, которые собственно и содержат тонкий слой жидких кристаллов между собой, рис. 32.

Рис. 32 – структура экрана LCD монитора

На панелях имеются бороздки, которые направляют кристаллы, сообщая им специальную ориентацию. Бороздки расположены таким образом, что они параллельны на каждой панели, но перпендикулярны между двумя панелями. Продольные бороздки получаются в результате размещения на стеклянной поверхности тонких пленок из прозрачного пластика, который затем специальным образом обрабатывается. Соприкасаясь с бороздками, молекулы в жидких кристаллах ориентируются одинаково во всех ячейках.

Молекулы одной из разновидностей жидких кристаллов (нематиков) при отсутствии напряжения поворачивают вектор электрического (и магнитного) поля в световой волне на некоторый угол в плоскости, перпендикулярной оси распространения пучка. Нанесение бороздок на поверхность стекла позволяет обеспечить одинаковый угол поворота плоскости поляризации для всех ячеек. Две панели расположены очень близко друг к другу.

Жидкокристаллическая панель освещается источником света (в зависимости от того, где он расположен, жидкокристаллические панели работают на отражение или на прохождение света).

Плоскость поляризации светового луча поворачивается на 90° при прохождении одной панели, рис. 33.

Рис. 33 – Поворот плоскости поляризации светового луча

При появлении электрического поля, молекулы жидких кристаллов частично выстраиваются вертикально вдоль поля, угол поворота плоскости поляризации света становится отличным от 90 градусов и свет беспрепятственно проходит через жидкие кристаллы, рис. 34.

Рис. 34 – Положение молекул в присутствии электрического поля

Поворот плоскости поляризации светового луча незаметен для глаза, поэтому возникла необходимость добавить к стеклянным панелям еще два других слоя, представляющих собой поляризационные фильтры. Эти фильтры пропускают только ту компоненту светового пучка, у которой ось поляризации соответствует заданному. Поэтому при прохождении поляризатора пучок света будет ослаблен в зависимости от угла между его плоскостью поляризации и осью поляризатора. При отсутствии напряжения ячейка прозрачна, так как первый поляризатор пропускает только свет с соответствующим вектором поляризации. Благодаря жидким кристаллам вектор поляризации света поворачивается, и к моменту прохождения пучка ко второму поляризатору он уже повернут так, что проходит через второй поляризатор без проблем, рис 35а.

Рис. 35 – Прохождение света без наличия электрического поля (а) и при наличии (б)

В присутствии электрического поля поворота вектора поляризации происходит на меньший угол, тем самым второй поляризатор становится только частично прозрачным для излучения. Если разность потенциалов будет такой, что поворота плоскости поляризации в жидких кристаллах не произойдет совсем, то световой луч будет полностью поглощен вторым поляризатором, и экран при освещении сзади будет спереди казаться черным, (лучи подсветки поглощаются в экране полностью) рис. 35б. Если расположить большое число электродов, которые создают разные электрические поля в отдельных местах экрана (ячейки), то появится возможность при правильном управлении потенциалами этих электродов отображать на экране буквы и другие элементы изображения. Электроды помещаются в прозрачный пластик и могут иметь любую форму.

Технологические новшества позволили ограничить размеры электродов величиной маленькой точки, соответственно на одной и той же площади экрана можно расположить большее число электродов, что увеличивает разрешение LCD монитора, и позволяет нам отображать даже сложные изображения в цвете.

Для вывода цветного изображения необходима подсветка монитора сзади, таким образом, чтобы свет исходил из задней части LCD дисплея. Это необходимо для того, чтобы можно было наблюдать изображение с хорошим качеством, даже если окружающая среда не является светлой. Цвет получается в результате использования трех фильтров, которые выделяют из излучения источника белого света три основные компоненты. Комбинируя три основные цвета для каждой точки или пикселя экрана, появляется возможность воспроизвести любой цвет.

В случае с цветом существует несколько возможностей: можно сделать несколько фильтров друг за другом (приводит к малой доле проходящего излучения), можно воспользоваться свойством жидкокристаллической ячейки - при изменении напряженности электрического поля угол поворота плоскости поляризации излучения изменяется по-разному для компонент света с разной длиной волны. Эту особенность можно использовать для того, чтобы отражать (или поглощать) излучение заданной длины волны (проблема состоит в необходимости точно и быстро изменять напряжение). Какой именно механизм используется, зависит от конкретного производителя. Первый метод проще, второй эффективнее.

Рис. 36 – Задняя подсветка LCD монитора

Основные технические характеристики LCD мониторов

• Разрешение — горизонтальный и вертикальный размеры, выраженные в пикселях. В отличие от ЭЛТ-мониторов, ЖК имеют одно фиксированное разрешение, остальные достигаютсяинтерполяцией;

• Размер точки (размер пикселя) — расстояние между центрами соседних пикселей. Непосредственно связан с физическим разрешением;

• Соотношение сторон экрана(пропорциональный формат) — отношение ширины к высоте (5:4, 4:3, 16:9 и др.);

• Видимая диагональ — размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: монитор с форматом 4:3 имеет большую площадь, чем с форматом 16:9 при одинаковой диагонали;

• Контрастность — отношение яркостей самой светлой и самой тёмной точек. В некоторых мониторах используется адаптивный уровень подсветки с использованием дополнительных ламп, приведённая для них цифра контрастности (так называемая динамическая) не относится к статическому изображению;

• Яркость — количество света, излучаемое дисплеем, обычно измеряется в канделахна квадратный метр;

• Время отклика — минимальное время, необходимое пикселю для изменения своей яркости;

• Угол обзора — угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению.

Преимущества и недостатки ЖК мониторов

К их преимуществам ЖК можно отнести:

• малый размер и вес в сравнении с ЭЛТ;

• У ЖК-мониторов, в отличие от ЭЛТ, нет видимого мерцания, дефектов фокусировки лучей, помех от магнитных полей, проблем с геометрией изображения и четкостью;

• Энергопотребление ЖК-мониторов в зависимости от модели, настроек и выводимого изображения может быть существенно ниже;

• Энергопотребление ЖК-мониторов на 95 % определяется мощностью ламп подсветки или светодиодной матрицы подсветки ЖК-матрицы.

С другой стороны, ЖК-мониторы имеют и некоторые недостатки, часто принципиально трудноустранимые, например:

• В отличие от ЭЛТ, могут отображать чёткое изображение лишь в одном («штатном») разрешении. Остальные достигаются интерполяцией с потерей чёткости;

• Цветовой охват и точность цветопередачи ниже, чем у плазменных панелей и ЭЛТ соответственно. На многих мониторах есть неустранимая неравномерность передачи яркости (полосы в градиентах);

• Многие из ЖК-мониторов имеют сравнительно малый контраст и глубину чёрного цвета. Широко применяемое глянцевое покрытие матрицы влияет лишь на субъективную контрастность в условиях внешнего освещения;

• Из-за жёстких требований к постоянной толщине матриц существует проблема неравномерности однородного цвета (неравномерность подсветки);

• Фактическая скорость смены изображения также остаётся ниже, чем у ЭЛТ и плазменных дисплеев;

• Зависимость контраста от угла обзора до сих пор остаётся существенным минусом технологии;

• Предельно допустимое количество дефектных пикселей, в зависимости от размеров экрана, определяется в международном стандарте ISO 13406-2 (в России - ГОСТ Р 52324-2005). Стандарт определяет 4 класса качества ЖК-мониторов. Самый высокий класс — 1, вообще не допускает наличия дефектных пикселей. Самый низкий — 4, допускает наличие до 262 дефектных пикселей на 1 миллион работающих.

14. Устройство плазменных мониторов. Принцип действия, основные характеристики. Преимущества и недостатки.

Размер всегда был главным препятствием при создании широкоэкранных мониторов. Мониторы размером больше 24", созданные с использованием ЭЛТ технологии, были слишком тяжелыми и громоздкими. ЖК-мониторы - плоские и легкие, но экраны, размер которых больше 20", обладали слишком высокой себестоимостью. Плазменная технология нового поколения идеально подходит для создания больших экранов.

Идея плазменной панели появилась вовсе не из чисто научного интереса. Ни одна из существовавших технологий не могла справиться с двумя простыми задачами: добиться высококачественной цветопередачи без неизбежной потери яркости и создать телевизор с широким экраном, чтобы он при этом не занимал всю площадь комнаты. А плазменные панели (PDP), тогда только теоретически, подобную задачу как раз решить могли. Первое время опытные плазменные экраны были монохромными (оранжевыми) и могли удовлетворить спрос только специфических потребителей, которым требовалась, прежде всего, большая площадь изображения. Поэтому первую партию PDP (около тысячи штук) купила Нью-йоркская Фондовая Биржа.

Направление плазменных мониторов возродилось после того, как стало окончательно ясно, что ни ЖК-мониторы, ни ЭЛТ не в состоянии недорого обеспечить получение экранов с большими диагоналями (более двадцати одного дюйма). Поэтому лидирующие производители бытовых телевизоров и компьютерных мониторов, такие, как Hitachi, NEC и другие, вновь вернулись к PDP.

Принцип работы плазменной панели состоит в управляемом холодном разряде разреженного газа (ксенона или неона), находящегося в ионизированном состоянии (холодная плазма). Рабочим элементом (пикселем), формирующим отдельную точку изображения, является группа из трех субпикселей, ответственных за три основных цвета соответственно. Каждый субпиксель представляет собой отдельную микрокамеру, на стенках которой находится флюоресцирующее вещество одного из основных цветов, рис. 37. Пиксели находятся в точках пересечения прозрачных управляющих хром-медь-хромовых электродов, образующих прямоугольную сетку.

Рис. 37 – Структура плазменной панели

Для того чтобы "зажечь" пиксель происходит следующее. На два ортогональных друг другу питающий и управляющий электроды, в точке пересечения которых находится нужный пиксель, подается высокое управляющее переменное напряжение прямоугольной формы. Газ в ячейке отдает большую часть своих валентных электронов, и переходит в состояние плазмы. Ионы и электроны попеременно собираются у электродов по разные стороны камеры, в зависимости от фазы управляющего напряжения. Для "поджига" на сканирующий электрод, подается импульс, одноименные потенциалы складываются, вектор электростатического поля удваивает свою величину. Происходит разряд - часть заряженных ионов отдает энергию в виде излучения квантов света в ультрафиолетовом диапазоне (в зависимости от газа). В свою очередь флюоресцирующее покрытие, находясь в зоне разряда, начинает излучать свет в видимом диапазоне, который и воспринимает наблюдатель. 97% ультрафиолетовой составляющей излучения, вредного для глаз, поглощается наружным стеклом. Яркость свечения люминофора определяется величиной управляющего напряжения.

Рис. 38 – Процесс генерации ячейкой видимого света

Основные преимущества. Высокая яркость (до 500 кд/м2) и контрастность (до 400:1) наряду с отсутствием дрожания являются большими преимуществами таких мониторов (Для сравнения: у профессионального ЭЛТ-монитора яркость равна приблизительно 350, а у телевизора - от 200 до 270 кд/м2 при контрастности от 150:1 до 200:1). Высокая четкость изображения сохраняется на всей рабочей поверхности экрана. Кроме того, угол по отношению к нормали, под которым увидеть нормальное изображение на плазменных мониторах существенно больше, чем у LCD-мониторов. К тому же плазменные панели не создают магнитных полей, (что служит гарантией их безвредности для здоровья), не страдают от вибрации, как ЭЛТ-мониторы, а их небольшое время регенерации позволяет использовать их для отображения видео и телесигнала. Отсутствие искажений и проблем сведения электронных лучей и их фокусировки присуще всем плоскопанельным дисплеям. Необходимо отметить и стойкость PDP-мониторов к электромагнитным полям, что позволяет использовать их в промышленных условиях - даже мощный магнит, помещенный рядом с таким дисплеем, никак не повлияет на качество изображения. В домашних же условиях на монитор можно поставить любые колонки, не опасаясь возникновения цветных пятен на экране.

Главными недостатками такого типа мониторов является довольно высокая потребляемая мощность, возрастающая при увеличении диагонали монитора и низкая разрешающая способность, обусловленная большим размером элемента изображения. Кроме этого, свойства люминофорных элементов быстро ухудшаются, и экран становится менее ярким, поэтому срок службы плазменных мониторов в большинстве случаев ограничен 10000 часами (это около 5 лет при офисном использовании). Из-за этих ограничений, такие мониторы используются пока только для конференций, презентаций, информа-ционных щитов, т.е. там, где требуются большие размеры экранов для отображения информации. Однако есть все основания предполагать, что в скором времени существующие технологические ограничения будут преодолены, а при снижении стоимости, такой тип устройств может с успехом применяться в качестве телевизионных экранов или мониторов для компьютеров.

Основные характеристики

Поддержка HDTV

Поддержка стандарта HDTV (High Definition Television - телевидение высокой четкости) - новый стандарт телевидения, который благодаря использованию цифрового сигнала и высокого разрешения обеспечивает высочайшее качество изображения. Помимо этого, стандарт HDTV предусматривает использование многоканального цифрового звука. HDTV использует широкоформатное изображение с соотношением сторон 16:9 и с разрешением 1920x1080 (1080i/p) или 1280x720 (720p).

Разрешение экрана

Разрешение экрана показывает количество пикселей (по горизонтали и по вертикали), из которых формируется изображение. Чем выше разрешение экрана, тем более качественное и детальное изображение способен создать телевизор. Для просмотра видео в стандарте высокой четкости необходимо, чтобы разрешение по вертикали было не меньше 720. Для комфортного просмотра фильмов в наивысшем на сегодняшний день качестве - 1080p (Full HD) - нужен телевизор с разрешением 1920x1080.

Контрастность

Контрастность - отношение максимальной яркости экрана (при показе белого поля) к минимальной яркости (при показе черного поля). Контрастность является важным параметром при оценке качества изображения у ЖК-телевизоров, плазменных панелей. Данная величина определяет способность к передаче оттенков и полутонов. Чем выше контрастность у телевизора, тем лучше он справится с воспроизведением затемненного видеоряда.

Динамическая контрастность

Динамическая контрастность - это отношение максимальной яркости экрана при светлом кадре (при показе белого поля) к минимальной яркости при темном (при показе черного поля). Режим динамической контрастности предусматривает анализ выводимого изображения и регулировку уровня яркости в соответствии с изображением. Поскольку глаз воспринимает яркость кадра в целом, то в светлых сценах уровень черного в затемненных областях большого значения не имеет, и наоборот. Поэтому при светлом кадре яркость повышается, а при темном понижается, чтобы лучше отобразить черный цвет. Нужно отметить, что динамическую контрастность нельзя сравнивать с обычной контрастностью. Для объективной оценки качества телевизора рекомендуется использовать значение поля "Контрастность".

Время отклика матрицы, мс

Время отклика имеет значение для телевизоров, созданных на основе ЖК-технологии. В связи с особенностями этой технологии при подаче управляющего сигнала пиксель не сразу начинает светиться (или темнеть), а только через некоторый, достаточно короткий промежуток времени. Из-за этого эффекта при просмотре видеофильма на ЖК-телевизоре с большим временем отклика пикселя в динамичных сценах у движущихся объектов может появиться легкий шлейф. Чем меньше время отклика, тем качественнее телевизор может воспроизвести динамичное видеоизображение.

15. Принцип работы LED дисплеев. Перспективы развития данной технологии.

Принцип действия. Для создания органических светодиодов (OLED) используются тонкопленочные многослойные структуры, состоящие из слоев нескольких полимеров. При подаче на анод положительного относительно катода напряжения, поток электронов протекает через прибор от катода к аноду. Таким образом катод отдает электроны в эмиссионный слой, а анод забирает электроны из проводящего слоя, или другими словами анод отдает дырки в проводящий слой. Эмиссионный слой получает отрицательный заряд, а проводящий слой положительный. Под действием электростатических сил электроны и дырки движутся навстречу друг к другу и при встрече рекомбинируют. Это происходит ближе к эмиссионному слою, потому что в органических полупроводниках дырки обладают большей подвижностью, чем электроны. При рекомбинации происходит понижение энергии электрона которое сопровождается выделением (эмиссией) электромагнитного излучения в области видимого света. Поэтому слой и называется эмиссионным. Прибор не работает при подаче на анод отрицательного относительно катода напряжения. В этом случае дырки движутся к аноду, а электроны в противоположном направлении к катоду, и рекомбинации не происходит.

Рис. 39 – Схема 2-х слойной OLED-панели: 1 - катод(−); 2 - эмиссионный слой; 3 - испускаемое излучение; 4 - проводящий слой; 5 - анод (+)

В качестве материала анода обычно используется оксид индия легированный оловом. Он прозрачный для видимого света и имеет высокую работу выхода, которая способствует инжекции дырок в полимерный слой. Для изготовления катода часто используют металлы, такие как алюминий и кальций, так как они обладают низкой работой выхода, способствующей инжекции электронов в полимерный слой.

Классификация по способу управления. Существуют два вида OLED-дисплеев — PMOLED и AMOLED. Разница заключается в способе управления матрицей — это может быть либо пассивной матрицей (PM) или активной матрицей (AM).

В PMOLED-дисплеях используются контроллеры развертки изображения на строки и столбцы. Чтобы зажечь пиксель, необходимо включить соответствующую строку и столбец: на пересечении строки и столбца пиксель будет излучать свет. За один такт можно заставить светиться только один пиксель. Поэтому чтобы заставить светиться весь дисплей, необходимо очень быстро подать сигналы на все пиксели путем перебора всех строк и столбцов. Как это делается в старых.

Рис. 40 – Схема OLED-панели с пассивной матрицей

Дисплеи на базе PMOLED получаются дешевыми, но из-за необходимости строчной развертки изображения не возможно получить дисплеи больших размеров с приемлемым качеством изображения. Обычно размеры PMOLED-дисплеев не превышают 3" (7,5 см).

В AMOLED-дисплеях каждый пиксель управляется напрямую, поэтому они могут быстро воспроизводить изображение. Для управления каждой ячейкой OLED используются транзисторы, запоминающие необходимую для поддержания светимости пикселя информацию. Управляющий сигнал подается на конкретный транзистор, благодаря чему ячейки обновляются достаточно быстро. Размеры AMOLED-дисплеев могут иметь большие размеры, и на сегодня уже созданы дисплеи с размером 40" (100 см). Производство AMOLED-дисплеев дорогое из-за сложной схемы управления пикселями, в отличие от PMOLED-дисплеев, где для управления достаточно простого контроллера.

Рис. 41 – Схема OLED-панели с активной матрицей

Классификация по светоизлучающему материалу. В настоящее время в основном развиваются две технологии, показавшие наибольшую эффективность. Различаются они используемыми органическими материалами это микромолекулы (sm-OLED) и полимеры (PLED), последние делятся на просто полимеры, полимерорганические соединения (POLED), и фосфоресцирующие(PHOLED).

Схемы цветных OLED дисплеев. Существуют три схемы цветных OLED дисплеев:

• схема с раздельными цветными эмиттерами;

• схема WOLOD+CF (белые эмиттеры + цветные фильтры);

• схема с конверсией коротковолнового излучения.

Самый простой и привычный вариант – обычная трехцветная модель, которая в технологии OLED называется моделью с раздельными эмиттерами. Три органических материала излучают свет базовых цветов – R, G и B. Этот вариант самый эффективный с позиции использования энергии, однако, на практике оказалось довольно сложно подобрать материалы, которые будут излучать свет с нужной длиной волны, да еще с одинаковой яркостью.

Рис. 42 – Схемы цветных OLED дисплеев

Второй вариант использует три одинаковых белых эмиттера, которые излучают через цветные фильтры, однако он значительно проигрывает по эффективности использования энергии первому варианту, поскольку значительная часть излученного света теряется в фильтрах.

В третьем варианте (CCM – Color Changing Media) применяются голубые эмиттеры и специально подобранные люминесцентные материалы для преобразования коротковолнового голубого излучения в более длинноволновые – красный и зеленый. Голубой эмиттер, естественно, излучает «напрямую». У каждого из вариантов есть свои достоинства и недостатки:

Основные направления современных исследований и разработок

PHOLED (Phosphorescent OLED) — технология, являющаяся достижением Universal Display Corporation (UDC) совместно с Принстонским университетоми университетом Южной Калифорнии. Как и все OLED, PHOLED функционируют следующим образом: электрический ток подводится к органическим молекулам, которые испускают яркий свет. Однако, PHOLED используют принцип электрофосфоресценции, чтобы преобразовать до 100 % электрической энергии в свет. К примеру, традиционные флуоресцентные OLED преобразовывают в свет приблизительно 25-30 % электрической энергии. Из-за их чрезвычайно высокого уровня эффективности энергии, даже по сравнению с другим OLED, PHOLED изучаются для потенциального использования в больших дисплеях типа телевизионных мониторов или экранов для потребностей освещения. Потенциальное использование PHOLED для освещения: можно покрыть стены гигантскими PHOLED-дисплеями. Это позволило бы всем комнатам освещаться равномерно, вместо использования лампочек, которые распределяют свет неравномерно по комнате. Или мониторы-стены или окна — удобно для организаций или любителей поэкспериментировать с интерьером. Также к преимуществам PHOLED-дисплеев можно отнести яркие, насыщенные цвета, а также достаточно долгий срок службы.

TOLED — прозрачные светоизлучающие устройства TOLED (Transparent and Top-emitting OLED) — технология, позволяющая создавать прозрачные (Transparent) дисплеи, а также достигнуть более высокого уровня контрастности.

Пример использования TOLED дисплея

Прозрачные TOLED-дисплеи: направление излучения света может быть только вверх, только вниз или в оба направления (прозрачный). TOLED может существенно улучшить контраст, что улучшает читабельность дисплея при ярком солнечном свете.

Так как TOLED на 70 % прозрачны при выключении, то их можно крепить прямо на лобовое стекло автомобиля, на витрины магазинов или для установки в шлеме виртуальной реальности. Также прозрачность TOLED позволяет использовать их с металлом, фольгой, кремниевым кристаллом и другими непрозрачными подложками для дисплеев с отображением вперед (могут использоваться в будущих динамических кредитных картах). Прозрачность экрана достигается при использовании прозрачных органических элементов и материалов для изготовления электродов.

За счёт использования поглотителя с низким коэффициентом отражения для подложки TOLED-дисплея контрастное отношение может на порядок превзойти ЖКИ (мобильные телефоны и кабины военных самолетов-истребителей). По технологии TOLED также можно изготавливать многослойные устройства (например SOLED) и гибридные матрицы (Двунаправленные TOLED делают возможным удвоить отображаемую область при том же размере экрана — для устройств, у которых желаемый объём выводимой информации шире, чем существующий).

FOLED (Flexible OLED) — главная особенность — гибкость OLED-дисплея. Используется пластик или гибкая металлическая пластина в качестве подложки с одной стороны, и OLED-ячейки в герметичной тонкой защитной пленке — с другой. Преимущества FOLED: ультратонкость дисплея, сверхнизкий вес, прочность, долговечность и гибкость, которая позволяет применять OLED-панели в самых неожиданных местах.

Staked OLED — технология экрана от UDC (сложенные OLED). SOLED используют следующую архитектуру: изображение подпикселов складывается (красные, синие и зеленые элементы в каждом пикселе) вертикально вместо того, чтобы располагаться рядом, как это происходит в ЖК-дисплее или электронно-лучевой трубке. В SOLED каждым элементом подпиксела можно управлять независимо. Цвет пиксела может быть отрегулирован при изменении тока, проходящего через три цветных элемента (в нецветных дисплеях используется модуляция ширины импульса). Яркостью управляют, меняя силу тока. Преимущества SOLED: высокая плотность заполнения дисплея органическими ячейками, посредством чего достигается хорошее разрешение, а значит, высококачественная картинка. .(В SOLED-дисплеях в 3 раза улучшено качество изображения в сравнении с ЖКИ и ЭЛТ.

Преимущества:

Преимущества в сравнении c плазменными дисплеями:

• меньшие габариты и вес;

• более низкое энергопотреблениепри той же яркости;

• возможность создания гибких экранов.

Преимущества в сравнении c жидкокристаллическими дисплеями:

• меньшие габариты и вес;

• отсутствие необходимости в подсветке;

• отсутствие такого параметра как угол обзора— изображение видно без потери качества с любого угла.

• мгновенный отклик (на порядок выше, чем у LCD) — по сути полное отсутствие инерционности;

• более качественная цветопередача(высокийконтраст);

• возможность создания гибких экранов;

• большой диапазон рабочих температур (от −40 до +70C[2]).

Яркость. OLED-дисплеи обеспечивают яркость излучения от нескольких кд/м2 (для ночной работы) до очень высоких яркостей — свыше 100 000 кд/м2, причем их яркость может регулироваться в очень широком динамическом диапазоне. Так как срок службы дисплея обратно пропорционален его яркости, для приборов рекомендуется работа при более умеренных уровнях яркости до 1000 кд/м2. При освещении LCD-дисплея ярким лучом света появляются блики, а картинка на OLED-экране останется яркой и насыщенной при любом уровне освещенности (даже при прямом попадании солнечных лучей на дисплей).

Контрастность. Здесь OLED также лидер. OLED-дисплеи обладают контрастностью 1000000:1 (Контрастность LCD порядка 5000:1, CRT порядка 2000:1)

Углы обзора. Технология OLED позволяет смотреть на дисплей с любой стороны и под любым углом, причем без потери качества изображения.

Энергопотребление. Меньшее энергопотребление при одинаковой яркости.

Недостатки:

• маленький срок службы люминофоров некоторых цветов (порядка 2-3 лет);

• дороговизна и неотработанность технологии по созданию больших матриц;

Главная проблема для OLED — время непрерывной работы должно быть не более 15 тыс. часов. Проблема, которая в настоящее время препятствует широкому распространению этой технологии, состоит в том, что «красный» OLED и «зелёный» OLED могут непрерывно работать на десятки тысяч часов дольше, чем «синий» OLED. Это визуально искажает изображение, причем время качественного показа неприемлемо для коммерчески жизнеспособного устройства. Однако можно считать это временными трудностями становления новой технологии, поскольку разрабатываются новые все более долговечныелюминофоры.

16. Организация звуковой подсистемы ЭВМ. Конструкция, принцип работы, интерфейсы подключения.

Структура карты, основные выполняемые функции

IBM PCизначально проектировался не какмультимедийнаямашина, а инструмент для решения серьёзных научных и деловых задач, звуковая карта на нём не была предусмотрена и даже не запланирована. Единственный звук, который издавал компьютер, был звуквстроенного динамика, сообщавший о неисправностях.

Устройство по обработке звука именуют звуковой картой или звуковой платой, иногда звуковым адаптером появилось значительно позже. Звуковая плата устанавливается на материнской плате компьютера в виде карты расширения или может быть встроенной в чипсет.

Компьютеры являются цифровыми и работают с дискретными величинами. Чтобы работать с аналоговыми величинами, т.е. вводить в компьютер аналоговый звуковой сигнал и выводить из компьютера аналоговый звуковой сигнал на звуковые колонки, звуковая карта производит преобразование аналогового сигнала в сигнал двоичного кода (цифровой сигнал) и наоборот. Это основная выполняемая функция звуковой карты.

Для того чтобы понять принцип работы звуковой карты рассмотрим следующую схему.



Рис. 44 – Структурная схема звуковой карты

Звуковой сигнал с микрофона или плеера подается на один из входов звуковой карты. Это аналоговый сигнал. Он поступает на входной микшер, который служит для смешивания сигналов, если их поступает на вход несколько. Затем сигнал с входного микшера поступает на аналого-цифровой преобразователь (АЦП), с помощью которого происходит оцифровка аналогового сигнала, т.е. преобразование его в дискретный двоичный сигнал.

Рис. 45 – Преобразование аналогового сигнала в цифровую форму

Поступающий на АЦП звук в аналоговой форме - в виде непрерывно меняющегося электрического сигнала - подвергается в нем дискретизации и квантованию. Дискретизация разбивает непрерывный сигнал на последовательность его мгновенных значений - отсчетов, следующих с более высокой частотой (не менее, чем удвоенный верхний предел частотного диапазона), а квантование кодирует уровень каждого отсчета целым числом в диапазоне 0..255 (8-разрядная оцифровка) или 0..65535 (16-разрядная оцифровка).

Потом цифровые данные поступают в сердце звуковой платы – процессор (DSP - Digital Signal Processor). Этот процессор управляет обменом данными с компьютером через шину PCI материнской платы.

Когда центральный процессор компьютера выполняет программу записи звука, то цифровые данные поступают через шину PCI либо прямо на жесткий диск, либо в оперативную память компьютера. Присвоив этим данным имя, мы получим звуковой файл.

При воспроизведении этого звукового файла данные с жесткого диска через шину PCI поступают в сигнальный процессор звуковой платы, который направляет их на цифро-аналоговый преобразователь (ЦАП). Цифро-аналоговый преобразователь преобразует двоичный сигнал в аналоговый. Электрический сигнал, получившийся в результате преобразования, поступает на выходной микшер. Этот микшер идентичен входному и управляется при помощи той же самой программы. Сигнал с выходного микшера поступает на линейный выход звуковой карты и выход на звуковые колонки, подключив к которому колонки или наушники мы слышим звук.

На любой универсальной мультимедийной звуковой карте есть также встроенный синтезатор - устройство, которое синтезирует звуки заданных частот и тембров. Он используется также для управления работой электромузыкальных инструментов на основе стандарта MIDI (например синтезатор). Синтезатор может быть выполнен как на основе FMсинтеза, так и на основетаблицы волн. При FM синтезе возможно одновременное звучание до 20 инструментов, а с использованием таблицы волн - до 512 и более. Очень часто путают количество одновременно звучащих инструментов и разрядность звуковой карты. Цифра 32 или 64 (например, Sound Blaster 32 или Sound Blaster AWE64) означает максимальное количество одновременно звучащих инструментов.

MIDI стандарт для Цифрового Интерфейса Музыкальных Инструментов (Musical Instrument Digital Interface), - это стандартный протокол оборудования и программного обеспечения для возможности соединения (обмена информацией) музыкальных инструментов друг с другом. События посылаемые сквозь шину MIDI могут также сохранятся в MIDI-файлах для последующего редактирования и проигрывания.

Чтобы использовать синтезатор звуковой карты в качестве музыкального инструмента к MIDI-порту подключают MIDI-клавиатуру, либо автономный синтезатор, который может служить в качестве клавиатуры.

Таким образом, основные выполняемые функции звуковой карты состоят в следующем:

• преобразовывать звуковые сигналы (аналоговые), поступающие с микрофона, магнитофона и других внешних аудиоустройств в цифровую форму, что необходимо для дальнейшей обработки в компьютере;

• преобразовывать цифровые сигналы, сформированные в компьютере, в аналоговые сигналы, пригодные для воспроизведения в акустических системах;

• подвергать сигналы обработке: выделять или подавлять в сигнале те или иные частоты, создавать эффекты гулкого помещения, многократного эха (реверберация), размножения источников звука (хорус) и другие;

• синтезировать музыкальные звуки, характерные для традиционных музыкальных инструментов, и звуки инструментов, которым в природе аналогов нет;

• синтезировать человеческий голос и, вообще, произвольно заданные звуки: поезда, выстрела, дождя и т.д.;

• обеспечивать двухканальный (стерео) режим, регулировку уровня громкости по каждому из каналов в отдельности;

• обеспечивать микширование (смешивание) сигналов от нескольких источников;

• обеспечивать возможность подключения других звуковых карт, музыкальных синтезаторов, микшеров и т.п. посредством специального стандартного соединения (интерфейса MIDI).

Основные технические характеристики звуковой карты

Амплитудно-частотная характеристика (АЧХ) - зависимость амплитуды колебанияна выходе звуковой карты (выход на звуковые колонки) от частоты входного аналогового сигнала при постоянной по амплитуде входного сигнала. Амплитудно-частотнаяхарактеристикапоказывает, как передаются отдельные частотные составляющие аналогового сигнала через звуковую плату, и позволяет оценить искажения его спектра.

Идеальная звуковая плата должна одинаково передавать все частоты от 20 до 20000 Гц. Графически это изображается в виде нижеприведенного графика.

Рис. 46 – АЧХ идеальной звуковой карты

В процессе прохождения через звуковую плату (после ряда преобразований в АЦП и ЦАП) у разных частотных составляющих изменяется их амплитуда. Характер их изменений для реальной звуковой платы можно представить нижеследующим графиком

Рис. 46 – Пример АЧХ реальной звуковой карты

Из графика видно, что амплитуда сигнала частоты в 2 кГц при прохождении через звуковую карту стала в два раза меньше, чем амплитуда сигнала частоты в 6 кГц. В результате сложный сигнал такой как человеческий голос будет искажаться, такие искажения называются линейными.

При искажении АЧХ меняется соотношение уровней сигналов разных частот, соответственно, тембр инструментов или звуков становится другим. Отдельные инструменты и звуки будут звучать громче, чем другие, какие-то фрагменты фонограммы станут незаметными.

Наиболее заметны будут искажения, которые находятся в диапазоне от 1000 до 4500 Гц - в этой области сосредоточена наибольшая часть звуковой информации, и к тому же в этой области наш слух наиболее восприимчив. Наименее заметны перепады АЧХ в области ниже 100 Гц и выше 10 кГц. Самыми неприятными моментами являются резкие подъемы АЧХ в районе 2-3 кГц, которые делают звук неприятно резким, и в районе 7 кГц, из-за которых звучание приобретает "металлический" окрас.

Отношение сигнал/шум - представляет собой отношение значений (в децибелах) неискаженного максимального сигнала на выходе звуковой  платы к уровню шумов электроники, возникающих в собственных электрических схемах платы. Так как человек воспринимает шум на разных частотах по-разному, был разработан стандарт, который учитывает раздражающий уровень шума. Чем это соотношение выше, тем звуковая система качественнее. Снижение этого параметра до 75 дБ недопустимо.

Суммарные нелинейные искажения - отражает влияние искажений, вносимых отдельными каналами усиления звука и шумов, генерируемых самой платой. Он измеряется в процентах от уровня неискаженного выходного сигнала. Устройство с уровнем нелинейных искажений более 0. 1% не может считаться качественным. Нелинейные искажения более проявляются в виде искажения качества воспроизводимого звука (хрипы).

Динамический диапазон. Выраженная в децибелах разность между max и min сигналом, которую плата может пропустить. В идеальной цифровой аудиосистеме динамический диапазон должен быть близок к 98 дБ.

Встроенные звуковые карты

С технической точки зрения есть два способа интегрировать аудио на материнской плате. Самый распространенный способ использует для обработки звука центральный процессор системы. Данная методика называется HSP (Host Signal Processing). При этом южный мост набора микросхем обеспечивает необходимую связь с внешним интерфейсом. Второй путь (в настоящее время используется на ограниченном числе дорогих высокопроизводительных платах), заключается в использовании специального контроллера для управления и обработки звука и, таким образом, освобождает CPU от этих задач.

Однако, оба варианта и южный мост, и отдельный контроллер не способны работать с аналоговым звуком, а только с цифровым. Поэтому требуется внешний чип, а именно кодер-декодер, который выполняет роль интерфейса между чипом и аналоговыми портами (ЦАП и АЦП). Этот внешний чип называется аппаратным кодеком.

В дискретных звуковых картах, подключаемых к материнской плате, аудиокодек выполняет ту же роль, что и на интегрированных, но после оцифровки передаёт звуковой сигнал не на центральный процессор, а на специальный чип управления и обработки звука, также размещённый на звуковой плате.

Существует также понятие программного кодека. Аудиокодек на программном уровне является специализированной компьютерной программой,кодеком, который сжимает (производит компрессию) или разжимает (производит декомпрессию)цифровые звуковые данныев соответствии сфайловым звуковым форматомилипотоковым звуковым форматом. Задача аудиокодека как компрессора заключается в предоставлении аудиосигнала с заданным качеством/точностью и минимально возможным размером. Благодаря сжатию уменьшается объём пространства, требуемого для хранения аудиоданных, а также возможно снизить полосу пропускания канала, по которому передаются аудиоданные (например, кодекиMPEG, OGG и т.д.).

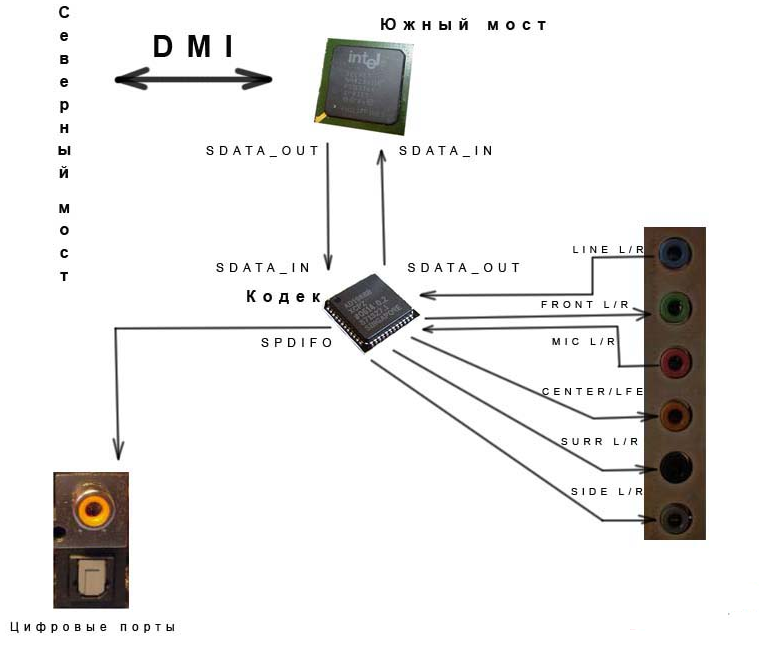

На рисунке 47 показана схема, иллюстрирующая связь между южным мостом, кодер-декодером и звуковыми выходами, присутствующими на материнской плате.

Рис. 47 – Схема взаимодействия с кодером-декодером

AC'97

AC'97 (сокращенно от англ.audio codec '97) — это стандарт для аудиокодеков, разработанный подразделениемIntel Architecture LabsкомпанииIntelв 1997г. Этот стандарт используется в основном в системных платах, модемах, звуковых картах и корпусах с аудиорешением передней панели. AC'97 поддерживает частоту дискретизации 96кГц при использовании 20-разрядного стерео-разрешения и 48кГц при использовании 20-разрядного стерео для многоканальной записи и воспроизведения.

AC'97 состоит из встроенного в южный мост чипсета хост-контроллера и расположенного на плате аудиокодека. Хост-контроллер (он же цифровой контроллер, DC'97; англ.digit controller) отвечает за обмен цифровыми данными между системной шиной и аналоговым кодеком. Аналоговый кодек — небольшой чип, который осуществляет аналогоцифровое и цифроаналоговое преобразования в режиме программной передачи или поDMA. Состоит из узла, непосредственно выполняющего преобразования — АЦП/ЦАП (аналоговоцифровой преобразователь / цифроаналоговый преобразователь). От качества применяемого АЦП/ЦАП во многом зависит качество оцифровки и декодирования цифрового звука.

HD Audio

HD Audio (от англ. high definition audio — звук высокой четкости) является эволюционным продолжением спецификации AC'97, предложенным компанией Intel в 2004 году, обеспечивающим воспроизведение большего количества каналов с более высоким качеством звука, чем при использовании интегрированных аудиокодеков AC'97. Аппаратные средства, основанные на HD Audio, поддерживают 24-разрядное качество звучания (до 192 кГц в стереорежиме, до 96 кГц в многоканальном режимах — до 8 каналов).

17. Устройства печати. Классификация. Конструкция, принцип работы. Интерфейсы подключения.
