Последовательные шины на базе i2c

Интерфейс последовательной шины I2C, введенной фирмой Philips как простое и дешевое средство сопряжения микросхем бытовой электроники, стал фактическим промышленным стандартом для устройств различного назначения. Он очень удобен для обмена небольшими объемами данных, например, для конфигурации различных устройств. Спецификация шины I2C определяет протокол двусторонней передачи данных по двум сигнальным линиям.

Шина Inter IC Bus (шина соединения микросхем), или, кратко, I²C, — синхронная последовательная шина, обеспечивающая двустороннюю передачу данных между подключенными устройствами. Шина ориентирована на 8-битные передачи. Передача данных может быть как одноадресной, к выбранному устройству, так и широковещательной. Уровни сигналов — стандартные, совместимые с широко распространенной логикой ТТЛ, КМОП, N-МОП, как с традиционным питанием +5 В, так и с низковольтным (3,3 В и ниже). Микросхемы с интерфейсом PC, как правило, имеют аппаратную поддержку протокольных функций. Протокол позволяет взаимодействовать на одной шине устройствам с различным быстродействием интерфейса. Требования к временным параметрам сигналов весьма свободные, так что на компьютерах и микроконтроллерах, не имеющих аппаратной поддержки шины I²C, ее протокол может быть реализован даже чисто программно.

Интерфейс I²C использует две сигнальные линии: данных SDA (Serial Data) и син­хронизации SCL (Serial Clock). В обменах участвуют два устройства — ведущее (master) и ведомое (slave). Ведущее и ведомое устройства могут выступать в роли и передатчика, и приемника данных. Протокол допускает наличие на шине не­скольких ведущих устройств и имеет простой механизм арбитража (разрешения коллизий).

Протокол обмена для обычных устройств F/S иллюстрирует рис. 1. Обе сигнальные линии имеют нагрузочные резисторы, «подтягивающие» их уровень к напряжению питания. На устройстве к каждой линии подключен приемник и передатчик типа «открытый коллектор» («открытый сток»), у ведомого устройства передатчик на линии SCL не обязателен. Все одноименные передатчики соединяются по схеме «Монтажное И»: уровень в линии будет высоким, если все передатчики пассивны, и низким, если хоть у одного передатчика выходной транзистор открыт. В покое (Idle, исходное состояние шины) все передатчики пассивны. Синхронизацию задает ведущее устройство, но ведомое, если оно не имеет достаточного быстродействия, может замедлять обмен данными.

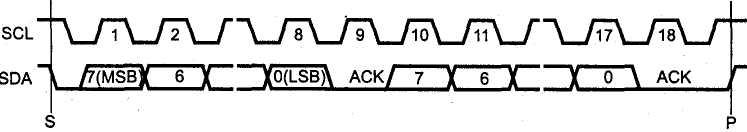

Рис.1. Протокол передачи данных I²C

Начало любой передачи — условие Start — инициируется ведущим устройством, убедившимся в том, что шина свободна (высокий уровень сигналов SCL и SDA). Условие Start (на диаграммах обозначается как S)— перевод сигнала SDA из вы­сокого в низкий при высоком уровне SCL Завершается операция переводом сигнала SDA из низкого уровня в высокий при высоком уровне SCL — условие Stop (обозначается как Р), также вводящееся ведущим устройством. При передаче данных состояние линии SDA может изменяться только при низком уровне SCL, биты данных считаются действительными во время высокого уровня SCL. Ведущее устройство может начать очередную передачу вслед за текущей, не вводя условие Stop, — это называется repeated Start (повторный старт, обозначающийся Sr). В протоколе условия S и Sr почти равнозначны. Каждая посылка данных состоит из 8 бит данных, формируемых передатчиком (старший бит — MSB — передается первым), после чего передатчик на один такт освобождает линию данных для получения подтверждения. Приемник во время девятого такта формирует бит подтверждения Ack, по которому передатчик убеждается, что его «услышали». После передачи бита подтверждения ведомое устройство может задержать следующую посылку, удерживая линию SCL на низком уровне. Ведомое устройство в режимах F/S может замедлить передачу по шине и на уровне приема каждого бита, удерживая SCL на низком уровне после его спада, сформированного передатчиком. Поэтому ведущее устройство должно генерировать сигнал SCL не «вслепую», а анализируя состояние линии SCL: сняв этот сигнал, новый импульс (открытие ключа передатчика) оно имеет право вводить, лишь убедившись, что сигнал SCL вернулся в пассивное состояние (высокий уровень). В противном случае синхронизация будет потеряна. Сигнал SCL может быть растянут и другим устройством, пытающимся захватить шину в это же время. Тактовый сигнал SCL не обязательно будет равномерным: время его нахождения на низком уровне будет определяться максимальным временем, в котором его захочет удержать самое медленное из устройств, участвующих в данном обмене (даже и конфликтующих); время нахождение на высоком уровне будет определяться самым быстрым из конфликтующих ведущих устройств.

Коллизия (конфликт) на шине может возникнуть, когда два (или более) устрой­ства, убедившись в покое шины, одновременно (или почти одновременно) инициируют обмен данными. Все они управляют линиями SCL и SDA и наблюдают за ними. Если устройство, передающее единицу (высокий уровень), в данном такте на линии SDA видит ноль (низкий уровень), оно должно признать свой проигрыш в конфликте и освободить линии SCL и SDA (при этом ему позволительно управлять линией SCL до конца передачи текущего байта). Выигравшее устройство даже и не заметит проигравших конкурентов и продолжит работу. Арбитраж может закончиться в любом месте посылки, формируемой ведущим устройством. Искажения информации, передаваемой выигравшим устройством, не происходит (приятное отличие от коллизий в сетях Ethernet). Если ведущее устройство, проигравшее в конфликте, имеет и функции ведомого устройства, по признанию проигрыша оно должно перейти в режим ведомого, поскольку конфликт мог быть вызван и попыткой обращения к нему победившего ведущего устройства.

Бит подтверждения АСК, вводящийся в конце каждого байта устройством-приемником, выполняет несколько функций. Когда передатчиком является ведущее устройство, приемник (ведомый) должен вводить нулевой бит АСК, свидетельствующий о нормальном получении очередного байта. Единичный бит АСК (нет подтверждения) в ответ на посылку адреса свидетельствует об отсутствии адресованного ведомого устройства на шине или его занятости внутренними процессами. Отсутствие подтверждения байта данных свидетельствует о занятости устройства. Не получив бита подтверждения, ведущее устройство должно сформировать условие Stop, чтобы освободить шину. Когда ведущее устройство является приемником, оно должно формировать нулевой бит АСК после каждого принятого байта, кроме последнего. Единичный бит АСК в этом случае является указанием ведомому устройству на окончание передачи — оно теперь должно освободить линии SDA и SCL, чтобы ведущее устройство смогло сформировать условие Р или Sr.

На вышеописанной физической основе строится протокол обмена данными по I²C. Каждое ведомое устройство имеет свой адрес, уникальный на шине. В начале любой передачи ведущее устройство после условия S или Sr посылает адрес ведомого устройства. Ведомое устройство, опознавшее свой адрес после условия Start, становится выбранным; оно обязано ответить подтверждением на адрес и последующие сигналы со стороны ведущего устройства, до получения условия Р или Sr. В первоначальном варианте интерфейса разрядность адреса устройства составляла 7 бит, впоследствии был введен и режим 10-битной адресации, совместимый с 7-битной. На одной шине могут присутствовать устройства и с 7-битной, и 10-битной адресацией.

При 7-битной адресации в первом байте после S (Sr) ведущее устройство переда­ет 7 бит адреса (А[6:0] в битах [7:1]) и признак операции RW (в бите 0 RW=1 — чтение, RW=0 — запись). Когда ведущее устройство является передатчиком данных, оно в первом байте передает адрес ведомого устройства, при этом RW=0. Выбранное ведомое устройство отзывается подтверждением (АСК=0), после чего ведущее устройство посылает один или несколько байт данных, на каждый из которых ведомое устройство должно отвечать подтверждением.

Когда ведущее устройство является приемником данных, оно в первом байте передает адрес ведомого устройства с RW=1. Выбранное ведомое устройство также отзывается подтверждением (АСК), после чего происходит смена направления передачи и данные уже передает ведомое устройство. Ведущее устройство подтверждает каждый принятый байт, кроме последнего.

Эти передачи могут завершаться условием Р, вводимым ведущим устройством, после которого шину может захватить любое ведущее устройство. Возможны и комбинированные передачи, когда ведущее устройство после окончания очередного обмена не отдает шину, а формирует повторный старт (Sr), после чего обращается к тому же или иному устройству.

Биты [7:1 ]	Бит 0 (RW)	Назначение
0000000	0	General call address — адрес общего вызова
0000000	1	Start — начало активного обмена
0000 001	x	Адрес устройства шины CBUS (для совместимости)
0000 010	x	Адрес для устройств иных шин
0000 011	x	Зарезервировано
0000 1ХХ	x	Код ведущего устройства режима Hs
1111 1ХХ	x	Зарезервировано
1111 ОХХ	x	Признак 10-битной адресации

Введение 10-битной адресации стало решением проблемы дефицита адресов: при 7-битной адресации с учетом зарезервированных комбинаций остается только 112 адресов, при 10-битной доступны еще 1024 адреса. Передача данных ведущим устройством с 10-битной адресацией выглядит просто: в первом байте после S (Sг) биты 2:1 несут старшие биты адреса, бит 0 — признак RW=0; второй байт несет младшие 8 бит адреса, а последующие байты — передаваемые данные. Приемник дает подтверждения обычным способом. Прием данных ведущим устройством несколько сложнее, поскольку признак RW является явным указателем на смену направления передачи и младшую часть адреса ведущее устройство передать уже не может. Прием по 10-битному адресу ведущее устройство начинает как фиктивную передачу: в первом байте посылает признак 10-битной записи и 2 бита адреса, во втором байте — остаток адреса. Далее ведущее устройство выполняет условие Sr и посылает признак 10-битного чтения (RW=1) с двумя старшими битами того же адреса. Ведомый передатчик, получив те же 2 старшие бита адреса, что и до Sг, отвечает подтверждением и начинает передавать данные ведущему устройству. Этот процесс продолжается и завершается так же, как и с 7-битной адресацией. Возможны и комбинированные обмены: реальная передача ведущего устройства 10-битному устройству, за которой после Sr следует чтение того же устройства. Также возможно комбинирование (через Sг) 7- и 10-битных обращений к разным устройствам. Широковещание с 10-битной адресацией выглядит так же, как и с 7-битной, но адрес ведущего устройства передается уже двумя байтами (млад­шие 8 бит адреса передаются на месте первого байта данных). Высокоскоростной режим (Hs) позволяет обмениваться данными со скоростью до 3,4 Мбит/с, причем обеспечивается обратная совместимость устройств Hs с быс­трыми и стандартными (-F/5). Для обеспечения возможности обмена на столь высокой скорости выходные и входные буферы микросхем должны переключать­ся в специальный режим работы, отличающийся параметрами формируемых и принимаемых импульсов. Сигналы высокоскоростных устройств обозначаются как SDAH и SCLH; в смешанных системах для работы в Hs они должны отделять­ся от линий SDA и SCL обычных устройств специальными мостами (поведение устройств F/S на таких частотах непредсказуемо). В режиме Hs уже нет речи о разре­шении конфликтов — арбитраж выполняется на скоростях F/S; также здесь нет возможности синхронизации по каждому биту (замедления передачи ведомым устройством), а ведущим устройством устанавливаются жесткие соотношения длительности.низкого и высокого уровней сигнала SCLH (2:1). Ведомое устрой­ство может притормаживать обмен только после выдачи бит подтверждений. Для перехода в режим Hs ведущее устройство в первом байте (после 5) использует за­резервированное значение 0000 1ххх, в котором ххх несет код ведущего устройства. Во время передачи этого байта (на скорости F/S) выполняется арбитраж — если обмен одновременно пытаются начать несколько устройств, продолжать его мо­жет только выигравшее ведущее устройство. Код ведущего устройства в режиме Hs назначается при конфигурировании, а все ведущие устройства на шине в ре­жиме Hs должны иметь различные коды (код 000 зарезервирован), чем и обес­печивается завершение арбитража за время передачи первого байта. Ведущее устройство может переключиться в режим Hs, только если оно выиграло арбитраж и получило единичный бит подтверждения. В этом случае он перестраивает свои выходные и входные буферы на параметры Hs и формирует повторный старт (S г). Далее обмен логически выполняется точно так же, как и в режиме F/S, но уже на высокой скорости. Режим Hs может распространяться на несколько последующих передач, разделенных условиями S r, и завершится работа в режиме Hs по усло­вию Р, по которому буферные схемы снова вернутся к параметрам F/S.

Интерфейс SPI.

Интерфейс SPI (Serial Peripheral Interface), он же Microwire, — трехпроводной синхронный с раздельными линиями входных и выходных данных — применяет­ся для связи микроконтроллеров с периферийными микросхемами и микросхе­мами памяти. С его помощью программируются многие микросхемы программи­руемой логики (например, FPGA фирмы Altera), применяемые в различных узлах ПК и периферии. По сравнению с 12С интерфейс SPI обеспечивает более высо­кую скорость передачи данных. Частота синхронизации может достигать 5 МГц (зависит от подключаемых устройств); при этом за каждый такт синхрониза­ции одновременно может и передаваться, и приниматься очередной бит данных. В основном варианте использования предполагается, что интерфейс соединя­ет одно ведущее устройство с одним или несколькими ведомыми устройствами. Интерфейс может применяться и для обмена между несколькими микроконтрол­лерами, допуская наличие на шине нескольких ведущих устройств, но протокол предоставления доступа не стандартизован. Ниже рассматривается работа ин­терфейса с одним ведущим устройством. В интерфейсе используются 3 обязатель­ных сигнала:

• SCK (Serial Clock) — синхросигнал, которым ведущее устройство стробирует каждый бит данных;

• MOSI (Master Output Slave Input) — выходные данные ведущего устройства и входные данные ведомого устройства;

• MISO (Master Input Slave Output) — входные данные ведущего устройства и вы­ходные данные ведомого устройства.

Кроме того, может использоваться сигнал выбора ведомого устройства SS# (Slave Select, или CS# — Chip Select): ведомое устройство должно реагировать на сигналы интерфейса и генерировать выходные данные на линии MISO только при низком уровне этого сигнала; при высоком уровне выход MISO должен переводиться в высокоимпедансное состояние. С помощью сигналов SS#, раздельно формируемых ведущим устройством для каждого из ведомых устройств, ведущее устройство может выбирать партнером в транзакции одно из ведомых. При этом получается гибридная топология соединений: по сигналам SCK, MOSI и MISO — топология шинная, по SS# — звездообразная (центр — ведущее устройство).

Возможен и иной способ общения ведущего устройства с несколькими ведомыми устройствами с чисто шинной топологией. Здесь сигнал SS# для выбора устройств не используется, но ведомые устройства все время «слушают» шину, ожидая специальной адресной посылки в начале транзакции. Опознав свой адрес, устройство отрабатывает дальнейшие протокольные посылки, и теперь ему разрешается выводить данные на линию MISO до конца текущей транзакции. Однако этот вариант требует довольно сложной логики поведения ведомого устройства.

Рис. Форматы передач по интерфейсу SPI

Данные передаются старшим битом вперед. Устройства различных производителей могут использовать разные режимы обмена (SPI Mode 0... SPI Mode 3), различающиеся фазой и полярностью синхросигналов. Рис. иллюстрирует передачу и прием байта в различных режимах. Заметим, что в любом режиме входные и выходные данные стробируются по разным перепадам синхроимпульсов. Кроме того, есть варианты в использовании сигнала SS#. В первом варианте (он и представлен на рисунке) для ведомого устройства признаком начала транзакции является спад сигнала SS#, а завершения — его подъем. Во втором варианте начало транзакции определяется по первому фронту (спаду) SCK, а сигнал SS# может иметь низкий уровень постоянно. Второй вариант иногда предпочитают для простейшего двухточечного интерфейса с единственным ведущим устройством и единственным ведомым устройством, когда нет опасения потери синхронизации. Микроконтроллеры с аппаратным портом SPI, как правило, имеют возможность программного выбора режима. Форматы транзакций зависят от устройств, но общая идея такова: ведущее устройство по линии MOSI посылает код операции и адресную информацию для устройства; затем следуют данные. В операции записи они передаются ведущим устройством по той же линии, в операции чтения устройство их посылает по линии MISO. На время всей транзакции ведущее устройство сохраняет активное состояние линии SS#, число требуемых синхроимпульсов зависит от формата команды.

4. Организация системы прерываний ПЭВМ. Аппаратные и программные прерывания, таблица векторов прерываний.

Во время выполнения ЭВМ текущей программы внутри машины и в связанной с ней внешней среде (например, в технологическом процессе, управляемом ЭВМ) могут возникать события, требующие немедленной реакции на них со стороны машины.

Реакция состоит в том, что машина прерывает обработку текущей программы и переходит к выполнению некоторой другой программы, специально предназначенной для данного события. По завершении этой программы ЭВМ возвращается к выполнению прерванной программы.

Рассматриваемый процесс, называемый прерыванием программ. Принципиально важным является то, что моменты возникновения событий, требующих прерывания программ, заранее неизвестны и поэтому не могут быть учтены при программировании.

Каждое событие, требующее прерывания, сопровождается сигналом, оповещающим ЭВМ - запросами прерывания. Программу, затребованную запросом прерывания называют прерывающей программой, противопоставляя ее прерываемой программе, выполнявшейся машиной до появления запроса.

Возможность прерывания программ — важное архитектурное свойство ЭВМ, позволяющее эффективно использовать производительность процессора при наличии нескольких протекающих параллельно во времени процессов, требующих в произвольные моменты времени управления и обслуживания со стороны процессора. В первую очередь это относится к организации параллельной во времени работы процессора и периферийных устройств машины, а также к использованию ЭВМ для управления в реальном времени технологическими процессами.

Чтобы ЭВМ могла, не требуя больших усилий от программиста, реализовывать с высоким быстродействием прерывания программ, машине необходимо придать соответствующие аппаратурные и программные средства, совокупность которых получила название системы прерывания программ.

Основными функциями системы прерывания являются:

1. запоминание состояния прерываемой программы и осуществление перехода к прерывающей программе

2. восстановление состояния прерванной программы и возврат к ней.

Вектором прерывания называется вектор «начального состояния прерывающей программы». Вектор прерывания содержит всю необходимую информацию для перехода к прерывающей программе, в том числе ее начальный адрес. Каждому запросу (номеру) прерывания соответствует свой вектор прерывания, способный инициировать выполнение соответствующей прерывающей программы. Векторы прерывания находятся в специально выделенных фиксированных ячейках памяти – таблице векторов прерываний.

Главное место в процедуре перехода к прерывающей программе занимает процедура передачи из соответствующего регистра (регистров) процессора в память (в частности, в стек) на сохранение текущего вектора состояния прерываемой программы (чтобы можно было вернуться к ее исполнению) и загрузка в регистр (регистры) процессора вектора прерывания прерывающей программы, к которой при этом переходит управление процессором.
