Медицинская техника
Электробезопасность
А.М.Шайдук 1
1Кафедра физики и информатики Алтайский государственный медицинский университет
Лекция №1
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
1 / 33 |
§1. Введение. Медицинская техника.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
2 / 33 |
Пояснительные выражения объясняют темные мысли. К. Прутков
Курс медицинской техники состоит из:
курса лекций
цикла семинарских занятий
трех циклов лабораторного практикума
Все три вида учебной деятельности имеют одинаковое значение. Их
задачи
Получить представление о возможностях и перспективах развития современной высокотехнологичной медицинской техники
Познакомиться с физическими принципами, лежащими в основе работы высокотехнологичных медицинских приборов
Увидеть, как работают эти физические принципы в лабораторных установках.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
3 / 33 |
Высокотехнологичная медицинская техника при неправильном использовании может стать и опасной как для пациента, так и для
врача.
Поэтому необходимо знать и о ее возможных опасностях, физических причинах возникновения опасностей.
Мы начнем с самого основного – электрической опасности и правил электробезопасности.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
4 / 33 |
§2. Что нам вредит – ток или напряжение?
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
5 / 33 |
Человек и ток

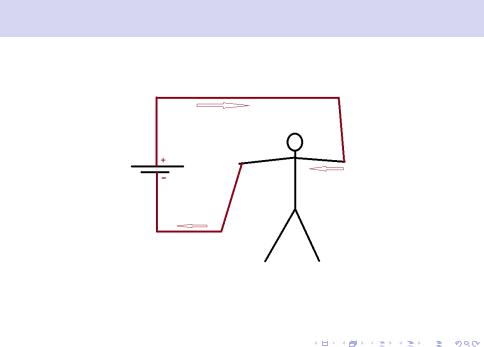

Электрическая схема ситуации, когда через человека течет ток
Какова сила тока, текущего через человека? Что опасней – ток или напряжение?
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
6 / 33 |
Какой ток течет через человека?
Сила тока определяется законом Ома |
|
||
I = |
U |
(1) |
|
Z |
|||
|
|
||
где U – напряжение между контактами проводников, касающихся человека, Z – импеданс этого участка тела.
Вопрос токе и напряжении оказался бессмысленным!
Ток и напряжение связаны причинно-следственной связью (1). Ток возникает из-за наличия напряжения.
Человек может погибнуть от тока, но не бывает тока без напряжения.
Кстати, напряжение без тока бывает. Для этого нужно, чтобы
Z ! 1
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
7 / 33 |
Импеданс
Импеданс биологической ткани
Импеданс различных тканей и органов человека может изменяться в
очень широких пределах!
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
8 / 33 |
Импеданс
Импеданс биологической ткани
Импеданс различных тканей и органов человека может изменяться в
очень широких пределах!
Например, у одного и того же человека в разных состояниях или у разных участков тела может быть так, что Z = 1 êÎì, а может и
Z = 1000 êÎì.
Почему может возникать столь большое различие?
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
8 / 33 |
Удельное сопротивление тканей
Для постоянного тока или иногда для переменного тока импеданс можно оценить по известному из школы соотношению
L
Z = e S
Теперь видно, что в основном дело в разном удельном сопротивлении
тканей организма!
Вид живой ткани |
e, Îì ì |
|||
Кожа сухая |
105 |
|
|
|
Кость |
107 |
|
|
|
Ткань жировая |
30 |
|
|
|
|
|
|
|
|
Мышцы |
2 |
|
|
|
|
|
|
|
|
Кровь |
1.7 |
|
|
|
Спинномозговая жидкость |
0.55 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
