Ток опасен

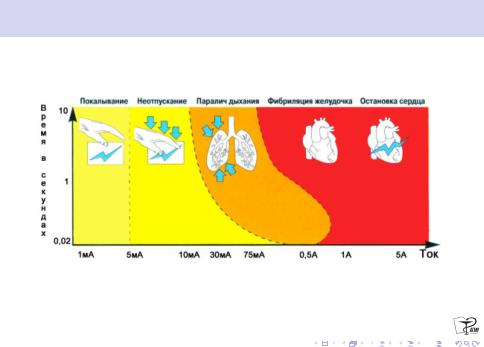

Всякие бывают токи
Ток, мА |
Переменный ток |
Постоянный ток |
|
0.6 – 1.5 |
Легкое дрожание |
Не ощущается |
|
2 |
– 3 |
Сильное дрожание |
Не ощущается |
5 |
– 7 |
Возможны судороги |
Зуд. Ощущение нагревания |
8 – 10 |
Боль. Трудное дыхание |
Нагрев. Сокращение мышц |
|
20 |
– 25 |
Паралич рук. Сильная боль |
Сильный нагрев |
50 |
– 80 |
Паралич дыхания |
Судороги |
90 – 100 |
Паралич дыхания и сердца |
Паралич дыхания |
|
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
11 / 33 |
Ток опасен
Всякие бывают токи
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
12 / 33 |
Усердие все превозмогает! |
К.Прутков |
|
|
§3. Как подключаются приборы и оборудование?
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
13 / 33 |
Иногда усердие превозмогает и рассудок. |
К.Прутков. |
|
|
Как взрослый и разумный человек может угодить под напряжение?
Для ответа на этот жизненно важный вопрос нужно разобраться, а
откуда, собственно, берется это напряжение.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
14 / 33 |
Электростанции

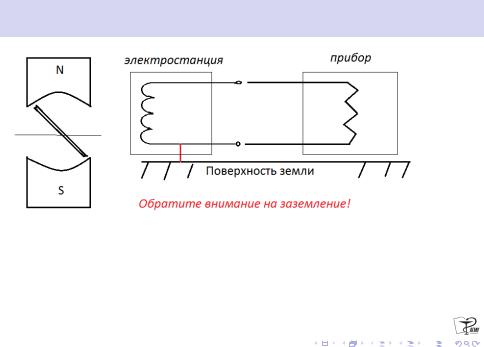

Напряжение возникает при вращении обмотки в магнитном поле. Это напряжение переменное.
Один провод обмотки всегда соединен с землей! Он называется нулевым проводом.
Другой провод называется фазным.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
15 / 33 |

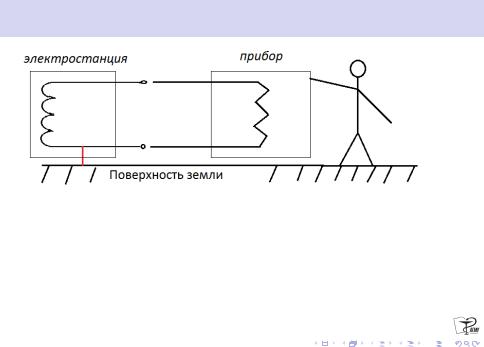

«Везучий» человек
Этому человеку повезло!
Он прикоснулся к корпусу, но прибор был исправен. Напряжение между корпусом и землей равно нулю.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
16 / 33 |

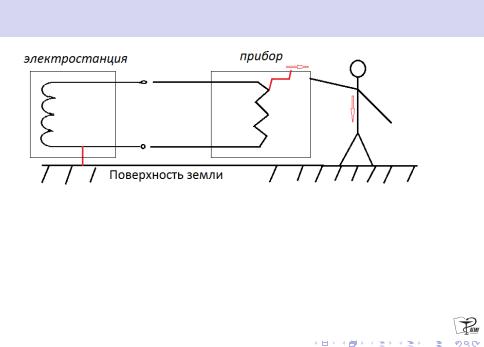

«Невезучий» человек
Этому человеку не повезло!
Он прикоснулся к корпусу, но прибор был неисправен.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
17 / 33 |

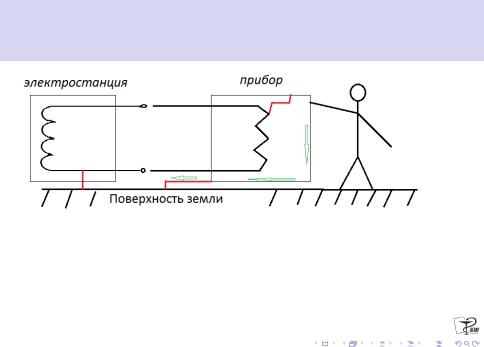

У этого человека с электробезопасностью все в порядке!
Этому человеку повезло!
Он прикоснулся к корпусу, прибор был неисправен, но заземлен. Что-нибудь сгорит, но человек останется цел!
Из-за заземления напряжение между корпусом прибора и землей всегда практически равно нулю.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
18 / 33 |

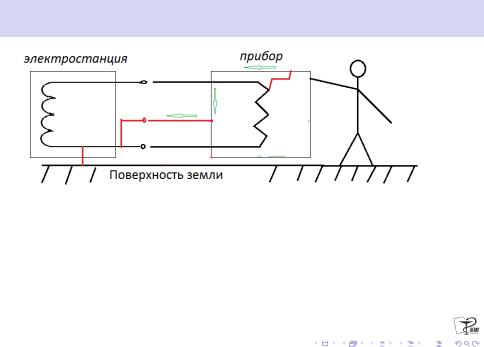

А вот это – зануление
Этому человеку повезло!
Он прикоснулся к корпусу, но неисправный прибор был занулен, т.е. включен в правильно смонтированную евророзетку.
Опять что-нибудь сгорит, но человек останется цел!
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
19 / 33 |
Нужна осторожность
Однако, никакое заземление не поможет, если мы будем делать так!
А.М. Шайдук (АГМУ) |
