А этот дом защищен неправильно!
Вот пример, когда усердие победило рассудок
Как Вы можете видеть, здесь устройство защитного отключения установлено сразу на два провода – фазный и нулевой.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
30 / 33 |
Вот что может произойти...
Если защита первой сработает на нулевом проводе, ток прекратится, но дом остается под напряжением!
Запрещено устанавливать защиту на нулевой провод.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
31 / 33 |

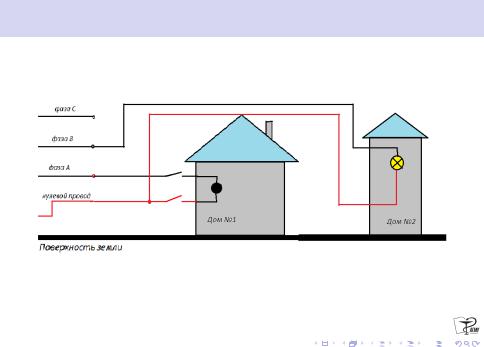

Даже правильная защита не спасает..
В этом доме сгорит неработающий в этот момент телевизор стоимостью 70 тысяч рублей, микроволновка, холодильник и блок питания ноутбука. Все они оказались под напряжением 380 вольт! Зато паяльник останется цел.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
32 / 33 |
Заземляйте нулевой провод у своего дома
Теперь все правильно.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
33 / 33 |
