§4. Что такое трехфазный ток?
В рассказе, который Вы услышали в предыдущем параграфе, есть серьезное упрощение.
Настоящие электростанции устроены немножко лучше.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
23 / 33 |
Генератор трехфазного тока
Можно крутить сразу несколько обмоток!
Можно крутить магнит, а напряжение снимать с нескольких обмоток. Вот на рисунке показаны сразу ТРИ генератора в одном.
От такой электростанции выходит сразу шесть проводов.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
24 / 33 |
Питание потребителей
Три провода соединяют вместе и заземляют.
От электростанции идут четыре провода – один нулевой и три фазных.
Это и есть то, что называют «трехфазный ток»
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
25 / 33 |
Свойства трехфазного тока
Напряжение между любыми фазными проводами Uô = 380 Â
Напряжение между фазным проводом (любым) и нулевым
проводом Uë = 220 Â
К дому, поликлинике, школе и т.д. подходит фазный провод и нулевой провод.
К другому дому, другой поликлинике подходит другой фазный провод и нулевой провод
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
26 / 33 |
Электроснабжение разных домов

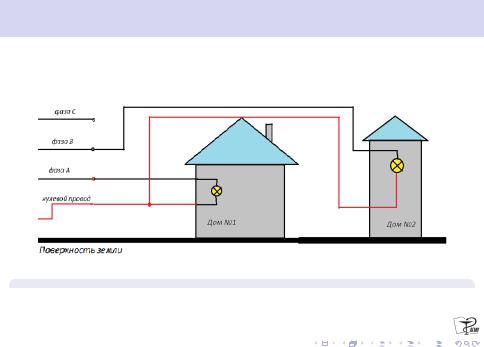

Схема электроснабжения разных домов. Горящие лампы
символизируют электрических потребителей.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
27 / 33 |
Электроснабжение разных домов
Схема электроснабжения разных домов. Горящие лампы
символизируют электрических потребителей.
Рано или поздно, но эти дома сгорят! Они сгорят из-за короткого замыкания!
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
27 / 33 |
§5. Как защитить электрические провода от перегрузки?
Нужно сделать так, чтобы при слишком большом токе электрическая цепь разрывалась.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
28 / 33 |
Дом номер 1 защищен!
Вот здесь на доме №1 есть устройство защитного отключения («предохранитель»). При превышении допустимого тока цепь разомкнется и пожара не будет.
А.М. Шайдук (АГМУ) |
Медицинская техника |
Лечебное дело |
29 / 33 |
