3. Глоссарий системы КОМПАС-3D

(порядок расположения терминов соответствует их расположению в панелях инструментов)

Точка – векторный элемент, характеризуемый координатами и стилем (точка, крест, звезда и др.). Расширения:

•точки по кривой – позволяет построить задаваемое количество точек, равномерно расположенных на какой-либо кривой (деление кривой на одинаковые участки),

•точка пересечения двух кривых – позволяет построить точки пересечения двух отрезков или кривых;

•все точки пересечения кривой – позволяет построить точки в местах всех пересечений указанной кривой с другими кривыми;

•точки на заданном расстоянии по кривой – позволяет построить задавае-

мое количество точек на кривой, находящихся на задаваемом расстоянии от заданной точки (т) на этой кривой и друг от друга.

Кривая – обобщенное понятие, обозначающее отрезок, дугу или сплайн. Вспомогательная прямая – бесконечная линия, проходящая через точку (т1) и задаваемая второй точкой (т2) или углом наклона к оси абсцисс, не выводимая на печать. Расширения:

•горизонтальная,

•вертикальная,

•перпендикулярная,

•касательная в точке кривой,

•касательная из внешней точки,

•касательная к двум кривым,

•биссектриса.

Отрезок – отсек прямой линии, характеризуемый начальной (т1) и конечной (т2) точками, длиной, углом наклона к оси абсцисс, стилем (основная, штриховая, осевая и др.). Расширения:

•параллельный отрезок

•перпендикулярный отрезок

•касательный отрезок через внешнюю точку

•касательный отрезок через точку на кривой

•отрезок касательный к двум кривым

Непрерывный ввод объектов – непрерывная последовательность отрезков, дуг и сплайнов, выполняемых стилем по выбору. Меню команды:

•Замкнуть – позволяет замкнуть создаваемую последовательность объектов, соединяя точку, введенную последней, с начальной точкой последовательности.

•Новый ввод – позволяет создавать новую последовательность без выхода из команды.

•Отрезок – позволяет создавать непрерывный ряд отрезков.

71

•Параллельный (перпендикулярный, касательный) отрезок – позволяет создавать отрезок, параллельный (перпендикулярный, касательный) имеющемуся.

•Дуга по трем точкам – позволяет создавать последовательность дуг, задавая вторую (т2) и третью (т3) точки.

•Сопряженная дуга – позволяет создавать последовательность сопряженных дуг, задавая координаты очередной точки (т2) или радиус.

•Сплайн (кривая Безье, NURBS-кривая) – позволяет создавать сплайн, задавая координаты очередной точки (окно т).

Окружность – циркульная кривая, задаваемая центром и точкой на окружности или радиусом, выполняемая разными стилями с осями или без осей. Расширения:

•Окружность по трем точкам,

•Окружность с центром на объекте,

•Окружность, касательная к одной кривой,

•Окружность, касательная к двум кривым,

•Окружность, касательная к трем кривым,

•Окружность по двум точкам.

Угол – направление прямой (вспомогательной, отрезка, оси и др.), задаваемое в градусах (в десятичном измерении). Положительное направление – против часовой стрелки. Допускается задавать отрицательные значения.

Дуга – часть окружности, задаваемая центром, радиусом, начальной (угол 1) и конечной (угол 2) точками, выполняемая разными стилями в двух направлениях

– по или против часовой стрелки. Расширения:

•Дуга по трем точкам,

•Дуга, касательная к кривой,

•Дуга по двум точкам,

•Дуга по двум точкам и углу раствора.

Эллипс – геометрическая фигура, задаваемая центром, величиной полуосей (длина 1 и длина 2) и углом наклона полуоси 1, выполняемая разными стилями с осями или без осей. Вариант: центр, вершина (т1 или т2) и величина второй полуоси. Расширения:

•Эллипс по диагонали прямоугольника,

•Эллипс по центру и вершине прямоугольника,

•Эллипс по центру, середине стороны и вершине параллелограмма,

•Эллипс по трем вершинам параллелограмма,

•Эллипс по центру и трем точкам,

•Эллипс, касательный к двум кривым.

Линия (новинка) – позволяет построить линию, состоящую из отрезков и сопряженных с последним из них дуг окружностей разными стилями (упрощенный вариант команды Непрерывный ввод объектов). Предусмотрены возможности нового ввода, прерывания последовательности, а также разные способы ввода отрезков и дуг.

72

Кривая Безье – позволяет создать произвольную кривую линию по задаваемым точкам (т) разными стилями в разомкнутом или замкнутым режиме построения. Расширения:

•Ломаная,

•NURBS - кривая.

Фаска – позволяет построить отрезок, соединяющий два перпендикулярных отрезка с усечением или без усечения последних. Предусмотрены варианты: по двум катетам (длина 1 и длина 2), по катету (длина 1) и углу (45° и др.). Расширение:

• Фаска на углах многоугольника.

Скругление – позволяет выполнить сопряжение двух отрезков дугой окружности задаваемого радиуса с усечением и без усечения. Расширение:

• Скругление на углах многоугольника.

Прямоугольник – позволяет построить прямоугольник по вершине (т1) и второй вершине (т2) либо высоте и ширине разными стилями с осями и без осей. Расширения:

•Прямоугольник по центру и вершине,

•Многоугольник

Собрать контур – позволяет сформировать контур, последовательно обходя пересекающиеся между собой объекты.

Эквидистанта – позволяет создать эквидистанту произвольной кривой разными стилями с одной и (или) второй стороны задаваемыми радиусами. Спроецировать объект – позволяет создать в текущем эскизе проекцию вершины, ребра или грани созданной ранее 3D-модели.

Авторазмер (новинка) – позволяет построить размер (линейный или диаметральный), тип которого автоматически определяется системой в зависимости от того, какие объекты указаны для простановки размера.

Разбить кривую – позволяет разбить объект в какой-либо точке на две части.

73

4. Использование слоев

Слой – это уровень, на котором размещена часть объектов фрагмента или вида чертежа.

Слои являются полной аналогией использования калек с изображениями, накладываемых друг на друга при ручном проектировании.

Слой может находиться в различных состояниях (статусах): текущий, активный, фоновый и невидимый.

Система КV9 позволяет создать 255 слоев.

Задание. Создать параметрический чертеж вала, поместив его объекты в разные слои и придав им разный статус.

П р и м е ч а н и е. При параметрических перестроениях длины вала осевая линия постоянно должна выходить за контур в среднем на 3 мм (допускается 1–5мм).

1.Создать новый фрагмент.

2.Присвоить имя Слои.

3.Настроить режим параметризации построений.

4.По размерам (рис. П1) построить контур вала с привязкой к началу отсчета.

50

25

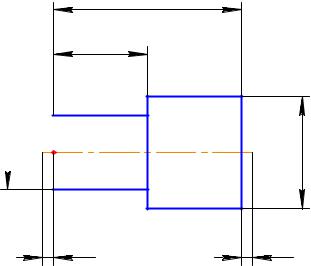

Рис. П1. Параметрическая модель вала

5.Построить ось вала так, чтобы ее концы выступали за контур на 3 мм.

6.Проставить параметрические размеры (рис. П1).

7.Создать слой 1. Для этого щелкнуть на кнопке Состояние слоев в ИП Текущее состояние. В диалоговой карточке щелкнуть на кнопке Новый. В диалоговом окне Параметры слоя нажать кнопку ОК.

8.Погасить диалоговую карточку Состояние слоев. ОК.

9.Аналогично создать слои 2 и 3.

10.Перенести линейные размеры 3 в слой 1. Для этого выделить оба размера, щелкнуть правой клавишей на одном из них, в появившемся контекстном

74

меню выбрать команду Изменить слой, в диалоговом окне Выберите слой сделать текущей строку с номером 1, нажать кнопку ОК.

11.Аналогично линейные размеры 25 и 50 мм перенести в слой 2.

12.Диаметральные размеры 20 и 30 мм перенести в слой 3.

13.Погасить слой 1. Для этого открыть диалоговое окно Состояние слоев в ИП Текущее состояние, сделать текущей строку 1, включить флажок Погасить, нажать кнопку. ОК.

14.Проверить работу модели. Для этого двойным щелчком выделить размер 50 мм, в диалоговой карточке установить значение 60 мм, ОК. Обратить внимание на то, что произошло перестроение, в том числе изменилась и длина осевой линии, по-прежнему выступающей за контур на 3 мм.

15.Самостоятельно перенести диаметральные размеры 20 и 30 мм в слой 2.

16.Присвоить слою 2 статус Фоновый.

17.Перенести линейные размеры 25 и 60 в слой 3.

18.Присвоить слою 3 статус текущий.

Пр и м е ч а н и я: 1. Текущий статус слоя (он всегда только один) позволяет выполнять в нем любые операции: ввода, редактирования и удаления объектов. 2. Системный слой 0 «по умолчанию» имеет статус активного. Он позволяет выполнять лишь операции редактирования и удаления объектов. 3. Элементы фонового слоя доступны только для выполнения операций привязки к точкам или элементам. 4. Элементы погашенного слоя полностью недоступны для любых операций.

19.Сохранить фрагмент (рис. П2).

60

25

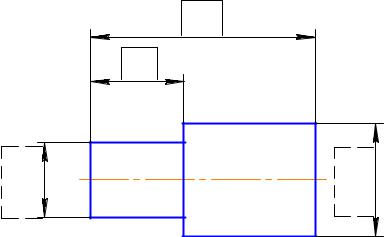

Рис. П2. Модель вала с разным статусом слоев
