Другой особенностью работы трансформатора является наличие в цепи регулировочной обмотки трансформатора и УР циркулирующего тока, определяемого из уравнения

Циркулирующий ток имеет индуктивный характер и увеличивает намагничивающий ток трансформатора на величину

противление намагничивающей ветви трансформатора с полным числом витков ωα + ωβ при отключенных УР.

Третьей особенностью трансформатора является то, что он имеет переменное внутреннее сопротивление, приведенное к числу витков вторичной обмотки

В формулах (3.1) и (3.5) принято: Zα и Zβ — полное сопротивление регулировочной и нерегулируемой частей сетевой обмотки, Z2 — полное сопротивление вентильной обмотки.

Вторичное напряжение трансформатора при увеличении тока нагрузки определяется из соотношения

21

Преобразователь с плавным бесконтакным регулированием напряжения, осуществляемым по схеме на рис.3.1, а, в пределах регулировочной зоны, (рис.3.2, а) позволяет получить внешние автоматические характеристики с различным уровнем стабилизации. Установлено, что одна и та же автоматическая характеристика может быть получена при различных соотношениях значений токов управления управляемых реакторов. Вид характеристик определяется функциональной зависимостью токов управления от напряжения питающей сети, тока нагрузки преобразователя и реализуется системой автоматической стабилизации напряжения тяговой подстанции (АСНТп). Из множества этих зависимостей необходимо определить оптимальную. За критерий оптимальности может быть принят коэффициент мощности агрегата, так как он в большей степени, чем другие показатели (статическая точность регулирования, длительность переходного процесса, мощность управления и т. д.), зависит от режима намагничивания реакторов. Следовательно, для заданной автоматической характеристики необходимо определить величины и соотношение токов управления с целью получения наибольших значений коэффициента мощности на всем диапазоне изменения нагрузки преобразователя.

Коэффициент мощности преобразователя при наличии полу- проводни-кового выпрямителя, большой катодной индуктивности определяется следующим уравнением:

где F1 = I1(1)/I1; ϕ1(1) = α + 2 3 γ, ,

F1 — коэффициент искажения формы кривой сетевого тока I1, вносимый выпрямителем,

I1(1) — основная гармоника сетевого тока,

ϕ1(1) — угол сдвига между основной гармоникой сетевого тока и напряжением питающей сети,

α, γ — углы задержки и коммутации тока вентилей коммутирующих фаз вентильной обмотки трансформатора.

Угол задержки появляется при регулировании напряжения с помощью управляемых полупроводниковых устройств. Известно, что в первом режиме работы вентилей выпрямителя, характеризуемого наибольшим значением коэффициента мощности, угол коммутации изменяется от 0 до 60 электрических градусов. Этот режим находится в диапазоне

22

mE2

определяемом уравнением

Cosγ = 1− Id xa ,

mE2

где Id — среднее значение выпрямленного тока,

Е2 — действующее значение фазной ЭДС вентильной обмотки, ха — реактивное сопротивление цепи коммутации,

m — число пульсаций выпрямленного напряжения.

В отличие от обычного преобразователя, в котором сопротивление ха остается неизменным, в рассматриваемом преобразователе его величина зависит от степени намагничивания управляемых реакторов и определяется из выражения

где хβ — реактивное сопротивление нерегулируемой части сетевой обмотки,

х2 — реактивное сопротивление вентильной обмотки, хρ2 — реактивное сопротивление УР2, хс — реактивное сопротивление питающей сети.

Выпрямленное напряжение преобразователя после подстановки формул (3.4, 3.9) в известное аналитическое выражение внешней характеристики приводится к виду

kв, kсх — коэффициенты, определяемые схемой выпрямления. Таким образом, угол коммутации вентилей, выпрямленное напряжение и коэффициент мощности преобразователя зависят от

подмагничивания реакторов.

Из формул (3.7–3.10) следует, что максимальный коэффициент мощности преобразователя с регулированием выпрямленного

23

напряжения управляемыми реакторами имеет место при минимальных значениях сопротивления (1− ρ)xρ2 .

Экспериментальные исследования реальных преобразователей с трансформаторами ТДПУ-20000/10 (35) и ТДП-16000/10

среакторами РТДП-6300/10 (35) показывают, что с уменьшени-

ем (1− ρ)xρ2 при малых нагрузках преобразователя наблюдается снижение косинуса фи. Такое снижение вызвано увеличением потерь реактивной мощности за счет наличия в контуре регули-

ровочной обмотки и УР циркулирующего тока Iц.

Чем меньше сумма сопротивлений хр1 + хр2, тем больше намагничивающий ток трансформатора и тем меньше косинус фи. Снижение косинуса фи имеет место также у преобразователей

странсформаторами обычной конструкции. Максимальное значение косинуса фи у таких трансформаторов наблюдается при нагрузках 0,3–0,5 от номинальной и снижается относительно этого максимума как при уменьшении, так и при увеличении тока нагрузки преобразователя. С ростом нагрузки преобразователя косинус фи снижается из-за возрастания угла коммутации. Для рассматриваемого преобразователя наибольший косинус фи

обеспечивается значениями сопротивлений хр1, хр2, при которых намагничивающий ток и угол коммутации минимальны. В первом режиме работы вентилей косинус фи будет наибольшим при максимальном значении (хр1 + хр2) и одновременно минимальной ве-

−ρ)xρ2 .

Расчет оптимального по косинусу фи закона управления позволил при сохранении первого режима работы вентилей преобразователя установить следующую реализацию оптимального управления:

1.В режиме холостого хода реакторы УР1 и УР2 практически размагничены и на управление затрачивается минимальная мощность. По мере роста тока нагрузки реактор УР2 намагничивается, а ток управления УР1 изменяется незначительно.

2.Регулирование напряжения осуществляется подмагничиванием реактора УР2, а роль УР1 сводится в основном к ограничению циркулирующего тока, что позволило заменить его на неуправляемый реактор НР1 (прил. П.2).

На рис. 3.1, б приведена принципиальная схема бесконтактного РПН трансформатора с помощью управляемого и неуправляемого реакторов, для которой соответствуют принцип действия

иосновные соотношения (3.1−3.6) схемы на рис. 3.1, а.

24

Лекция 4

Система автоматической стабилизации напряжения тяговой подстанции (АСНТп)

Обеспечение высокой точности регулирования напряжения преобразовательных тяговых агрегатов связано, как следует из 1.2, со снижением потерь электрической энергии от «уравнительных токов» в контактной сети между смежными тяговыми подстанциями.

Решение этой задачи рассмотрим на примерах непрерывных систем автоматического регулирования с использованием элементов электромагнитной логики и дискретных систем на базе интегральных микросхем.

Разомкнутая САР с введением в систему тока нагрузки и напряжения питающей сети, реализованная на базе регулятора ШАУН1, тягового трансформатора ТДРУ-20000/35 и реактора РТДП6300/35 позволила получить в процессе эксплуатационных испытаний погрешность (снижение точности) регулирования до ± 1,5 %.

Непрерывная замкнутая по выходному напряжению на базе шкафов ШАУН2, ШАУНЗ, тяговых трансформаторов с нулевой (ТДПУ-20000/10) и трехфазной мостовой (ТДП-16000/10) шестипульсовыми схемами выпрямления, реактором РТДП-6300/10 обеспечила снижение погрешности регулирования до ±1 %.

На рис. 4.1 представлены два варианта регулирующего органа при построении системы АСНТп. По первому варианту регулирование напряжения тягового трансформатора осуществляется двумя управляемыми реакторами УРI-УР2, включенными в отводы регулировочной части первичной обмотки трансформатора (рис. 4.1, а).

Автоматический регулятор Р — шкаф автоматического управления напряжением ШАУНЗ (Приложение П.2) осуществляет изменение токов управления реакторов с учетом оптимального по коэффициенту мощности алгоритма управления. При изменении подмагничивания магнитопроводов осуществляется плавное бесконтактное изменение выпрямленного напряжения в пределах регулировочной зоны между естественными внешними характеристиками I и 2 (рис. 3.2, а), соответствующим предельным режимам намагничивания реакторов. В качестве усилителей мощности применены магнитные усилители.

25

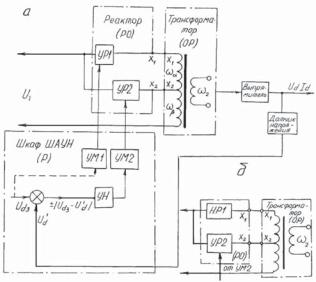

Рис. 4.1. Развернутая функциональная схема преобразовательного агрегата с автоматическим регулированием напряжения

а— с управляемыми реакторами УР1-УР2;

б— с неуправляемым НР1 и управляемым УР2 реакторами

По второму варианту регулирование напряжения осуществляется несимметричным реактором (неуправляемый реактор HРI — управляемый реактор УР2). При этом упрощается функциональная схема регулятора путем исключения усилителя мощности УМI (рис. 4.1, а). Упрощение схемы управления достигается в этом варианте обеспечением постоянного сопротивления реактора НР1 для стабилизированных характеристик вида 7−10 (рис. 3.2).

С целью снижения потерь электрической энергии на собственные нужды, повышения быстродействия шкафа управления ШАУН и повышения точности регулирования напряжения одним или несколькими параллельно работающими полупроводниковыми преобразователями был разработан и исследован в условиях эксплуатации шкаф управления ШАУН4 на базе непрерывной логической схемы шкафа ШАУН3 с выходным тиристорным мостом (рис. 4.2). Блок импульсного управления обеспечивает возможность работы в ручном и автоматическом режимах с фор-

26

мированием пачки положительных импульсов частотой 4 кГц и длительностью импульса 20−30 мкс. Угол импульсного регулирования лежит в пределах от 0 до 180 электрических градусов. Управляющий сигнал на блок управления поступает с выхода логической схемы шкафа ШАУН4.

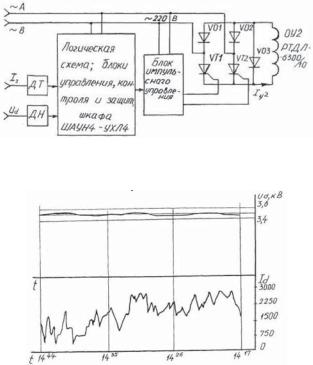

Рис. 4.2. Структурная схема шкафа ШАУН4 с тиристорным выходным усилительным блоком

Рис. 4.3. Копии лент регистрирующих приборов напряжения Ud и тока Id тяговой подстанции

На рис. 4.3 представлены копии лент регистрирующих приборов напряжения и тока полупроводникового преобразователя в режиме стабилизации напряжения на уровне 3500 В. Погрешность стабилизации напряжения при изменении тока нагрузки от 700 до 3000 А составляет не более ± 1 %.

С целью дальнейшего повышения статической точности регулирования напряжения, снижения энерго- и металлоемкости регулятора осуществлен переход от непрерывных (на базе элек-

27

тромагнитных и полупроводниковых элементов) к дискретным (цифровым) принципам построения системы регулирования.

Произведена замена логической схемы шкафа управления ШАУН4 непрерывного действия на логический блок на базе цифровой полупроводниковой техники — интегральных микросхем. Шкаф ШАУН5 с использованием цифровой логики и выходного тиристорного моста обеспечивает стабилизацию напряжения на шинах 3,3 кВ на заданном уровне с минимальной погрешностью

± 0,6 % при изменении напряжения питающей сети от 10 до 11 кВ и тока нагрузки от 200 до 3100 А.

Применение цифровой техники определило высокую точность, помехозащищенность и возможность реализации более сложного закона управления системы.

Функциональная схема системы электроснабжения с использованием на тяговых подстанциях системы автоматической стабилизации напряжения АСНТп представлена на рис. 4.4.

Рис. 4.4. Функциональная схема системы электроснабжения с устройствами стабилизации напряжения на тяговых подстанциях

Стабилизация напряжения на выходных шинах тяговых подстанций с помощью системы АСНТп (рис. 4.4) компенсирует потери напряжения на внутреннем сопротивлении подстанции, на сопротивлении питающей сети и повышает напряжение в контактной сети фидерных зон. Повышение на тяговых подстанциях уровня стабилизации напряжения, применяемое для компенсации потерь напряжения в контактной сети от тяговой подстанции до электровоза, работающего в режиме тяги, снижает эффективность применения на электровозах рекуперативного торможения.

28

Лекция 5

Система автоматического регулирования напряжения в контактной сети «Сирена»

От качества напряжения в контактной сети, как известно, зависит обеспечение надежной и экономичной эксплуатационной работы электроподвижного состава и в целом системы электроснабжения. Напряжение на токоприемнике электровозов при условии обеспечения проектируемых размеров движения при заданных скоростях и массах поездов на практике значительно отличается от оптимального (номинального) значения за счет потерь напряжения в контактной сети от шин тяговой подстанции до токоприемника электровозов.

Поэтому для повышения напряжения в контактной сети в тяговом режиме работы электровозов и для обеспечения эффективности электрического торможения в режиме рекуперации необходимо изменение напряжения непосредственно в контактной сети, с помощью устройств регулирования напряжения тяговых подстанций. Для этого разработано «зонное» регулирования напряжения в контактной сети.

Рис. 5.1. Структурная схема системы электроснабжения с использованием устройства регулирования напряжения «Сирена»

«Зонное» регулирование обеспечивает на одной или на нескольких фидерных зонах непрерывное и одновременное для всех фидерных зон регулирование напряжения в контактной сети. Разработанная на основе «зонного» регулирования система автоматического регулирования напряжения в контактной

29

сети «Сирена» (рис. 5.1) включает систему АСНТп, аппаратуру передачи и приема информации о напряжении на фидерных зонах (устройство телеизмерения ТИ) и блок цифрового регулятора ЦР. Основной задачей системы «Сирена» является улучшение качества напряжения в контактной сети в тяговом режиме работы электровозов с обеспечением эффективного электрического торможения в режиме рекуперации.

Учитывая, что на зоне питания может находиться не один электровоз и поддержание постоянного напряжения на токоприемниках всех электровозов практически и теоретически неосуществимо, система «Сирена» обеспечивает регулирование напряжения в контактной сети в зоне наибольшего понижения напряжения, например около поста секционирования, за счет изменения уровня напряжения на шинах тяговых подстанций.

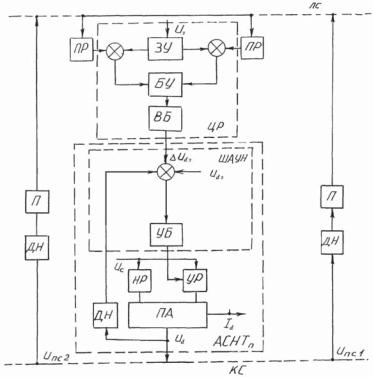

Рис. 5.2. Функциональная схема системы «Сирена»
