мости работы транзистора в режиме насыщения получим, что H21э min = 1,5…2,
т. е. ток базы должен быть всего лишь в два раза меньше, чем ток коллектора.
Поэтому в современных ИВЭП в качестве силового ключа применяются только МДП транзисторы.
Временные диаграммы работы силового каскада показаны на рис. 5, а, б.
Силовой каскад ОПНО может работать в двух режимах. Первый из них – ре-
жим непрерывных токов (НТ) – характеризуется тем, что в любой из моментов времени работы преобразователя ток в индуктивности намагничиванияLm
трансформатора, являющийся суммой токов первичной w1 (ток стока iс транзи-
стора VTs) и вторичной w2 (ток iв, протекающий через диод VDв) обмоток транс-
форматора TV, не становится равным нулю. Второй режим – режим прерыви-
стых токов (ПТ) – характеризуется наличием нулевого значения тока в индук-
тивности Lm в конце интервала времени выключенного состояния транзистора
VTs, т. е. в режиме ПТ происходит полный разряд тока, накопленного в преды-
дущем такте работы (при включенном состоянии VTs) преобразователя в индук-
тивности Lm. Каждый из режимов обладает своими достоинствами и недостат-
ками, которые будут рассмотрены далее.
4.1. Работа силового каскада в режиме непрерывных токов
Временные диаграммы работы силового каскада в режиме НТ приведены на рис. 5, а. На них для упрощения и наглядности рассмотрения процессов ра-
боты не показан ток в индуктивности намагничиванияLm трансформатора TV,
однако вид временной диаграммы тока в этой индуктивности может быть полу-
чен путем геометрического суммирования графиков токаiс и iв. На интервале времени tи на затвор транзистора VTs подается управляющий импульс напряже-
ния Uу, что вызывает включение VTs. Вследствие этого первичная обмоткаw1
подключается к источнику напряжения Еп и через неё начинает протекать ток iс
стока VTs.
14
а |
|
|
|
U у |
|
|
|
|
|
|
t |
|
tи |
|
|
uси |
|
T |
|
|
|
U си max и U си max |
t |
|
|
|
|
iс |
|
|
|
|
I с m ax и |
I с max |
|
Iс0 |
|
|
|
|
|
t |
|
|
|
|
|
|
tрасс |
|
|
iв |
|
|
|
|
Iв обр и |
I в max |
|
|
Iв0 |
t |
|
|
|
||
uн |
|
|
|
Uн |
|
DUн |
t |
|
|
|
б |
|
|
Uу |
|
|
|
t |
|
tи |
|
|
uси |
T |
|
Еп |
U си max и U си max |
|
t |
||
|
||
|
tразр |
|
iс |
|
|
|
I с max |
|
|
t |
|
iв |
|
|
|
I в max |
|
|
t |
|
|
tразр |
|
uн |
|
|
Uн |
DUн |
|
|
t |

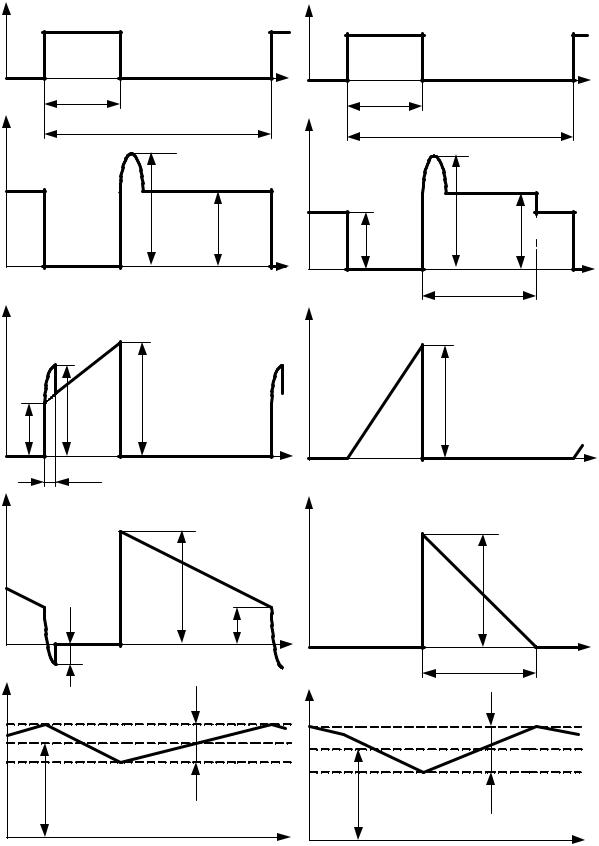

Рис. 5. Временные диаграммы работы силового каскада ОПНО :
а – в режиме НТ, б – в режиме ПТ
15
Силовой каскад ОПНО на этом интервале времени представляется экви-
валентной схемой рис. 6, где ключ S условно отображает транзистор VTs.
+ |
L1 |
|
Еп |
||
w1 |
||
S |
Рис. 6. Эквивалентная схема силового каскада на этапе накопления тока в индуктивности
Рассмотрим сначала работу силового каскада в упрощенном виде, б з учета кратковременных коммутационных процессов переключения, опреде-
ляющих электрические параметры показанных на временных диаграммах им-
пульсов тока Iс max и, Iв обр и напряжения Uси max и. Эти кратковременные процессы будут описаны далее.
Предположим, что к начальному моменту времени включенного состоя-
ния VTs (ключ S замкнут) в индуктивности L1 первичной обмотки w1 силового трансформатора TV существовало начальное значение тока стокаIс0 (см. вре-
менные диаграммы iс рис. 5, а). Полярность включения обмоток w1 и w2 транс-
форматора TV такова (см. обозначения начала обмоток точками схемы рис. 4),
что на интервале времени tи диод VDв заперт обратным напряжением. Следова-
тельно, на интервале времени tи вторичная обмотка w2 разомкнута и не влияет на процессы работы силового каскада.
После замыкания ключа S в индуктивности L1 начинается увеличение то-
ка по линейному закону
i |
(t )= I |
c0 |
+ |
Eпt |
. |
(4.1) |
|
||||||
с |
|
|
L1 |
|||
|
|
|
|
|
К концу интервала времени tи увеличивающийся ток стока достигает зна-
чения
Iс мax |
= Ic0 |
+ |
Eпtи |
. |
(4.2) |
|
|||||
|
|
|
L1 |
|
16
Следующий этап работы силового каскада начинается после снятия сиг-
нала Uу, т. е. после выключения транзистора VTs. Эквивалентная схема силово-
го каскада для интервала времени tп = Т – tи приведена на рис. 7. Здесь электри-
ческая цепь, состоящая из элементов Сф1, Lф, Сф2, эквивалентно представлена источником напряжения Uн.
|
+ |
|
L2 |
VDв |
|
Uн |
||
w2 |
||
|
Рис. 7. Эквивалентная схема силового каскада на этапе разряда индуктивности в нагрузку
После того как транзистор VTs выключится, увеличение тока в индуктив-
ности намагничивания трансформатораTV прекращается, и в соответствии с законом самоиндукции
e |
= -L |
di |
, |
(4.3) |
|
||||
L |
|
dt |
||
|
|
|
напряжения на его обмотках изменяют полярность. Это приводит к открыва-
нию диода VDв и последующему разряду тока, накопленного в индуктивности намагничивания, в нагрузку Uн. Для показанного на временных диаграммах
(см. рис. 5, а) начального значении тока Iв max в индуктивности L2 вторичной обмотки w2 трансформатора TV функция уменьшения тока имеет вид
iв (t )= Iв max |
- |
Uнt |
. |
(4.4) |
|
||||
|
|
L2 |
|
Из выражения (4.4) может быть определена длительность полного разря-
да индуктивности L2
tразр |
= |
L2 Iв max |
. |
(4.5) |
|
||||
|
|
Uн |
|
Как было показано выше, режим НТ характеризуется отсутствием нуле-
вого значения тока на любом из интервалов времени работы силового каскада.
17
В этом случае, исходя из выражения (4.5), условие функционирования силового каскада ОПНО в режиме НТ определяется неравенством
t |
= T - t |
|
< |
L2 Iв mаx |
. |
(4.6) |
и |
|
|||||
п |
|
|
U н |
|
||
|
|
|
|
|
Значение тока Iв0, который будет существовать к концу интервала време-
ни tп, равно
Iв0 |
= Iв mаx |
- |
Uнtп |
. |
(4.7) |
|
|||||
|
|
|
L2 |
|
Это выражение определяет также значение токаIс0, который может быть найден при помощи известных из курса ТОЭ формул приведения для транс-
форматора. Следовательно, значение тока Iс0 в индуктивности L1 определяется длительностью интервала времени tп. Одновременно с этим, как видно из (4.7),
увеличение амплитуды импульса Iв max приводит к увеличению тока Iв0.
Далее рассмотрим кратковременные коммутационные процессы пере-
ключения транзистора VTs и диодаVDв, которые определяют энергетические характеристики ОПНО при высоких частотах преобразования постоянного на-
пряжения.
Как известно из курса электроники, полупроводниковый диод с p-n пере-
ходом обладает определенной инерционностью, и время его выключения зави-
сит от длительности рассасывания избыточных зарядов из полупроводниковой структуры [1, 2]. Этот интервал времени, называемый временем рассасывания избыточных носителей зарядов tрасс, показан на временных диаграммах токовiс
и iв (см. рис. 5, а).
При включении VTs на диод VDв поступает напряжение обратной(запи-
рающей) полярности. Однако в силу инерционности, т. е. наличия у диода ин-
тервала времени tрасс, он продолжает оставаться открытым, что определяет по-
явление в стоковой цепи транзистораVTs импульса тока значительной ампли-
туды Iс max и, показанного на графике iс временных диаграмм (см. рис. 5, а). Оче-
18
видно, что для уменьшения длительности интервала времениtрасс необходимо применение быстродействующих диодов.
Причина появления этого импульса тока может быть проиллюстрирована эквивалентной схемой (рис. 8), определяющей процессы работы силового кас-
када на рассматриваемом этапе времени tрасс.
Zпар |
|
+ |
VDв* |
Еп |
Uн* |
S |
+ |
Рис. 8. Эквивалентная схема силового каскада на этапе времени рассасывания tрасс
Здесь в комплексное сопротивлениеZпар входят паразитные параметры первичной и вторичной цепей силового каскада ОПНО: активные сопротивле-
ния и индуктивности рассеяния обмотокTV, реактивные и активные сопротив-
ления проводников и .т п. Напряжение Uн* пересчитано при помощи формул приведения из вторичной обмотки TV в первичную. Это же относится и к пара-
метрам выпрямительного диода VDв*.
Как видно из схемы рис. 8, источники напряжения включены последова-
тельно и согласно, так что в цепи действует сумма напряженийEп + Uн*. Вели-
чина сопротивления Zпар обычно мала, так как силовой каскад должен обладать высоким КПД. Это приводит к большой амплитуде импульса токаIс max и в ре-
альных схемах ОПНО. При недостаточном быстродействии диода VDв, т. е. при большой длительности промежутка времени tрасс может выполняться соотноше-
ние Iс mаx и ³ Iс mаx. Это снижает надежность работы силового каскада из-за зна-
чительной перегрузки транзистора VTs по току стока, что в значительной степе-
ни сказывается при высоких частотах преобразования энергии постоянного на-
пряжения в ОПНО: fпр = 1 ¤Т. Появление импульса тока Iс max и уменьшает КПД силового каскада.
19
Импульс тока Iс mаx и обусловлен протеканием через диодVDв обратного
(рассасывающего) тока. Амплитуда импульса обратного тока Iв обр (см. времен-
ные диаграммы рис. 5, а) определяется теми же параметрами, что и импульс то-
ка стока, и количественно находится путем пересчетаIс mакс и по известным из курса ТОЭ формулам приведения трансформатора.
Таким образом, наличие инерционности диода VDв вызывает появление кратковременных импульсных токов значительной амплитуды через транзи-
сторный ключ и выпрямительный диод, что обусловливает снижение надежно-
сти работы и уменьшение КПД преобразователя.
Очевидно, что наиболее рационально применение в ИВЭП в качестве вы-
прямителей диодов Шоттки, у которых tрасс = 0.
Рассмотрим работу демпфирующей цепи ДЦ(см. рис. 2). Она состоит из резистора Rд, конденсатора Сд и диода VDд, (см. рис. 4). Необходимость введе-
ния такой цепи обусловлена следующими характерными процессами работы силового каскада.
Трансформатор TV практически всегда обладает индуктивностью рассея-
ния Ls обмоток. Перед выключением транзистора VTs ( в конце интервала вре-
мени tи) ток его стока был равен Iс mах (см. рис. 5, а). Этот же ток протекал и че-
рез индуктивность Ls. Упрощенная эквивалентная схема преобразователя на интервале времени запирания VTs, т. е. после размыкания ключа S приведена на рис. 9.
+ |
Rд |
Сд |
(-) + |
|
|||
Еп |
|
VDд |
Ls |
- |
|
(+) - |
|
|
|
||
|
S |
|
|
|
|
|
Рис. 9. Эквивалентная схема силового каскада на этапе демпфирования импульса напряжения сток-исток
20
Здесь полярность напряжения на индуктивностиLs, которая указана без скобок, соответствует замкнутому состоянию ключа S. После размыкания клю-
ча S увеличение тока стокаIс прекращается, в соответствии с законом самоин-
дукции (4.3) полярность напряжения на индуктивностиLs меняется на обрат-
ную. Это показано на рис. 9 знаками полярности в скобках. Если в схеме пре-
образователя отсутствует демпфирующая цепь, то в момент времени запирания транзистора на ключе образуется импульс напряжения, амплитуда которого в идеальном случае, когда в схеме ключа паразитные шунтирующие сопротивле-
ния будут равны бесконечности, будет также равна бесконечности. Это обусло-
вит отказ транзистора по причине превышения максимально допустимого -на пряжения коллектор-эмиттер.
После смены полярности напряжения на индуктивностиLs открывается диод VDд (схема рис. 9), накопленная в ней энергия тока поглощается конден-
сатором Сд , обеспечивая снижение амплитуды импульса напряженияUси max и
(см. рис. 5, а) на переходе сток-исток транзистора VTs. В зависимости от вели-
чины емкости и напряжения Uд0, которое существовало на конденсаторе Сд до момента времени размыкания ключаS, амплитуда импульса может быть раз-
личной. Очевидно, что чем больше емкостьСд и меньше напряжениеUд0, тем меньше будет амплитуда импульса напряженияUси max и. Для повышения на-
дежности работы преобразователя необходимо реализовать меры по сущест-
венному снижению амплитуды этого импульса, однако это требует определен-
ных энергетических затрат, что снижает КПД ИВЭП.
По окончании процесса разряда индуктивностиLs диод VDд запирается,
так как напряжение на обмотке w1 становится равным Uн*. После этого величи-
на напряжения сток-исток VTs изменяется и принимает значение, определяемое выражением
U си max = Еп +U н* . |
(4.8) |
Так как в последующем напряжение на конденсатореСд меньше, чем на обмотке w1, то он разряжается на резистор Rд. Для наиболее эффективной рабо-
