4.2. Определение величины нормированного кео
Нормированное значение КЕО (eN) вычисляется по формуле:
eN = eHmN,
где N – номер группы обеспеченности естественным светом (N = 2);
ен - значение КЕО (при верхнем и комбинированном освещении eH = 3);
екср - коэффициент светового климата (mN = 1.0)
e2вк = 3*1.0 = 3.0%
4.3. Определение расчетного значения кео
Расчеты коэффициентов естественной освещенности при боковом, верхнем и комбинированном освещении приведены в таблицах 1,2 и 3.

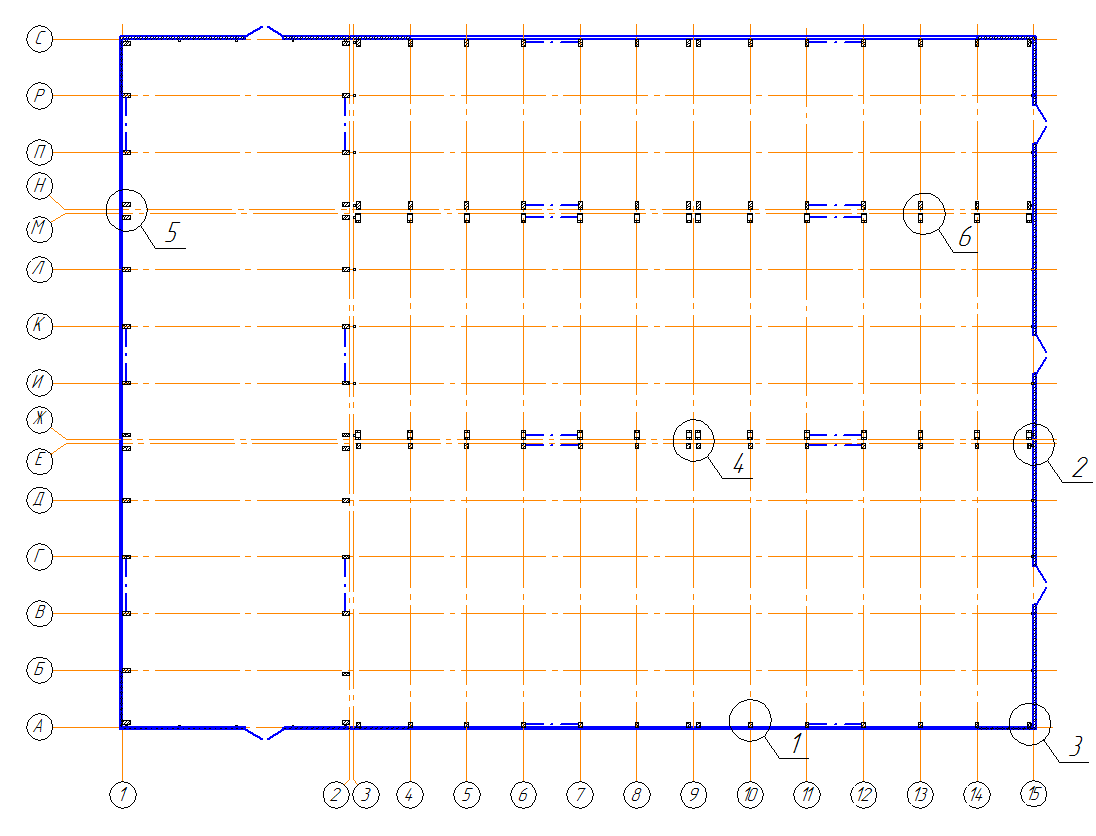

5. Привязки

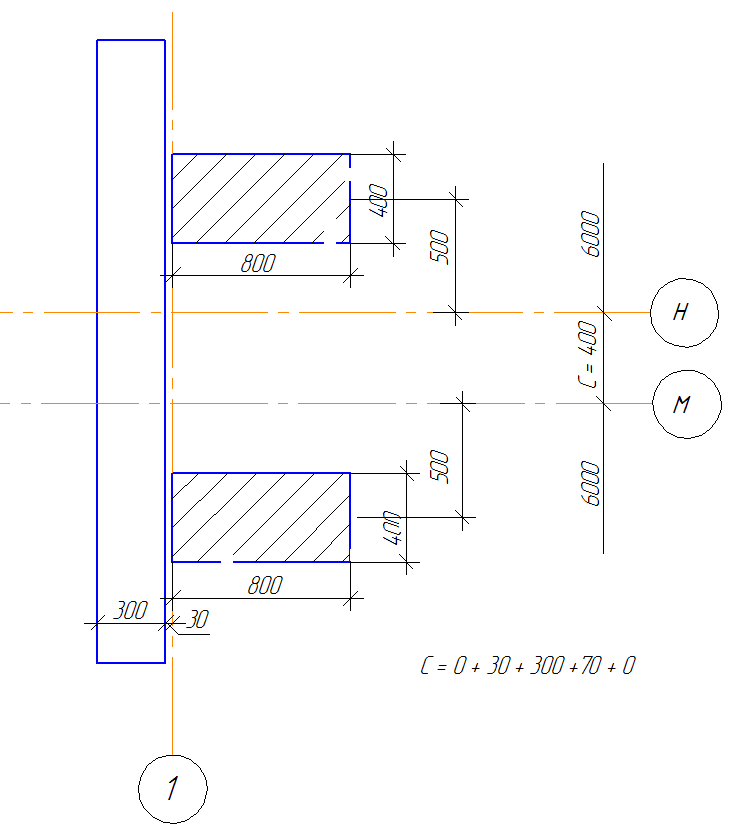

Привязка 1

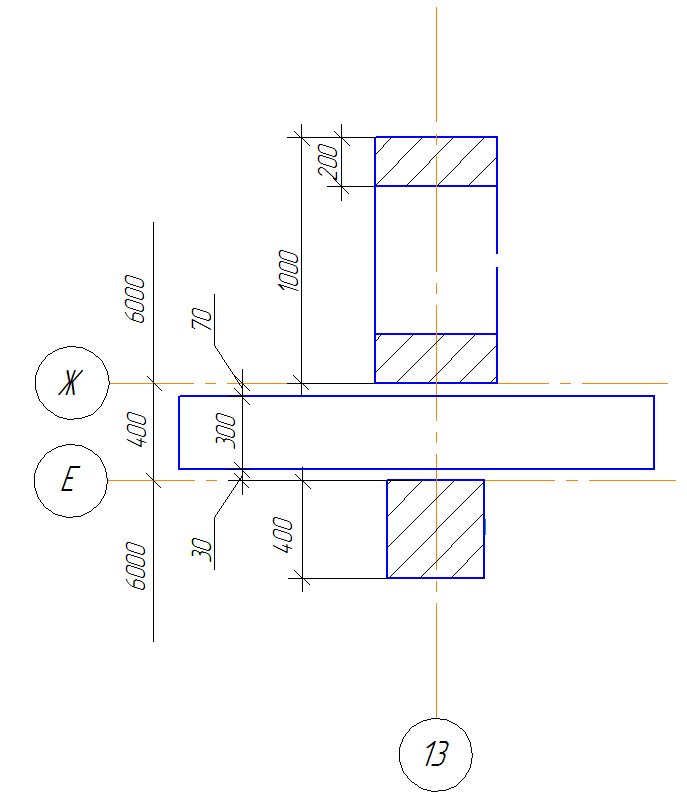

Привязка 2

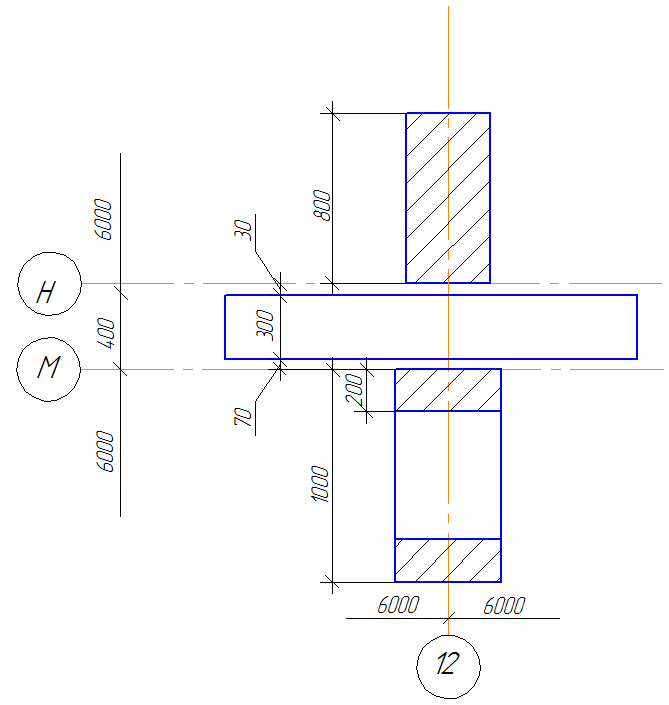

Привязка 2

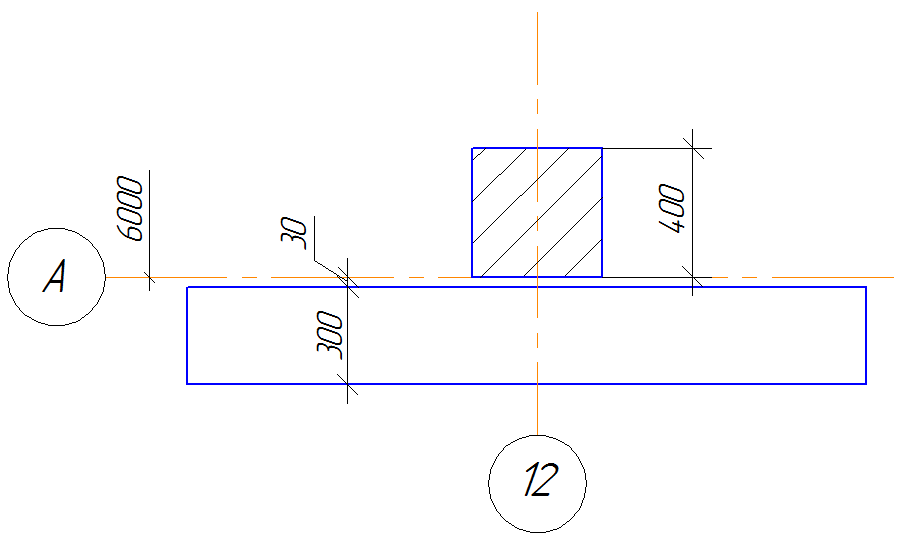

Привязка 3

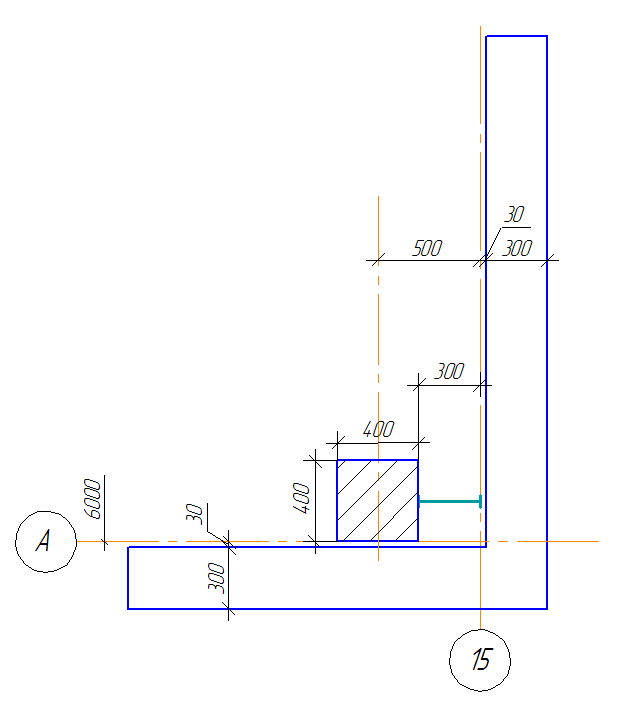

Привязка 4
Привязка 5
Привязка 6

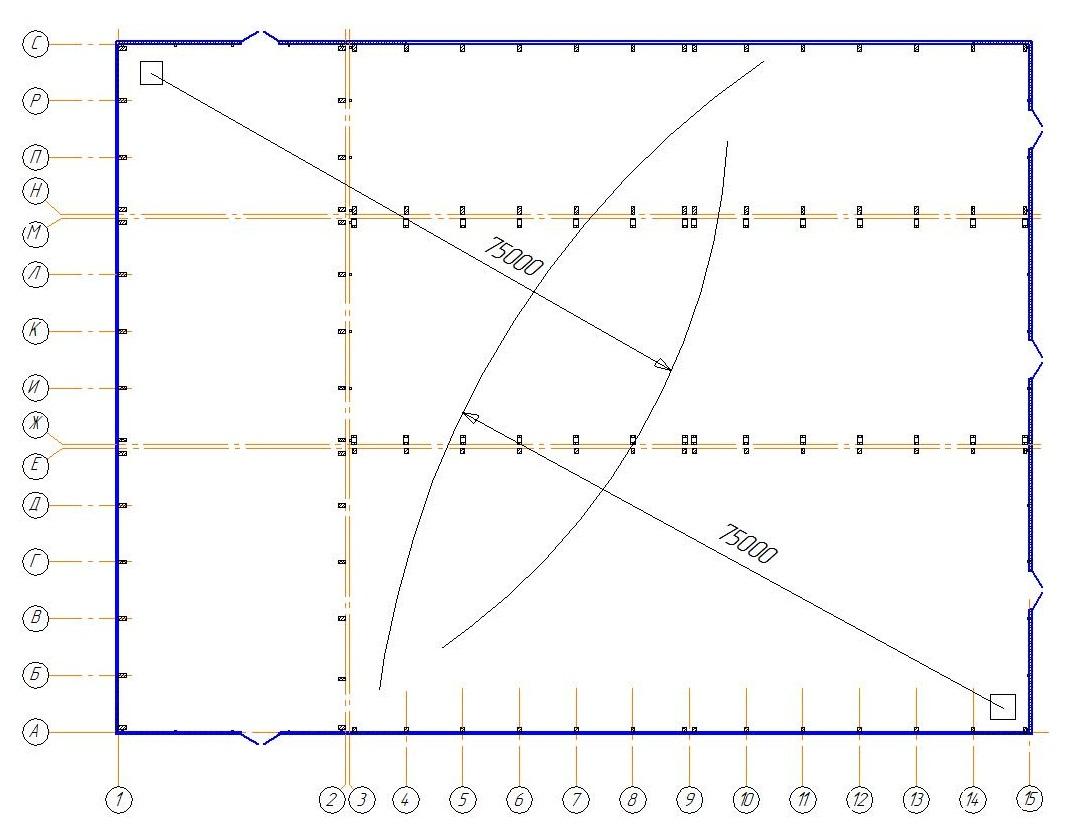

6. Технико – экономические показатели
1. Sобщ – общая площадь здания, определяемая как сумма площадей здания, измеренных в пределах внутренних поверхностей наружных стен
Sобщ = 97.5 * 73.4 = 7318.15 м2
2. Vстр – строительный объем здания, определяемый в пределах наружных поверхностей ограждающих конструкций, включая световые и аэрационные фонари, каждой из частей здания.
Vстр = 36325.242 + 30611.484 + 24435.963 + 25613.532 = 116986.211 м3
3. Kк – показатель компактности, равного отношению площади поверхности наружной оболочки здания к заключенному в ней объему
Kк = Sоб/ Vстр
Sоб – площадь поверхности наружной оболочки здания
Sоб = 3771,6 + 5738,8 + 4414,3 + 4480,1 = 18404,8 м3
Kк = 18404,8/116986.211 = 0.15
Вывод: полученные значения свидетельствуют о компактности и экономичности, ведущую к снижению удельного расхода энергии на отопление здания и материалов на наружные ограждения.
7. Санитарно – бытовые помещения
Группа производства |
Списочный состав работающих |
В т.ч. |
Количество смен |
Количество работающих в макс. смену |
В т.ч. |
Санитарно гигиеническое Оборудование | |||||||||
Мужчины |
Женщины |
Мужчины |
Женщины | ||||||||||||
Помещения общего назначения |
Помещения специального назначения | ||||||||||||||
Гардероб |
Умывальники |
Уборные |
Душевые | ||||||||||||
м |
ж |
м |
ж |
м |
ж |
М |
Ж | ||||||||
IIIВ |
170 |
102 |
68 |
2 |
100 |
60 |
40 |
204 |
136 |
6 |
4 |
4 |
3 |
8 |
6 |
Исходные данные сведены в таблице, приведенной ниже, с учетом требований в СНиП II-92-76 по санитарно-гигиеническому оборудованию в промышленном здании.
Бытовые помещения расположены в отдельно стоящем вспомогательном здании, но 40% от общего числа умывальников и унитазов расположены внутри цехов.
