ShPORA_PO_RADIO

1 Предмет радиоэлектроники.

Последнее десятилетие ознаменовалось бурным развитием ра­диотехники и электроники. Это ярко проявляется в освоении космоса, в системах теле- и радиовещания, связи, медицине и т.д. Сегодня трудно представить себе какую-либо область деятельности человека, где не применялись бы те или иные радиоэлектронные приборы. При­вычными стали нам самые быстродействующие компьютеры, сотовая связь, плоские телевизоры, цифровые системы записи и воспроизве­дения звука, автоматизированные бытовые приборы и т.д. Радиоэлек­троника развивается столь стремительно, что даже специалисту труд­но следить за изменением ее элементной базы применений.

Следует отметить, что радиоэлектроника в основном ориентиро­вана на обеспечение приема, обработки (преобразования) и передачи той или иной информации в виде электрических сигналов. К радио­технике относятся все виды радиосвязи, начиная с простейшего де­текторного приемника до систем космической связи. Достижения в области электроники способствуют развитию радиотехники. Сейчас в ней можно выделить множество самостоятельных отраслей - телеви­дение (в том числе цифровое), радиосвязь, радиовещание, системы сотовой связи, радиотелеметрия, радиолокация, радиоастрономия, и т.д. Радиотелеметрия как область радиотехники занимается измере­ниями на расстоянии с передачей результатов измерений при помощи радиосигналов. В радиолокационных системах измерение расстояния до объекта наблюдения осуществляется с помощью радиосигналов, отраженных от объекта наблюдения. В отдельных случаях, например, в радионавигации и радиогеодезии применяются специальные радио­сигналы, параметры которых несут информацию о направлении, рас­стоянии и местонахождении объекта, на котором установлен передат­чик - "маяк".

В какой бы области не использовалась радиотехника, она нераз­рывно связана с радиосигналами, преобразованием, обработкой, хра­нением этих сигналов. Под радиосигналами во всех областях исполь­зования радиотехники понимаются сигналы, которые несут информа­цию с помощью электромагнитных волн. Для передачи информации обычно используются высокочастотные электромагнитные волны (радиочастоты сотни кГц и более). Это объясняется тем, что, во-первых, на высоких частотах легче обеспечить оптимальные условия для формирования и излучения электромагнитных волн; во-вторых -

чем выше частота передаваемого радиосигнала, тем больше число каналов связи можно "размещать" в этом диапазоне волн.

В настоящее время освоены практически все диапазоны радио­частот. В ближайшем будущем будет полностью освоен оптический диапазон. Радиотехника на сегодняшний день охватывает не только связь в узком смысле слова и, в связи с этим, утратило смысл выраже­ние "радио - это связь без проводов", так как независимо от наличия или отсутствия проводов информация передается с помощью элек­тромагнитных волн. Радиосигналы могут передаваться по волноводам, по коаксиальным кабелям и, наконец, по одиночному проводу, кото­рый может с успехом использоваться в качестве направляющей элек­тромагнитных волн сверхвысокой частоты.

Курс "Радиотехника" базируется на материалах курсов физики, электротехники и математики. В педагогических вузах этот курс ох­ватывает такие направления, как электронные приборы, распростра­нение радиоволн, антенно-фидерные устройства, устройства записи и воспроизведения звука, радиоприемные устройства, телевидение, радио измерения и т.д. Основное внимание в данном учебном пособии уделено физическим процессам, лежащим в основе действия радио­электронных приборов и устройств. В книге содержатся также мате­риалы, посвященные современным способам и средствам связи. В связи с ограниченным объемом курса ряд теоретических вопросов изложен бегло, а некоторые разделы носят информативно-ознакомительный характер. Тем не менее авторы надеются, что дан­ное пособие будет способствовать повышению общего уровня техни­ческих знаний учителя, расширению его кругозора в области совре­менных средств связи.

Разделы РТ

1.РАДИОТЕХНИЧЕСКИЕ СИГНАЛЫ. РАСПРОСТРАНЕНИЕ РАДИОВОЛН

2. ЛИНЕЙНЫЕ ЭЛЕМЕНТЫ РАДИОТЕХНИЧЕСКИХ ЦЕПЕЙ

3. НЕЛИНЕЙНЫЕ ЭЛЕМЕНТЫ РАДИОТЕХНИЧЕСКИХ ЦЕПЕЙ. ПОЛУПРОВОДНИКОВЫЕ ПРИБОРЫ

4. УСИЛИТЕЛИ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ

5. РАДИОПРИЕМНЫЕ УСТРОЙСТВА

6. ЭЛЕКТРОННЫЕ ГЕНЕРАТОРЫ. МЕТОДЫ ОСУЩЕСТВЛЕНИЯ РАЗЛИЧНЫХ ВИДОВ МОДУЛЯЦИИ

7. ЗАПИСЬ.И ВОСПРОИЗВЕДЕНИЕ ЗВУКА

8. ОСНОВЫ ТЕЛЕВИДЕНИЯ

9. СОВРЕМЕННЫЕ СПОСОБЫ И СРЕДСТВА СВЯЗИ

2 Информационный обмен

1.1. Радиотехнические сигналы

Электрические сигналы служат для передачи какого-либо сооб­щения. Между сигналом и сообщением должно быть однозначное соответствие так, чтобы по принятому сигналу можно было восстано­вить переданное сообщение. Для передачи сообщения можно исполь­зовать практически любые известные виды сигналов.

Классификация сигналов. В общем случае все известные виды сигналов можно разделить на естественные и искусственные.

Искусственные сигналы - сигналы, выработанные специальными электронными или механическими устройствами для передачи ин­формационных сообщений.

Сигналы бывают регулярные и нерегулярные. Регулярные сигналы подразделяются на периодические, почти периодиче­ские, импульсные.

Нерегулярные сигналы - это случайные сигналы. Случайные сигналы, в свою очередь, могутбыть стационарными.

Регулярные сигналы можно заранее.предсказать (описать). Они сами по себе информацию не несут, но способствуют передаче ин­формационных сигналов.

Случайные сигналы заранее предсказать нельзя, так как время появления и форма их неизвестны.

Стационарный сигнал отличается от случайного тем, что его форму можно предсказать, а время появления нельзя.

Простейшими регулярными периодическими сигналами являются гармонические сигналы, которые описываются с помощью функ­ции периодических сигналов: косинусоид ал ьных и синусоидальных:

В общем случае любой сигнал представляет собой изменяющую­ся во времени электрическую величину (напряжение, ток, напряжен­ность поля и т.д.) и может быть представлен некоторой функцией времени. На практике желательно описывать свойства сигнала как можно более простым выражением, выбрав для этого такие параметры сигнала которые просто и в то же время достаточно полно характери­зовали бы сигнал с точки зрения условий его передачи. Основными

параметрами сигнала являются его длительность, ширина спек­тра сигнала и динамический диапазон.

Длительность сигнала определяет время, в течение которого занимается линия передачи информации, т.е. чем она больше, тем на большее время занимается линия передачи.

Динамический диапазон определяет отношение пиковой (наи­большей) мощности сигнала к наименьшей мощности. Значение наи­меньшей мощности определяется уровнем помех. Очевидно, что для удовлетворительной передачи требуется, чтобы наименьшая мощ­ность сигнала несколько превышала мощность помех.

Ширина спектра сигнала определяется его формой и длительно­стью. Чтобы понять смысл спектра сигнала, нам придется рассмотреть сложные периодические сигналы. Сложный сигнал удобно анализиро­вать с помощью ряда Фурье, представляющего сигнал в виде беско­нечной суммы гармонических составляющих:

Совокупность амплитуд гармонических составляющих с_к называ­ется спектром амплитуд; совокупность величин- спектром фаз. Обычно интересуются только спектром амплитуд и для краткости его называют просто спектром; если речь идет о фазах, то это оговарива­ют специально.

3

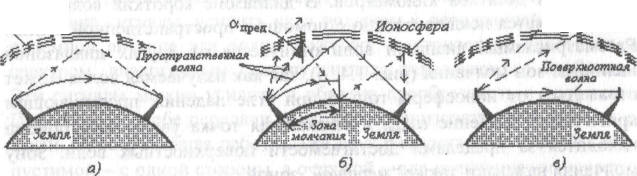

. Сверхдлинные волны. Для этих волн всегда выполняется условие ω²< Ne² /ε₀ m, поэтому они при любом угле падения отражаются от ио­носферы - днем от слоя D и ночью от слоя Е, мало поглощаясь в них. Для таких волн и Земля является хорошим проводником, следователь­но, их отражение от поверхности Земли также происходит практиче­ски без потерь. Такие волны распространяются за счет многократных отражений от ионосферы и от поверхности Земли, образуя простран­ственную волну. Кроме того, при излучении радиоволн антенной воз­никает также поверхностная волна, которая хорошо огибает кривизну земной поверхности и распространяется далеко за пределы прямой видимости. На достаточно больших расстояниях (более 1000км) по­верхностная волна слабее, чем пространственная, и может не прини­маться во внимание, а радиосвязь на большие расстояния в диапазоне сверхдлинных волн осуществляется пространственной волной (рис.1.4, а). Отметим, что сверхдлинные волны мало поглощаются морской водой и могут служить при организации радиосвязи с подводными лодками.

Длинные (километровые) волны. Условия распространения длин­ных волн аналогичны условиям, указанным выше, так как они мало отличаются по своим свойствам от сверхдлинных волн.

Средние (гектометровые) волны. Эти волны распространяются также с образованием пространственной и поверхностной волн. В связи с тем, что частота этих волн выше частоты длинных волн, они отражаются не от нижней границы ионосферы (от слоя О), а проника­ют вглубь ионосферы (до слоя Е), что приводит к увеличению длины пути распространения волн в ионосфере и, соответственно, к увеличе­нию потерь энергии волны. Средние волны сильнее ослабляются в ионосфере в дневное время, когда нижняя граница ионосферы за счет интенсивной солнечной ионизации опускается, что дополнительно удлиняет путь радиоволны в толще ионосферы. Дальность связи в дневное время значительно меньше, чем ночью (ночью дальность связи 1000 км и более), так как радиосвязь осуществляется только за счет поверхностных волн. Поверхностная волна в этом диапазоне распространяется дальше, чем на коротких волнах, и позволяет обес­печить радиовещание на расстояниях 300...400 км.

В ночное время в организации связи участвуют и пространствен­ная (ионосферная) и поверхностная (земная) волны, и они могут быть приняты на больших расстояниях от передатчика. В результате интер­ференции этих волн возникают замирания, которые проявляются в виде случайных изменений интенсивности результирующего сигнала (в радиоприемниках - в виде случайных изменений громкости звука).

Короткие (декаметровые) волны. Эти волны могут отражаться от ионосферы, если угол падения превышает критическое значение α_пред, так как для них выполняется условие ω²> Ne² /ε₀ m. Короткие волны также проникают глубоко в толщу ионосферы, однако из-за высокой частоты волн этого диапазона их потери мощности невелики. Поверхностные волны на этих частотах быстро затухают, поэтому дальность радиосвязи при помощи поверхностных волн не превышает нескольких десятков километров. В диапазоне коротких волн связь осуществляется исключительно с помощью пространственной волны. Рассматриваемый диапазон волн отличается от других диапазонов наличием зон молчания (рис. 1.4, б), так как излучаемая волна может отражаться от ионосферы только при угле падения, превышающем критическое значение α_пред, и ближайшая точка уверенного приема находится за пределами достигаемости поверхностных волн. Зону молчания называют также "мертвой" зоной.

Метровые и дециметровые волны. Электромагнитные волны длиной менее 10м называют ультракороткими (УКВ). Этот диапазон представляет огромный практический интерес, так как только на УКВ возможно телевидение и высококачественное радиовещание с исполь­зованием частотной модуляции. Частота метровых и дециметровых волн настолько высокая, что они практически не отражаются от ионо­сферы, поэтому радиосвязь на этих частотах может быть осуществле­на только с помощью поверхностных волн. Метровые волны в про­цессе распространения практически не дифрагируют и распространя­ются вдоль поверхности Земли прямолинейно. Дальность связи при этом ограничивается расстоянием прямой видимости и может быть увеличена только за счет высоты передающей антенны, т.е. чем выше антенна и мощнее передатчик, тем больше расстояние до пункта уве­ренного приема радиосигнала (рис. 1.4, в). Ультракороткие волны могут распространяться за счет рассеяния в тропосфере и ионосфере и за пределами прямой видимости. Однако для этого требуются очень мощные передатчики и сложные антенные сооружения.

Сантиметровые и более короткие волны. Эти волны распро­страняются также как и метровые волны в пределах прямой видимо­сти. Они позволяют использовать для передачи сигналов сообщения остронаправленные антенные устройства. Миллиметровые и более короткие волны чувствительны к воздействиям космических шумов и шумов ионосферы. На волны оптического диапазона оказывают влия­ние атмосферные шумы и помехи, и в связи с этим для передачи ра­диосигналов оптического диапазона применяют специальные линии - волоконно-оптические линии связи.

4 Амплитудная модуляция

7 Структурная схема канала связи

10 Свойство p-n- перехода

Когда "лишний" электрон покинет свое место, атом примеси оказывается ионизированным. Такие примеси называются донорными. Проводимость полупроводника с донорной примесью обусловлена электронами. Она получила название n-проводимости, а полупровод­ник с такой примесью - полупроводник п-типа, В полупроводниках п-типа электроны являются основными носителями заряд Дырки, участвующие в образовании проводимости собственного полупроводника являются неосновными носителями

электрон, превращающий его в отрицательный ион. Если к такому полупроводнику приложить разность потенциалов, то дырки начинают перемещаться по полупроводнику, перенося электрический ток. Такая проводимость получила название дырочной проводимости или прово­димости р-типа. Примесь, обуславливающая дырочную проводи­мость, называется акцепторной примесью. Основными носителями заряда в таких полупроводниках являются дырки, а неосновными но­сителями заряда - электроны.

Электронно-дырочный переход. Если в полупроводник n-типа ввести акцепторную примесь с большей концентрацией, то получим полупроводник p-типа. При этом образуется узкая контактная область между полупроводниками разного типа проводимости, получившая название р-п-перехода. Ширина этой об­ласти не превышает одного микрона. Электронно-дырочный переход образуется благодаря переходу избыточных зарядов из одного типа полупроводника в другой. Действительно, в полупроводнике p-типа избыток электронов, и электроны приграничной области переходят в полупроводник n-типа, где занимают вакантные дырки, образуя объ­емный слой отрицательных ионов. Таким образом происходит и пере­ход дырок из полупроводника p-типа в полупроводник с электронной проводимостью, образуя объемный слой положительных ионов вблизи границы перехода

После образования заряженных слоев диффузия электронов и ды­рок прекращается, так как диффузии дырок в n-область препятствует слой положительных ионов в р-области и слой отрицательных ионов в n-области. В результате перехода электронов и дырок за счет формирования объемного заряда в приграничной области образу­ется потенциальный барьер, преодолеть который в состоянии лишь электроны и дырки, обладающие большой энергией. При большем значении концентрации акцептор­ной примеси, когда п_р в области полупроводника р- существенно больше п„ области n-типа, переход называют р-n переходом, при большей концентрации донорной примеси - n –р переходом.

Независимо от соотношения концентрации примесей, приводит к изменению характеристик полупровод­ника, его проводимость становится однонаправленной. Если полупро­водник с p-n-переходом включить в электрическую цепь (рис. 3.3) и наблюдать зависимость величины тока в цепи от величины приложен­ного напряжения и его полярности, то обнаружится, что токи при раз­ной полярности напряжения различны (рис. 3.4). Когда минус источ­ника питания подключен к полупроводнику электронной проводимо­сти, а плюс - к полупроводнику дырочной проводимости, считается, что p-n переход подключен в прямом направлении. При этом внутрен­ний потенциальный барьер компенсируется напряжением внешнего источника напряжения.

ется, и электроны и дырки сравнительно свободно его преодолевают. Если полярность внешнего источника напряжения обратная, то дейст­вие ее складывается с действием потенциального барьера, в результате чего высота потенциального барьера увеличивается, и переход элек­тронов в область с дырочной проводимостью, а дырок в область с электронной проводимостью затрудняется. перехода увеличивается, вследствие чего через этот переход проте­кает обратный ток за счет неосновных носителей. Этот ток невелик, при прямом напряжении р-я-переход открыт, так как через него течет большой ток. При обратном напряжении он закрыт, или заперт, так как через него течет небольшой обратный ток.

При увеличении обратного напряжения выше допустимого проис­ходит электрический пробой р-n-перехода, так как при больших об­ратных напряжениях неосновные носители получают большое ускоре­ние и приобретают энергию, достаточную для ударной ионизации ато­мов полупроводника. свободные носители, ускоряясь электрическим полем, производят иониза­цию, порождая еще большее число носителей. В результате этот про­цесс приобретает лавинный характер, резко возрастает обратный ток через p-n переход.

13 Схемы включения транзисторов

В электронных схемах могут применяться три основные схемы включения транзисторов: с общим эмиттером (ОЭ), с общей базой (ОБ) и с общим коллектором (ОК). Во всех схемах включения один из электродов является общим для входа и для выхода усилительного каскада. Входной усиливаемый сигнал подается на управляющий элек­трод транзистора относительно общего электрода и снимается с вы­ходного электрода относительно этого же электрода. Свойства этих схем различны, и поэтому рассмотрим их по отдельности.

Схема включения транзистора с общим эмиттером (03). Эта схема (на рис. 3.11) является наиболее распро­страненной, так как усиливает и по напряжению и по току и дает наи­большее усиление по мощности.

Как следует из рис. 3.13, эмиттер является общей точкой для вхо­да и выхода схемы. На базу подано положительное напряжение сме­щения U_CM, при этом в цепи базы протекает некоторый постоянный ток. С целью устранения потерь части выходного напряжения на внутрен­нем сопротивлении источника питания источник Е_п зашунтирован конденсатором С большой емкости. На самой низкой частоте усили­ваемого сигнала сопротивление этого конденсатора должно быть су­щественно меньше сопротивления нагрузки R_u. При анализе схем с целью упрощения шунтирующие конденсаторы указываются не всегда, так как считается, что они имеются внутри самих источников.

Коэффициент усиления по напряжению определяется как отноше­ние выходного напряжения (амплитудных или действующих значений) к входному: К=U(вых)/U(вх)=U(кэ)/U(бэ)

Входным является переменное напряжение база-эмиттер U_бэ, а выход­ным - переменное напряжение, определяемое сопротивлением нагруз­ки R_H, по абсолютной величине равное напряжению между коллекто­ром и эмиттером £/_кэ. Обычно напряжение между базой и эмиттером не превышает десятых долей вольта, а выходное напряжение при соответ­ствующем сопротивлении нагрузки R_H может достичь единиц и десят­ков вольт. Поэтому коэффициент усиления по напряжению такого каскада больше единицы, т. е. К >1 (от десятков до сотен).

Коэффициент усиления по току К_{ каскада с общим эмиттером представляет собой отношение переменных составляющих токов (коллектора и базы:K=I(к)/I(б)

Достоинством данной схемы является то, что она усиливает сиг­нал как по напряжению, так и по току и имеет самый большой коэф­фициент усиления по мощности, а также «средние» значения выходно­го и входного сопротивлений. Недостатки схемы с общим эмиттером -несколько худшие по сравнению со схемой с общей базой частотные и температурные свойства.

Схема включения транзистора с общей базой. Эта схема имеет меньший по сравнению со схемой ОЭ коэффициент усиления по мощ­ности, самое маленькое входное и самое большое выходное сопротив­ление. Схема ОБ фазу сигнала не переворачивает и обладает лучшими по сравнению с другими схемами частотными свойствами.

Входным электродом является эмиттер, а общим - база транзи­стора (рис. 3.12). Усиливаемый сигнал подается относительно базы на эмиттер, т. е. входным напряжением является напряжение между эмит­тером и базой. ко­эффициент усиления по току каскада с ОБ всегда несколько меньше единицы. В практических расчетах считается, что этот коэффициент примерно равен единице, так как ток коллектора ненамного меньше тока эмиттера:

К =Iк/Iэ =1.

Входное сопротивление определяется как

R(вхБ)⁼ U(э-б)/I(э)=R(вхЭ)/β

где R(вхЭ)/ - входное сопротивление транзистора, включенного по схеме ОЭ; β - коэффициент передачи транзистора, включенного по схеме ОЭ.

Коэффициент усиления по напряжению получается таким же, как и в случае включения транзистора с общим эмиттером.

Схема включения транзистора по схеме с общим коллектором (ОК). В этой схеме (рис. 3. 13) общим электродом (общей точкой) для входа и выхода является коллектор, поскольку источник питания для переменного тока можно считать короткозамкнутым, так как он всегда зашунтирован конденсаторами большой емкости.

Коэффициент усиления по току каскада ОК практически такой же, как и в схеме включения с общим эмиттером: К =Imэ/Imб =1+ Imк/Imб

16

19 Электронные усилители предназначены для усиления слабых электрических сигналов до уровня, необходимого для нормального функционирования исполнительного устройства. электронный усилитель — это уст­ройство, мощность электрического сигнала которого на выходе все­гда больше мощности входного сигнала

Из определения усилителя следует, что усиление слабых сигна­лов может происходить только за счет некоторого источника энергии, называемого источником питания. От источника питания усилитель потребляет некоторую мощность постоянного тока Р_о> часть этой мощности, как правило, переменного тока, отдаваемая в нагрузку (по­требителю), называется выходной мощностью усилителя Р_еых. Часть потребляемой мощности, рассеиваемая в виде тепла усилительными и вспомогательными элементами, называется мощностью потерь Р_рас (рис. 4.1). Усилитель «сам» является нагрузкой источника усиливае­мого сигнала (или просто источника сигнала) и потребляет из этого источника мощность Р_вх, называемую входной

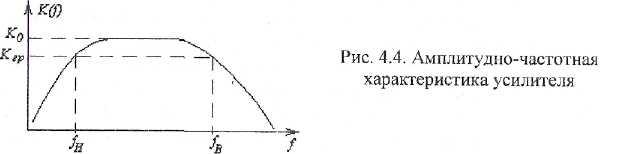

частотная характеристика (АЧХ) усилителя и ли­нейные (частотные) искажения. АЧХ усилителя - это зависимость коэффициента усиления усилителя (амплитуды выходного напряже­ния) при постоянном значении напряжения на входе от частоты уси­ливаемого сигнала. В общем случае АЧХ представляется так, как вы­глядит на рис. 4.4. На практике по частотной оси откладывают лога­рифм частоты, т.е. частоту в логарифмическом масштабе.

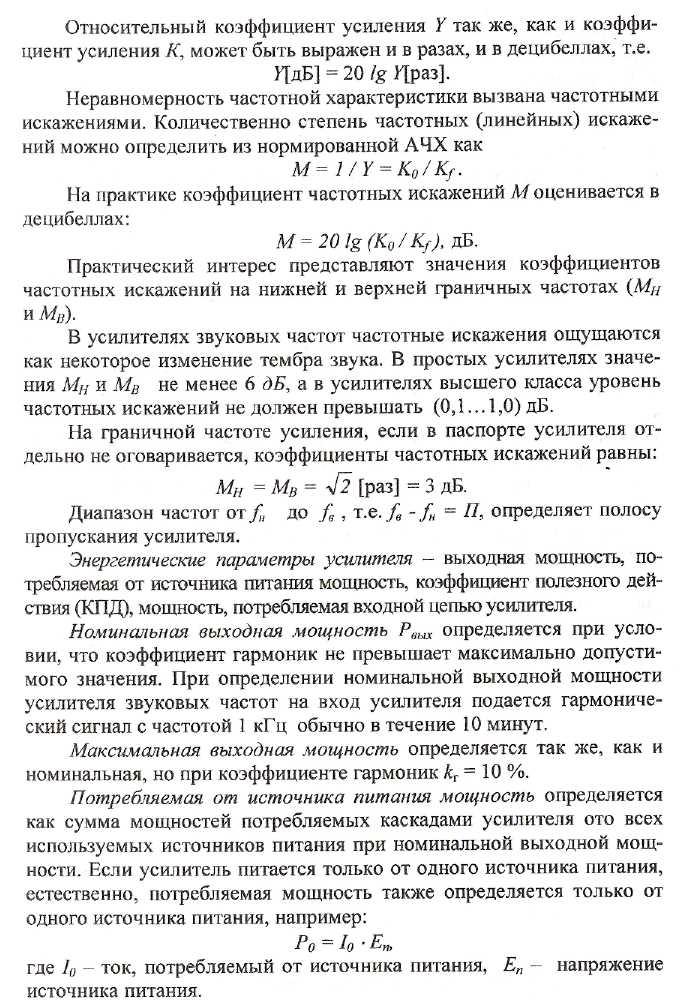

Частоты, на которых коэффициент усиления уменьшается в

√2раза, называются граничными частотами усиления (fн,fв~ верх­няя и нижняя граничные частоты соответственно). Частоты, на кото­рых коэффициент усиления остается постоянным , называют средними частотами, а коэффициент усиления на этих частотах - коэффициентом усиления на средних частотах, и обо­значают f₀ и K₀ соответственно. Таким образом, коэффициент усиле­ния на граничной частоте определяется как К_гр=К₀/ √2.

В высококачественных усилителях звуковоспроизведения коэф­фициенты усиления на нижней и верхней граничных частотах могут быть различны, причем значения граничных коэффициентов усиле­ния К_н и К_в могут отличаться от К_гр и, соответственно, будут отли­чаться значения граничных частот.

На практике удобнее пользоваться нормированной частотной ха­рактеристикой, так как АЧХ, где приводится зависимость абсолютно­го значения коэффициента усиления от частоты, не позволяет в пол­ной мере сравнить частотные свойства двух усилителей одинакового «профиля». Нормированная АЧХ строится для относительного коэф­фициента усиления: Y=K(f)/K(0), где K(f) - коэффициент усиления усилителя на любой частоте, К_о - на средних частотах.

22 Эквивалентные схемы каскада предварительного усиления

Для расчета частотных искажений, вносимых реактивными фи­зическими или паразитными элементами, строят эквивалентную схе­му каскада предварительного усиления. Она строится с учетом про­хождения только переменных составляющих токов. Эквивалентную схему удобно строить для участка: выход одного каскада - вход сле­дующего каскада, т.е. источником сигнала представить транзистор первого каскада, а нагрузкой R_н-. - все сопротивления, подключенные к коллектору этого транзистора. Полная эквивалентная схема такого предварительного каскада приведена на рис. 4.12.

На эквивалентной схеме показаны дополнительные «элементы», не изображенные на принципиальной схеме. Например, С₀ - паразит­ная монтажная емкость, внутреннее сопротивление источника сигнала R_uc.

Для проведения расчетов полная эквивалентная схема неудобна. С целью облегчения расчетных работ и упрощения процесса анализа КПУ эквивалентную схему строят для каждой частотной области ам­плитудно-частотной характеристики в отдельности (рис. 4.13).

Область средних частот. Эквивалентная схема каскада усиле­ния для области средних частот строится без учета влияния каких-либо реактивных элементов, т.е. считается, что в этой области влия­нием физических и паразитных емкостей можно пренебречь. В облас­ти средних частот коэффициент усиления усилителя от частоты не зависит, в эквивалентной схеме реактивные элементы отсутствуют. Действительно, на средних частотах <f_H </^<f_e) емкостное сопротив­ление разделительных в десятки и сотни раз меньше активных сопро­тивлений, имеющихся в цепях протекания переменных токов, а со­противление паразитной емкости существенно больше й_н~.. С учетом вышесказанного, можно изобразить эквивалентную схему каскада усиления для ОСЧ (рис. 4.14).

Область нижних частот. Эта область характеристики каскадов усиления формируется за счет влияния разделительных конденсато­ров и блокировочных конденсаторов в цепях эмиттерной термостаби­лизации. Упрощенная эквивалентная схема каскада для ОНЧ приве­дена на рис. 4.17. В этой схеме также отсутствует паразитная монтаж­ная емкость С_о, так как на низких частотах ее сопротивление очень велико и не влияет на форму АЧХ усилителя.

Из полученного выражения следует, что если сопротивление раз­делительного конденсатора стремится к нулю.

Покажем, что относительный коэффициент усиления каскада можно выразить через отношение выходных напряжений

24 Влияние обратной связи на коэффициент усиления и искажения.

Рассмотрим влияние на работу усилителя отрицательной обратной связи. Эта связь уменьшает коэффициент усиления, поэтому она может быть применима лишь при наличии некоторого запаса усиления.

Введение отрицательной обратной связи уменьшает нелинейные искажения. Докажем это.

Пусть коэффициент усиления на двух различных частотах и , причем >. После введения отрицательной обратной связи эти коэффициенты станут равными и .. . Это означает, что отрицательная обратная связь выравнивает частотную характеристику усилителя.

Одним из способов создания отрицательной обратной связи является подача части напряжения с анода лампы на ее управляющую сетку через цепочку

R_осС_осзЂЂ (рис. 55). Конденсатор предохраняет сетку от высокого положительного потенциала. Если в цепи обратной связи появляются реактивные элементы, то коэффициент передачи этой цепи зависит от частоты. Такая связь называется частотнозависимой.

28 Аппаратура записи и воспроизведения звукаНаиболее распространенные системы записи звуковых сигналов: фотографическая (озвучивание кинофильмов), механическая, магнит­ная, цифровая оптическая.

Фотографическая запись. Она производится путем использова­ния модулируемого безынерционного источника света, позволяющего изменить световой поток луча по закону изменения колебаний звуко­вого сигнала. Модулированный луч света освещает движущуюся ки­ноленту и образует на ней после проявления дорожку записи с раз­личной прозрачностью. Записанная информация воспроизводится пу­тем просвечивания ее на фотоэлемент. Ток фотоэлемента будет изме­няться в соответствии с записанными колебаниями. Напряжение с нагрузки фотоэлемента усиливается усилителем воспроизведения.

Аппаратура механической записи. Носителем информации при механической записи являются грампластинки. Первоначально запись грампластинок производится на алюминиевый диск, покрытый за­стывшим слоем лака. С каждым оборотом диска резец записывающего устройства автоматически смещается по направлению к центру, выре­зая спиральную канавку, глубина и ширина которой соответствует изменениям звуковых колебаний.

Аппаратура магнитной записи и воспроизведения звука. При этой системе запись осуществляется изменением остаточного магнит­ного состояния носителя записи в соответствии с сигналами записы­ваемого звука. Носитель информации должен быть сделан из ферро­магнитного материала, нанесенного на ленту или диск из гибкого не­магнитного материала. Звуковой сигнал поступает в записывающую магнитную головку, которая представляет из себя электромагнит, со­стоящий из сердечника 1 и катушки 2 соответствующей конструкции (рис. 7.2). Сердечник магнитной головки изготовливается из металли­ческих пластин с большой магнитной проницаемостью или же из феррита. Магнитная цепь магнитной головки с одной стороны ра­зомкнута немагнитной прокладкой, образующей рабочий зазор 3. К рабочему зазору прилегает магнитная лента 4. Магнитное поле в ра­бочем зазоре головки изменяется в соответствии с сигналами записы­ваемого звука и фиксируется на магнитной ленте в виде различной остаточной намагниченности ее отдельных участков, образуя магнит­ную сигнал о грамму.

Аппараты, предназначенные для магнитной записи звуковых сигналов - магнитофоны весьма разнообразны по своему устройству, качеству записи.

На рис. 7.3 приведена блок-схема магнитофона, позволяющего записывать с целью контроля. Схема состоит из отдельных усилителей записи УЗ и воспроизведения УВ, генератора тока стирания и подмагничивания ГСиП, индикатора уровня И, усилителя мощности УМ и громкоговорителя Гр.

Усилитель записи имеет три входа, рассчитанные для подключе­ния микрофона М, звукоснимателя или лазерного проигрывателя Зв, радиотрансляционной линии или радиоприемника Л. Коэффициент усиления УЗ плавно регулируется во время записи во избежание воз­никновения

воз­никновения больших нелинейных искажений. Контроль уровня запи­си производится по индикатору уровня И.

В магнитофонах широкого применения используются универ­сальные усилители с универсальной магнитной головкой (рис. 7.4).

В стереофонических магнитофонах сигналы записывают на об­щую магнитную ленту. Они образуют несколько дорожек записи, число которых равно числу каналов.

Диктофоны. Диктофон - это специально сконструированный для записи речи магнитофон. От обычного магнитофона он отличается пониженными требованиями к качеству записи и воспроизведения, наличием АРУ для записи, наличием старто-стопного режима, т. е. включается на непродолжительное время, выключается, при необхо­димости повторения реверсируется.

Последние достижения лазерной техники, позволили создать принципиально новую систему записи - «Компакт-диск» с бескон­тактным считыванием информации с помощью лазерного луча и циф­ровой ее обработки. В настоящее время такие системы полностью вытеснили механические системы записи и воспроизведения звуковой информации. Цифровая оптическая звукозапись обладает несравненно более высокими параметрами воспроизведения звукового сигнала, чем аналоговая.

31 Автогенераторы гармонических колебаний

Устройство, преобразующее энергию источника постоянного то­ка в энергию электрических колебаний без внешнего периодического воздействия, называют автогенератором. Работа любого автогенератора основана на принципах использования положительной частотно-избирательной обратной связи в усилителях электрических сигналов. Для устойчивого возбуждения генерации колебаний необходимо выполнение двух условий: Г - ус­ловие выполнения баланса фаз и 2 - условие амплитуд.

Первое условие требует, чтобы напряжения на выходе и входе усилителя, охваченного обратной связью, совпали по фазе или же фа­зы этих напряжений отличались на целое число 2π рад:

Ф_к + Фр =2πn, (6.1)

где ф_к, фр - изменение фазы колебаний при прохождении через усили­тель и цепь обратной связи соответственно.

Чтобы колебания возрастали по амплитуде, т. е. чтобы автогенератор самовозбудился, необходимо выполнение амплитудного условия самовозбуждения:

К_у β>1, (6.2)

где К_у - коэффициент усиления усилителя; β - коэффициент передачи цепи обратной связи.

В общем случае коэффициенты К_у и β зависят от частоты. Для получения генератора гармонических коле­баний необходимым условием является наличие в усилителе резо­нансных цепей или же частотно-избирательной цепи обратной связи.

Независимо от формы генерируемого сигнала все генераторы представляют собой усилители с положительной обратной связью. Функционально генератор можно представить в виде двух четырехпо­люсников, соединенных последовательно (рис. 6.1). Первый четырех­полюсник представляет собой электронный усилитель, второй - час­тотно-избирательную цепь положительной обратной связи с коэффи­циентом передачи β.

В усилителе с положительной обратной связью при выполнении условия (6.2) случайно возникшие колебания начинают нарастать по амплитуде. Этот процесс бесконечно продолжаться не может, так как

по мере нарастания амплитуды колебаний коэффициент усиления уменьшается. Усилитель системы становится нелинейным. Благодаря этой нелинейности автогенератор входит в стационарный режим, ко­гда колебания имеют постоянную амплитуду. Не останавливаясь на строгом аналитическом исследовании, отметим, что мощность потерь в колебательной системе пропорциональна квадрату амплитуды на­пряжения на входе усилителя. Очевидно, что автоколебательный про­цесс возможен только в том случае, когда вносимая мощность в коле­бательную систему достаточна для компенсации потерь в ней, иначе наблюдали бы затухающие колебания. Вносимая в колебательную систему мощность обеспечивается усилителем за счет энергии источ­ника питания.

34 Принцип супергетеродинного радиоприемника.

Современные радиоприемники строят по супергетеродинной схеме. Принцип супергетеродинного радиоприема заключается в преобразовании принятых высокочастотных сигналов в колебания промежуточной частоты, величина которой постоянна для данного приемника. Промежуточная частота также является высокой частотой, но обычно она меньше частоты принимаемых радиосигналов. Блок-схема супергетеродинного приемника показана на рисунке 107.

В супергетеродинном приемнике имеется маломощный генератор высокой частоты – гетеродин. Частота гетеродина больше частоты принимаемого сигнала на величину промежуточной частоты. Колебания гетеродина складывается в смесителе с принятым радиосигнале на нелинейном элементе. В результате получаются колебания различных частот: Из этих высокочастотных токов выделяются токи промежуточной частоты , модулированные по тому же закону, что и .

По сравнению с приемником прямого усиления супергетеродинный приемник обладает рядом существенный преимуществ:

1. высокая чувствительность и избирательность,

2. постоянство чувствительности и избирательности по всему диапазоне,

3. возможность применения различных усовершенствований: автоматическая регулировка усиления (АРУ), автоматическая поднастройка частоты, индикатор настройки.

К недостаткам супергетеродинного приемника относятся:

1. собственные шумы (из-за большого количества ламп).

2. свисты, возникающие из-за близости некоторых комбинационных частот к промежуточной частоте.

3. сложность настройки,

наличие зеркальной помехи.

37 приемный телевизионные трубки

8.6. Приемные телевизионные трубки

Приемная электронно-лучевая трубка называется кинескопом. Кинескоп предназначен для преобразования видеосигнала в оптиче­ское изображение. Принцип работы кинескопа основан на управлении интенсивностью электронного луча в соответствии с электрическим сигналом, подаваемым на управляющий электрод трубки. При измене­нии интенсивности луча соответствующим образом изменяется также интенсивность свечения люминофора. На рис. 8.10 изображен кине­скоп в разрезе. В узкой части трубки (горловине) расположен элек­тронный прожектор (электронная пушка) с электростатической фоку­сировкой. С внешней стороны на горловину надевается отклоняющая система, состоящая из двух пар отклоняющих катушек специальной формы. Токи генератора развертки создают в отклоняющих катушках два взаимно перпендикулярных магнитных поля, отклоняющих элек­тронный луч по строкам (горизонтали) и по кадру, (вертикали). Раз­вертка электронного луча осуществляется синхронно и синфазно с раз­верткой электронного луча передающей телевизионной трубки.

Экран кинескопа изготавливается из высококачественного дымча­того стекла и имеет слегка выпуклую форму для обеспечения прочно­сти трубки при действии атмосферного давления. Внутренняя поверх­ность экрана покрыта слоем люминофора, который светится при облу­чении электронами. Спектральный состав излучения определяется хи­мическим составом люминофора.

В современных кинескопах используются металлизированные эк­раны, у которых слой люминофора с внутренней стороны покрыт тон­кой пленкой алюминия, толщиной порядка 0,1 мкм. Пленка алюминия контактирует с аквадагом - проводящим покрытием, соединенным с вторым анодом прожектора. Алюминиевое покрытие повышает яр­кость и контрастность изображения, так как отраженные от металличе­ской пленки световые лучи усиливают прямое излучение. Алюминиро-вание экрана также увеличивает срок службы кинескопа, так как уст­раняет появление ионного пятна, разрушающего центральную часть экрана кинескопа.

Цветные кинескопы выпускаются с точечными и штриховы­ми экранами. В точечном кинескопе экран с внутренней стороны по­крыт мозаичным слоем точечной структуры из люминофоров, светя­щихся красным, зеленым и синим цветом. Точки люминофоров распо­ложены треугольниками (триадами). Число триад составляет 550 000, а общее число люминофорных точек - 1 650 000. Перед люминофором расположена металлическая распределительная маска, обеспечиваю­щая попадание электрических лучей, модулированных сигналами «красного», «синего» и «зеленого», на соответствующие точки люми­нофора

Три электронные пушки расположены в основании горловины ки­нескопа по углам равностороннего треугольника. Электронные пушки, металлическая маска и точки люминофора расположены таким обра­зом, что электронный луч одной из пушек, пройдя через любое отвер­стие в маске, попадает только на свой люминофор. При одновремен­ном действии всех трех пушек происходит пространственное смешение цветов.

В современных телевизорах применяются кинескопы с самосве­дением лучей, в которых электронные пушки расположены на одной прямой линии (планарное расположение пушек, рис. 8.11, а). Эти ки­нескопы не нуждаются в дополнительном совмещении лучей внешни­ми органами сведения. В кинескопах с планарным расположением электронных пушек применяются щелевые маски (рис. 8.11, б), а лю­минофоры трех цветов наносятся на экран в виде чередующихся поло­сок (рис. 8.11, в). На рис, 8.12 показан пример формирования цветового пятна на экране кинескопа с планарным расположением электронных пушек.

39, Основы цветного телевидения

42

Совместимость систем телевидения

5 Частотная модуляция.

Недостатком амплитудной модуляции является плохое использование мощности высокочастотных колебаний.

Недостатки амплитудной модуляции в значительной степени устраняются при применении частотной модуляции. При частотной модуляции модулирующее напряжение изменяет частоту несущего колебания: , где – девиация частоты (отклонение от среднего значения).

Как показывает подобный анализ, спектр частотно-модулированного колебания даже при синусоидальном модулирующем сигнале содержит бесконечно большое число гармонически составляющих с частотами , где k=0,1,2,…Однако амплитуда боковых колебаний довольно быстро убывает с увеличением их номера (рис. 86). Практически ширина канала радиовещания при частотной модуляции составляет около 75 кГц, что примерно в 8 раз больше, чем при амплитудной модуляции. В связи с этим частотная модуляция применяется лишь в УВК диапазоне.

При частотной модуляции мощность высокочастотных колебаний используется более полно, так как амплитуда боковых колебаний может быть больше амплитуды несущего колебания.

Частотная модуляция является помехозащитной. Паразитная амплитудная модуляция устраняется применением амплитудного

ограничителя.

8радиопереда́тчик

устройство для формирования радиосигнала, подаваемого на вход передающей антенны. Обычно содержит возбудитель (генератор колебания необходимой частоты с высокой стабильностью), усилитель мощности и модулятор (блок, модулирующий несущее колебание по заданному закону). Структурная схема позволяет создать высокочастотное колебание – переносчик информации, промодулировать его и усилить до необходимой мощности, выполнив определённые требования для передачи максимальной мощности в антенну. Радиопередатчики проектируются и применяются во многих отраслях: все виды радиосвязи, радиолокации, радиопеленгации, звукового и телевизионного вещания, службы точного времени и т. д. Основные характеристики радиопередатчиков: вид излучения, рабочие частоты, допустимая нестабильность частоты излучаемого сигнала, мощность излучения. Кроме этих характеристик, важны и эксплуатационные характеристики: коэффициент полезного действия, определяющий количество потребляемой электроэнергии от сети электроснабжения (кроме стоимости, лишняя электроэнергия нагревает радиопередатчик, требуя громоздкой системы принудительного охлаждения – воздушного или водяного; тепловыделением определяются и размеры радиопередатчика); экологические характеристики – допустимый уровеньэлектромагнитных излучений и акустических шумов в технологических помещениях и жилых зданиях. Для уменьшения экологического воздействия мощные передатчики выносят за черту города, а вместо привычных трубок радиотелефонов начинают применять выносную микротелефонную гарнитуру, а сам аппарат с передатчиком подвешивают на брючном ремне (воздействие на остальные органы менее опасно, чем на мозг).

Современные системы связи – беспоисковые и бесподстроечные. Это требует точности установки частоты не хуже 1 Гц и нестабильности частоты в доли герца для радиотелефона, поэтому задающие генераторы с плавной настройкой уступили место цифровым синтезаторам, синхронизированным с высокостабильным задающим генератором. Выходные каскады усиливают сигналы (иногда осуществляют модуляцию сигналов) до необходимой мощности – от микроватт до нескольких мегаватт, часто выполняют необходимую фильтрацию сигналов (частотную селекцию основных сигналов от различных побочных, засоряющих радиочастотный спектр сигналов).

Вся история развития радиопередатчиков – история развития элементной базы: от генерирования колебаний с помощью искры или электрической дуги (источники колебаний широкого спектра), применения электровакуумных элементов (изобретение вакуумного триода, а затем многоэлектродных ламп и других вакуумных приборов – клистронов, магнетронов, ламп бегущей и обратных волн и т. д.) и, наконец, твердотельных усилительных элементов, которые позволяют строить радиопередатчики мощностью до нескольких киловатт. Особо, по элементной базе, выделяются бортовые, спутниковые радиопередатчики, работающие в условиях открытого космоса.

11 Биполярные транзисторы

Наибольшее распространение в радиоэлектронике получили би­полярные транзисторы. В них используются два р-и-перехода, и их работа основана на использовании носителей заряда обоих знаков. Принцип устройства транзистора, включенного с общей базой показан на рис Для примера взят транзистор типа п-р-п , у которого сред­няя область - с дырочной, а две крайние области - с электронной про­водимостью. На практике широко применяются также транзисторы р-n-р-структуры, в которых средняя область имеет электронную, а две крайние - дырочную проводимости, Независимо от типа проводимости средняя область транзистора называется базой, одна крайняя область -эмиттером, другая - коллектором. Выводы транзистора от сказанных областей обозначаются соответственно буквами «б», «э», «к».

Характеристики и параметры биполярных транзисторовСтатические характеристики транзисторов. Статические ха­рактеристики транзистора снимаются при постоянном токе и отсутст­вии нагрузки в выходной цепи. Зависимости между токами и напряже­ниями выражаются с помощью двух семейств характеристик: семейст­вом входных и семейством выходных характеристик.

Для каждой из рассмотренных выше схем включения транзистора существует свое семейство характеристик

Рассмотрим характеристики транзистора, включенного по схеме с общим эмиттером. Схема лабораторной установки для снятия характе­ристик транзисторов рис.3.14

Рис. 3.14. Схема установки для измерения токов транзистора

Семейство входных характеристик. Входные характеристики снимаются при постоянных выходных напряжениях (U_K const). Так как общий характер этих зависимостей определяется свойствами р-п-перехода, входные характеристики транзистора по внешнему виду похожи на прямые ветви вольтамперных характеристик полупровод­никового диода.

Первая характеристика (рис. 3.15, а) снимается при нулевом на­пряжении на коллекторе, т. е. когда коллектор и эмиттер замкнуты накоротко с помощью потенциометра. При этом переходы база эмиттер и база-коллектор соединяются параллельно и к обоим перехо­дам приложено прямое напряжение U = E_б (рис. 3.15, б). Ток базы представляет собой сумму прямых токов эмиттерного и коллекторного переходов. Он получается небольшим, так как прямое напряжение эмиттерного перехода небольшое, составляет лишь десятки или сотни милливольт.

14

17

20 Апериождические усилители

Апериодические каскады предварительного усиления на транзисторах

На рис. 4.11 приведен двухкаскадный апериодический предва­рительный усилитель. С целью упрощения на схеме не указаны эле­менты термостабилизации рабочей точки транзисторов

Рис. 4.11. Двухкаскадный апериодический усилитель

Назначение элементов схемы: C_p1 C_p2 C_p3 - разделительные кон­денсаторы, как было показано выше, обеспечивают постоянство на­пряжений смещения на базе транзисторов; С_ф - конденсатор фильтра в цепи питания, служит для ослабления напряжений пульсаций; R₆₁, R-62 - сопротивления делителя цепи подачи смещения на базу первого транзистора VT1; R_6]C1, R_62c:i - сопротивления делителя подачи смеще­ния второго, т.е. следующего транзистора; R_K - сопротивление нагруз­ки цепи коллектора транзистора .

Наличие разделительных конденсаторов позволяет разделить пу­ти прохождения постоянных и переменных токов. Сначала рассмотрим пути прохождения постоянных токов. Так как оба каскада усилителя построены по одной и той же схеме, будем рассматривать пути прохождения токов только для первого каскада

Источником постоянных токов является источник питания уси­лителя (Еп) - аккумуляторная батарея

R_K полностью определяет со­противление нагрузки каскада по постоянному току, так как напряже­ние источника питания распределяется только между этим сопротив­лением и транзистором, вернее, сопротивлением между коллектором и эмиттером транзистора VT1.

Источников переменного тока в исследуемой схеме несколько. Первый источник - это источник сигнала Uc, следующим источником переменного тока является первый каскад усиления на VT1, а коллек­тор и эмиттер этого транзистора служат как бы выходными «зажима­ми» этого источника. Третий источник переменного тока - второй каскад усиления, который служит источником для следующего -третьего каскада и т. д. Любой каскад усиления, в свою очередь, явля­ется нагрузкой предыдущему каскаду или же исходному источнику сигнала. Итак, источнику сигнала Uс нагрузкой является входное со­противление первого каскада усиления. К выходным «зажимам» источника сигнала

подключены параллельно три сопротивления: сопротивление R_6l, R^₂ и входное сопротивление транзистора VT1. Действующее значение сопротивления нагрузки источника сигнала можно определить как

Сопротивление перехода база-эмиттер транзистора VT2 пред­ставляет его входное сопротивление. С учетом перечисленных путей прохождения переменной со­ставляющей коллекторного тока можно записать значение сопротив­ления нагрузки R_H по переменному тока для первого каскада:

Из полученного выражения следует, что сопротивление нагрузки переменному току всегда меньше сопротивления нагрузки постоян­ному току, так как для переменного тока сопротивления всех четырех -цепей подключены параллельно.

Расчет каскада предварительного усиления (КПУ) сводится к расчету номиналов элементов выбранной схемы, который ведется аналитическим путем. Сначала определяют ток покоя 1_к0 коллектора

Коэффициент передачи по току транзистора, включенного по схеме с общим эмиттером:

Тогда коэффициент усиления каскада можно представить в виде:

Полученное выражение позволяет сделать важный вывод, что коэффициент усиления каскада по постоянному току всегда больше, чем по переменному.

22

где Uвых~ выходное напряжение каскада для текучих значений частот усиливаемого сигнала; Y- относительный коэффициент усиления.

Относительный коэффициент усиления усилителя в ОНЧ может быть определен по формуле:

Коэффициент частотных искажений т_н в ОНЧ определяется как

Область верхних частот. В этой области частота сигнала уже настолько большая, что начинает сказываться влияние паразитной емкости С_о.

Схему, приведенную на рис. 4.18, можно преобразовать так, что полученная схема будет содержать эквивалентный генератор, напря­жение холостого хода которого в отсутствии паразитной емкости бу­дет совпадать с напряжением эквивалентного генератора, построенно­го для области средних частот. При рассмотрении ОСЧ было показа­но, что выходное напряжение каскада совпадает (равно) с напряжени­ем эквивалентного генератора (ЭГ) с внутренним сопротивлением;

Тогда расчетную эквивалентную схему каскада можно предста­вить так, как изображено на рис. 4.19.

25

25,Многокаскадные усилители. Каскады усиления мощности могут работать как в режиме А, так и в режиме В. В зависимости от способа связи с нагрузкой и способа построения каскады усиления мощности подраз­деляются на: однотактные трансформаторные и однотактные с непосредственной связью с нагрузкой, двухтактные трансформаторные и двухтактные бестрансформаторные, мостовые.

Сопротивления R_di и R, образуют делитель напряжения для по­дачи смещения на базу с фиксированным напряжением. Номиналы сопротивлений рассчитываются из условия обеспечения требуемого режима работы транзистора. Разделительный конденсатор С_р1 не про­пускает постоянный ток цепи делителя в «сторону» источника сигна­ла, сохраняя постоянство тока смещения базы.

Термостабилизация рабочей точки обеспечивается терморези­стором R(t) сопротивление которого с увеличением температуры уменьшается по закону изменения коллекторного тока.

R,, - сопротивление нагрузки (динамика, телефона и т.д.). Через сопротивление нагрузки протекают и постоянный, и переменный то­ки.

Расчет номиналов элементов и параметров усилителя мощности производят графоаналитическим способом. С целью выявления пре­делов «стремления» основных энергетических параметров при анали­зе каскадов усиления мощности, вводят понятия коэффициентов ис­пользования по току (ψ) и по напряжению (ξ) транзистора. Коэффи­циент использования по току определяется как отношение амплитуды тока, протекающего через сопротивление нагрузки, к току покоя транзисто

Однотактные каскады усиления мощности работают в режиме А. Схема каскада усиления мощности с непосредственной связью с на­грузкой приведена на рис. 4.29

29 Воспроизведение грамзаписи

осуществляется с помощью электропроигрывателей. Электропроигрыватель содержит приводной ме­ханизм, вращающий грампластинку, звукосниматель, усилитель и акустическую систему. При воспроизведении игла звукоснимателя вводится в канавку и при вращении грампластинки совершает колеба­ния, аналогичные записанным. Колебания иглы передаются на маг­нитный или пьезоэлектрический преобразователь звукоснимателя. Название звукоснимателя определяет используемый преобразователь механических колебаний в электрические, В настоящее время грам­пластинки и аппаратура воспроизведения грамзаписи промышленно­стью не выпускаются

При воспроизведении магнитный поток, исходящий из магнит­ной ленты, замыкается через сердечник магнитной головки, схожей по устройству с записывающей, и возбуждает в обмотке ее катушки электрические сигналы, соответствующие записанной информации. Ненужная магнитная запись легко стирается с помощью стирающей магнитной головки, конструктивно, в общем, похожей на магнитные головки записи и воспроизведения.

Аппараты, предназначенные для воспроиз­ведения звуковых сигналов - магнитофоны весьма разнообразны по своему устройству.

На рис. 7.3 приведена блок-схема магнитофона, позволяющего воспроизводить запись с целью контроля. Схема состоит из отдельных усилителей записи УЗ и воспроизведения УВ, генератора тока стирания и подмагничивания ГСиП, индикатора уровня И, усилителя мощности (оконечного каскада усиления) УМ и громкоговорителя Гр.

В магнитофонах широкого применения используются универ­сальные усилители с универсальной магнитной головкой (рис. 7.4).

для тракта воспроизведения уни­версальный усилитель УУ имеет чувствительность, достаточную для воспроизведения записанных сигналов.

32 Схемы LC-генераторов гармонических колебаний

основой генератора гармонических ко­лебаний является, усилитель с положительной обратной связью, при которой условие самовозбуждения выполняется только на одной час­тоте. В RС-генераторах в качестве частотно-избирательной цепи ис­пользуется RС-фильтры, а LC-генераторах - колебательный контур. LC-генератор может быть построен на базе любого резонансного уси­лителя.

На рис. 6.2. приведена схема автогенератора с трансформа­торной связью, где обратная связь осуществляется через катушку L_CB, включенную в цепь стока полевого транзистора, связанную магнит­ным потоком с катушкой L колебательного контура. В начальной ста­дии самовозбуждения (при рассмотрении мягкого режима), когда ам­плитуды еще малы, математическая формулировка задачи самовоз­буждения может быть представлена линейным дифференциальным уравнением. Для составления такого уравнения примем следующие обозначения: I - ток в контуре; I_с - переменная составляющая тока стока транзистора; U = U(з) - напряжение на контуре, равное напряже­нию на затворе транзистора. Тогда уравнение напряжений в контуре (рис. 6.2) имеет вид:

C увеличением коэффициента взаимной индукции М можно добиться выполнения амплитудного условия самовозбужде­ния.

Недостатком автогенераторов с трансформаторной связью явля­ется необходимость иметь две катушки индуктивности. Поэтому на практике чаще используют схемы, где напряжение обратной связи снимается с части колебательного контура На рис. 6.8, а, приведена схема генератора, постро­енного по индуктивной трехточечной, на рис. 6.8, б - по емкостной трехточечной схемам.

35 Телевидением называют область техники, предназначенную для передачи с помощью радиотехнических устройств изображений дви­жущихся или неподвижных объектов с одновременным визуальным наблюдением их на приеме. Телевизионные сигналы обычно переда­ются в диапазоне метровых и дециметровых волн на расстояние пря­мой видимости. Однако существующие в настоящее время линии свя­зи - радиорелейные, спутниковые, кабельные и волоконно-оптические - дают возможность передавать телевизионные сигналы изображения и звука практически на любые расстояния.

В основе телевизионной передачи изображения лежат три физи­ческих процесса:

1. преобразование световой энергии в электрические сигналы;

2. передача сигналов изображения с помощью радио- или элек­ трических сигналов и их прием;

3. преобразование электрических сигналов в соответствующие световые сигналы (импульсы).

исторические сведения о этапах развития телевидения.

Проект Кери. Первым телевизионным проектом является проект Кери. Этим проектом предполагалось, что спроектированное на панель се­леновых пластинок, служащих в качестве фоторезисторов, изображе­ние вызовет в каждом проводе разное изменение тока (так как сопро­тивление селеновых пластинок изменяется пропорционально осве­щенности) и заставит светиться каждую лампочку с соответствующей яркостью (рис. 8.1). Совокупность всех лампочек должна дать моза­ичное изображение передаваемого предмета. Эта идея не была реали­зована из-за большого числа проводников и малой четкости изобра­жений.

Приемная трубка Розинга. Начальным этапом развития элек­тронных методов в телевидении является Б.Л. Розингом была запатентована система «катодной телескопии». Розинг в качест­ве приемного устройства использовал электронно-лучевую трубку, впоследствии ставшую прототипом современных приемных трубок, а передающей части - механическую систему развертки. Изображение на экране трубки получалось путем модуляции электронного луча по плотности с одновременным отклонением его в двух взаимно-перпендикулярных направлениях.

Передающая трубка Константинова. Первый проект передаю­щей электронно-лучевой трубки с использованием принципа накоп­ления зарядов был предложен А.П. Константиновым. В этом проекте был четко сформулирован принцип накопления зарядов за счет фотоэмиссии, а также метод использования электронно-лучевой коммутации.

Трубка Константинова не была реализована из-за сложности сигнального электрода. Но принцип накопления электрических заря­дов лег в основу создания всех видов передающих трубок современных телевизионных систем.

Общие принципы передачи и приема телевизионных изображений

Структурная схема современной телевизионной системы. Об­щая структурная схема системы передачи и приема телевизионных изображений приведена на рис. 8.4. Изображение передаваемого объ­екта / проектируется объективом 2 на поверхность мишени передаю­щей трубки, находящейся в телевизионной камере 3. В результате развертки электронного луча электрическими или магнитными полями на выходе телевизионной камеры образуются видеосигналы в со­ответствии со степенью освещенности элементов оптического изо­бражения объекта. Видеосигналы усиливаются усилителем 4, далее на модулятор 5 передатчика <5 и в виде модулированных высокочастот­ных колебаний излучаются антенной 9. Развертывающее устройство 7, синхронизированное синхрогенератором 8, обеспечивает развертку луча как по строке, так и по кадру.

Синхрогенератор 8 вырабатывает синхроимпульсы и трубки и для устройства, представляющего изображение потребителю, которые в тракте усиления 4 смешивают­ся с видеосигналом, образуя полный телевизионный сигнал.

На приемном конце системы радиосигналы принимаются прием­ной антенной 10 и поступают в радиоприемник 11, где усиливаются и детектируются. Дополнительное усиление видеосигналы получают в видеоусилителе 12 и поступают на управляющий электрод приемной трубки 13. В приемной трубке видеосигналы модулируют плотность электронного луча, тем самым изменяя яркость различных точек лю-минеспирующей поверхности экрана. Отклонение электронного луча осуществляется генераторами разверток устройства 15, которые син­хронизируются импульсами, выделяемыми из полного телевизионно­го сигнала селектором синхроимпульсов 14.

Развертка изображения. Последовательное выделение отдель­ных элементов передаваемого изображения путем преобразования яркостей отдельных точек в электрические сигналы называется раз­верткой изображениПроцесс развертки заключается в периодическом движении элек­тронного луча по мишени передающей трубки или экрану кинескопа слева направо и одновременно сверху вниз.

37(прод)

Применение кинескопов с самосведением электронных лучей по­зволяет существенно повысить яркость свечения экрана и в значитель­ной степени ослабить влияние магнитного поля земли на цветовоспро­изведение при перемещении телевизора. Это свойство особенно важно для переносных телевизоров.

Электронные пушки. Электронные пушки электроннолучевой трубки предназначены для формирования узкого электронного луча с необходимой энергией электронов. Для получения необходимого диа­метра луча, определяющего разрешающую способность трубки, при­меняются электростатические и магнитные фокусирующие системы. Принцип электростатической фокусировки основан.на законах измене­ния траектории электронного луча под действием постоянного элек­трического или магнитного поля. Например, искривление траектории электрона при движении в ускоряющем электрическом поле происхо­дит аналогично изменению направления распространения светового луча, встречающего оптическую среду с большим коэффициентом пре­ломления, чем показатель преломления среды распространения, такой же формы, как эквипотенциальная поверхность. Особенность элек­тронной оптики состоит в том, что показатель преломления среды про­порционален разности потенциалов и непрерывно изменяется по ходу луча.

На рис. 8.13. приведена схема электронной пушки (электронного прожектора) в разрезе, Электроны в электронной пушке вылетают из катода и ускоряются электрическим полем, приложенным к анодам 3 и 4 пушки относительно ее катода /. Электрод 2 совместно с первым анодом 3 играет роль фокусирующего электрода и одновременно явля-

40, Система цветного телевидения

6 Импульсная модуляция.Дельта-модуляция.

9 Пассивные элементы радиотехнических цепей

Пассивные элементы R, I, С относятся к классу линейных эле­ментов, так как их вольтамперные характеристики имеют линейный характер и подчиняются закону Ома.

Резисторы. Они представляют собой элемент электрической це­пи, где происходит преобразование электрической энергии в тепло­вую. Резисторы бывают общего и специального назначения; Резисто­ры общего назначения имеют шкалу номиналов от единиц Ом до 10 МОм. Мощность рассеяния резисторами Р_рас может быть от 0,125 Вт до 100 Вт, Допустимое отклонение сопротивления от номинального значения (от значения указанного на корпусе резистора) имеет строго определенную шкалу: ±2; ±5%. высокоточ­ные резисторы могут иметь минимальное отклонение до сотых долей процента.

Резисторы специального назначения подразделяются на: преци­зионные; высокочастотные; высокоомные; высоковольтные; высоко-мегаомные. По принципу использования резисторы бывают: перемен­ные, постоянные. Переменные резисторы в свою очередь подразделя­ются на регулировочные и подстроенные.

В зависимости от материала, определяющего сопротивление резистора, они подразделяются на проволочные, пленочные, непрово­лочные, полупроводниковые. Полупроводниковые резисторы относятся к классу нелинейных элементов.

Когда через резистор протекает некоторый ток , то на нем пада­ет напряжение U(R) = I R . Если через резистор протекает переменный ток с амплитудой то амплитуда напряжения, падающего на нем,

напряжение, падающее на сопротивлении R, будет U_mR = l_m e^{J ш} R .

Конденсаторы. Они представляют собой радиоэлементы, со­стоящие из двух обкладок, разделенных диэлектриком. В зависимости от материала диэлектрика, назначения и выполняемой функции кон­денсаторы имеют следующую классификацию:

конденсаторные и комбинированные сборки; с органическим диэлектриком; с неорганическим диэлектриком; электролитические; с газообразным диэлектриком.

Конденсаторы с органическим диэлектриком бывают: низко­вольтные, высоковольтные, импульсные, переменного напряжения,

Конденсаторы с неорганическим диэлектриком подразделяются на низковольтные, высоковольтные, помехоподавляющие и нелиней­ные.

Электролитические конденсаторы подразделяются на конденса­торы общего назначения, неполярные, высокочастотные, импульсные.

Конденсаторы с газообразным диэлектриком: воздушные, газо­наполненные и вакуумные.

По характеру изменения емкости конденсаторы подразделяются на и постоянные.

Основными параметрами конденсатора являются номинальная емкость, допустимое отклонение емкости от номинального значения, рабочее напряжение и тангенс угла потерь.

Конденсатор является реактивным элементом, способным на

рисунке выделены). В некоторых случаях может оказать влияние на работу схемы и межвитковая емкость катушки и т.д. Очевидно, что в радиотехнике стараются применять такие детали, которые обладали бы свойствами "чистых" элементов. например, активное сопро­тивление катушек стараются довести до минимума путем применения специальных материалов и проводов. Однако остается вопрос: когда нужно учитывать элементы и усложнять схему, и в каких случаях можно ими пренебречь? На этот вопрос можно ответить так: результа­ты теоретических расчетов не должны расходиться с результатами физического эксперимента более чем на заданную погрешность. В инженерной практике допускается 5% погрешность, В любом случае критерием оценки учета подразумеваемых элементов является экспе­римент.

12. Полевые транзисторы

Полевой транзистор - это полупроводниковый прибор, усили­тельные свойства которого обусловлены потоком зарядов одной по­лярности: потоком основных носителей, протекающим через канал, управляемым электрическим полем. По принципу устройства полевые транзисторы бывают с управляющим переходом и с изолированным затвором. Транзисторы с изолирован­ным затвором по структуре разделяются на транзисторы с индуциро­ванным каналом и со встроенным каналом. По типу используемого изолирующего материала транзисторы с изолированным затвором называют МДП-транзисторами (от слов «металл - диэлектрик - по­лупроводник») или МОП-транзисторами (от слов «металл - оксид -полупроводник»). В последнем случае диэлектриком служит слой ди­оксида кремния

Полевые транзисторы обладают высоким входным сопротивлени­ем. Входное сопротивление на низких частотах транзисторов с изоли­рованным затвором достигает 10^й - 10¹⁶ Ом.

Структура и принцип действия полевого транзистора с управ­ляющим переходомУправляемый канал может быть изготовлен как из полупроводника n-типа, так и из полу­проводника p-типа.

Управляемый канал образуется путем формирования управляю щей области с другим типом проводимости. В рассматриваемом случае это p-область, а канал представляет пластинку из полупроводника n­тила. Пластинка из полупроводника n-типа (на рис. 3.32 из полупро­водника р-типа) имеет на противоположных концах электроды. Элек­трод, из которого в канал вытекают электроны называется истоком (И). Электрод, куда проходят электро­ны, называется стоком (С). Управляющий электрод, соединенный с областью р-типа, называется затвором (3).

При подаче на затвор обратного напряжения (относительно исто­ка) увеличивается толщина перехода и соответственно этому уменьшается поперечное сечение канала.

Характеристики и параметры полевых транзисторов. Как было уже сказано, полевые транзисторы обладают большим входным сопро­тивлением и поэтому зависимости входных токов не рассматриваются. Это свойство полевых транзисторов сильно отличает их от биполярных транзисторов, в которых управление выходным током осуществляется током входного электрода. Основными статическими характеристика­ми полевого транзистора являются: семейство выходных характери­стик и семейство проходных характеристик (проходные характери­стики

15

18 Каскад усиления усилителя по схеме с общей базой.

21 Линейные и нелинейные искажения

ких частот.

23Обратная связь в усилителях.

Подача части выходного напряжения на вход усилителя называется обратной связью (рис. 53). Если напряжение обратной связи совпадает по фазе с входным напряжением, то связь называется положительной. Если U_ос и U_вх сдвинуты по фазе на угол 180⁰, то обратная связь называется отрицательной. Пусть коэффициент усиления усилителя без обратной связи равен К и коэффициент передачи цепи обратной связи . Определим коэффициент усиления усилителя с обратной связью. В результате подачи на выход усилителя напряжения обратной связи напряжение на его входе станет равным :. Это напряжение будет усиленно в К раз и станет равным: .Отсюда (*). Из (*) следует, что при положительной обратной связи усилитель будет работать с большим коэффициентом усиления, чем без обратной связи, а при отрицательной связи – с меньшим.

Применив положительную обратную связь можно более полно использовать усилительные свойства лампы. Однако в УНЧ такая связь не используется, так как она ухудшает характеристику.

При коэффициент усиления неограниченно возрастает. Это означает, что бесконечно малый сигнал на входе усилителя может вызвать колебания на входе. Так как на входе всегда имеются колебания бесконечно малой амплитуды за счет флуктуации, то при усилитель превращается в генератор. Положительная обратная связь может возникнуть между каскадами усилителя через общие цепи анодного питания. Такая связь называется паразитной.

____________________________________________________________

26 каскады усилителя

Оконечным каскадом усилительного устройства является каскад усиления мощности. Каскады усиления мощности могут работать как в режиме А, так и в режиме В (АВ). В зависимости от способа связи с нагрузкой и способа построения каскады усиления мощности подраз­деляются на: однотактные трансформаторные и однотактные с непосредственной связью с нагрузкой, двухтактные трансформаторные и двухтактные бестрансформаторные, мостовые. Ниже будет произведен энергетический анализ наиболее распро­страненных типов каскадов усиления мощности. При рассмотрении энер­гетических соотношений будем пользоваться в основном синусои­дальными сигналами однотактные каскады усиления мощности работают в режиме А. Схема каскада усиления мощности с непосредственной связью с на­грузкой приведена на рис.

Сопротивления R_d} и R, образуют делитель напряжения для по­дачи смещения на базу с фиксированным напряжением. Номиналы сопротивлений рассчитываются из условия обеспечения требуемого режима работы транзистора. Разделительный конденсатор С не про­пускает постоянный ток цепи делителя в «сторону» источника сигна­ла, сохраняя постоянство тока смещения базы.

Расчет номиналов элементов и параметров усилителя мощности производят графоаналитическим способом. С целью выявления пре­делов «стремления» основных энергетических параметров при анали­зе каскадов усиления мощности вводят понятия коэффициентов ис­пользования по току и по напряжению транзистора. Коэффи­циент использования по току определяется как отношение амплитуды тока, протекающего через сопротивление нагрузки (он численно равен амплитуде тока коллектора транзистора , к току покоя транзистоpa

Расчет усилителя для заданной мощности Р_н, выделяемой в на­грузке, выполняется в следующей последовательности:

1. По справочнику находят подходящий по энергетическим параметрам транзистор

2. Определяют соответствие максимально допустимого напряжения коллектора транзистора рабочему напряжению U_K имеющему­ся в схеме усилительного каскада должно быть больше напряжения источника питания. Необходимое зна­чение напряжения питания определяется из условия Е„ > U_m + 2U_Km

определяются ре­альные значения амплитуд напряжения и тока коллектора;

Действ-ее значение тока:

амплитуда напряжения базы может быть определена как

Расчетные значения коэффициентов усиления по напряжению и по мощности находятся как

Достоинства однотактного каскада с непосредственной связью с нагрузкой:

Простота схемы, небольшое число радиоэлементов;

Малые линейные и нелинейные искажения. Недостатки:Нагрузка находится под большим напряжением источни­ка питания, и через сопротивление нагрузки протекает постоянный ток, что не всегда желательно. Маленький КПД.

При усилении гармонических сигналов такой каскад ра­ботает только в режиме А.

30 RС-генераторы

Гармонические колебания могут быть получены в схемах, ис­пользующих RС-цепи, где условия баланса фаз и амплитуд выполня­ются лишь на одной частоте. Наибольшее применение нашли генера­торы на операционных усилителях с мостом Вина Автогенераторы с RС-цепями применяются обычно для генерирова­ния низкочастотных колебаний, так как LС-генераторы в таких случа­ях оказываются громоздкими Коэффициент переда

Схема автогенера­тора на операционном усили­теле с мостом Вина

Если выбрать коэффициент усиления усилителя больше трех, то форма генерируемых колебаний может сильно отличаться от гармо­нических, а при К_у < 3 колебания вообще не возникнут. Поэтому в такой генератор вводят специальную цепь отрицательной обратной связи через нелинейное полупроводниковое сопротивление, а иногда используют обычную миниатюрную лампу накаливания. При отсутствии генерации сопротивление цепи обрат­ной связи велико, коэффициент усиления усилителя К_у » 3. После появления колебаний сопротивление цепи обратной связи уменьшает­ся за счет переменного тока, глубина обратной связи увеличивается, и К(Y) начинает уменьшаться, пока не станет равным Ку =3.

33 Приемник прямого усиления.

Радиоприемником называется устройство, воспроизводящее сообщение, переедаемое передатчиком. Радиопередатчик передает сообщение с помощью модулированных высокочастотных колебаний.

Для воспроизведения сообщения приемник должен:

1. принять радиосигнал,

2. преобразовать его в сигнал сообщения,

3. воспроизвести сообщения в виде звука.

Любой радиоприемник должен содержать приемную антенну, селектор, детектор и преобразующее устройство (рис. 105).

Селектором называется устройство, служащее для выделения сигналов нужной радиостанцией из сигналов других радиостанций, работающих на иной частоте.

Кроме перечисленных обязательных элементов в приемнике могут содержаться блоки усиления сигналов и преобразования несущей частоты. Приемник, в котором не происходит преобразования несущей частоты, называется приемником прямого усиления. Блок-схема этого приемника представлена на рис 106.

Основными параметрами приемника являются чувствительность (способность принимать слабые сигналы) и избирательность (способность отделять сигналы нужной радиостанции от сигналов других радиостанций, близких по частоте).

36, Преобразование оптического изображения в электрические сиг­налы осуществляется с помощью передающих теле­визионных трубок, от которых в значительной степени зависит каче­ство телевизионных изображений .

Процесс преобразования оптического изображения в телевизи­онный сигнал состоит из двух этапов: преобразование оптического изображения в электрическое изображение и преобразование потенциального изображения в видеосигнал. К передающим трубкам предъявляют следующие основные требования:

• высокая чувствительность;

• способность работы в широком диапазоне яркостей передаваемых сцен;

• правильное воспроизведение световых градаций;

• высокая разрешающая способность;

■ высокое отношение сигнал/помеха создаваемого сигнала.

В современных передаю­щих трубках используются два вида фотоэффекта: явление внешнего фотоэффекта и внутреннего фотоэффекта, при котором изменяется проводимость полупроводниковой мишени в зависимости от ее осве­щенности. Во всех современных трубках используется принцип накоп­ления электрического заряда - независимо от явления фотоэффекта.

Поверхность мишени передающей трубки можно представить в виде панели, состоящей из отдельных миниатюрных фотоэлементов с общим числом т ~ к Z² (к - формат кадра, Z - число строк в кадре) и шунтирующих их равных емкостей С. В качестве коммутирующего устройства используется электронный луч. Когда на фотокатод (ми­шень) падает световой поток от соответствующего элемента оптиче­ского изображения, ток фотоэлемента в случае явления внешнего фо­тоэффекта будет заряжать элементарную емкость до определенного потенциала; в трубках, использующих явление внутреннего фотоэф­фекта - разряжать эти емкости, так как в последнем случае фотосо­противление шунтирует элементарную емкость. При этом на поверх­ности мишени формируется потенциальный рельеф (электрическое изображение объекта) - более освещенные участки имеют более вы­сокий потенциал в случае использования мишени с внешним фотоэф­фектом, и наоборот - при использовании мишени с внутренним фото­эффектом. Когда электронный луч обегает поверхность мишени, про­исходит выравнивание потенциального рельефа за счет разряда эле­ментарных емкостей в первом случае, и заряда - в случае фотокатода, использующего явление внутреннего фотоэффекта. При использова­нии явления внутреннего фотоэффекта получается как бы негативное изображение объекта.

Передающая трубка «видикон». В видиконе применяется свето­чувствительная мишень с внутренним фотоэффектомНа рис. 8. 8 показано устройство видикона. На внутренней плоской стенке ци­линдрической трубки / нанесена светочувствительная мишень 2, со­стоящая из прозрачной пленки металла и фотосопротивления.

На дно стеклянной трубки А (рис. 8,8, б) нанесен проводящий слой Б из двуокиси олова. От этого слоя сделан вывод наружу трубки для подключения сопротивления нагрузки R_H. На проводящий слой нанесен тонкий слой фотосопротивления.

Электронный луч формируется пушкой, состоящей из катода 3, управляющего электрода 4 и первого анода 5

Когда на мишень проектируется изображение, то проводимость отдельных точек мишени уже не будет одинаковой. В течение времени передачи кадра каждая из емкостей точек слоя с разной ос­вещенностью разрядится до различных зна­чений в зависимости от сопротивления слоя в этих точках. В результате к концу кадра на стороне мишени, обращенной к лучу, возни­кает потенциальный рельеф изображения.

Когда мишень не освещена U=0, все элементарные конденсаторы за­ряжены. Заряд элементарных конденсаторов осуществляется источником на­пряжения Щ при соприкосновении их с электронным лучом. Элек­тронный луч в данном случае играет роль коммутатора, который со­единяет левые обкладки элементарных конденсаторов с общим прово­дом, имеющим потенциал катода . Когда электронный луч по очереди касается поверхности элементов мишени, то на время, равное времени нахождения луча на данной площадке, элементарные конден­саторы окажутся правыми обкладками, соединенными с землей через этот луч. Электронный луч в данном случае играет роль проводника, по очереди соединяющего правые обкладки элементарных конденсато­ров с общим проводом (катодом). При соединении правых обкладок элементарных конденсаторов с общим проводом потечет ток заряда. Время заряда элементарного конденсатора несколько меньше времени нахождения электронного луча на данной элементарной площадке. Следовательно, пока элек­тронный луч находится на поверхности элементарного участка, ем­кость успевает зарядиться до напряжения Разряд элементарных конденсаторов происходит в течение всего времени передачи кадра. С началом следующего кадра электронный луч, коммутируя элемент за элементом, восстанавливает нулевой потенциал мишени, подзаряжая элементарные конденсаторы. В момент коммутации через сопротивление нагрузки R_H протекает ток, который создает на нем напряжение видеосигнала. Большей освещенности эле­мента мишени соответствует больший зарядный ток и, соответственно, большее напряжение сигнала. После считывания вновь формируется потенциальный рельеф следующего кадра.

Недостатком видикона является сравнительно большая инерцион­ность, что несколько препятствует его применению для передачи дви­жущихся объектов.

38,Структурная схема телевизора черно-белого изображения

Современные телевизоры строятся на специализированных мик­росхемах с применением микропроцессорных устройств управления

по

41
