Расчет растянутого раскоса фермы.
Расчетное усилие растяжения для раскоса 4 – 5
Бетонное сечение
Площадь сечения арматуры из условия прочности:
Принимаем 4 10 А – III c As =3,14 см2
Расчет по образованию трещин.
Усилие воспринимаемое сечением при образовании трещин:
условие трещиностойкости сечения не соблюдается, т. е. требуется расчет по раскрытию трещин.

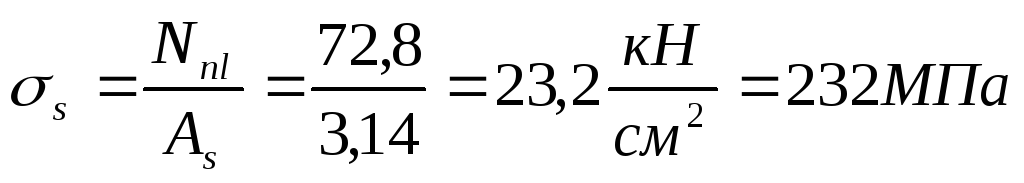

Ширина раскрытия трещин от кратковременного действия полной нагрузки:
где - для арматуры класса А –III.
;
Ширина раскрытия трещин от непродолжительного действия постоянной и длительной нагрузок:
,
где
Ширина раскрытия трещин от продолжительного действия постоянной и длительной нагрузок:
,
где
Непродолжительная ширина раскрытия трещин:
Продолжительная ширина раскрытия трещин:
Расчет сжатого раскоса фермы.
Расчетное кратковременное усилие в наиболее нагруженной сжатой стойке 8-9 N = - 105,6 кН, в том числе длительное N = - 66,95 кН.
Проверим достаточность предварительно назначенного бетонного сечения
Фактическая длина элемента 407,6 см.
Случайный эксцентриситет не менее
Принимаем
Расчетная длина
Т. к. гибкость , необходимо учесть влияние прогиба элемента на его прочность.
Условная критическая сила:
где момент инерции сечения
;
;
;
При
Коэффициент .
Расстояние до арматуры
Определим случай внецентренного сжатия для симметричного армирования:
;
т. е. имеем случай 1 внецентренного сжатия с относительно большими эксцентриситетами продольной силы:
Площадь арматуры назначаем по конструктивным соображениям:
Принимаем 2 10 А –IIIс Аs= 1,57 см2;
Расчет опорного узла фермы.
Характер работы узла и его основные размеры показаны на рисунке. При конструировании узлов фермы необходимо уделять особое внимание надежной анкеровке элементов решетки. Длину анкеровки напрягаемой арматуры по табл. 7, ненапрягаемой арматуры в соответствии с п. 5.14 1, но не менее 35d с учетом отрицательного влияния моментов. Если арматура запущена за расчетное сечение на расстояние , то в расчет она вводится с коэффициентом. Расчет выполняют графоаналитическим способом ( см. рис. ). Для напрягаемой арматуры, гдеL1 = 53см – фактическое значение анкеровки напрягаемой арматуры. Требуется площадь поперечного сечения продольных ненапрягаемых стержней в нижнем поясе в пределах опорного узла:
.
Принимаем 6 Ø12 А – III с .
Величина заделки ненапрягаемой арматуры, обеспечивающая полное использование ее расчетного сопротивления:
,
где ,, см. табл.37[1].. Принимаем.
.
Площадь поперечного сечения одного поперечного стержня:
,
где ,
,
, угол наклона линии АВ, .
n – число поперечных стержней в узле, пересекаемых линией АВ (без учета стержней, расположенных в зоне 10 см от точки А); при двух каркасах и шаге поперечных стержней минимум 10 см .
Принимаем Ø 8 АIII с .
Расчет из условия обеспечения прочности на изгиб по наклонному сечению.
Усилия в приопорной панели верхнего пояса ,длина узла. Расстояние от торца фермы до точки пересечения осей верхнего и нижнего поясов. Расстояние от верхней грани узла до центра тяжести напрягаемой и ненапрягаемой арматуры
.
Прочность наклонного сечения проверяют по линии АС.
Высота сжатой зоны:
.
Требуемая прочность поперечного сечения:
где, угол наклона приопорной панели,.
-плечо внутреннего усилия от равнодействующей в хомутах.
Принимаем Ø 10 А – III с .
Окончательно принимаем в опорном узле два каркаса с диаметром поперечных стержней 10 мм и шагом 100 мм.
