3 Диаграмма «сущность-связь»
Информация, приведённая в таблицах 1-6, позволила представить информационно-логическую модель данных по учёту записей о рождении в виде диаграммы «сущность-связь», которая показана на рисунке 1. Первичные ключи подчёркнуты сплошной линией (к ним примыкает связь со стороны 1), а внешние – пунктирной (к ним примыкает связь со стороны много).

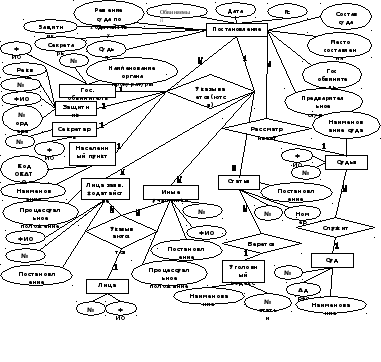

Рис. 1 – Диаграмма «сущность-связь» БД постановления о назначении судебного заседания по итогам предварительного слушания
4 Физическая модель реляционной базы данных постановлений о назначении судебного заседания по итогам предварительного слушания в microsoft access
4.1 Таблицы бд
В соответствии с информационно-логической моделью в MS Access была разработана БД постановлений о назначении судебного заседания по итогам предварительного слушания. БД состоит из 12 таблиц, На связях установлена целостность данных, что видно из рисунка 2. На рисунках 3-14 показаны таблицы БД в режиме конструктора. Таблицы заполнены данными, приближенными к реальным, что видно из рисунков 15-27.
Рис. 2 - Схема данных БД
Рис. 3 - Таблица «Гос. обвинитель» в режиме конструктор
Рис. 4 - Таблица «Защитник» в режиме конструктор
Рис. 5 - Таблица «Иные участники» в режиме конструктор
Рис. 6 - Таблица «Лица» в режиме конструктор
Рис. 7 - Таблица «Лицо заявившее ходатайство» в режиме конструктор
Рис. 8 - Таблица «Населенный пункт» в режиме конструктор
Рис. 9 - Таблица «Постановление» в режиме конструктор
Рис. 10 - Таблица «Секретарь» в режиме конструктор
Рис. 11 - Таблица «Статья» в режиме конструктор
Рис. 12 - Таблица «Суд» в режиме конструктор
Рис. 13 - Таблица «Судья» в режиме конструктор
Рис. 14 - Таблица «Уголовный кодекс» в режиме конструктор

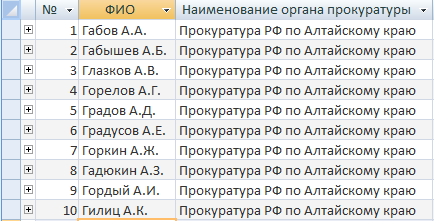

Рис. 15 - Таблица «Гос. обвинитель» в режиме просмотра данных

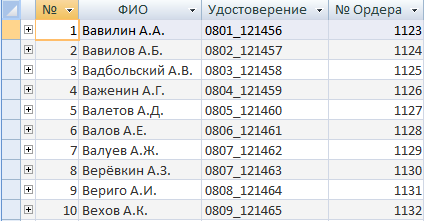

Рис. 16 - Таблица «Защитник» в режиме просмотра данных

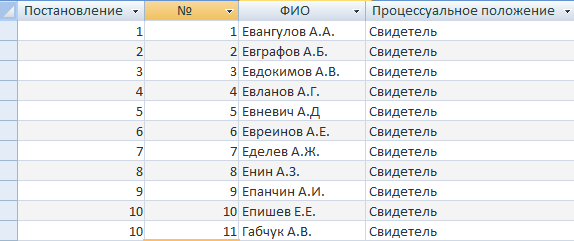

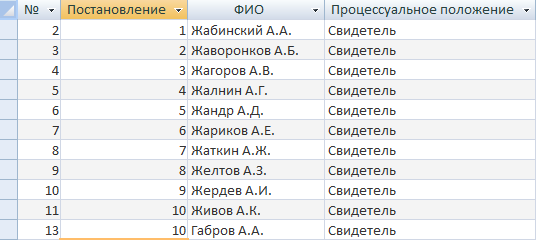

Рис. 17 - Таблица «Иные участники» в режиме просмотра данных
Рис. 18 - Таблица «Лица» в режиме просмотра данных
Рис. 19 - Таблица «Лицо заявившее ходатайство» в режиме просмотра данных
Рис. 20 - Таблица «Населенный пункт» в режиме просмотра данных

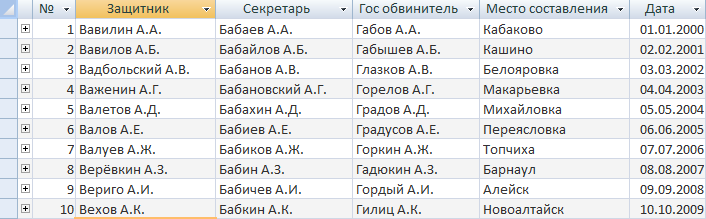

Рис. 21 - Таблица «Постановление» в режиме просмотра данных

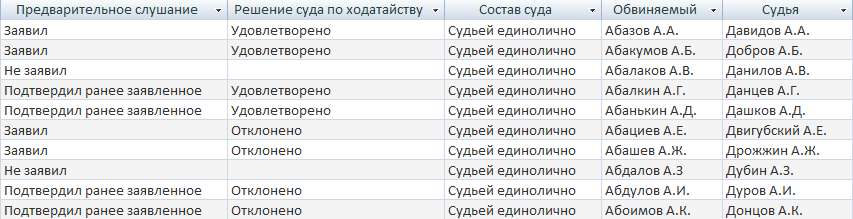

Рис. 22 - Таблица «Постановление» в режиме просмотра данных
Рис. 23 - Таблица «Секретарь» в режиме просмотра данных

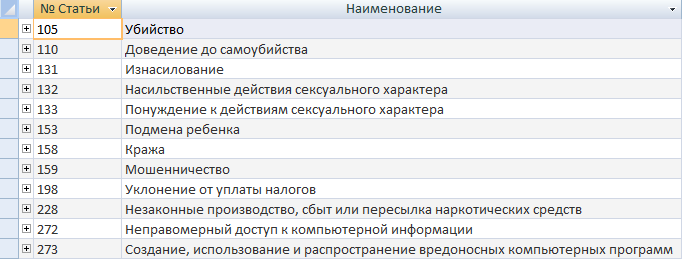

Рис. 24 - Таблица «Статья» в режиме просмотра данных

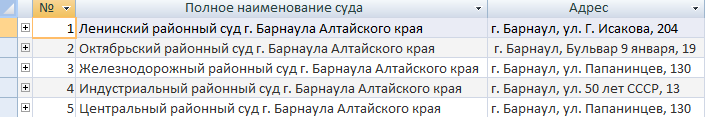

Рис. 25 - Таблица «Суд» в режиме просмотра данных

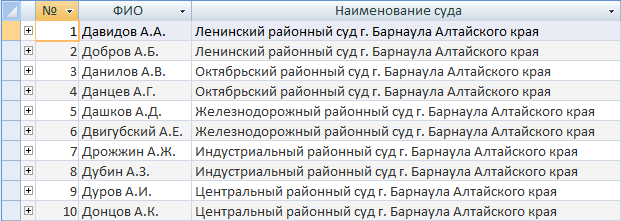

Рис. 26 - Таблица «Судья» в режиме просмотра данных
Рис. 27 - Таблица «Уголовный кодекс» в режиме просмотра данных
4.2 Запросы
На рисунке 28-29 представлен результат выполнения запроса группировка.

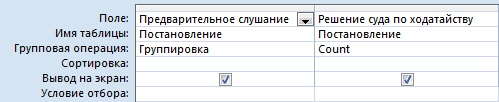

Рис. 28 - Запрос в режиме конструктор
Рис. 29 - Запрос в режиме просмотра данных
На рисунке 30-31 представлен результат выполнения запроса по дате.
Рис. 30 - Запрос в режиме конструктор
Рис. 31 - Запрос в режиме просмотра данных
На рисунке 32-33 представлен результат выполнения запроса с функцией.
Рис. 32 - Запрос в режиме конструктор
Рис. 33 - Запрос в режиме просмотра данных
На рисунке 34-35 представлен результат выполнения запроса с условием.
Рис. 34 - Запрос в режиме конструктор
Рис. 35 - Запрос в режиме просмотра данных
На рисунке 36-37 представлен результат выполнения запроса с параметром.
Рис. 36 - Запрос в режиме конструктор
Рис. 37 - Запрос в режиме просмотра данных
