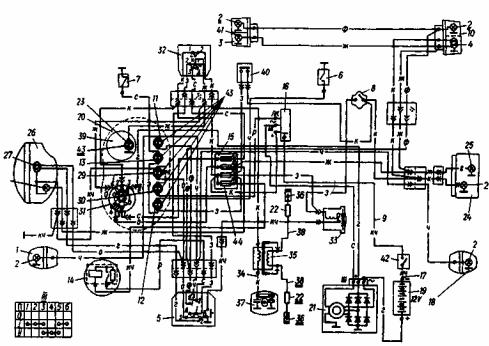

Рис. 6.6. Схема электро-



оборудования мотоцикла



"Днепр-П": I - указатель по-



воротов 162.3726; 2 - лампа



А1 2-2 1 -3; 3 - фонарьПФ232В



бокового прицепа передний;



4 - лампа А 12-2 1+6; 5 - пере-



ключатель1 7 1 .3709; 6 - пробка



контакта; 7 -датчик ММ 126



аварийногодавлениямасла; 8



- выключатель ВК854Б; 9 -



провод"выключатель46.37 \ О



- "масса" регулятора напря-



жения 33.3702" 10 - фонарь



бокового прицепа задний



?8



ФП219В;11фонарь ПД20Д



контрольной лампы указате



ля поворотов; 12 - фонарь



ПД20Д контрольной лампы



датчиканейтрали; 13 -фонарь



ПД20Е контрольной лампы



аварийного давления масла,



14 - прерыватель указателей



поворота РС427; 1 5 - блок пре-



дохранителей ПРИМ; 1 6 - ре-



гуляторнапряжения33.3702;



17 - провод "минус" аккуму-



ляторавыключатель46.37 1 0;



18 - указатель поворотов



163.3726; 19 - аккумуляторная батарея 6МТС9; 20 - панель приборов; 21 - генератор Г424; 22 - наконечник помехоподавитель-



ныйА14; 23- патронПП1-200 ламп; 24 -фонарьзадний171.3716; 25 -лампаА12-5; 26 -фараФГ137Б, 27 -лампаА1 2-45+40; 28



- лампаА1 2-4; 29 - фонарьПД20Мконтрольнойлампыдальнегосвета; 30 - фонарьПД20Еконтрольнойлампыработыгенера



тора; 3 1 - замокзажигания1 4 1 .3704; 32 - переключатель1 8 1 .3709; 33 - сигналзвуковойС205Б; 34 - провод"катушказажигания



- прерыватель; 35 - катушка зажигания Б204; 36 - свеча зажигания А14В; 37 - прерыватель ПМ302А; 38 - провод высокого



напряжения; 39 - спидометр; 40 - выключатель стоп-сигналаручноготормоза 13.3720; 41 - лампаА12-8; 42 - выключатель

СП«4

46.37 10; 43 - лампаА1 2- 1 ; 44 - предохранительПРИ9Б-2 1 0; цветапроводов: г- голубой; ж- желтый; з- зеленый; к- красный; кч

- коричневый; о- оранжевый; с- серый; ф- фиолетовый; ч- черный

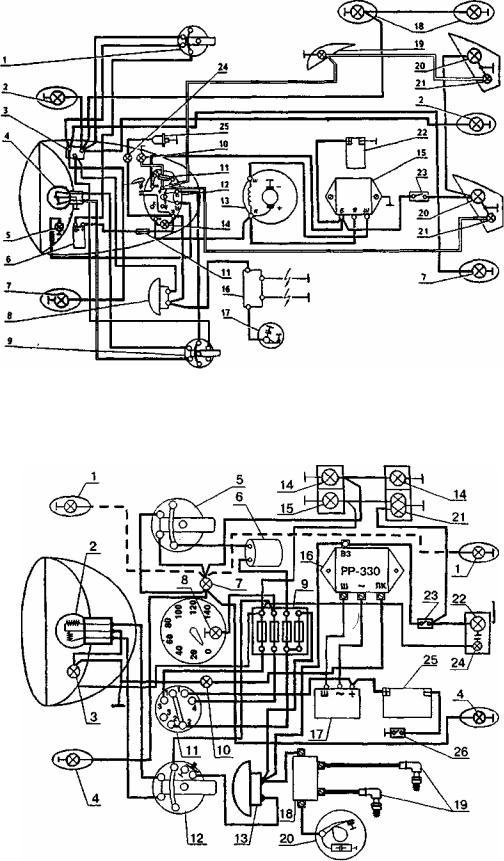

Рис. 6.7. Схема электрооборудования мотоцик-

лов"Урал" М62, М63, М66:

I - переключатель указателей поворотов П-201; 2 - правые указатели поворотов с лампами А6-15 на мо- тоцикле-одиночке; 3 - соединительная колодка; 4 - лампа головного света фары А6-32+32; 5 - лампа стояночного света фары А6-2; 6 - реле-прерыватель указателей поворотов; 7 - левые указатели поворотов с лампами с А6-15; 8 - звуковой сигнал С-37А; 9 - переключатель света с кнопкой звукового сигнала П- 200; 10 - лампа подсвета шкалы спидометра А6-2; 11 - предохранители I5A; 12центральный переключатель; 13 - генератор Г-414; 14 - контрольная лампа работы генератора Аб-0,25; 15 - реле-регулятор РР-302А; 16 - катушка зажигания Б201; 17 - прерыватель ПМ302; 18 - правые указатели поворотов с лампами А6-15 (на

коляске); 19 - передний габаритный фонарь на коляске с лампой А6-2; 20 - лампы стоп-сигнала А6-15; 21 - задние габаритные лампы А6-22; 22 - аккумулятор ЗМТ-6; 23 - включатель стоп-сигнала; 24 - контрольная лампа аварийного давления масла А6- 2; 25 - датчик давления масла (указателями поворотов оснащены только "Урал" М66).

Рис. 6.8. Схема электрооборудования мотоциклов

"Урал" М67 и М67-36:1 - пра-

вые указатели поворота на мотоцикле-одиночке с лампами А12-21 -3; 2 - лампа головного света фары А12-45+40; 3

-лампа переднего габаритно го огня А12-4; 4 - левые ука затели поворотов с лампами А12-21-3; 5 - переключатель указателей поворотов П201; 6

-реле-прерывательуказателей поворотов; 7 - контрольная лампа указателей поворотов А12-1; 8 - лампа подсветки шкалы спидометра А12-1; 9 - блок предохранителей; 10 - контрольная лампа работы генератора А12-1; II - замок зажигания ВК857; 12 - пере ключатель света с кнопкой звукового сигнала П200; 13 - звуковой сигнал С205Б; 14 - правые указатели поворота с лампами А12-21-3; 15 - пере дний габаритный огонь с лам пойА12-5; 16 - реле-регулятор РР-330; 17 - генератор Г-424;

18 - катушка зажигания Б204;

19 - свечиА14B; 20 - прерыва тель ПМ302А; 21 - лампа зад него габаритного огня и стопсигнала А12-21+5; 22 - лампа

стоп-сигнала А12-21 -3; 23 - включатель стоп-сигнала; 24 - лампа заднего габаритного огня А12-5; 25 - аккумуляторная батарея 6МТС-9 или две батареи ЗМТ-6; 26 - выключатель "массы". Детали поз. 14, 15, 21 - только на мотоцикле с коляской

1

I

§

I

(Л(О

Рис. 6.9. Схема электрооборудования мотоциклов

"Урал" ИМЗ-3.103-10, ИМЗ- 8.103-30, ИМ3-8.103-40 и

ИМЗ-8.123: I - аварийный выключатель зажигания; 2 - переключатель "день-ночь"; 3 - колодки штеккерных разъемов; 4 - включатель стоп-сигнала ручного тормоза; 5 - реле-прерыватель указателей поворотов; 6 - блок плавкихпредохранителей; 7

-контрольная лампа нейтра ливкоробкепередач А-12-1 (зеленая); 8 - контрольная лампа указателей поворотов А12-1 (оранжевая); 9 - лампы А12-1 подсветкишкалыспи дометра; 10-лампа головно госветафарыА12-45+40; 11 - лампагабаритного(стояноч ного) светавфареА12-4; 12 - указатели поворота левые с лампами А12-21; 13 - конт рольная лампа дальнего све та А12-1 (синяя); 14 - конт рольная лампа работы гене ратора А12-1 (красная); 15 - замок зажигания; 16 - пере ключательуказателей

поворотов; 17 - переключательсвета; 18 - указателиповоротовправые(наколяске) слампамиА12-21; 19

-лампагабаритного(стояночного) светанаколяскепередняяА12-5; 20 - двухнитеваялампазаднегогабаритногосветаистоп- сигналаА12-21+5; 21 - реле-регуляторРР-330; 22 - включательстоп-сигналаножноготормоза; 23 - выключатель"массы"; 24 - включательконтрольнойлампы нейтрали; 25 - звуковойсигнал С-304; 26 - катушказажигания Б204; 27 - генераторГ-424 с выпрямителем; 28 - прерыватель ПМ302А; 29 - кнопказвуковогосигнала; 30 - лампаAI2-21 стоп-сигнала; 31 - лампаAI2-5 заднего габаритного (стояночного) света; 32 - аккумуляторная батарея 6МТС-9 (или две батареи ЗМТ-6); 33 - коммутатор бесконтактнойэлектроннойсистемызажигания(БЭСЗ); 34 - датчикБЭСЗ; 35 - электронныйрегуляторнапряжения33.3702; 36

-указателиповоротовправыена мотоцикле-одиночке слампами А12-21

а>

о

Электрооборудование

161

Для контроля работы генератора и реле-регулятора используется красный фонарь ПД20-Е. Гашение лампы после запуска двигателя, свидетельствует об исправности генератора и реле-регулятора.

На мотоциклах "Днепр" и "Урал" установлены лампы контроля аварийного давления масла, нейтрали, поворотов, включения дальнего света.

Как источник тока на моделях мотоциклов с шестивольтным напряжением "Днепр" и "Урал" используется генератор Г-414 и аккумуляторная батарея ЗМТ12, на моделях с 12-ти вольтовым напряжением применяется генератор Г-424 и две аккумуляторные батареи ЗМТ-6 или одна 6МТС-9.

ГЕНЕРАТОР Г-414

На мотоциклах "Днепр" и "Урал" с шестивольтным электрообору- дованиемустановленгенераторпостоянноготокатипаГ-414 (рис. 6.10). Техническиехарактеристикиэтогогенератораприведенывтаблице6.1:







Таблица6.1





Параметр

Числовое значение

Номинальное напряжение, В

6

Ток полной отдачи, А

10

Частота вращения якоря, которая обеспечивает

1350

напряжение 6,5 В, при нагузке 0 А ЮА

1950

Ток холостого хода во время работы генератора в режиме

6

двигателя, А











/7







« 13













II

10

9

-

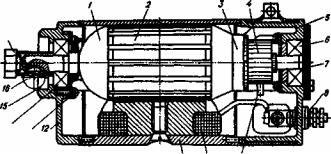

Рис. 6.10. Генератор Г-414: I - якорь; 2 - обмотка; 3 - бандаж; 4 - коллектор; 5

крышка; 6 - задний подшипник; 7 - крышка; 8 - вывод; 9 - щитки; 10 - катушка; 11

-

k/"*r*nt/r>' I "} _ nttr\a nuclei lyrvi ultima * I ^ _ ч a II1LIXU3 <I

IIIQii^Q-

I A _ п*»г»*л rtuurt nr* TTI itMnu rii/' I ^ _

л^ышка, и - задний подшипник, / - лртшла, о - вывид, у - щшкп, iu • к^нушла, i i -

корпус; 12 - передняя крышка; 13 - защитная шайба; 14 - передний подшипник; 15 - сальник; 16-шпонка; 17 - корончатая гайка

Направление вращения генератора - правое, полярность "массы" - отрицательная. Провод в катушке возбуждения генератора - медный, эмалированный марки ПЭЛ сечением 0,74 мм. Количество витков в катушке - 300, слоев - 24.

Изоляция катушки выполнена в полуперекрытие, в один слой. На выводных клеммах маркировка "Я" и "Ш".

- 2 0 6 1
