Основы. Двухмерное проектирование

Группа параметров “Допуск” позволяет задавать поля допусков и предельные отклонения альтернативных размеров:

Вид. Параметр определяет составные части размерного числа альтернативного размера (только размерное число, размерное число с допуском и т.п.). Выбрать значение можно из списка. Значение “По умолчанию” означает, что вид альтернативного размера будет определяться значением параметра “Вид” в разделе “Допуск”.

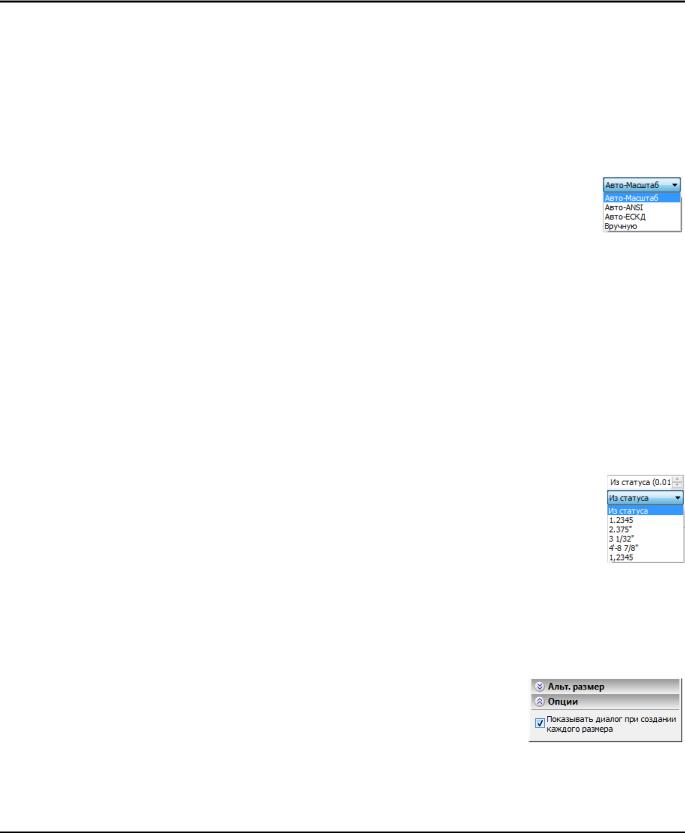

Поле допуска задаётся с помощью одноимённого параметра. Предельные отклонения могут быть заданы как вручную (в соответствующих полях ввода), так и высчитываться автоматически. Способ задания отклонений определяет параметр “Задание”:

Авто-Масштаб. Значения предельных отклонений вычисляются по полю допуска основного размера. Задание значения поля допуска альтернативного размера не влияет на расчёт его предельных отклонений.

Авто-ANSI. Отклонения рассчитываются по заданному полю допуска альтернативного размера по стандарту ANSI.

Авто-ЕСКД. Отклонения рассчитываются по заданному полю допуска альтернативного размера по стандарту ЕСКД.

Вручную. Значения отклонений задаются пользователем. В качестве значений отклонений можно использовать переменные.

При использовании автоматических режимов расчёта отклонений (Авто-Масштаб, Авто-ANSI или Авто-ЕСКД) достаточно задать лишь поле допуска. Отклонения будут рассчитаны автоматически.

Точность. Параметр задаёт точность округления размерных чисел альтернативных линейных размеров. Например, точность 0.01 означает, что размерные числа будут округляться до второго знака после запятой. Точность 0 означает, что размерные числа округляться не будут. Если этот пункт определен как “Из статуса”, то его значение берётся с закладки “Альтернативные размеры” команды “Настройка|Статус…”.

Единицы. Задаёт способ представления размерных чисел альтернативных линейных размеров. В основном этот пункт важен для дюймовых размеров.

Как и в предыдущем случае, при значении “Из статуса” размер будет изображен в тех единицах, которые заданы на закладке “Альтернативные размеры” команды

“Настройка|Статус…”.

Минимум цифр. Параметр определяет минимальное количество цифр после запятой, отображаемое у альтернативного размерного числа (аналогично параметру “Минимум цифр” для основного размерного числа). задано “Из статуса”, то значение берётся с закладки “Альтернативные размеры” команды “Настройка|Статус…”.

Раздел «Опции»

Данный раздел содержит только один вспомогательный параметр –

“Показывать диалог параметров при создании каждого размера”.

Если данный параметр включен, в команде создания размера после задания положения размера на чертеже на экране будет автоматически

появляться окно диалога параметров размера (опция )

Такой режим позволяет работать так же, как в предыдущих версиях T-FLEX CAD – сначала указать положения размера на чертеже, а затем задавать его параметры.

374

Размеры

Особенности задания параметров для угловых размеров

В основном параметры для линейных и угловых размеров совпадают. Ниже рассмотрены имеющиеся отличия.

Набор параметров допусков для угловых размеров отличается от аналогичных параметров других размеров. Поскольку допуск рассчитывается для угловых размеров на определенной длине, для угловых размеров добавлен параметр “Длина”. При автоматическом расчете отклонений используется следующая форма задания поля допуска: +AT8, AT8 или -АТ8, где 8 - квалитет, а AT в комбинации со знаком определяет тип допуска.

+AT

-AT

AT

Предельные отклонения рассчитываются соответственно в градусах, минутах и секундах. Для угловых размеров используются свои единицы представления размерного числа.

Для угловых размеров нельзя задать альтернативный масштаб, и все остальные параметры, связанные с альтернативным размером.

Особенности задания параметров для размеров на окружности

В разделе “Стиль” можно задать прорисовку небольшого перекрестья в центре окружности, на которой проставлен размер (параметр “Крестик в центре”. Это требуется в соответствии с некоторыми стандартами. В остальном параметры для окружностей соответствуют параметрам для линейных размеров.

Особенности задания параметров для строительных размеров

В основном параметры строительных размеров аналогичны параметрам линейных размеров. Ниже описаны существующие отличия.

У строительных размеров отсутствуют параметры для задания допусков и предельных отклонений.

В разделе “Стиль” присутствуют только те параметры, задание которых актуально для строительного размера. Также имеются дополнительные параметры:

Выносная линия. Отвечает за создание выносной линии от размера до узла привязки.

Показывать “плюс”. Управляет отображением знака “+” в размерах с положительным смещением от базового размера.

Как и для угловых размеров, для строительных размеров не задаётся альтернативный масштаб, и все остальные параметры, связанные с альтернативным размером.

375

Основы. Двухмерное проектирование

Работа с диалогом параметров размера

Параметры размера можно задавать и в диалоге параметров, вызываемом опцией автоменю:

<P> Установить параметры размера

Параметры на закладках данного диалога дублируют параметры в окне свойств. Кроме того, диалог параметров содержит ряд дополнительных настроек. Прежде всего, это общесистемные параметры: уровень, слой, приоритет, цвет. Также в диалоге параметров есть дополнительная закладка, содержащая настройки шрифта. Эта закладка является типовой для многих элементов системы (размеры, надписи, шероховатости, допуски формы и расположения). На ней можно задать необходимые настройки шрифта, которым будет отображено значение размера. Если значение какого-либо параметра данной закладки задано как “Из статуса”, то оно будет взято с закладки “Шрифт” диалога команды Настройка|Статус…”.

При создании размера по двум линиям 2D проекции или по окружности на проекции ему принудительно выставляется такой же приоритет, как и у проекции (если приоритет размера по умолчанию меньше приоритет проекции).

Параметры для новых размеров (параметры по умолчанию)

Параметры по умолчанию, которые будут применяться ко всем новым создаваемым размерам, можно задавать несколькими способами. Прежде всего, можно задать их с помощью диалога параметров

(опция ). Для этого нужно вызвать этот диалог до начала создания размера. Параметры, установленные для новых размеров, будут копироваться в параметры каждого создаваемого размера.

Также можно в процессе создания (или редактирования) любого размера сохранить заданные для него параметры как параметры по умолчанию, если нажать кнопку в окне свойств команды.

Важно отметить, что на закладке “Размеры” команды “Настройка|Статус…” задаются те из вышеперечисленных параметров, которые могут быть заданы по умолчанию. Как правило, все размеры на чертеже должны выглядеть однотипно. Поэтому удобно определять их вид в команде “Настройка|Статус…”, а в параметрах конкретного размера выставлять значения по умолчанию. Это позволит при необходимости мгновенно изменить вид всех размеров.

Кроме уже описанных параметров, в команде “Настройка|Статус…” задаются также ещё два параметра. “Неуказываемый квалитет” определяет неуказываемый для чертежа квалитет. Это означает, что те размеры, квалитет которых совпадет с неуказываемым, будут представлены на чертеже только своим номиналом.

На закладке “Символы” диалога команды “Настройка|Статус…” можно задать коды, которые в выбранном специальном шрифте будут соответствовать символам диаметра, градуса и знака «плюс/минус». Это может пригодиться при переводе файлов для других систем, а также при использовании шрифтов, в которых этим знакам соответствуют другие коды.

Копирование параметров с существующих размеров

Значения параметров создаваемого размера можно быстро скопировать с уже существующего размера. Для этого необходимо воспользоваться опцией:

<Alt+P> Скопировать свойства с существующего элемента

Данная опция доступна в автоменю команды до создания размера, либо в процессе создания (перед указанием положения размера на чертеже).

376

Размеры

После вызова опции достаточно указать размер, значения параметров которого необходимо передать новому размеру. Скопированы будут значения тех параметров, которые являются общими для выбранного и создаваемого размеров.

Для того, чтобы скопированные значения параметров присваивались всем новым размерам, перед выбором исходного размера необходимо включить дополнительную опцию:

<S> Запомнить свойства в параметрах по умолчанию

При включенной опции скопированные параметры будут сохранены как параметры по умолчанию.

Данная опция упрощает создание размеров с одинаковыми параметрами. Однако она не позволяет копировать отдельные параметры или параметры с объекта другого типа. В таких случаях удобнее воспользоваться общим механизмом редактирования параметров элементов в окне свойств.

Задание связи размера с другим размером

При создании размера любого типа в автоменю доступна дополнительная опция, позволяющая связать создаваемый размер с другим, уже существующим, размером:

<Shift+D> Выбрать связанный размер

После вызова этой опции необходимо указать размер, с которого будут браться параметры для создаваемого размера.

При установке связи параметры “связанного” размера (например, номинальное значение, другие отображаемые параметры) берутся с исходного размера. Перечнем “связанных” параметров можно управлять в диалоге свойств размера выбором соответствующего режима номинала (“Авто”,

“Вручную”, “Вручную с поправками”, “С выбранного размера”) и всплывающими галочками в диалоге свойств.

Разорвать связь между размерами можно с помощью опции:

<Shift+K> Разорвать связь с размером

Опция отображается в автоменю команды только для “связанных” размеров.

Данную функциональность можно использовать, например, для отображения на упрощенном чертеже таких же размеров, как на точном чертеже изделия.

377
