- •Содержание
- •Введение
- •Система T-FLEX CAD: возможности, особенности, область применения
- •Стандартные соглашения, принятые при описании системы T-FLEX CAD
- •Знакомство с системой. Настройка системы
- •Быстрое начало
- •Требования к системе
- •Требования к компьютеру
- •Требования к программному обеспечению
- •Установка T-FLEX CAD
- •Установка электронного ключа защиты сетевой версии
- •Установка программного обеспечения и электронного ключа защиты
- •Что делает программа установки?
- •Запуск T-FLEX CAD
- •Что вы видите в окне T-FLEX CAD?
- •Служебные окна и элементы управления T-FLEX CAD
- •Работа со служебными окнами
- •Основные понятия чертежа
- •Элементы построения
- •Элементы изображения
- •Вспомогательные элементы
- •Методы построения чертежа
- •Построение параметрического чертежа в T-FLEX CAD
- •Построение непараметрического чертежа (эскиза) в T-FLEX CAD
- •Быстрое построение параметрического чертежа. Автоматическая параметризация
- •Краткие инструкции по интерфейсу пользователя
- •Получение справки
- •Работа мышкой. Контекстное меню
- •Вызов команд
- •Отмена команды
- •Начало работы, сохранение чертежа, окончание работы
- •Функциональные клавиши
- •Краткий вводный курс
- •Создание параметрического чертежа
- •Создание эскиза – непараметрического чертежа
- •Создание параметрического чертежа в режиме автоматической параметризации
- •Управление документами
- •Создание нового документа
- •Открытие документа
- •Перемещение, увеличение и уменьшение изображения чертежа в окне текущего чертежа
- •Статусная строка
- •Инструментальные панели
- •Окно общего вида
- •Использование меню документов
- •Линейка
- •Окно свойств
- •Автоменю
- •Динамическая панель
- •Окно текущего чертежа
- •Закладки документов
- •Вид окон документа при включенных/выключенных закладках документов
- •Выбор активного окна
- •Полосы прокрутки окна текущего чертежа
- •Упорядочивание окон документов при включенных закладках документов
- •Упорядочивание окон документов при выключенных закладках документов
- •Дополнительное окно документа
- •Разделение окна чертежа
- •Закрытие окон документов
- •Активизированные команды
- •Работа с многостраничными документами
- •Окно информации
- •Создание и редактирование элементов чертежа
- •Режим объектной привязки. Типы привязок
- •Использование сетки
- •Общие принципы создания элементов
- •Общие принципы редактирования элементов
- •Копирование свойств элемента через буфер обмена
- •Ограничение выбора элементов. Использование селектора и фильтра

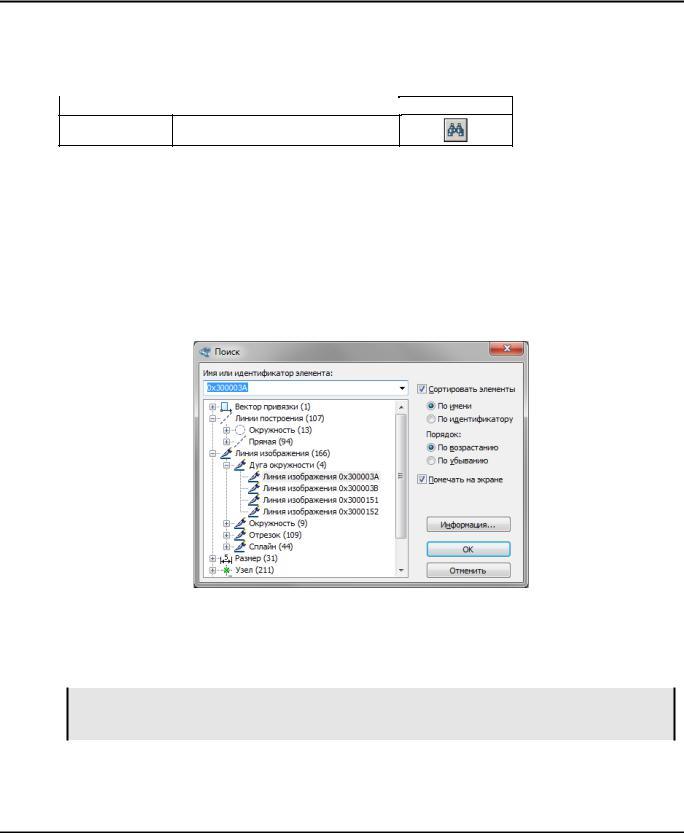

- •Поиск элемента

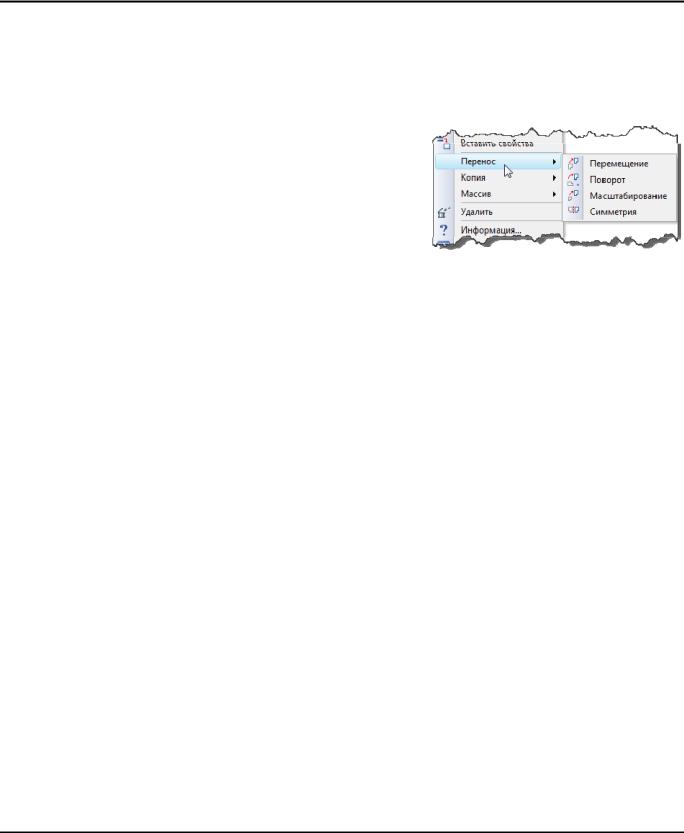

- •Перемещение, копирование, преобразование элементов. Работа с буфером обмена
- •Отмена действий пользователя

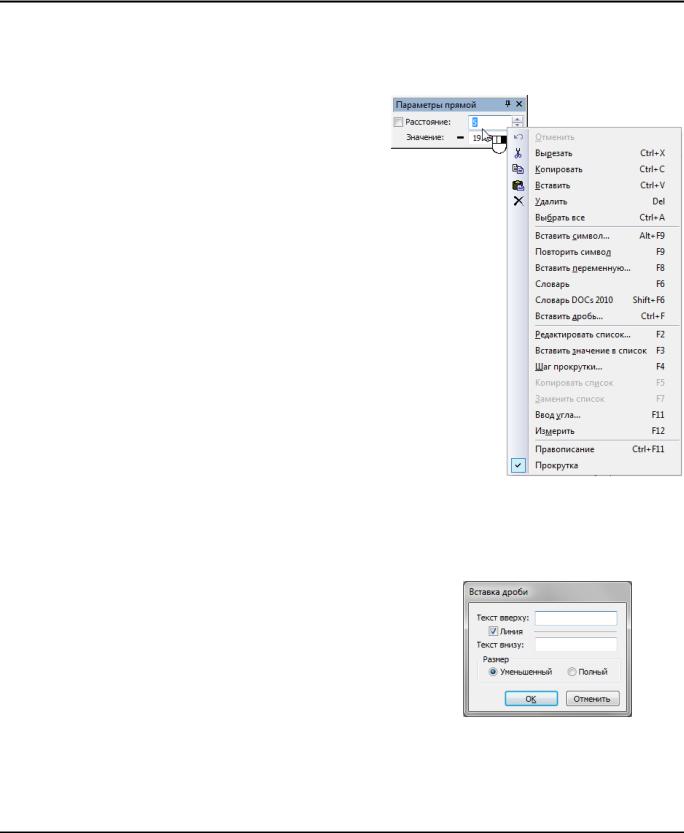

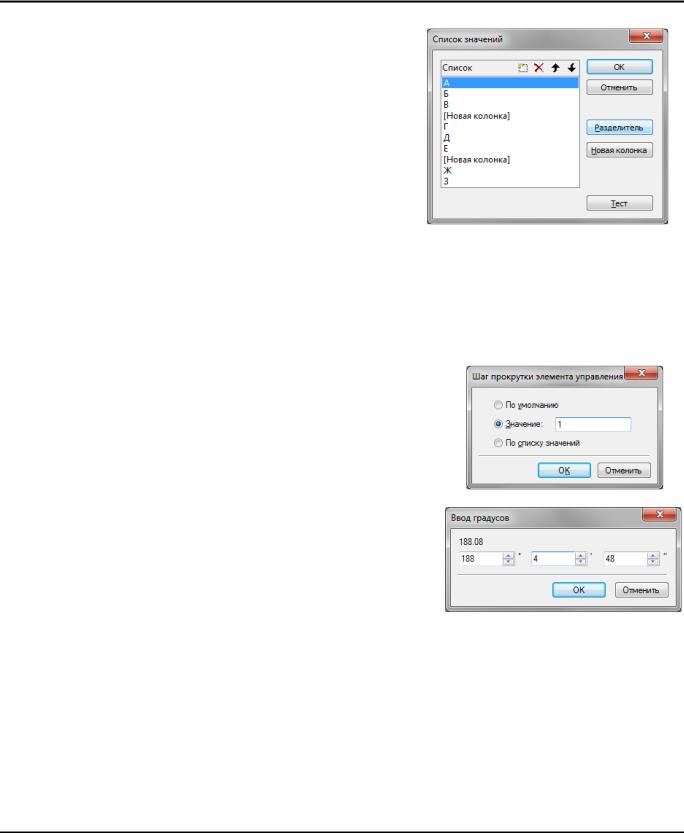

- •Общие принципы задания параметров. Задание параметров с помощью переменных
- •Задание общих параметров элементов системы
- •Цвет элементов
- •Слой элементов
- •Уровень элементов
- •Приоритет элементов
- •Управление видимостью элементов
- •Окно диагностики
- •Проверка правописания на чертеже
- •Настройка установок. Диалог команды «Задать установки системы»
- •Закладка «Пользователь»
- •Закладка «Разное»
- •Закладка «Файлы»
- •Закладка «Сохранение»
- •Закладка «Цвета»
- •Закладка «Фрагменты»
- •Закладка «Привязки»
- •Закладка «Окна»
- •Закладка «Папки»
- •Закладка «Спецификация»
- •Закладка «3D»
- •Закладка «T-FLEX DOCs»
- •Настройка инструментальных панелей и клавиатуры
- •Изменение видимости инструментальных панелей
- •Закладка «Панели»
- •Закладка «Команды»
- •Закладка «Клавиатура»
- •Закладка «Главная панель»
- •Закладка «Окружение»
- •Закладка «Параметры»
- •Закладка «3D манипулятор»
- •Сохранение пользовательских настроек. Окружения
- •Добавление пользовательских команд
- •Стили оформления главного окна
- •Настройка чертежа. Диалог команды «Задать параметры документа»
- •Закладка «Общие»
- •Закладка «Шрифт»
- •Закладка «Размеры»
- •Закладка «Альтернативные размеры»
- •Закладка «Прорисовка»
- •Закладка «Разное»
- •Закладка «Цвета»
- •Закладка «Экран»
- •Закладка «Просмотр»
- •Закладка «Символы»
- •Закладка «3D»
- •Параметры по умолчанию
- •Конфигурации библиотек, меню документов
- •Контекстное меню для работы в окне «Меню документов»
- •Команды для работы с конфигурациями библиотек
- •Отображение библиотек в отдельном окне
- •Общие сведения
- •Работа со страницами документа
- •Работа с закладками страниц. Управление закладками
- •Создание новых страниц
- •Работа с диалогом «Страницы»
- •Изменение параметров страниц
- •Особенности работы с многостраничным документом
- •Создание чертежа
- •Элементы построения
- •Прямые
- •Построение прямых
- •Способы построения прямых
- •Прямые, построенные на основе 2D проекции, 2D фрагмента или копии
- •Параметры прямых
- •Укороченные прямые
- •Использование численных параметров
- •Редактирование прямых
- •Изменение отношений между линиями построения
- •Удаление линий построения
- •Окружности
- •Примеры построения окружностей
- •Построение окружностей
- •Способы построения окружностей
- •Окружности, построенные на основе 2D проекции, 2D фрагмента или копии
- •Параметры окружности
- •Редактирование окружностей
- •Эллипсы
- •Построение эллипсов
- •Способы построения эллипсов
- •Эллисы, построенные на основе 2D проекции, 2D фрагмента или копии
- •Параметры эллипсов
- •Редактирование эллипсов
- •Узлы
- •Построение узлов
- •Узлы на основе элементов построения
- •«Свободные» узлы
- •Узлы с фрагментов. Имена узлов
- •Узлы с 2D проекций
- •Узлы, лежащие в характерных точках элементов
- •Сплайны
- •Основные положения
- •Построение сплайнов
- •Параметры сплайнов
- •Редактирование сплайнов
- •Эквидистанты
- •Построение эквидистант
- •Параметры эквидистант
- •Редактирование эквидистант
- •Функции
- •Задание функции
- •Пример построения эвольвенты
- •Редактирование функции
- •Пути
- •Построение 2D путей
- •Параметры 2D путей
- •Редактирование 2D путей
- •Редактирования типа отдельного участка пути
- •Удаление узловой точки контура пути
- •Изменение местоположения узловой точки контура пути
- •Создание дополнительных узловых точек контура пути
- •Отображение номеров точек контура
- •Создание изображения чертежа
- •Линии изображения
- •Создание линий изображения
- •Выбор режима рисования. Режимы «свободного» и «связанного» рисования
- •Параметры линии изображения
- •Копирование параметров с существующих линий
- •Использование опций выбора элементов построения
- •Пример создания последовательности линий изображения
- •Несколько рекомендаций по созданию линий изображения
- •Основные правила построения линий изображения
- •Использование сетки в режиме «свободного» рисования
- •Редактирование линий изображения
- •Эскиз. Создание непараметрического чертежа. Режим автоматической параметризации
- •Создание линий чертежа
- •Два режима работы команды “SK: Создать эскиз”
- •Использование окна свойств
- •Непрерывный ввод линий
- •Использование смещения от узла
- •Построение отрезков
- •Построение дуг окружности
- •Построение окружности
- •Построение многоугольников
- •Построение эллипсов и дуг эллипсов
- •Построение сплайнов
- •Построение фасок и скруглений
- •Осевые линии
- •Построение эквидистант
- •Способы модификации отрезков
- •Параметры линии изображения
- •Работа в режиме автоматической параметризации
- •Редактирование эскиза
- •Редактирование отрезка
- •Редактирование окружности, эллипса, дуги окружности или эллипса
- •Редактирование сплайна
- •Элементы оформления
- •Штриховки, заливки
- •Нанесение штриховок
- •Параметры штриховки
- •Закладка «Заполнение»
- •Закладка «Обводка»
- •Задание параметров штриховки в системной панели
- •Копирование параметров с существующих штриховок
- •Задание контура штриховки
- •Режим автоматического поиска контура штриховки
- •Режим ручного ввода контура штриховки
- •Изменение штриховок или заливок
- •Изменение параметров штриховки или заливки
- •Удаление всей области штриховки или заливки
- •Добавление нового контура к области штриховки или заливки
- •Перезадание контура штриховки
- •Задание начальной точки штриховки или заливки
- •Отображение номеров точек контуров штриховки
- •Редактирование отдельного контура
- •Размеры
- •Нанесение размеров
- •Размеры между двумя прямыми или между прямой и узлом
- •Размеры между двумя узлами
- •Угловой размер по четырём узлам
- •Линейный размер по трём узлам
- •Создание размера дуги окружности
- •Создание размера по конусу
- •Размеры по одной линии изображения
- •Создание цепочек размеров
- •Создание строительных размеров (отметок уровней)
- •Создание размеров на окружности
- •Создание радиального размера с изломом размерной линии
- •Создание размера-лидера
- •Создание размеров от оси
- •Параметры размеров
- •Раздел «Значение»
- •Раздел «Строки»
- •Раздел «Допуск»
- •Раздел «Стиль»
- •Раздел «Стрелки»
- •Раздел «Единицы»
- •Раздел «Альтернативный размер»
- •Раздел «Опции»
- •Особенности задания параметров для угловых размеров
- •Особенности задания параметров для размеров на окружности
- •Особенности задания параметров для строительных размеров
- •Работа с диалогом параметров размера
- •Параметры для новых размеров (параметры по умолчанию)
- •Копирование параметров с существующих размеров
- •Задание связи размера с другим размером
- •Редактирование размеров
- •Работа с размерами в 3D окне
- •Тексты
- •Создание текстов
- •Параметры текста по умолчанию
- •Закладка «Стиль»
- •Закладка «Шрифт»
- •Создание строчного текста
- •Надстрочный и подстрочный текст. Использование переменных в текстах
- •Редактирование строчного текста
- •Создание параграф-текста
- •Задание положения и размера текста
- •Ввод содержимого текста
- •Редактирование параграф-текста
- •Создание и редактирование многострочного текста
- •Создание и редактирование таблиц
- •Свойства таблицы
- •Работа со словарем
- •Вставка текста из словаря
- •Создание новых записей в словаре
- •Надписи
- •Создание надписей
- •Параметры надписи
- •Раздел «Координаты»
- •Раздел «Основная полка»
- •Раздел «Стрелка»
- •Раздел «Дополнительные полки»
- •Раздел «Опции»
- •Примеры надписей
- •Диалог параметров надписи
- •Задание параметров по умолчанию
- •Пользовательские надписи
- •Редактирование надписей
- •Допуски формы и расположения поверхностей. Обозначения баз
- •Создание обозначений допусков формы и баз
- •Создание допуска
- •Создание выноски или допуска с выноской
- •Создание выноски или базы с выноской
- •Параметры допуска
- •Редактирование допусков
- •Шероховатости
- •Создание шероховатости
- •Параметры шероховатости
- •Диалог параметров шероховатости
- •Задание параметров по умолчанию
- •Редактирование шероховатости
- •Обозначение вида
- •Создание обозначений вида
- •Простое сечение
- •Сложное сечение
- •Параметры сечений
- •Копирование параметров с существующих обозначений сечения
- •Вид по стрелке
- •Обозначение вида
- •Редактирование обозначения вида
- •Простановка осей
- •Нанесение осевых линий
- •Параметры осевых линий
- •Редактирование осей
- •Фаски
- •Создание фасок
- •Создание фаски по узлу, через который проходит контур штриховки
- •Параметры фасок
- •Сварка
- •Общие сведения
- •Окно «Сварные швы»
- •Задание типа сварного шва
- •Создание сварного шва
- •Создание обозначения сварного шва
- •Создание таблицы сварных швов
- •Дополнительные элементы изображения чертежа
- •Чертёжные виды. Выносные элементы
- •Основные сведения
- •Создание чертёжных видов
- •Работа с манипуляторами чертёжного вида
- •Создание чертёжного вида
- •Создание выносного вида
- •Создание выносного вида с обозначением
- •Особенности масштабирования чертёжных видов
- •Редактирование чертёжных видов
- •Редактирование чертёжного вида
- •Редактирование изображения на чертёжном виде
- •Раскрытие чертёжного вида
- •Картинки, OLE-объекты
- •Картинки
- •Связь с исходным файлом. Механизм ссылок
- •Способы привязки на чертеже
- •Создание картинки
- •Создание внутренней картинки с сохранением связи с исходным файлом
- •Задание прозрачного цвета
- •Повторное нанесение картинки
- •Редактирование картинок
- •Редактирование одной картинки
- •Редактирование нескольких картинок
- •Обновление внутренних картинок
- •Вставка OLE-объектов
- •Редактирование чертежа
- •Перенос и копирование элементов чертежа. Массивы. Работа с буфером обмена
- •Команды переноса, копирования, создания массивов
- •Вызов команд
- •Общие опции команд переноса, копирования, создания массивов
- •Общие опции команд переноса
- •Общие опции команд копирования и создания массивов
- •Перемещение
- •Поворот
- •Масштабирование
- •Симметрия
- •Линейный массив
- •Круговой массив
- •Вызов команд в прозрачном режиме
- •Редактирование копии или массива
- •Копирование через буфер обмена
- •Группы элементов
- •Общие принципы работы с группами
- •Команда для работы с группами
- •Группирование (создание новой группы)
- •Разгруппирование и редактирование группы
- •Работа с группами с помощью контекстного меню
- •Автоматическое создание групп
- •Замена элементов
- •Изменение чертежа с помощью размеров
- •Команда изменения значений размеров
- •Команда пересчёта размеров в середину поля допуска
- •Отношения
- •Использование Отношений при работе с чертежом
- •Отображение Отношений в окне команды “Информация”
- •Переменные и средства работы с ними
- •Переменные
- •Основные понятия
- •Создание переменных
- •Характеристики переменных
- •Работа в редакторе переменных
- •Окно редактора переменных
- •Создание переменной
- •Создание списка значений переменной
- •Окно “Помощник”
- •Свойства переменной
- •Удаление переменной
- •Диагностика ошибок
- •Отмена действий в редакторе переменных
- •Настройка окна редактора переменных
- •Область группировки. Группировка переменных
- •Сортировка переменных
- •Поиск переменных
- •Копирование переменных
- •Запись переменных во внешний файл
- •Печать списка переменных
- •Работа с редактором переменных в прозрачном режиме
- •Редактирование внешних переменных
- •Использование переменных в T-FLEX CAD
- •Переменные и линии построения
- •Переменные и уровни видимости
- •Связи переменных
- •Приложение I. Правила написания выражений. Функции работы с переменными
- •Выражение
- •Операнды выражения
- •Действия (операции) в выражениях
- •Логические операции
- •Стандартные математические функции
- •Функции T-FLEX CAD
- •Функции работы с базами данных
- •Приложение II. Примеры использования некоторых функций
- •Использование функций ATOT (), LTOT (), SATOT (), SLTOT ().
- •Использование функции GET ()
- •Использование функций DISTANCE() и MEASURE()
- •Использование функции CHECK ()
- •Использование функций SETV () и GETV ()
- •Использование функции TGETV ()
- •Измерение элементов и отношений между ними
- •Проведение измерений
- •Измерение характеристик одного элемента
- •Измерение отношений между двумя элементами
- •Дополнительные способы вызова команды
- •Вызов команды из контекстного меню
- •Вызов команды в прозрачном режиме при задании параметров 2D или 3D элементов
- •Измеряемые характеристики и отношения
- •Измеряемые характеристики
- •Измеряемые отношения
- •Глобальные переменные
- •Базы данных
- •Создание внутренней базы данных
- •Функции отбора значений из внутренних баз данных
- •Функция REC ()
- •Функция FREC ()
- •Функция VAL ()
- •Функция FIND ()
- •Команды редактора баз данных
- •Базы данных по ссылке
- •Создание и редактирование внешней базы данных
- •Функции отбора значений из внешних баз данных DBF () и DBFWIN ()
- •Функция отбора значений из внешних баз данных MDB ()
- •Элементы управления. Создание пользовательских диалогов
- •Общие сведения
- •Типы элементов управления
- •Страницы диалогов
- •Многостраничные диалоги
- •Общие принципы создания элементов управления
- •Параметры элементов управления
- •Создание диалога
- •Применение диалога
- •Параметризация при создании диалога
- •Работа с несколькими диалогами
- •Изменение элементов управления
- •Оптимизация
- •Общие сведения
- •Задание на оптимизацию
- •Примеры применения оптимизации
- •Задача поиска положения натяжного ролика
- •Задача об оптимизации объема бутылки
- •Создание сборочных чертежей
- •Основные принципы и понятия работы со сборками
- •Введение
- •Специфика работы со сборочными чертежами
- •Методы создания сборочных чертежей
- •Способы привязки изображения фрагмента к сборочному чертежу
- •Использование переменных фрагмента
- •Управление видимостью элементов чертежа фрагмента
- •Удаление невидимых линий на сборочном чертеже
- •Привязка к элементам фрагментов
- •Создание спецификации сборки
- •Деталировочные чертежи на основе фрагментов
- •Раскрытие фрагментов
- •Использование коннекторов
- •Составной документ. Вложенные фрагменты
- •Перечень команд для проектирования сборок
- •Проектирование сборок методом «Снизу-вверх»
- •Способы привязки фрагментов
- •Вектор привязки. Коннектор
- •Точки привязки
- •Нанесение фрагментов на чертёж
- •Выбор файла фрагмента
- •Выбор фрагмента из библиотеки
- •Задание значений внешних переменных фрагмента
- •Задание привязки фрагмента на сборочном чертеже
- •Повторное нанесение фрагмента
- •Параметры фрагмента
- •Проектирование «Сверху вниз»
- •Работа с фрагментами в контексте сборки
- •Выделение фрагмента из сборочного чертежа
- •Редактирование фрагментов
- •Общие сведения о редактировании фрагментов
- •Приёмы редактирования фрагментов
- •Изменение привязки фрагмента
- •Редактирование внешних переменных при помощи манипуляторов
- •Редактирование переменных нескольких фрагментов
- •Использование буфера обмена для переменных фрагментов
- •Редактирование фрагмента в контексте сборки
- •Обновление файлов фрагментов
- •Оформление чертежей. Создание спецификаций
- •Оформление чертежей
- •Создание основной надписи (нанесение форматки на документ)
- •Подбор основной надписи
- •Технические требования
- •Неуказываемая шероховатость
- •Обновление оформления
- •Настройка
- •Закладка «Основные надписи»
- •Закладка «Параметры основной надписи»
- •Спецификации
- •Работа со спецификацией
- •Состав спецификации
- •Подготовка данных для спецификации
- •Создание спецификации
- •Создание спецификации на новой странице чертежа или в новом документе
- •Создание спецификации на существующей странице чертежа
- •Создание спецификации с помощью пустого прототипа
- •Переход от сборочного чертежа к документу спецификации
- •Заполнение штампа спецификации
- •Редактирование разделов спецификации
- •Свойства спецификации
- •Закладка «Спецификация»
- •Закладка «Разделы»
- •Закладка «Колонки»
- •Закладка «Сортировка»
- •Закладка «Суммирование»
- •Редактирование спецификации
- •Экспорт спецификаций
- •Удаление спецификации
- •Удаление всей спецификации
- •Удаление пустых страниц спецификации
- •Простановка позиции на сборочном чертеже
- •Редактирование позиций
- •Создание и редактирование прототипа спецификации
- •Создание прототипа спецификации на основе одного из существующих прототипов
- •Создание прототипа спецификации на основе «Пустого прототипа»
- •Сохранение текстовой информации о чертеже
- •Сохранение информации о переменных чертежа в файле
- •Создание отчёта
- •Пример использования отчёта для построения развёртки усечённого цилиндра
- •Профили
- •Структура сборочного документа
- •Создание аннотаций
- •Команда «Аннотации»
- •Редактор аннотаций
- •Печать документов
- •Печать документов
- •Печать нескольких документов
- •Формирование структуры пакета документов
- •Настройки модуля печати
- •Автоматическая компоновка пакета документов
- •“Ручная” компоновка пакета документов
- •Изменение параметров страниц базового документа. Добавление/удаление страниц
- •Печать сформированного пакета документов
- •Сервисные команды и инструменты
- •Анимация
- •Анимация модели командой "Анимировать модель"
- •Приложение "Создание сценариев анимации"
- •Создание нового графика
- •Добавление/изменение точек графика
- •Выбор узлов графика
- •Удаление узлов графика
- •Сглаживание графика
- •Сетка
- •Ведомые графики
- •Общие параметры анимации
- •Масштабирование окна графика
- •Управление анимацией
- •Пример анимации хода часов
- •Пример анимации разборки пирамиды
- •Просмотр и иконки документа
- •Создание просмотра
- •Создание иконки
- •Экспорт/Импорт документов
- •Экспорт документов
- •Импорт документов
- •Ссылки. Управление составными документами
- •Управление ссылками
- •Перенос сборок
- •Создание пользовательских линий и штриховок
- •Линии изображения
- •Создание шаблона линии
- •Работа с линией пользовательского типа
- •Пример создания пользовательской линии
- •Штриховки
- •Создание шаблона штриховки
- •Работа с пользовательскими штриховками
- •Примеры создания простых штриховок
- •Пример создания штриховки «под дерево»
- •Создание библиотек параметрических элементов
- •Создание параметрического элемента библиотеки
- •Создание баз данных
- •Создание переменных на основе баз данных
- •Построение параметрического чертежа и 3D модели
- •Создание векторов привязки и системы координат для привязки фрагмента в сборке
- •Создание коннекторов
- •Создание диалога
- •Добавление элемента в библиотеку
- •Защита документов T-FLEX CAD
- •Параметры защиты
- •Типы защиты
- •Типы доступа
- •Работа с командой «Защита документов»
- •Установка доступа к документам
- •Генерация пароля доступа к документу или библиотеке
- •Получение идентификатора текущего ключа защиты T-FLEX CAD
- •Работа с защищённым документом
- •Изменение защиты документа
- •Макросы
- •Общие сведения
- •Окно «Макросы»
- •Редактор макросов
- •Окно редактора макросов
- •Управление Проектами. Структура Проекта
- •Создание Проекта. Свойства Проекта
- •Создание модулей. Окно кода модуля
- •Пример макроса 1
- •Отладка, компиляция и запуск макросов
- •Компиляция проекта
- •Окно «Выходные данные»
- •Отладка макроса. Точки прерывания
- •Создание макросов с экранными формами
- •Создание формы
- •Окно «Инструменты»
- •Окно «Свойства»
- •Размещение элементов управления в форме. Задание параметров элементов
- •Написание процедур для элементов управления в формах
- •Пример макроса с экранной формой
- •Обработка событий документа с помощью макросов
- •Запуск макроса из пользовательского диалога
- •Преобразование документов, созданных в предыдущих версиях T-FLEX CAD
- •Работа с приложением «Конвертер файлов предыдущих версий»
- •Запуск конвертера документов
- •Задание списка конвертируемых документов
- •Выполнение конвертации
- •Настройка конвертера
Какую работу нужно написать?

Основные положения работы с системой
Поиск элемента
Иногда при пересчёте модели может возникнуть ситуация, когда система не может вычислить положение какого-либо элемента и выводит на экран сообщение с идентификатором этого элемента. Для поиска этого элемента на чертеже можно воспользоваться командой “FD: Найти элемент”:
Клавиатура |
Текстовое меню |
|
Пиктограмма |
<FD> «Правка|Найти…»
При вызове команды на экране появляется окно диалога поиска 2D или 3D элемента.
Найти элемент можно двумя способами. Можно воспользоваться верхним полем диалога команды. В нём вводится идентификатор или имя разыскиваемого элемента. Если такой элемент найден, станут доступны кнопки в правой части окна диалога. Элемент при этом может быть помечен на экране (в зависимости от состояния флажка “Помечать на экране”). При нажатии кнопки [OK] окно диалога команды закрывается, а найденный элемент на экране подсвечивается (становится выбранным). При нажатии кнопки [Информация] открывается окно информации об элементе (см. раздел “Дерево модели”). Если элемент не найден, кнопки останутся недоступны.
Выпадающий список верхнего поля содержит данные предыдущих запросов. При необходимости можно выбрать идентификатор (имя) из этого списка.
Другой способ поиска элемента – воспользоваться деревом всех элементов модели в основном поле диалога. При выборе элемента из дерева в верхнем поле диалога отражается его идентификатор или имя. При этом также становятся доступны кнопки в правой части окна диалога.
Дополнительный флажок “Сортировать элементы” позволяет отсортировать элементы в дереве по имени или идентификатору в нужном порядке (по возрастанию или по убыванию).
Команда поиска может работать в прозрачном режиме внутри любой другой команды. В этом случае общий список будет содержать только те элементы, которые доступны для выбора в текущей команде.
131

Основы. Двухмерное проектирование
Перемещение, копирование, преобразование элементов. Работа с буфером обмена
Новые элементы чертежа можно создавать на основе уже существующих. Для этого используются универсальная команда переноса/копирования, описанная в главе “Перенос и копирование элементов чертежа. Массивы. Работа с буфером обмена”. Вызвать эту команду можно как с помощью текстового меню и клавиатуры, так и из контекстного меню для преобразуемых элементов.
Для вызова команды из контекстного меню необходимо
выбрать необходимые элементы чертежа и нажать . В контекстном меню будут расположены группы команд для вызова различных режимов команды переноса/копирова-
ния: “Перенос”, “Копия”, “Массив”.
Режимы, объединённые в группу “Перенос”, позволяют изменить положение и размер выбранных элементов. Кроме того, дополнительно могут быть перемещены и все
элементы, связанные с ними (например, при перемещении элемента построения соответствующим образом изменят своё положение все связанные с ним элементы построения и изображения). При этом параметрические отношения между элементами сохраняются.
Группа “Копия” позволяет вызвать режимы команды, позволяющие создать копию выбранных элементов (а также всех связанных с ними) в любом месте текущего документа. Созданные копии могут сохранять ассоциативную связь с исходными объектами или быть независимыми элементами.
Режимы создания линейных и круговых массивов объединены в группу “Массивы”. Как и при создании простой копии, результатом создания может быть как ассоциативно связанный с исходными объектами массив, так и набор отдельных независимых элементов.
Кроме того, в T-FLEX CAD поддерживается работа с буфером обмена. Команды для работы с буфером обмена также можно вызвать как из текстового меню, так с помощью контекстного меню для выбранных элементов (“Копировать в буфер”, “Копировать с точкой”, “Вставить из буфера”, “Специальная вставка…”). Таким образом, выбранные элементы можно скопировать в другой документ T-FLEX CAD или во внешнее приложение, а также вставить в чертёж T-FLEX CAD картинку или текст из внешнего приложения.
Отмена действий пользователя
При работе с любой системой, особенно на первых порах, неизбежно возникают ошибки. Исправление допущенных ошибок отнимает достаточно много времени. Система T-FLEX CAD позволяет вам значительно упростить этот процесс. При работе с системой запоминается определённое количество последних действий пользователя. Длина списка отмены и повтора действий устанавливается в команде “SO: Задать установки системы” на закладке “Разное” в
параметре «Буферов “Отменить/Повторить”».
Запоминание системой действий пользователя позволяет в любой момент вернуться назад на определённое количество шагов. Это осуществляется с помощью последовательного вызова команды “UN: Отменить изменения”, которая возвращает на одно действие назад. Команда “UN: Отменить изменения” вызывается из любой команды с помощью <Alt><BackSpace> или
<Ctrl><Z>.
Если команда “UN: Отменить изменения” была случайно вызвана лишний раз, то в системе имеется команда “RED: Повторить изменения”, которая позволяет вернуть отменённое действие. Команда “RED: Повторить изменения” вызывается из любой команды с помощью
132

Основные положения работы с системой
<Ctrl><BackSpace> или <Ctrl><Y>. Последовательно вызывая команду “RED: Повторить изменения”, можно вернуться в то состояние, при котором была начата отмена действий.
Команду “UN: Отменить изменения” можно вызвать следующим образом:
Клавиатура |
Текстовое меню |
|
Пиктограмма |
|
<UN>, |
|
|
|
|
<Alt><BackSpace>, |
«Правка|Отменить» |
|
|
|
<Ctrl><Z> |
|
|
|
Команду “RED: Повторить изменения” можно вызвать: |
|
|||
|
|
|
|
|
|
Клавиатура |
Текстовое меню |
|
Пиктограмма |
|
|
|
|
|
|
<RED>, |
|
|
|
|
<Ctrl><BackSpace>, |
«Правка|Повторить» |
|
|
|
<Ctrl><Y> |
|
|
|
Отменить или повторить сразу несколько действий можно, если на главной панели нажать кнопку справа от иконки соответствующей команды. После нажатия кнопки откроется выпадающий список
действий, которые можно отменить/повторить. Далее достаточно просто выбрать с помощью нужную группу действий.
Общие принципы задания параметров. Задание параметров с помощью переменных
Общие принципы задания параметров
В командах создания и редактирования элементов встречаются различные варианты задания значений параметров в диалогах параметров и в окне свойств:
•Значение параметра может быть задано константой. Например, в параметрах текста “Угол поворота” может быть задан значением 0.
•Вместо значения параметра стоит строка “Из статуса”. Это означает, что значение параметра будет подставлено из соответствующего параметра команды “ST: Задать параметры документа”. Например, параметры на закладке «Шрифт» в диалоге параметров размеров, шероховатостей, надписей будут подставлены при отображении элементов из закладки
«Шрифт» команды “ST: Задать параметры документа”.
Использование параметров, заданных по умолчанию, очень удобно для быстрого изменения элементов всего чертежа в целом. Например, при использовании параметров по умолчанию для размеров можно с помощью изменения параметров на закладке «Размеры» команды “ST: Задать параметры документа” полностью изменить способ отображения размеров и соответственно весь чертёж.
•Значения большинства численных параметров в диалогах параметров различных элементов можно задавать с использованием переменных и выражений. При этом значение параметра будет определяться значением переменной или значением выражения. При таком задании вы можете с помощью изменения значений переменных изменять значение соответствующего параметра элемента. С помощью этого механизма Вы можете изменять любые параметры элементов T-FLEX CAD: размер текстовых строк, угол наклона символов, величину стрелок размеров и линий изображения и т.д. Вы можете определить с помощью переменных параметры чертежа, задаваемые в команде “ST: Задать параметры документа”: масштаб,
133

Основы. Двухмерное проектирование
размер бумаги, размер шрифта и т.д. С помощью переменных можно определить системные уровни видимости элементов, задаваемые в команде “SH: Задать уровни отображения”.
Особенности задания параметров с помощью переменных
•При задании численных параметров с помощью переменной необходимо ввести имя переменной или выражение без каких-либо вспомогательных символов. Например: A или A+B
•При задании строковых параметров с помощью переменных необходимо ввести имя переменной или выражение, заключенное в фигурные скобки. Например: {$NAME} или {A+B}
•При задании строковых параметров в фигурных скобках можно вводить как вещественные переменные, так и текстовые переменные.
Если при задании параметра с использованием переменных вы задали имя новой переменной, то после выхода из меню вам необходимо задать значение создаваемой переменной.
При упоминании переменной вы можете указать формат представления её значения. Для вставки значений переменных внутрь текста нужно соблюдать следующий синтаксис:
{<имя переменной>} или {<формат>,<имя переменной>}
Следующий пример показывает, как можно использовать форматированное представление переменных.
Сегодня {”%lg”,DAY}, {”%s”,$MONTH}, {YEAR}
Обратите внимание, что текстовая переменная $MONTH начинается с символа ‘$’, поскольку он является первым символом всех текстовых переменных.
Структура формата, используемого для переменных T-FLEX, соответствует синтаксису форматов ввода/вывода языка программирования “С”.
Использование форматов позволит вам управлять представлением выводимого значения переменной на экране (например, количеством цифр после запятой или тем, к какому краю “прижать” выводимое значение).
134

Основные положения работы с системой
Контекстное меню в полях диалогов
Во время работы с диалоговыми окнами из контекстного меню доступен дополнительный набор команд. Контекстное меню можно вызвать, установив курсор в поле диалога и нажав : Отменить. Отмена последнего изменения.
Вырезать <Ctrl+X>. Вырезать выделенный текст в буфер обмена.
Копировать <Ctrl+C>. Копировать выделенный текст в буфер обмена.
Вставить <Ctrl+V>. Вставить текст из буфера обмена.
Удалить <Del>. Удалить выделенный текст.
Выбрать все. <Ctrl+A>. Выбрать весь текст в текущем поле диалога.
Вставить символ… <Alt+F9>. Вставка символа из специальной таблицы символов. Причем, в поле диалога вставляется не сам символ, а его код из таблицы (например, %%066 – символ диаметра). Это необходимо при вставке символов в некоторые текстовые поля, данные из которых будут подставляться в чертёж (например, в поле «Текст до размера»).
Повторить символ <F9>. Повторная вставка символа.
Вставить переменную… <F8>. Вставка перемен-
ной из списка уже созданных. В поле диалога вставляется имя переменной в фигурных скобках. На чертёж выводится значение переменной.
Изменять значения переменных можно в редакторе переменных или, в некоторых случаях, непосредственно на чертеже (см. раздел «Параграф текст» главы «Тексты»).
Словарь <F6>.Вставка текста из словаря. Более подробную информацию см. в разделе «Работа со словарем» главы «Тексты».
Вставить дробь… <Ctrl+F>. Вставка дроби в поле диалога. Можно использовать, например, при задании содержимого текстовых полей размеров, надписей, текстов и т.п.
При вызове команды на экране появляется окно вспомогательного диалога для задания параметров дроби.
135

Основы. Двухмерное проектирование
Редактировать список… <F2>.Для полей диалога можно создавать списки значений. Для некоторых полей такие списки уже созданы (например, поля «База» и «Значение» в диалоговом окне «Параметры допуска»). Команда вызывает окно редактирования списка значений.
Список можно разбивать на колонки, а также отделять группы данных в колонке горизонтальными разделителями.
Вставить значение в список <F3>.Эта команда добавляет текущее значение из поля диалога в список. Если списка нет, то он создается.
Копировать список <F5>. Команда копирует в буфер список значений данного поля диалога.
Заменить список <F6>. Команда заменяет список значений, имеющийся у данного поля диалога, на список значений из буфера. Список должен быть заранее скопирован в буфер с помощью команды
“Копировать список”.
Прокрутка. Данная команда разрешает прокрутку – изменение значения параметра в данном поле с помощью колёсика мыши или кнопки .
Шаг прокрутки… <F4>.Можно установить приращение значения параметра при прокрутке. В окне настройки шага прокрутки можно установить одно из трёх положений: «По умолчанию», «Значение», «По списку значений».
Значение. Установите численное значение приращения значения.
По списку значений. Установка этой настройки позволит прокручивать список значений, если, конечно, список значений создан для текущего поля диалога.
Ввод угла… <F11>.Эта команда переводит значение угла в десятичное число. Команда вызывает диалоговое окно, в соответствующих полях которого можно ввести значение угла в градусах, минутах, секундах. Это значение будет преобразовано в десятичное число.
Измерить. <F12>.Эта команда дает возможность считывать геометрические данные с существующих элементов чертежа и использовать их при создании новых элементов. При этом можно создавать параметрические зависимости между элементами. Более подробную информацию можно найти в главе “Измерение элементов и отношений между ними”.
Правописание. <Ctrl+F11>. Проверка правописания содержимого поля диалога, для которого было вызвано контекстное меню.
