Основные принципы и понятия работы со сборками

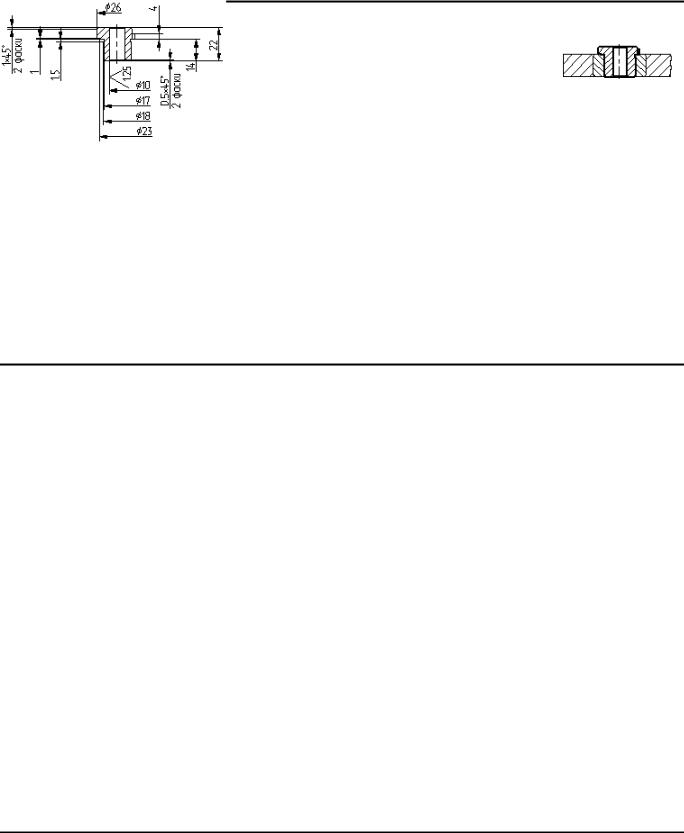

В сборочный чертёж можно вставлять только те элементы чертежа-фрагмента, которые необходимы. Эта возможность позволяет использовать в сборочных чертежах полностью оформленные чертежи деталей.

Фрагменты можно сделать переменными, то есть в зависимости от каких-либо условий в сборочный чертеж будет загружаться тот или иной фрагмент. Эта возможность позволяет создавать сборочные чертежи и модели изделий с разными вариантами исполнения, когда в составе одной и той же сборки участвуют разные детали в зависимости от варианта исполнения.

Сборочные чертежи непосредственно не содержат в себе всех данных фрагментов. Они хранят лишь необходимое изображение и ссылки на эти чертежи. Это позволяет добиться максимально компактного хранения чертежей в памяти и на диске. Кроме того, если один и тот же файл чертежа был включен в различные сборки, то при его модификации произойдут соответствующие изменения и в тех документах, в которых он был использован.

Специфика работы со сборочными чертежами

В данном разделе описаны основные возможности и методы создания фрагментов и сборочных чертежей. Детальное описание правил работы с фрагментами находится в следующих главах этой книги.

Методы создания сборочных чертежей

Прежде чем приступить к началу создания сборочного чертежа, желательно продумать его структуру. При этом нужно постараться определить требования к его параметрическим возможностям: что конкретно впоследствии необходимо будет менять, какие части составят чертёж, какая предполагается иерархия фрагментов. От результатов этого предварительного анализа будет зависеть, какому из методов создания сборочной модели и фрагментов отдать предпочтение. Отличие методов проектирования сборочных чертежей состоит в способе создания файла фрагмента:

•Проектирование “Снизу вверх”. При использовании этого метода сначала в отдельных документах T-FLEX CAD обычным способом создаются чертежи деталей, входящих в сборку. Создание сборочного чертежа в этом случае заключается в последовательном нанесении на него необходимых фрагментов. При этом нужно решать задачи привязки изображения детали к сборочному чертежу.

•Проектирование “Сверху вниз” Смысл этого метода в том, что основа чертежа детали берется из сборочного чертежа, т.е. создание фрагментов происходит в контексте сборки. В этом случае проектирование начинается с создания сборочного чертежа. Уже созданные части сборочного чертежа, в том числе линии изображения и узлы фрагментов, могут использоваться для создания новых фрагментов. Этот подход упрощает создание ассоциативных связей между фрагментами сборки и процесс их привязки. Созданные фрагменты сохраняются в отдельные документы для дальнейшей доработки и/или использования в других сборочных чертежах.

637

Основы. Двухмерное проектирование

Описанные методы можно комбинировать. Например, фрагмент, созданный и нанесённый на сборку методом “Снизу вверх”, впоследствии можно отредактировать уже в контексте сборки. А фрагмент, созданный в контексте сборки, может быть впоследствии использован при создании других сборок методом “Снизу вверх”.

Способы привязки изображения фрагмента к сборочному чертежу

Для размещения изображения фрагмента в нужном месте на сборочном чертеже в системе T-FLEX CAD существует несколько различных способов, использующих разные инструменты в зависимости от решаемой задачи:

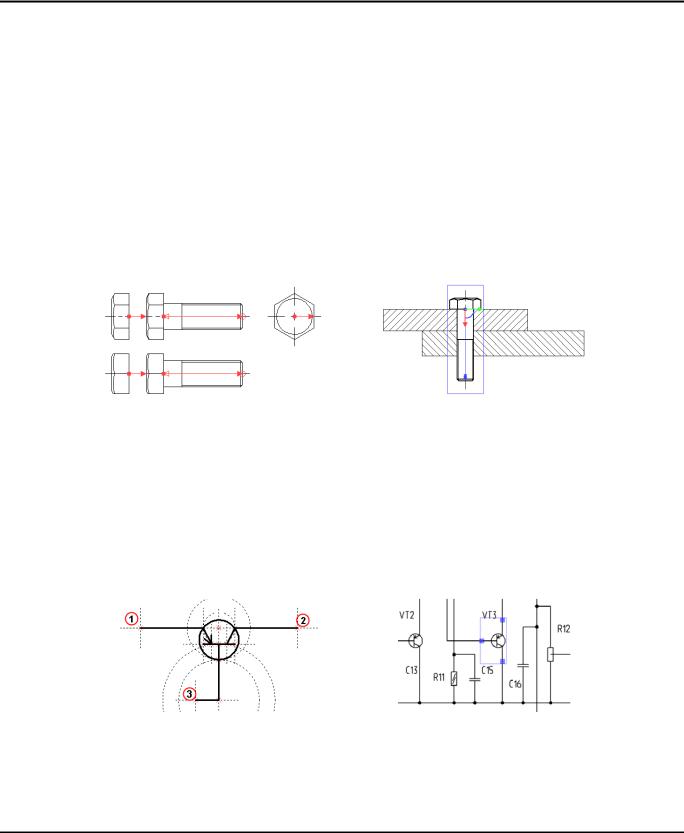

1.Нанесение фрагмента при помощи вектора привязки. Вектор привязки представляет собой специальный элемент построения, который выполняет функцию двухмерной системы координат. При нанесении фрагмента на сборочный чертеж пользователь задаёт положение вектора привязки и вместе с этим переносится связанное с вектором привязки изображение фрагмента. Вектор привязки создаётся заранее в документе фрагмента (более подробное описание см. в главе

«Проектирование сборок методом «Снизу-вверх»»).

2.Нанесение фрагмента по точкам привязки. Точка привязки представляет собой пересечение горизонтальной и вертикальной линий построения, координаты которых заданы парой переменных со специальными именами x1…x9 и y1…y9. Соответственно, точек привязки может быть в количестве от 1 до 9. Весь параметрический чертеж фрагмента строится на основе базовых линий построения, определяющих точки привязки. При нанесении такого фрагмента пользователь указывает новое положение точек привязки, и параметрический чертеж фрагмента перестраивается в зависимости от нового положения базовых линий построения. Данный способ применяется, когда изображение фрагмента (линейные размеры, форма, топология и т.д.) должно изменяться в зависимости от места размещения на сборочном чертеже при изменении положения базовых точек привязки. Более подробное описание см. в главе «Проектирование сборок методом «Снизу-вверх»».

638

Основные принципы и понятия работы со сборками

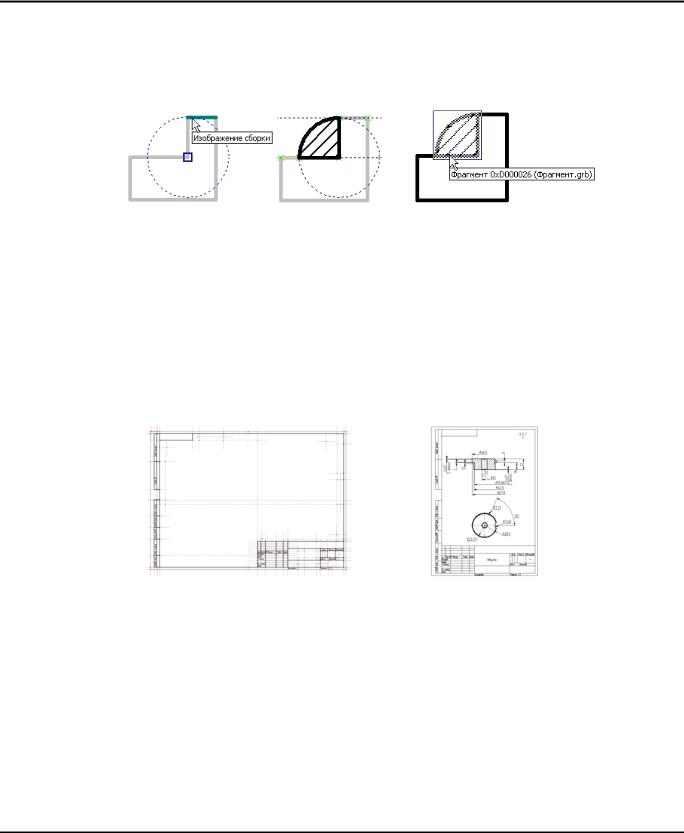

3.Ассоциативная/Неассоциативная привязка к элементам сборочного чертежа. При проектировании методом «Сверху-вниз», при создании фрагмента в контексте сборочного чертежа пользователь может осуществлять ассоциативную или неассоциативную привязку элементов фрагмента к элементам сборочного чертежа (более подробное описание см. в главе

«Проектирование сборок методом «Сверху-вниз»»).

4.Без привязки (перенесение «как есть», в абсолютных координатах). При отсутствии векторов и точек привязки при работе методом «Снизу вверх», а также при отключении всех привязок при работе методом «Сверху-вниз» система переносит изображение фрагмента на страницу сборочного чертежа без изменений. Каждая линия или узел фрагмента получают те же координаты на сборочном чертеже, которые они имели в документе фрагмента.

5.Использование специальных функций переменных. В некоторых случаях при нанесении фрагментов в абсолютных координатах можно использовать функции переменных T-FLEX CAD. Например, это используется для нанесения форматок. В параметрическом чертеже форматки используются специальные функции, считывающие координаты границ страницы сборочного документа. Затем координаты передаются через переменные соответствующим линиям построения. Таким образом, форматка автоматически принимает нужный размер, в соответствии с заданными размерами страницы сборочного чертежа.

Использование переменных фрагмента

При нанесении фрагмента можно задать значения переменных, управляющих его чертежом. Для этого необходимо, чтобы при создании чертежа-фрагмента нужные переменные были помечены как внешние. Например, если требуется задавать радиус окружности фрагмента при включении его в другие чертежи, необходимо при создании линии построения-окружности назначить внешнюю переменную (например, “R”) на радиус окружности. После этого каждый раз при включении этого фрагмента в другие чертежи система будет запрашивать значение переменной “R” и, в соответствии с введенным значением, изменять изображение фрагмента.

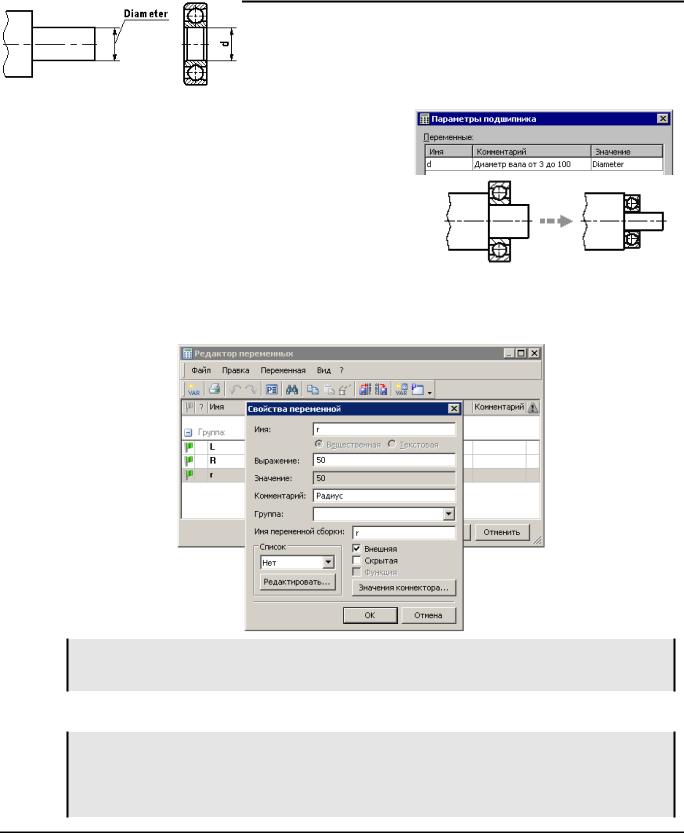

Важную роль внешние переменные фрагмента играют для связи параметров фрагмента и сборочного чертежа. Например, чертёж содержит изображение вала, на диаметр которого была назначена переменная “Diameter”.

639

Основы. Двухмерное проектирование

Допустим, необходимо расположить на валу подшипник. В чертеже подшипника была создана переменная “d”, которая отвечает за значение внутреннего диаметра подшипника. Переменная “d” помечена как внешняя. Все остальные параметры подшипника связаны таким образом, что зависят от значения “d”.

Теперь, когда подшипник будет наноситься на чертёж вала, можно будет связать две переменные между собой.

После этих действий изменение диаметра вала, то есть переменной “Diameter” сборочного чертежа, будет автоматически приводить к изменению переменой “d” фрагмента, что приведет к необходимому изменению его изображения.

При проектировании фрагмента в редакторе переменных для внешней переменной можно задать имя переменной сборки. Если впоследствии при вставке фрагмента в сборочном чертеже системой будет найдена переменная с таким именем, она автоматически будет связана с соответствующей внешней переменной фрагмента.

Для автоматического задания связей значений переменных фрагмента с переменными других фрагментов в сборке можно использовать механизм коннекторов. (Подробности см. ниже).

При работе с большим количеством внешних переменных фрагмента удобно использовать

конфигурации.

Конфигурации – хранимая в документе именованная совокупность значений внешних переменных документа и соответствующей этим значениям 3D геометрии. В 2D документе в конфигурации хранятся только значения внешних переменных. Подробнее о работе с конфигурациями рассказано в главе “Дополнительные инструменты для работы со сборочными 3D моделями” книги “Трёхмерное моделирование”.
