Основы. Двухмерное проектирование

ОБОЗНАЧЕНИЕ ВИДА

Необходимым элементом оформления чертежа является обозначение вида, сечения, вид по стрелке. В системе T-FLEX CAD имеется полный набор функций для решения данной задачи.

Создание обозначений вида

Вызов команды создания обозначения вида “SE: Создать обозначение вида”:

После вызова команды для вас станет доступным следующий набор опций:

Далее необходимо выбрать, какой тип элемента обозначения вида необходимо построить: простое сечение, сложное сечение, вид по стрелке или обозначение вида.

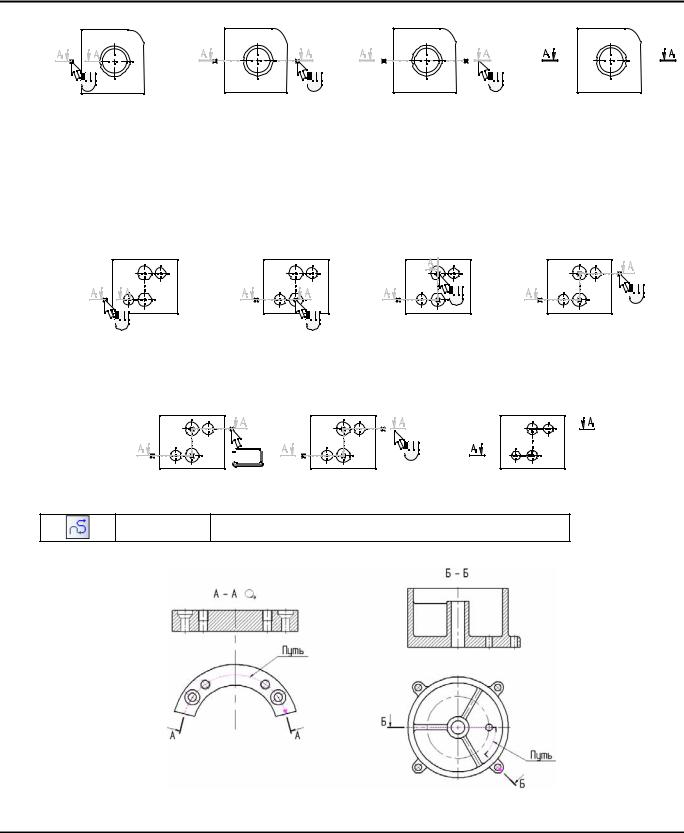

Простое сечение

Создание простого сечения начинается с выбора двух точек привязки. Их можно задать либо в абсолютных координатах, либо привязать к 2D узлам. Подведите курсор к нужному месту и нажмите

. При приближении курсора к 2D узлам срабатывает объектная привязка – узлы подсвечиваются. Аналогичным образом следует назначить вторую точку привязки. Во время построения можно предварительно наблюдать, каким образом будет располагаться создаваемый элемент. Далее (см. третий слева рисунок) необходимо, двигая курсором, назначить величину смещения стрелки

относительно узлов привязки. Для фиксации положения нажмите . Результат можно наблюдать на правом крайнем рисунке.

444

Обозначение вида

Сложное сечение

Создание сложного сечения аналогично созданию простого сечения. Разница заключается в количестве выбираемых точек привязки – в сложном сечении их можно вводить неограниченное

количество. Для вызова команды создания сложного сечения нажмите на пиктограмму в автоменю или клавишу <D>. Последовательность действий по созданию сложного сечения показана на следующих рисунках.

После ввода нужного количества точек необходимо нажать пиктограмму в автоменю или клавишу <End>.

End

Вместо задания отдельных точек сечения можно выбрать существующий 2D путь с помощью опции:

<T> Выбрать 2D путь

Созданное сечение будет повторять форму выбранного пути.

445

Основы. Двухмерное проектирование

Поменять направление взгляда на противоположное можно в любой момент нажатием на пиктограмму в автоменю или клавишу <Z>.

Нажатием на клавишу <P> или пиктограмму в автоменю вызывается диалог «Параметры сечения», в котором можно настроить некоторые опции обозначения сечения.

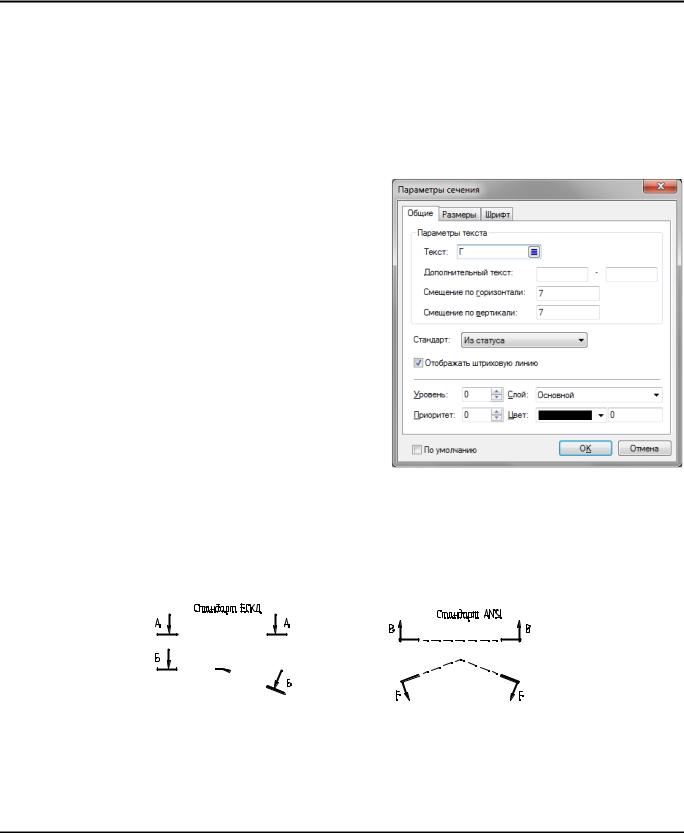

Параметры сечений

Параметры сечения. Закладка «Общие»

Группа настроек «параметры текста»:

Текст. Текст, который будет располагаться рядом со стрелками. В данное поле автоматически подставляются символы по алфавиту, начиная с символа «A». При числе обозначений больше, чем букв в алфавите, используются комбинации букв (АА, АБ, АВ, …, ААААААА, и т.д.).

При необходимости в данное поле можно вручную вписать текстовую строку любой длины.

Дополнительный текст. Поля данного параметра позволяют задать различный текст для каждой стрелки. Заданные текстовые строки будут выводиться рядом с текстом предыдущего параметра.

Смещение по горизонтали. Смещение текста от стрелки по направлению выносной линии во внешнюю сторону. Задаётся в единицах измерения.

Смещение по вертикали. Смещение текста от выносной линии.

Стандарт. Задает стандарт обозначения вида. Можно выбрать из трех вариантов: стандарт ЕСКД, стандарт ANSI и значение «Из статуса».

В случае установки последнего параметра его значение устанавливается в команде “ST: Задать параметры документа”, закладка «Размеры», параметр «Стандарт размеров». Для стандарта ANSI может отображаться штриховая линия (параметр “Отображать штриховую линию”).

Цвет, Уровень, Приоритет, Слой и [Шрифт] задаются также как и в других элементах T-FLEX.

Следует помнить, что размер элемента обозначения вида связан с размером шрифта, который задан либо в параметрах конкретного элемента, либо в команде “ST: Задать параметры документа”

на закладке “Параметры шрифта”.

446

Обозначение вида

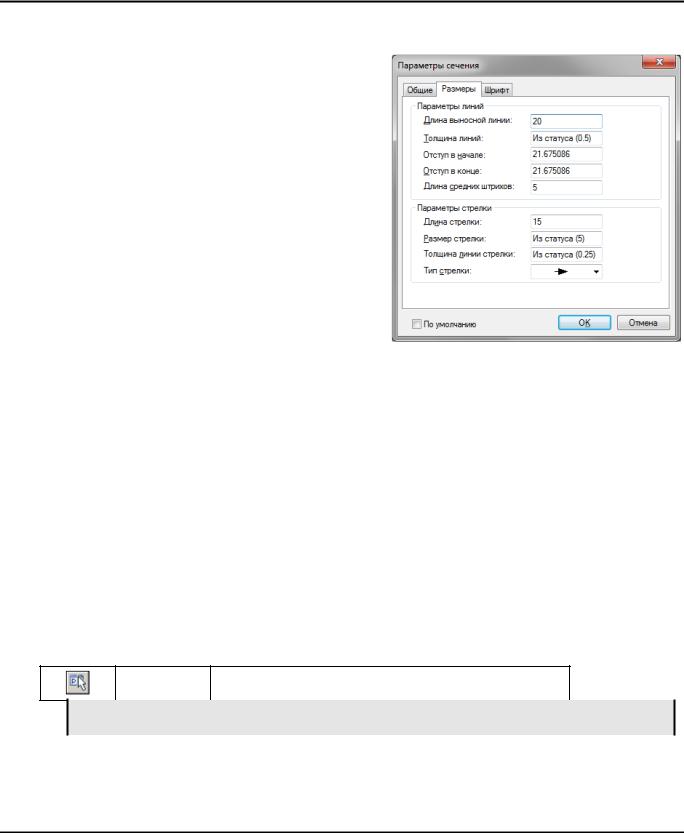

Параметры сечения. Закладка «Размеры»

Группа настроек «Параметры линий»:

Длина выносной линии. Задаёт длину выносной линии.

Толщина линий. Задаёт толщину выносной линии. В случае, когда значение параметра установлено «Из статуса», то оно рассчитывается, исходя из заданного параметра «Толщина основных линий» в команде “ST: Задать параметры документа” (закладка «Прори-

совка»).

Отступ в начале. Отступ выносной линии от первого узла обозначения вида.

Отступ в конце. Отступ выносной линии от последнего узла обозначения вида.

Длина средних штрихов. Устанавливает длину средних штрихов, которые могут отображаться только в стандарте ANSI.

Группа настроек «Параметры стрелки»:

Длина стрелки. Устанавливает длину стрелки указания направления взгляда.

Размер стрелки. Задает размер стрелки указания направления взгляда. В случае, когда значение параметра установлено «Из статуса», то оно рассчитывается, исходя из заданного параметра

«Размер стрелок (окончаний)» в команде “ST: Задать параметры документа” (закладка

«Прорисовка»).

Толщина линии стрелки. Задает толщину линии стрелки указания направления взгляда. В случае, когда значение параметра установлено «Из статуса», то оно рассчитывается, исходя из заданного параметра «Толщина основных линий» в команде “ST: Задать параметры документа”

(закладка «Прорисовка»).

Тип стрелки. Задает вид стрелки указания направления взгляда.

Значения параметров на данной закладке задаются в тех единицах измерения, которые установлены в настройках чертежа (команда “ST: Задать параметры документа”).

Копирование параметров с существующих обозначений сечения

Значения параметров создаваемого обозначения сечения можно быстро скопировать с уже существующего обозначения сечения. Для этого необходимо воспользоваться опцией:

<Alt+P> Скопировать свойства с существующего элемента

Данная опция доступна в автоменю команды до создания обозначения вида, либо в процессе создания.

После вызова опции достаточно указать обозначение сечения, значения параметров которого необходимо передать создаваемому элементу.

447
