ПРЕОБРАЗОВАНИЕ ДОКУМЕНТОВ, СОЗДАННЫХ В ПРЕДЫДУЩИХ ВЕРСИЯХ T-FLEX CAD

При переходе от версии к версии в T-FLEX CAD может меняться формат файла. В этом случае при первом открытии старых файлов в новой версии для корректной работы с ними рекомендуется проводить полный пересчёт модели для сохранения информации в новом формате.

При работе со сборочными моделями пересохранения только документа сборки уже недостаточно. В этом случае необходимо последовательно открыть и пересохранить в текущей версии T-FLEX CAD все документы модели, начиная с самых “нижних” фрагментов и кончая самим сборочным чертежом. Однако если для небольшой модели такую работу ещё возможно сделать вручную, то для очень сложных сборок с высоким уровнем вложенности фрагментов это становится затруднительным.

“Конвертер файлов предыдущих версий” позволяет решить эту проблему. Данная команда позволяет сохранить в формате текущей версии T-FLEX CAD всю активную сборочную модель. При конвертации осуществляется анализ всей структуры модели и преобразование происходит в соответствии с иерархией фрагментов: сначала открываются, регенерируются и сохраняются фрагменты нижнего уровня, затем предыдущего и т.д., до файла сборки. В список файлов, подлежащих преобразованию, пользователь может добавить любые другие файлы документов T-FLEX CAD. При этом они также будут преобразованы в соответствии с иерархией.

Кроме того, при конвертации в формат версии 8.0 и выше осуществляется автоматическое преобразование спецификаций, созданных в предыдущих версиях T-FLEX CAD, в соответствии с новым механизмом спецификаций: данные спецификаций сохраняются внутри её документа, связь с внешним файлом “*.mdb” разрывается.

В процессе преобразования файлов формируется отчёт, в котором фиксируются результаты работы (предупреждения, информационные сообщения, ошибки). Исходные файлы могут быть сохранены в виде резервных копий.

При совместной работе с системой T-FLEX DOCs данное приложение имеет ряд дополнительных возможностей. Кроме конвертации файлов и сборок T-FLEX CAD, оно позволяет конвертировать сборки T-FLEX DOCs в соответствии с форматом текущей версии T-FLEX CAD, а также осуществлять импорт/экспорт сборок из T-FLEX DOCs в T-FLEX CAD. В этом случае пользователь должен будет выбрать необходимый вариант действий и задать ряд дополнительных параметров.

Работа с приложением «Конвертер файлов предыдущих версий»

Запуск конвертера документов

Вызов конвертера осуществляется аналогично вызову других команд системы:

852

Преобразование документов, созданных в предыдущих версиях T-FLEX CAD

После вызова команды на экране появляется окно конвертера. Оно разбито на 3 области:

-Область списка файлов (слева вверху);

-Область служебной информации и кнопок (справа вверху);

-Область диагностики и вывода сообщений о ходе процесса конвертации (в нижней части окна).

Задание списка конвертируемых документов

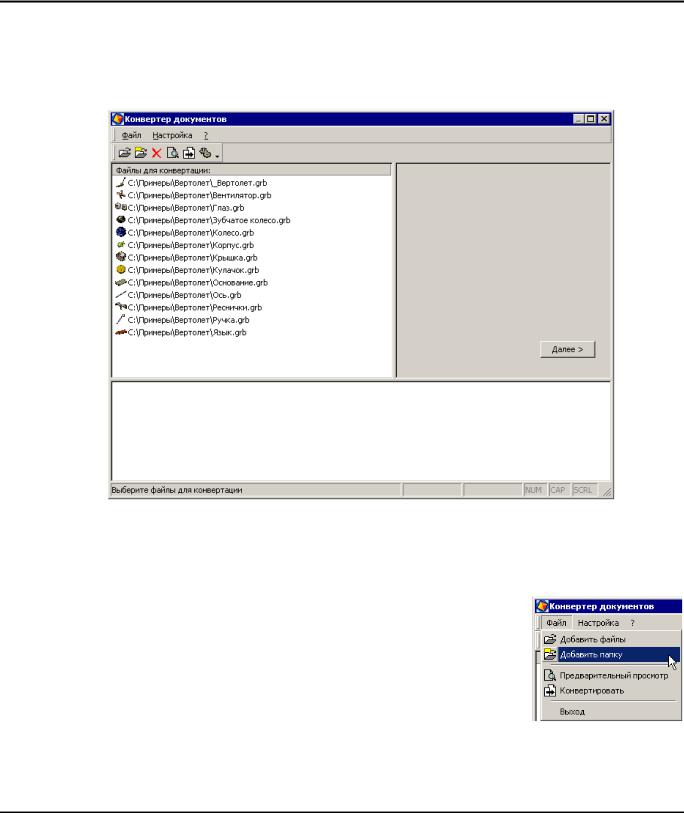

Список выбранных для конвертации файлов отображается в левом верхнем поле диалога конвертера. По умолчанию список файлов пуст.

Если на момент вызова команды в T-FLEX CAD были открыты какие-либо документы, система предложит закрыть их (это необходимо для успешной работы конвертера) и автоматически занесёт их в список для конвертации. При необходимости пользователь может удалить часть файлов из списка и/или добавить в него

другие документы T-FLEX CAD.

Для добавления файлов в список можно использовать кнопки

(“Добавить файлы”) и (“Добавить папку”) на инструменталь-

ной панели конвертера. Эти команды можно вызвать и из текстового меню.

Первая кнопка позволяет добавить в список отдельные документы, вторая – все документы T-FLEX CAD, находящиеся в выбранной папке. Если выбранная папка содержит вложенные папки, система выдаст запрос о необходимости включения их в список.

853

Основы. Двухмерное проектирование

Для удаления файла из списка необходимо выбрать его в списке и нажать кнопку (“Удалить файлы”) или <Del>. Завершить формирование списка файлов, подлежащих конвертации, можно с помощью кнопки [Далее>] (в правом верхнем поле окна конвертера).

В процессе конвертации, после анализа структуры выбранных моделей, система может самостоятельно добавить в список конвертируемых файлов недостающие фрагменты преобразуемых сборок. Будет ли она это делать, определяется одним из параметров конвертации (см. раздел “Настройки конвертации”).

Выполнение конвертации

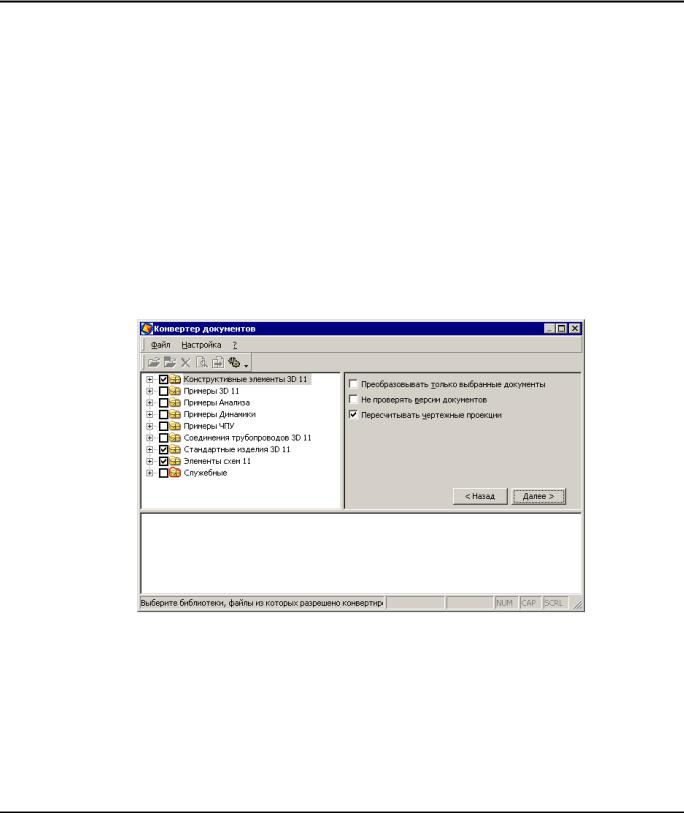

После формирования списка конвертируемых файлов необходимо нажать кнопку [Далее>] в правой части окна конвертера. После нажатия кнопки содержимое левой верхней области окна конвертера изменится. Список конвертируемых файлов будет заменён списком библиотек T-FLEX CAD. На этом этапе необходимо указать, элементы каких библиотек следует подвергать преобразованию, если они будут обнаружены в структуре конвертируемых документов. Библиотеки, элементы которых можно будет конвертировать, помечаются “галочкой” в списке библиотек (для

пометки необходимо указать курсором на символ рядом с именем библиотеки и нажать ).

Параметры, отражающиеся на этом этапе в правой части окна конвертера, дублируют параметры в диалоге настроек конвертации (см. раздел “Настройки конвертации”).

После указания библиотек, элементы которых можно изменять при конвертации, следует снова нажать кнопку [Далее>] для перехода к следующему этапу. Для возвращения на стадию выбора документов (например, при необходимости внесения изменений в список выбранных файлов) используется кнопка [<Назад].

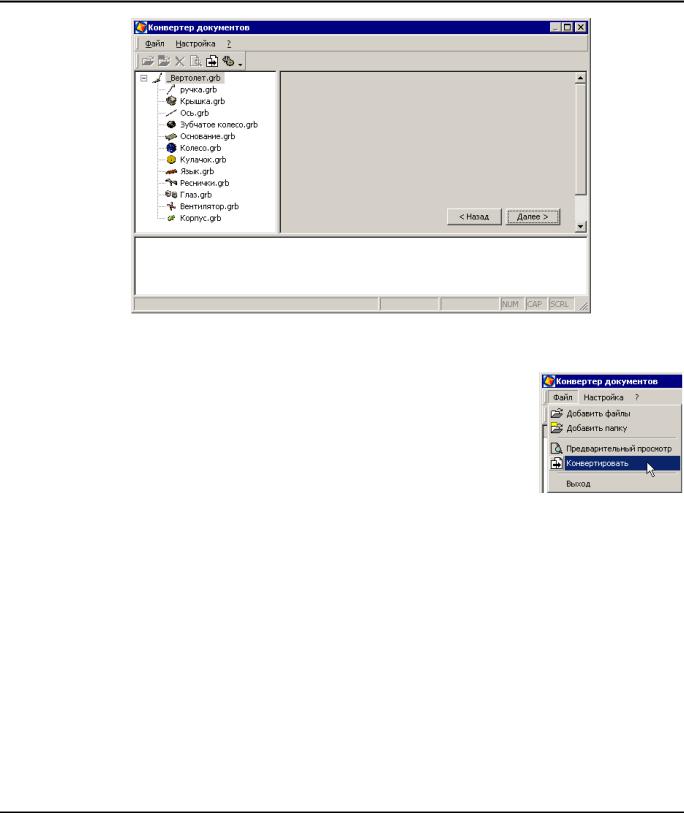

На следующем этапе в левой верхней области окна конвертера будет показана структура связей конвертируемых файлов. При необходимости в список добавляются дополнительные файлы, соответствующие фрагментам преобразуемых сборочных моделей.

854

Преобразование документов, созданных в предыдущих версиях T-FLEX CAD

Для начала пересчёта выбранных файлов необходимо ещё раз нажать кнопку [Далее>].

Стадию выбора библиотек и просмотра структуры связей документов можно пропустить, если для перехода на следующую стадию процесса кон-

вертации использовать не нажатие кнопки [Далее>], а команды

(“Предварительный просмотр”) и (“Конвертировать”) на инструментальной панели или в текстовом меню конвертера. В этом случае для библиотечных элементов будут использоваться настройки, заданные по умолчанию (по умолчанию конвертация разрешена только для пользовательских библиотек; стандартные библиотеки, поставляемые с системой, не конвертируются).

В процессе пересчёта выбранных файлов в нижней части окна конвертера будет выводиться информация о ходе и результатах работы конвертера, а в левой верхней области снова появится список конвертируемых файлов, в котором для каждого файла будет отображаться текущее состояние работы с ним.

855

Основы. Двухмерное проектирование

При конвертации документов, содержащих спецификацию старого типа (с использованием базы данных во внешнем файле) будет выдано сообщение о преобразовании спецификации к новому формату и разрыву связи с файлом базы данных.

По окончании преобразования файлов в нижней части окна конвертера будет выведено сообщение о завершении процесса с указанием количества возникших ошибок.

Завершить работу с приложением можно, воспользовавшись кнопкой [Выход].
