Основные положения работы с системой

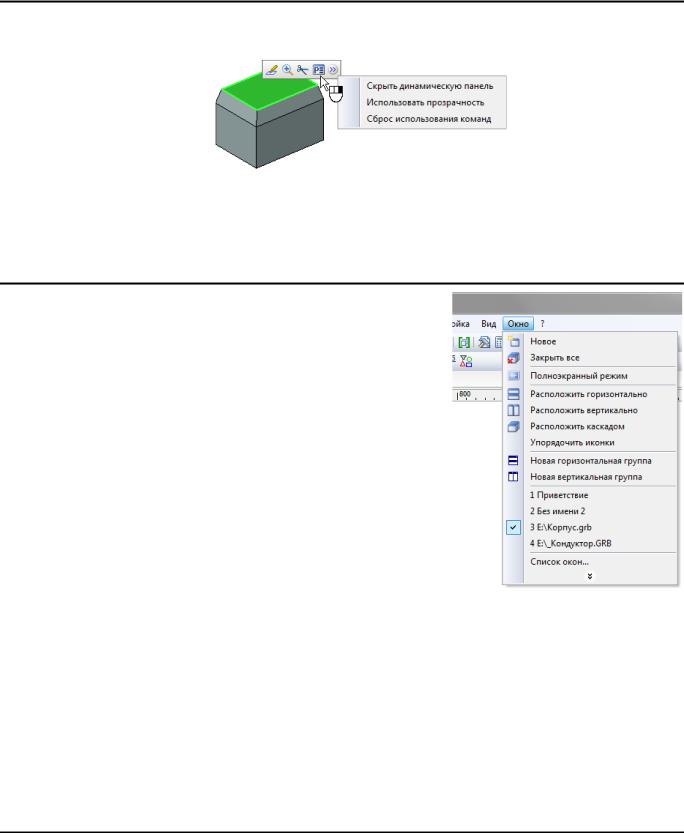

Для сброса изменения состава кнопок динамической панели можно использовать команду “Сброс использования команд” в контекстном меню динамической панели.

В контекстном меню динамической панели также доступен флажок “Использовать прозрачность”. Когда флажок установлен (при настройках по умолчанию) панель при появлении на экране выглядит полупрозрачной. Прозрачность уменьшается по мере приближения курсора к панели. При отключении флажка “Использовать прозрачность” панель всегда отображается непрозрачной.

Окно текущего чертежа

Система T-FLEX CAD позволяет пользователю работать с несколькими документами одновременно. Для каждого открытого документа создаётся отдельное рабочее окно. Это позволяет работать параллельно с несколькими чертежами или 3D моделями, переключаясь из окна одного документа в окно другого документа по мере надобности.

Команды, предназначенные для работы с окнами документов, в текстовом меню сгруппированы в подменю “Окно”.

Закладки документов

Для управления окнами можно использовать закладки документов. Видимость закладок документов управляется флажком “Настройка|Окна|Закладки документов”.

Используя закладки, можно, например, переключаться из окна одного открытого документа T-FLEX CAD в окно другого документа – достаточно указать курсором мыши на нужную закладку и нажать

. Также с их помощью менять порядок расположения окон документов. Для этого нужно указать курсором мыши на закладку документа, окно которого требуется переместить. Затем следует нажать

, и, не отпуская нажатой клавиши мыши, переместить закладку документа в требуемое положение в ряду закладок.

С помощью закладок можно также закрывать окна документов. С правой стороны каждой закладки расположена кнопка кнопка . При нажатии на эту кнопку текущее окно будет закрыто.

101

Основы. Двухмерное проектирование

По умолчанию закладки документов (если они отображаются в окне T-FLEX CAD) расположены над верхней границей окон документов. При желании их положение можно изменить. Для этого

необходимо указать курсором на закладку любого документа и с помощью вызвать контекстное меню.

Вид окон документа при включенных/выключенных закладках документов

Вид окон открытых документов в режимах с включенными и отключенными закладками документов отличается.

При включённых закладках окна открытых документов занимают весь размер рабочего окна T-FLEX CAD. Активное окно (то есть окно текущего документа) перекрывает собой окна остальных документов.

Минимизировать окна или задавать им произвольный размер при включенных закладках нельзя.

102

Основные положения работы с системой

При выключенных закладках документов окна открытых документов могут находиться в любом из трёх состояний:

1.Максимизировано. Окно занимает всю область рабочего окна T-FLEX CAD, не имеет заголовка. Имя текущего активного документа выводится в заголовке окна T-FLEX CAD;

2.Минимизировано. Окно представляет собой заголовочную строку с именем документа и системные кнопки управления окном;

3.Произвольное. Окно имеет размер меньший размера рабочей зоны. Имеет заголовок, где выводится имя документа.

Независимо от размера при выключенных закладках окно документа одержит три кнопки, позволяющие управлять его состоянием и закрыть данное окно.

Когда окно максимизировано, эти кнопки находятся под кнопками управления системным окном. Поэтому будьте внимательны, когда закрываете окно таким способом!

Максимизировать размер окна можно еще одним спосо-

бом. Нужно дважды нажать , указав на заголовок окна. Если окно имеет заголовок (т.е. оно не максимального размера), то, указав курсором на пиктограмму, располо-

женную в заголовке слева, и нажав , можно вызвать контекстное меню, содержащее список команд для работы с окном.

Свернуть и развернуть означает соответственно максимизировать и минимизировать. Для максимизированного окна эта пиктограмма находится слева в текстовом меню.

Когда окно имеет произвольный размер, этот размер можно изменять. Достаточно указать на границу окна, и, как только курсор превратиться в стрелочку, отвести его в нужное положение.

Выбор активного окна

Активное окно (т.е. окно текущего документа) можно выбрать разными способами. Когда включены

закладки документов, можно просто указать с помощью на соответствующую закладку. Если закладки документов отключены, для последовательного перехода от окна к окну можно использовать комбинации клавиш <Ctrl><F6> или <Ctrl><Tab>.

103

Основы. Двухмерное проектирование

Также можно использовать список открытых окон в текстовом меню “Окно”. Текущее активное окно будет помечено в списке галочкой. Для перехода в другое окно достаточно указать на него курсором

и нажать .

Количество окон, показываемых в данном списке, не может превышать десяти. Если на данный момент открыто большое количество окон документов, то для выбора одного из них можно воспользоваться командой “Окно|Список окон…”. После вызова команды появляется окно диалога “Расположение окон”. В нём можно выбрать окно из полного списка открытых окон. Обратите внимание, что набор доступных кнопок в этом окне зависит от того, включены или выключены в текущий момент закладки документов.

В режиме работы с включенными закладками документов существует ещё один способ перехода между окнами документов. В правом верхнем углу текущего окна (при стандартном размещении закладок документов – вдоль верхней границы окна) присутствует кнопка . При нажатии на эту кнопку появляется выпадающий список всех открытых документов, в котором можно выбрать нужное окно.

104
