Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Томский государственный университет систем управления и радиоэлектроники (ТУСУР)»

Кафедра Радиотехнических систем (РТС)

Отчет по лабораторной работе №1

«Введение в Electronics Workbench: проектирование и расчёт электрических схем»

по дисциплине «Введение в специальность»

Выполнил: студент гр. 122-3

____________ А.В.Демаков

________ С.С.Твердохлебов

« » ______________2012г.

Проверил: ассистент каф. РТС

__________ Д.О. Ноздреватых

« » _____________2012 г.

Томск, 2012

Содержание отчета:

  1. Расчитаем значение силы тока для каждого резистора схемы A

  1. Для расчёта силы тока найдём сопротивление всей цепи.

Rобщ = e / r1 + r2

r1 = R1 * R2 / R1 + R2

r2 = R3 * R4 / R3 + R4,

где r1 и r2 – суммарное сопротивление резисторов R1 и R2, R3 и R4 соответственно.

По закону Ома найдем силу тока всей цепи:

Iобщ = e / Rобщ

Для каждого резистора рассчитаем значение силы тока по формуле:

Ir1 = Iобщ * (R2 / R1 + R2),

где R1 – сопротивление резистора, на котором рассчитываем ток, R2 – сопротивление резистора, параллельно подключенного к искомому резистору.

  1. Расчёт:

R1 = 4*5 / (4+5) + 3 = 5,2 кОм

R2 = R2*R1 / (R2 + R1) = 0,839 кОм

Rобщ = R1 + R1 = 2,839 кОм

Iобщ = IR1 = e / (Rобщ) = 12 / 2,839 = 4,226 A

IR2 = 4,226 * 47 / 49 = 3,54 A

IR3 = 4,226 * (9 / 56) = 0,683 A

IR4 = 0,683 * (5 / 9) = 0,38 A

IR5 = 0,683 * (4 / 9) = 0,3 A

Сверим значения силы тока для каждого резистора с показаниями приборов:

Расчитаем значение силы тока для каждого резистора схемы Б

R1 = 2*1 / (2+1) = 0,6 кОм

R2 = 4*5 / (4+5) = 2,2 кОм

Rобщ = R1 + R2 + R3 = 5,8 кОм

Iобщ = e / (Rобщ) = 12 / 5,8 = 2,068 A

IR1 = 2,068 * (2 / 3) = 0,676 A

IR2 = 2,068 * (1 / 3) = 1,35 A

IR3 = 2,068 * (5 / 9) = 1,127 A

IR4 = 2,068 * (5 / 9) = 1,127 A

IR5 = 2,068 * (4 / 9) = 0,902 A

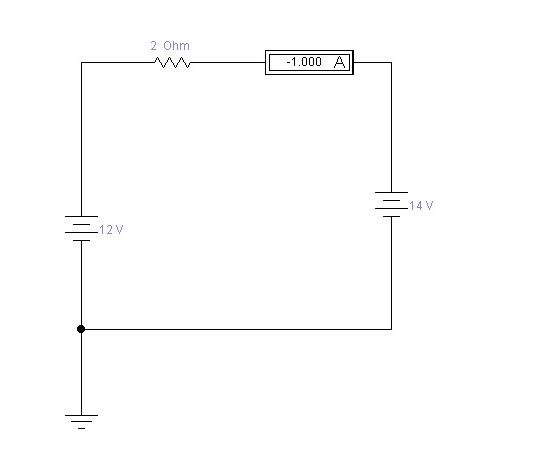

Расчитаем значение силы тока для каждого резистора схемы В

e = e1 – e2 = 14 – 12 = 2В

I = e / R = 2 / 2 = 1 А

Если генераторы переменного напряжения идентичны, но работают в разных фазах, то в цепи возникает ток:

I = (e1 – ( - e2))*cos(ᵩ) / R = 24 * 0,5 / 2 = 6 А
