Таблица 1Б - Параметры ИМС К174ХА10
|
Параметр |
Значение |
|
Напряжение питания, В |
3...12 |
|
Потребляемый ток, мА |
16 |
|
Чувствительность, мкВ при отношении С/Ш 20 дБ |
50 |
|
Эффективность АРУ, дБ |
50/6 |
|
Максимальное входное напряжение, В |
0,5 |
|
Максимальное выходное напряжение, мВ |
30 |
|
Максимальная выходная мощность, Вт |
0,7 |
Таблица 2Б - Параметры ИМС К174УН7
|
Параметр |
Значение | |
|
Напряжение питания, В |
3... |
18 |
|
Потребляемый ток, мА |
20 | |
|
Максимальное амплитудное -значение тока нагрузки, А |
1,8 | |
|
Коэффициент усиления |
25 | |
|
Максимальное входное напряжение, В |
2 | |
|
Полоса воспроизводимых частот, кГц |
0,4 |
...20 |
|
Максимальная выходная мощность, Вт |
4 | |
Приложение Б2
Таблица 4Б - Параметры ИМС К174ХА10
|
Параметр |
Значение |
|
Средняя частота полосы пропускания Гср, кГц |
490 |
|
Ширина полосы на уровне 6 дБ, кГц |
7.. .9,5 |
|
Гарантированное затухание, дБ |
80 |
|
Неравномерность затухания в полосе пропускания дБ, менее |
2 |
|
Вносимое затухание в полосе пропускания, дБ, менее |
8 |
|
Номинальное значение Нагрузочных сопротивлений, кОм |
Квх=1,2 Квых=0,6 |
Приложение В

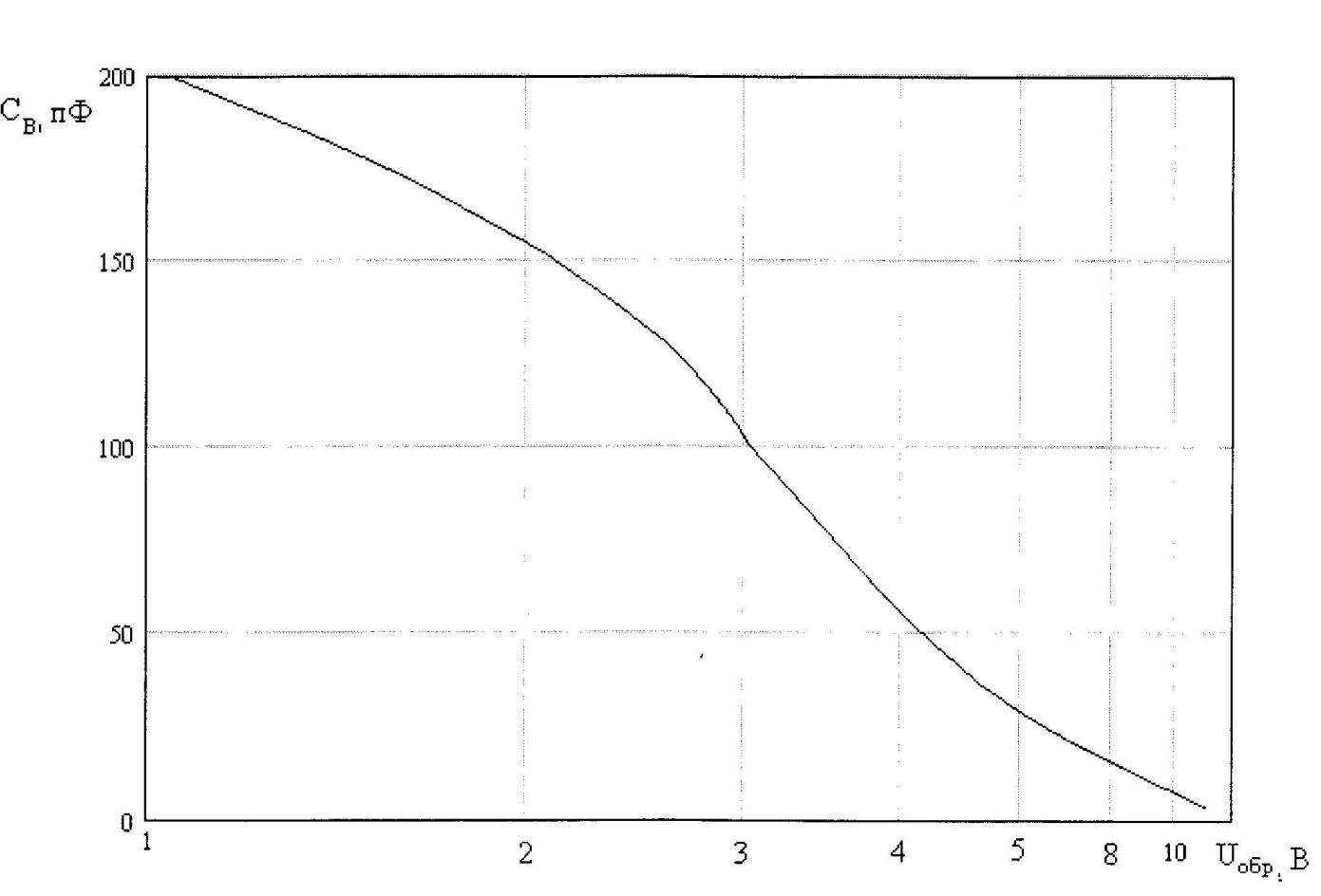

Рисунок 1В - График зависимости емкости варикапа КВ119А от приложенного обратного напряжения
Приложение Г 1
Рисунок 1Г - График АЧХ ВЦ соответствующий настройки на нижнюю
границу диапазона
Приложение Г2
Рисунок 2Г - График АЧХ ВЦ соответствующий настройки на среднюю
частоту диапазона
Приложение ГЗ
Рисунок ЗГ - График АЧХ ВЦ соответствующий настройки на верхнюю
границу диапазона
