21. Подбор сечений сжатых и растянутых стержней ферм.

Побор сечений сжатых стержней начинается с определения требуемой площади: А_тр=N/φR_yγ_c, где γ_c - коэфф.условия работы, φ коэфф. продольного изгиба, которой является функцией гибкости λ=l₀/i , где l₀-расчетная длина стержня; i-радиус инерции сечения. По заданной гибкости находят φ и А. (можно принять для поясов λ=80…60, для решетки λ=120…100). Можно найти требуемые радиусы инерции i_х(у)= l_0х(у)/λ. По ним и площадью сечения по сортаменту подбирается подходящий профиль. Несоответствие табличных значений с требуемыми показывает насколько неправильно была задана гибкость. Принимая после этого профиль с промежуточным значением площади и соответствующим радиусом инерции определяют во 2-ом приближении гибкость, коэфф. φ и напряжение.

Требуемую площадь нетто сечения растянутого стержня фермы из стали с отношением R_u/γ_n=R_y находят A=N/R_yγ_c где γ_c – коэфф. условий работы, γ_n=1,3 – коэффиц. надежности. Скомпоновав по требуемой площади сечение, проводят проверку принятого сечения.

21. Основные конструктивные решения узлов ферм из парных уголков.

Общие требования конструирования:

1. Стержни сварных ферм центрируются в узлах по осям, проходящим ч/з ц.т. сечений стержня ферм;

2. Резку стержней решетки предусматривают перпенд-но оси стержня;

3. Для фасонок принимают наиболее простую форму: прямоуг-к / трапецию;

4. Толщина фасонок назначается в зав. от усилия в макс нагруженном стержне решетки, примыкающим к рассматриваемому узлу.

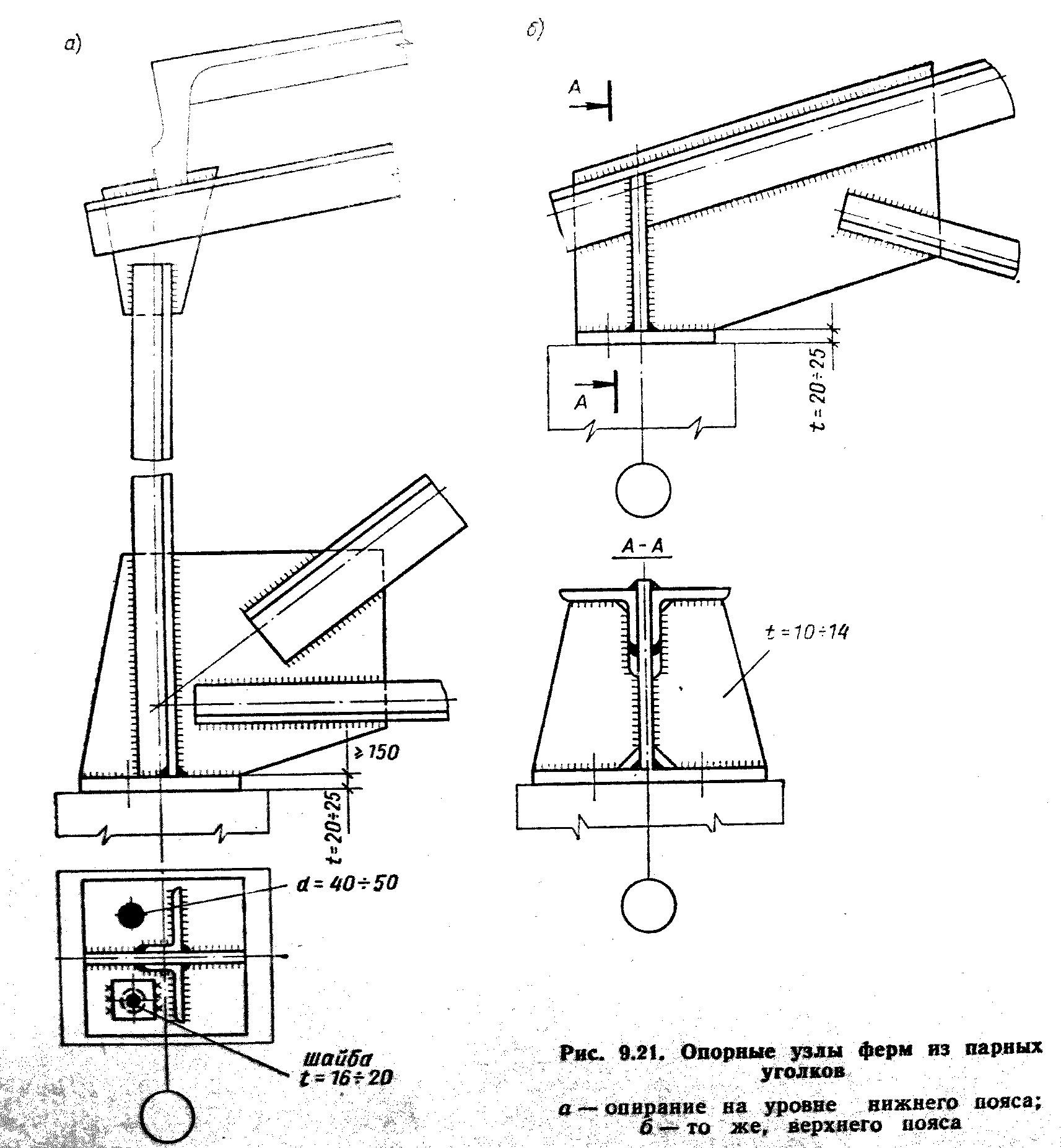

Рис.3. Опорные узлы ферм: а – опирание на уровне нижнего пояса; б – верхн

14.2 б)

Рис.1.Узлы ферм из парных уголков: а - центрирование стержней; б – узел при раскосной решетке; в – прикрепление прогонов; г –прикр-ние крупнопан-х плит

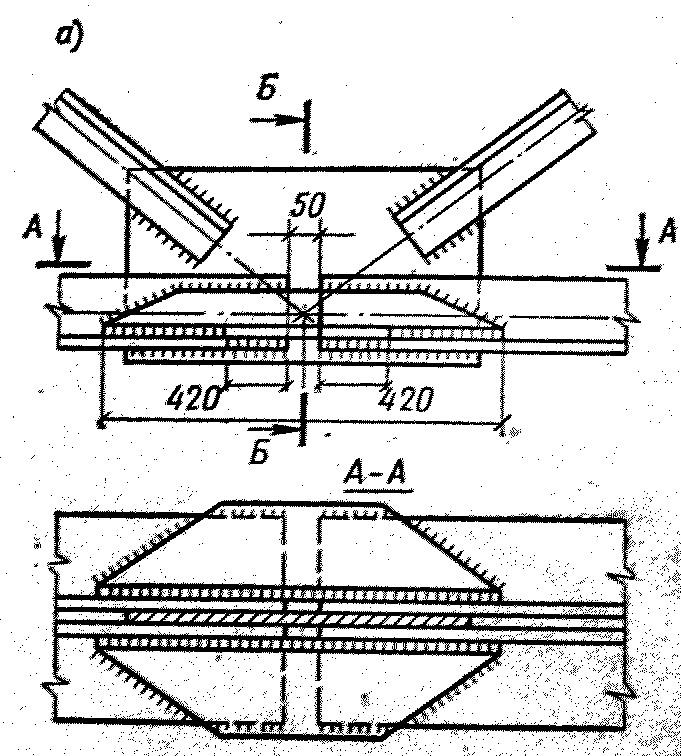

Рис.4.Укрупнит-й стык строп-й фермы на сварке

21. Компоновка поперечных однопролетных рам каркаса.

Вертикальные габариты зд зав от технолог-х усл-й производста. Расст-е от ур. Пола до головки кранового рельса Н1,, расстояние от головки кранового рельса до низа несущих конструкций покр-я Н2 = (Нк+ 100) + f , где Нк+100 – расстояние от головки рельса до верхней точки тележки крана + зазор по техн. Безоп. 100мм.;f- учитывает прогиб констр. Покрытия, 200-400ммв зав от пролета. Окончательно Н2 кратно 200мм.

Высота цеха от ур пола до низа строп ферм Н0 = Н2 + Н1 кратно1,2м до 10,8м, далее 1,8м.

Высота верхней части колонны Нв = hб + hр + Н2, hб – подкр-й балки (предварительно 1/8-1/10 пролета балки(шага колонн)); hр – высота кранового рельса, предвар-но 200мм.

Размер нижней части колонны Нн = Но – Нв + (600…1000), (600…1000) – заглубление башмака колонны.

Общая высота колонны от низа базы до низа ригеля Н = Нв + Нн.

Высота части колонны в пределах ригеля Нф зав от принятой констр строп ферм. Если есть светоаэрац-е или аэрац-е фонари, высоту их Нфн опр светотехн-м или теплотехн-м рассчетом с учетом высот типовых размеров фонаря.

При опр горизонтальнх габаритов учитыв-т унифицированные привяки колонн к разбив осям, эксплуатац-е требования.

Привязка наружной грани колонны к оси колонны а м/б 0-вой(без мостовых кранов, в невысоких зд при шаге 6м, с кранами Q≤30т) , 500мм ( высоки зд, с кранами Q≥100т, ес в верхней части колонны устр-ся проемы для прохода), в ост случаях 250мм.

Колонны пост по высоте сечения исп-ся для цехов с подвесным транспортом и с мост-ми кранами небольшой грузоп-сти. Высота сечения назначается с учетом привязки колонны а и привязки ферм 200мм => h=450мм = 200+250 и h=700мм = 200+500 ; h≥1/20Н.

Высота сечения верх части ступенчатой колонны hв аналогично 450,700мм, hв ≥ 1/12 Нв. В цехах с интенс-й работой кранов необходим частый осмотр и ремонт кран-х путей => безоп-й проход вдоль путей шириной ≥400мм и высотой 2000мм. =>Высота сечения hв ≥1000мм.

Расст от оси подкр-й балки до оси колонны д/б l 1 ≥ B1 + (hв – а)+75, В1-размер части кранового моста, выступ-й за ось рельса; 75мм- зазор м/у краном и колонной. Пролеты кранов lк имеют модуль 500мм => l 1 кратно 250мм.

Ось подкр-й ветви колонны обычно совмещают с осью подкр-й балки =>высота сечения нижней части колонны hн = l 1 + а. hн ≥ 1/15Н. Верх-ю часть колонны обычно проектируют сплошной, двутаврового сечения; нижнюю – сплошной при ширине до 1м, а при большей – сквозной экономичнее. Ширина фонаря 6 или 12м.

Рис.1. Схема поперечной рамы однопролетного здания
