Технология возведения зданий и сооружений

98. Технологи возведения з и с.

1) Массив или сплошная кладка

2) кладка с утеплителем в середине стены

1-облицовочная кладка в пол кирпича; 2-утеплитель; 3- кирпичная кладка 1,5-2 кирпича;4-проволочные штыри через 2 ряда кладки.

3) установка утеплителя снаружи

1-кирпичная кладка в 1,5-2кирпи;2-утеплитель; 3-грунтовка;4-штукатурная сетка; 5-шпаклевка; 6-декоротивная штукатурка.

4) установка утеплителя внутри

1-кирпичная кладка в 1,5-2кирпи;2-утеплитель; 3- два слоя гипсокартона

99 Технология возведения одноэтажных пром.зданий.

Поперечный разрез промышленного здания:

1,8 — колонны, 2 — подкрановая балка, ,?, 6 — тормозные фермы (настилы), 4 — стропильная ферма, 5 — ферма фонарей, 7 — крановые рельсы, 9 — прогон, 10 — швеллер

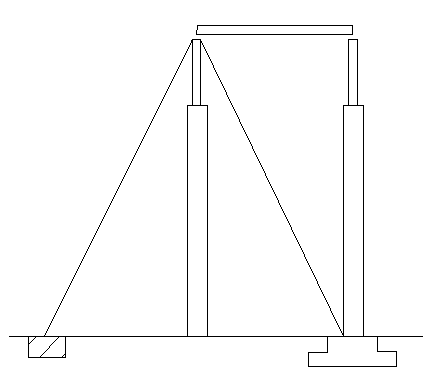

1. Монтаж колонн.

2. Монтаж подкрановых балок.

Монтаж ферм. Фер­мы монтируют после окончательного закрепле­ния колонн, подкрановых балок и связей между ни­ми. В зависимости от про­лета их стропят в двух или четырех точках траверса­ми с захватами дистанци­онного управления.

100 Технология возведения многоэтажных каркасных зданий .

Типы зданий по статической работе:

1.

Рамная схема. Каркас рамной конструкции :в 2ух направлениях создаётся системой колонн, ригелей и плит, соединенных в жесткую пространственную систему, узлы полок ригелей -жесткие. Используется когда по условиям технологии не допускается установка перегородок, связей и диафрагм жесткости. Воспринимает горизонтальные и вертикальные нагрузки. Недостаток: трудоемкость и повышенный расход металла.

2. Связевая схема .Колонны воспринимают только вертикальные нагрузки, а горизонтальные нагрузки воспринимается вертикальными дисками и связями жесткости.

3.

Рамно-связевая схема. Рамы расположены в поперечном направлении относительно продольной оси здания. Продольную устойчивость создается за счет вертикальных дисков жесткости в виде металлических решеток ли ж.б. плоскостей.

Способы монтажа зданий.

1. Горизонтальный способ. Он обеспечивает жесткость и устойчивость каркаса на всех стадиях монтажа и более равномерную осадку фундамента. При горизонтальном способе бетонирования стыков колон производится сразу после монтажа яруса. После окончания сборки яруса (этажа), когда бетон наберет 70% прочности начинают монтаж следующего яруса или этажа.

2. Вертикальный метод предусматривает возведение зданий отдельными частями - захватками. Метод позволяет раньше приступить к выполнению послемонтажных работ, что обеспечивает сокращение сроков стр-ва.

3. Смешанный

Монтажный механизм. Для монтажа многоэтажного каркасного здания используются башенные, самоходные стреловые, козловые краны или их сочетания.

При горизонтальной схеме монтажа краны устанавливают с одной или двух сторон.

1. Этап.

Этап, монтаж каркаса и плит перекрытия.

Этап. Монтаж стеновых панелей. Методы монтажа.

1. Раздельный метод монтажа с использованием одиночных кондукторов. Установка кондукторов на оголовках нижележащих колонн.

Монтаж колонн в проектное положение.

После набора прочности 70% бетоном стыков и швов приступают к монтажу колонн след-го яруса Монтаж комплексным методом с использованием групповых кондукторов.

.103 Выбор башенных кранов.

1. По области применения ферм, захват для подъёма кирпича).

2. По способу управления

3. По принципу работ

строповка фермы

Строповка плиты перекрытия

,
