Технология строительных процессов

94. Технология погружения забивных свай.

Электроосмос используют при погружении свай в плотные глинистые грунты. После кратковременного воздействия постоянного тока у стенок погружаемой сваи-катода собирается грунтовая вода, понижаются силы трения между сваей и грунтом

а - вибрационный; б - виброударный; в - вдавливание; г – вибровдавливание;

д - завинчивание; е - подмыв; ж - электроосмос.

95. Технология возведения набивных свай.

3. Устройство буронабивных скажин с креплением стенок обсадной трубой возможно при любых геолгических условиях. Секции обсадных труб как правило соединяются стыками на сварке. Обсадные трубы можно оставлять в грунте или извлекать из скважины. По мере вливания бет. смеси трубу извлекают. Голову формуют на спец.кондукторе.

Технологическая схема устройства буронабивных свай "сухим способом" (а) и под глинистым раствором (б): 1 - скважина; 2 - буровой агрегат; 3 - насосная установка; 4 - глиносмеситель; 5 - отстойник; 6 - уширитель; 7 - кондуктор; 8 - арматурный каркас; 9 - контейнер для пульпы; 10 - бетонолитная труба; 11 - клапан; 12 - рукав бетоновода; 13,

14 - оголовок и тело сваи.

 Схема  образования  камуфлетной пяты а — обсадная труба; 6 — скважина, запол­ненная бетонной смесью; в — образование камуфлетиой пяты; 1 — обсадная труба с воронкой; 2 — заряд взрывчатого вещест­ва; 3 — камуфлетнан пята

Технологическая схема устройства вибротрамбованных свай:

а - устройство скважины;

б, г - укладка бетонной смеси;

в - уплотнение бетонной смеси;

д - окончание бетонирования.

Частотрамбованные сваи образуются в результате забивки обсадной трубы с металлическим башмаком, установки арматурного каркаса и укладки высокоподвижной бетонной смеси с одновременными возвратно-поступательными ударами молота, чтобы обсадная труба при каждом цикле ударов поднималась на 4...5 см, затем опускалась на 2...3 см и таким образом уплотняла бетонную смесь. Далее обсадную трубу извлекают.

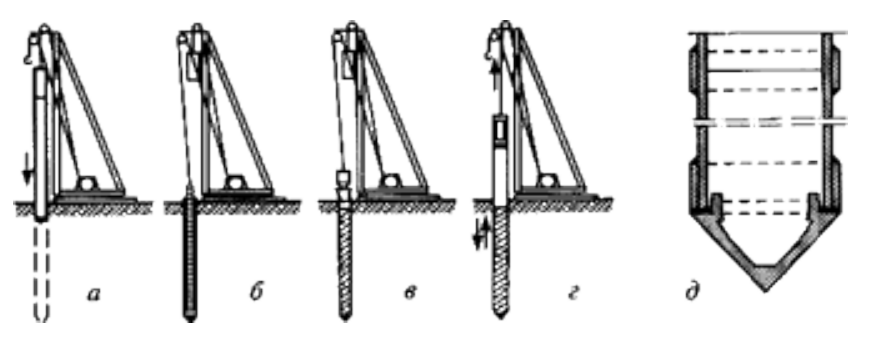

Технологическая схема устройства частотрамбованных свай: а – устройство скважины; б - установка арматурного каркаса; в - укладка бетонной смеси; г - извлечение обсадной трубы; д - нижняя часть обсадной трубы с теряемым башмаком.

Схемы устройства грунтовых свай:

а - устройство грунтопесчаных свай;

б - раскрытие наконечника;

в - изготовление грунтобетонных свай.

96. Технология устройства монолитных железобетонных фундаментов.

Опалубка ступенчатых фундаментов стаканного типа под колонны:

а - из щитов на сшивных планках: 1- закладной щит, 2- накладной щит,3- опалубка-пустотообразователь, 4- опорный брус, 5 –тяж(скрутка); б- из инвентарных щитов: 1-угловые щиты опалубки, 2- схватки, 3- опалубка верхней ступени, 4- стаканообразователь, 5- флажки..

Схема укладки бетонной смеси в ступенчатые фундаменты:

/ —опалубка фундамента; 2 —бадья с бетонной смесью; 3 —рабочий настил с ограждением; 4 — вибратор; 5 — звеньевой хобот

97. Технология кладочных работ. Правила кладки, системы перевязок, инструменты, леса и подмости.

Так при однорядной, либо цепной системе перевязке - ложковые и тычковые ряды в кладке последовательно чередуются.

1 ряд

2 ряд

Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича а продольные - на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда.

Подмости, сооружаемые при кладке стен (размеры в мм): А — подмости шарнирные для второго яруса кладки; Б — подмости шарнирные для третьего яруса; В — инвентарно-блочные подмости: Г — подмости с гидроприводом; 1 — опора; 2 — настил; 3 — ограждение; 4 — канат для фиксаиии опор; 5 — строп; 6 — статическая опора; 7 — гидропривод; 8 — рычаги: 9 — платформа с ограждениями; 10 — подвижная опора.
