ГОС рисунки / 1.Металлические конструкции

Металлические конструкции, включая сварку.

22.Характеристика работы стали на растяжение (диаграмма растяжения стали обычной прочности и высокопрочной).

23.Виды сварных соединений.

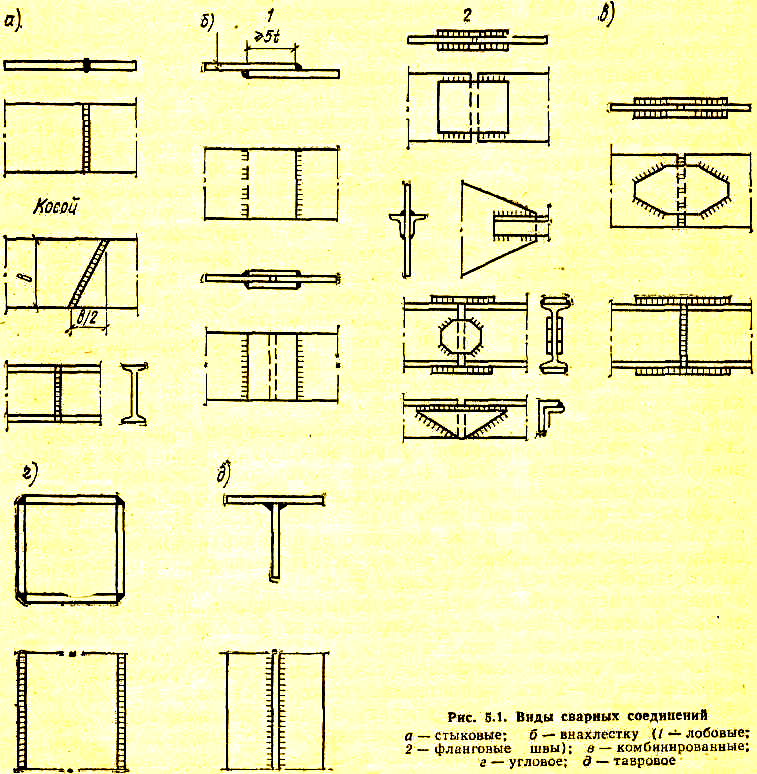

Различают следующие виды сварных соединений: стыковые, вна­хлестку, угловые и тавровые (впритык) (рис. 5.1).

24.Виды и общая характеристика болтовых соединений.

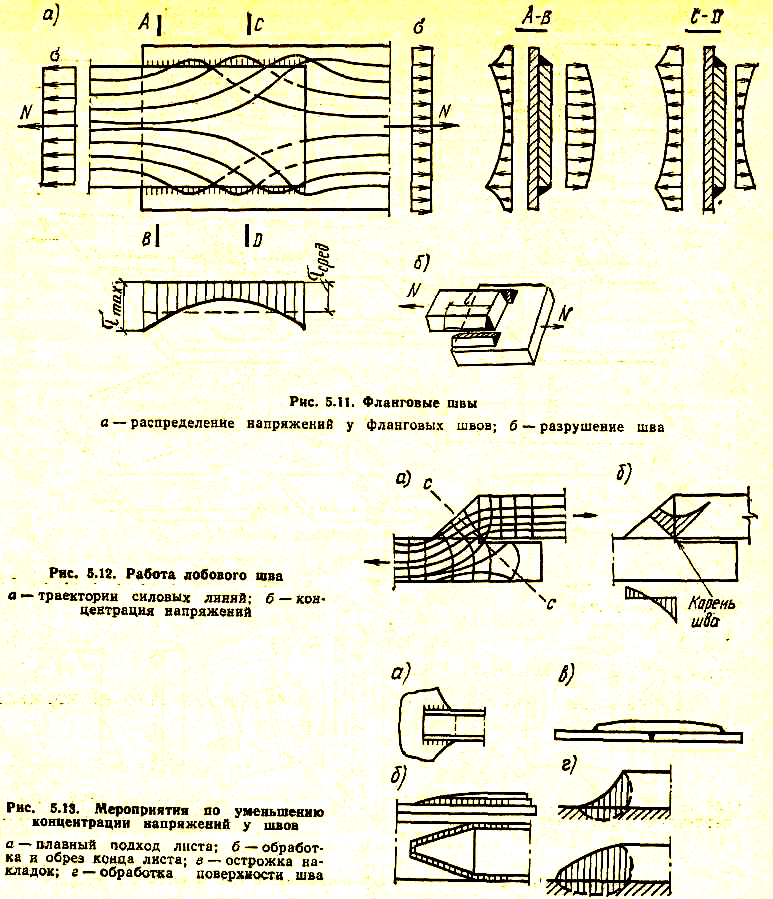

26.Расчет соединений, выполненных с помощью угловых швов.

27.Типы балок и компоновка балочных конструкций.

30.Типы ферм по очертанию и системам решеток.

32.Основные конструктивные решения узлов ферм из парных уголков.

Рис.1.Узлы ферм из парных уголков: а - центрирование стержней; б – узел при раскосной решетке; в – прикрепление прогонов; г –прикр-ние крупнопан-х плит

Рис.4.Укрупнит-й стык строп-й фермы на сварке

33.Компоновка поперечных однопролетных рам каркаса.

Рис.1. Схема поперечной рамы однопролетного здания

34.Связи по покрытиям производственных зданий.

Рис.1. Связи м/у фермами: а – по верхним поясам; б – по нижним; в – вертикальные; 1 – распорка в коньке; 2 – поперечные связевые фермы; 3 – продольная связевая ферма; 4 – растяжка по нижнему поясу; 5 - вертик-е связи

Рис.2. Схемы систем связей по покрыти

35.Несущие стальные конструкции кровли покрытия промздания.

Рис. 13.2. Теплая кровля со стальным профилированным настилом

о — профилированный настил; б — комбинированная заклепка; в — узел кровельного покрытия-.' — стальной стержень; 2 — алюминиевая втулка; 3 — самонарезающий винт; 4 — комбинированные заклепки

Прогоны

Рис 13.8 Типы сечений прогонов а — прокатные; б — гнутые; в — составные (по коньку и в ендовах); г — перфориро­ванные (сквозные)
