Раздел 2
Конструктор сечений ЛИР-КС
Единый режим системы
Общая схема режима
Схема текстовых меню
Состав функций
№ |
Команда |
Описание команды |
Меню |
Панель инструментов |
Кнопка |
|
Создание нового документа |
Создается новый документ для ввода данных и расчета сечения. |
Файл Создать |
Главная | |
|
Открытие существующего документа |
Ввод данных из файла в формате программы ЛИР-КС (Конструктор сечений). |
Файл Открыть |
Главная | |
|
Сохранение активного документа |
Сохранение текущего состояния и всех введенных или измененных данных для сечения, в файле исходных данных с текущим именем. |
Файл Сохранить |
Главная | |
|
Сохранение активного документа под другим именем |
Сохранение текущего состояния и всех введенных или измененных данных для сечения, в файле исходных данных с произвольным именем. |
Файл Сохранить как |
|
|
|
Печать активного документа |
Печать окна отображения активного документа программы ЛИР-КС (Конструктор сечений). |
Файл Печать |
Главная | |
|
Просмотр документа в полностраничном режиме |
Открывается окно для предварительного просмотра страниц печати. |
Файл Предварительный просмотр |
Главная | |
|
Смена принтера и параметров печати |
Настройка принтера и параметров печати. |
Файл Настройка принтера |
|
|
|
Завершение работы с приложением, сохранение документа |
Окончание работы программы ЛИР-КС (Конструктор сечений). |
Файл Выход |
|
|
|

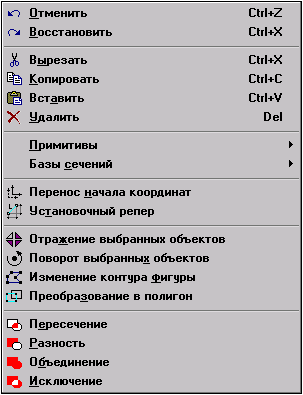

Отмена последнего выполненного действия |
Отмена последней команды построения геометрии сечения. Можно отменить до десяти команд. |
Правка Отменить |
Главная | |
|
Восстановление последнего выполненного действия |
Восстановление последней команды построения схемы сечения. Можно восстановить до десяти команд. |
Правка Восстановить |
Главная | |
|
Удаление выделенного фрагмента в буфер обмена |
Выделенный фрагмент сечения копируется в буфер обмена, удаляясь при этом с экрана. |
Правка Вырезать |
Главная | |
|
Копирование выделенного фрагмента в буфер обмена |
Копирование в буфер обмена выделенного фрагмента сечения. |
Правка Копировать |
Главная | |
|
Вставка в документ содержимого буфера обмена |
Копирование из буфера обмена выделенного фрагмента сечения, при этом он визуализируется в рабочем окне. |
Правка Вставить |
Главная | |
|
Удаление выделенных примитивов |
Удаление выделенного фрагмента сечения. |
Правка Удалить |
Главная | |
|
Создание прямоугольника |
Прямоугольники задаются с помощью курсора мыши. Если при вводе держать нажатой кнопку SHIFT,то вводимый прямоугольник примет вид квадрата. |
Правка Примитивы Прямоугольник |
Редактирова-ние | |
|
Создание эллипса |
Эллипсы задаются с помощью курсора мыши. Если при вводе держать нажатой кнопку SHIFT,то вводимый эллипс примет вид круга. |
Правка Примитивы Эллипс |
Редактирова-ние | |
|
Создание полигона |
Для ввода полигона необходимо последовательно задавать его стороны с помощью мыши. |
Правка Примитивы Полигон |
Редактирова-ние | |
|
База железобетонных сечений |
Задание контуров сечения, выбирая их из стандартных баз, созданных для железобетонных сечений. |
Правка Базы сечений Железобетон |
Редактирова-ние | |
|
База металлических сечений |
Задание контуров сечения, выбирая их из стандартных баз, созданных для металлических профилей. |
Правка Базы сечений Металл |
Редактирова-ние | |
|
Перенос начала координат |
Перенос начала координат в любую точку рабочего поля окна (при включенной сети это узлы сети, при выключенной – произвольная точка). |
Правка Перенос начала координат |
Редактирова-ние | |
|
Переносной установочный репер |
Задание взаимного положения двух узлов (узлы могут принадлежать, как одной фигуре, так и разным). |
Правка Установочный репер |
Редактирова-ние | |
|
Отражение выбранных объектов |
Получение отражения выбранных объектов, т.е. их зеркального отражения. |
Правка Отражение выбранных объектов |
Редактирова-ние | |
|
Поворот выбранных объектов |
Поворот выбранных объектов относительно их центра, который вычисляется в зависимости от того, какие именно объекты были выбраны. |
Правка Поворот выбранных объектов |
Редактирова-ние | |
|
Изменение контура фигуры |
Изменение координат точек контура с помощью мыши, вызывая соответствующее диалоговое окно, поместив курсор мыши на вершину и щелкнув ее правой кнопкой, или просто "потянув" за такую точку, удерживая левую кнопку мыши нажатой. Также имеется возможность добавлять новые точки контура, щелкнув на выбранном месте стороны контура. |
Правка Изменение контура фигуры |
Редактирова-ние | |
|
Преобразовать примитив в полигон |
Преобразование параметрически заданного примитива (прямоугольника или эллипса) в полигон. |
Правка Преобразование в полигон |
Редактирова-ние | |
|
Пересечение примитивов (AND) |
Получение объекта, являющегося пересечением выбранных объектов. |
Правка Пересечение |
Редактирова-ние | |
|
Разность примитивов (DIFF) |
Получение объекта, являющегося разностью выбранных объектов. |
Правка Разность |
Редактирова-ние | |
|
Объединение примитивов (OR) |
Получение объекта, являющегося объединением выбранных объектов. |
Правка Объединение |
Редактирова-ние | |
|
Исключающее объединение примитивов (XOR) |
Получение объекта, являющегося инверсным пересечением выбранных объектов. |
Правка Исключение |
Редактирова-ние | |
|

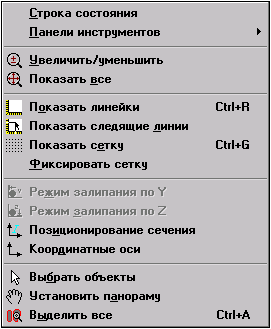

Вывод и скрытие строки состояния |
Вывод или скрытие строки состояния, которая содержит описание выполняемых действий для пунктов меню или кнопок панелей инструментов, на которые указывает курсор мыши, а также сообщает о состоянии документа и клавиатуры. |
Вид Строка состояния |
|
|
|
Вывод и скрытие главной панели инструментов |
Появляется или прячется перемещаемая главная панель инструментов. |
Вид Панели инструментов Главная |
|
|
|
Вывод/скрытие панели инструментов «Редактирование» |
Появляется или прячется перемещаемая панель инструментов, в которую вынесены в виде кнопок некоторые пункты меню, отвечающие за задание и редактирование геометрии сечения. |
Вид Панели инструментов Редактирования |
Главная | |
|
Вывод/скрытие панели инструментов «Результаты» |
Появляется или прячется перемещаемая панель инструментов, в которую вынесены в виде кнопок некоторые пункты меню, отвечающие за визуализацию результатов. |
Вид Панели инструментов Результатов |
Главная | |
|
Увеличить/умень-шить фрагмент |
Эта команда устанавливает режим увеличения/уменьше-ния изображения. |
Вид Увеличить/уме-ньшить |
Главная | |
|
Показать весь чертеж |
Отображение в окне документа всего сечения целиком. |
Вид Показать все |
Главная | |
|
Отображение или скрытие линеек |
Установка или отмена признака вывода масштабных линеек, которые располагаются справа и внизу рабочей области. |
Вид Показать линейки |
Главная | |
|
Показать следящие линии |
Установка или отмена признака показа следящих линий, которые тянутся от курсора вниз и влево до масштабных линеек. |
Вид Показать следящие линии |
Главная | |
|
Отображение и скрытие привязочной сети |
Визуализация или скрытие сетки. Нажимая клавиши "+"и"-", можно увеличивать и уменьшать плотность сетки. В правом нижнем углу экрана отображается цена ее деления. |
Вид Показать Сетку |
Главная | |
|
Фиксировать сетку |
Данная команда не реализована в этой версии. |
Вид Фиксировать сетку |
|
|
|
Режим залипания контура к контуру по оси Y |
Данная команда не реализована в этой версии. |
Вид Режим залипания по Y |
|
|
|
Режим залипания контура к контуру по оси Z |
Данная команда не реализована в этой версии. |
Вид Режим залипания по Z |
|
|
|
Переместить сечение в первую четверть |
Перемещение всего сечения в первую четверть декартовой системы координат. |
Вид Позиционирова-ние сечения |
Главная | |
|
Показать/скрыть координатные оси |
Показ/скрытие координатных осей. |
Вид Координатные оси |
Главная | |
|
Выбрать объекты |
Переход в режим выбора объектов. Курсор мыши в данном случае имеет вид стрелочки. |
Вид Выбрать объекты |
Главная | |
|
Установить панораму |
Переход в режим панорамы. Удерживая нажатой левую кнопку мыши, пользователь имеет возможность передвигать все сечение целиком. |
Вид Установить панораму |
Главная | |
|
Выделение всех примитивов в документе |
Выделение всех объектов, находящихся в рабочей области. |
Вид Выделить все |
Главная | |
|
Плотность триангуляции |
Открывается диалоговая панель, в которой пользователь может выбрать плотность триангуляции. |
Расчет Плотность триангуляции |
|
|
|
Расчет |
Расчет жесткостных характеристик нестандартного сечения. |
Расчет Расчет |
Главная | |
|

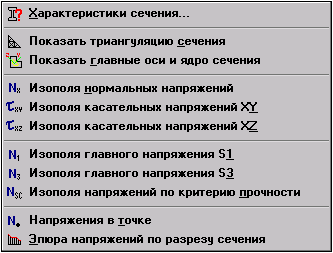

Показать таблицу с вычисленными характеристиками сечений |
В результате расчета появляется диалоговое окно, в котором пользователю предоставляются для просмотра характеристики сечения. |
Результаты Характеристики сечения |
Результаты | |
|
Показать триангуляцию сечения |
После полного расчета позволяет показать/спрятать триангуляцию сечения. |
Результаты Показать триангуляцию сечения |
Результаты | |
|
Показать главные оси и ядро сечения |
После расчета позволяет показать/спрятать главные оси сечения, ядро сечения и положение центра изгиба. |
Результаты Показать главные оси и ядро сечения |
Результаты | |
|
Изополя нормальных напряжений |
Получение на экране изображения изополей нормальных напряжений, от заданных усилий. |
Результаты Изополя нормальных напряжений |
Результаты | |
|
Изополя касательных напряжений XY |
Получение на экране изображения изополей касательных напряжений XY, от заданных усилий. |
Результаты Изополя касательных напряжений XY |
Результаты | |
|
Изополя касательных напряжений XZ |
Получение на экране изображения изополей касательных напряжений XZ, от заданных усилий. |
Результаты Изополя касательных напряжений XZ |
Результаты | |
|
Изополя главного напряжения S1 |
Получение на экране изображения изополей главного напряжения S1 от заданных усилий. |
Результаты Изополя главного напряжения S1 |
Результаты | |
|
Изополя главного напряжения S3 |
Получение на экране изображения изополей главного напряжения S3 от заданных усилий. |
Результаты Изополя главного напряжения S3 |
Результаты | |
|
Изополя напряжений по критерию прочности |
Вызывается диалоговое окно, в котором предоставляется возможность выбрать нужную теорию прочности. |
Результаты Изополя напряжений по критерию прочности |
Результаты | |
|
Напряжения в точке |
Вызывается немодальное окно и предоставляется возможность курсором мыши указать интересующую точку. |
Результаты Напряжения в точке |
Результаты | |
|
Эпюра напряжений по разрезу сечения |
Этот пункт меню становится доступным, если уже выбран один из пунктов этого же раздела меню, предназначенных для визуализации изополей напряжений. После выбора этого пункта пользователю необходимо с помощью мыши задать отрезок, который "разрежет" сечение в требуемом месте. |
Результаты Эпюра напряжений по разрезу сечения |
Результаты | |
|
Задание масштаба |
Появляется диалоговое окно, в котором пользователю предоставляется возможность выбрать масштаб сечения, т.е. единицы, в которых оно будет отображаться на экране: миллиметры, сантиметры или метры. |
Опции Масштаб |
Главная | |
|
Единицы измерения |
Появляется диалоговая панель, в которой можно изменить единицы измерения исходных данных и результатов. |
Опции Единицы измерения |
|
|
|
Показать/скрыть информационное окно |
Данная команда не реализована в этой версии. |
Опции Информационное окно |
|
|
|
Цветовая схема по умолчанию |
Определяет цвет примитивов и полигонов, а также их контур, принятые по умолчанию. |
Опции Изменить цвет Схема по умолчанию |
|
|
|
Контрастная цветовая схема |
Определяет цвет примитивов и полигонов, а также их контур, принятые в контрастной цветовой схеме. |
Опции Изменить цвет Контрастная схема |
|
|
|
Цветовая схема, определяемая пользователем |
Пользователь сам может назначать цвета примитивов и полигонов, а также цвет их контура. |
Опции Изменить цвет Схема пользователя |
|
|
|
Справка. Список ссылок |
Пользователю предлагается оглавление справки по программе ЛИР-КС (Конструктор сечений). |
Справка Содержание |
Главная | |
|
Инструкции по использованию кнопок, меню и окон |
При выборе этого пункта появляется курсор справки. Подводя курсор мышью к любому пункту меню или кнопке панелей инструментов, и нажимая ее левую кнопку, пользователь получает информацию о выбранном объекте. |
Справка Что это такое? |
Главная | |
|
Вывод сведений о программе, ее версии и авторских правах |
Появляется диалоговая панель, в которой дана информация о версии данной программы и об авторстве. |
Справка О программе |
Главная |
