Основной режим работы Общая схема режима

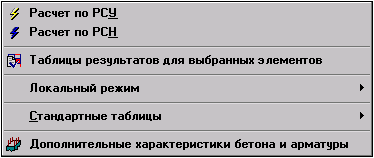

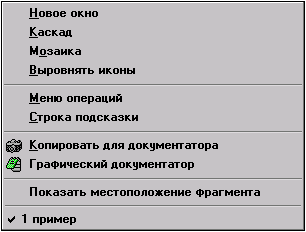

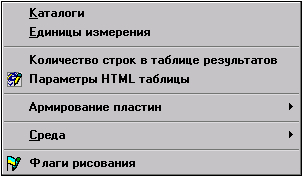

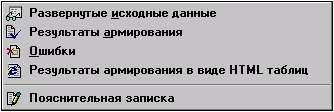

Схема текстовых меню
Состав функций
№ |
Команда |
Описание команды |
Меню |
Панель инструментов |
Кнопка |
|
Импорт файла |
Создание нового документа для конструирующей подсистемы ЛИР-АРМ на основе данных из файлов решенных задач, которые находятся в каталогах результатов ЛИРА. |
Файл Импорт |
Стандартная | |
|
Открыть существующий документ |
Ввод ранее созданного документа конструирующей подсистемы ЛИР-АРМ. |
Файл Открыть |
Стандартная | |
|
Закрыть активный документ |
Прекращение работы с текущей расчетной схемой без сохранения изменений в рабочих файлах ЛИР-АРМ. |
Файл Закрыть |
|
|
|
Сохранить активный документ |
Сохранение текущего состояния и всех введенных или измененных данных для расчетной схемы. |
Файл Сохранить |
Стандартная | |
|
Сохранить активный документ как |
Сохранение текущего состояния и всех введенных или измененных данных для расчетной схемы, находящейся в текущем дочернем окне, в файле исходных данных c произвольным именем. |
Файл Сохранить как |
|
|
|
Завершить работу программы |
Окончание работы подсистемы ЛИР-АРМ. |
Файл Выход |
|
|
|
Расчет по РСУ на основании данных из текущего документа |
Расчет армирования на основании данных из текущего документа по расчетным сочетаниям усилий. |
Режим Расчет по РСУ |
Режим расчета | |
|
Расчет по РСН или Усилиям на основании данных из текущего документа |
Расчет армирования на основании данных из текущего документа по расчетным сочетаниям нагружений или усилиям. |
Режим Расчет по РСН |
Режим расчета | |
|
Формирование таблиц результатов армирования для выбранных элементов |
Формирование таблиц результатов армирования для выбранных элементов. |
Режим Таблицы результатов для выбранных элементов |
Текстовые результаты | |
|
Локальный режим |
Переход к локальному режиму подбора и проверки армирования. |
Режим Локальный режим Локальный режим |
Режим расчета | |
|
Локальный режим (РСУ) |
Переход к локальному режиму подбора и проверки армирования. В локальный режим будут переданы параметры элемента, назначенные материалы и расчетные сочетания усилий. |
Режим Локальный режим Локальный режим (РСУ) |
Режим расчета | |
|
Локальный режим (РСН или усилия) |
Переход к локальному режиму подбора и проверки армирования. В локальный режим будут переданы параметры элемента, назначенные материалы и расчетные сочетания нагружений или усилия. |
Режим Локальный режим Локальный режим (РСН или усилия) |
Режим расчета | |
|
Генерация таблицы РСУ |
Для выделенных элементов формируется стандартная таблица расчетных сочетаний усилий. |
Режим Стандартные таблицы Генерация таблицы РСУ |
Текстовые результаты | |
|
Просмотр таблицы РСУ |
Просмотр созданной стандартной таблицы РСУ. |
Режим Стандартные таблицы Просмотр таблицы РСУ |
Текстовые результаты | |
|
Генерация таблицы РСН |
Для выделенных элементов формируется стандартная таблица расчетных сочетаний нагружений. |
Режим Стандартные таблицы Генерация таблицы РСН |
Текстовые результаты | |
|
Просмотр таблицы РСН |
Просмотр созданной стандартной таблицы РСН. |
Режим Стандартные таблицы Просмотр таблицы РСН |
Текстовые результаты | |
|
Генерация таблицы Усилий |
Для выделенных элементов формируется стандартная таблица усилий. |
Режим Стандартные таблицы Генерация таблицы Усилий |
Текстовые результаты | |
|
Просмотр таблицы Усилий |
Просмотр созданной стандартной таблицы усилий. |
Режим Стандартные таблицы Просмотр таблицы Усилий |
Текстовые результаты | |
|
Дополнительные характеристики бетона и арматуры |
Задание характеристик арматуры и бетона, отличных от СНиП 2.03.01 – 84*. Можно задать по два класса бетона и арматуры. |
Режим Дополнительные характеристики бетона и арматуры |
Материалы | |
|
Изображать схему в изометрической проекции |
Представление расчетной схемы в изометрической проекции. |
Вид Изометрия |
Вид | |
|
Показать проекцию на плоскость XZ |
Представление расчетной схемы в проекции на плоскость XZ. |
Вид Проекция на плоскость XZ |
Вид | |
|
Показать проекцию на плоскость XY |
Представление расчетной схемы в проекции на плоскость XY. |
Вид Проекция на плоскость XY |
Вид | |
|
Показать проекцию на плоскость YZ |
Представление расчетной схемы в проекции на плоскость YZ. |
Вид Проекция на плоскость YZ |
Вид | |
|
Проекция на произвольную плоскость |
Представление расчетной схемы в проекции на произвольную плоскость. |
Вид Проекция на произвольную плоскость |
|
|
|
Отсечение части конструкции |
Отображение на экране только заранее отмеченных узлов и элементов схемы. |
Вид Фрагментация |
|
|
|
Инверсное отсечение |
Отображение на экране только неотмеченных узлов и элементов схемы. |
Вид Инверсная фрагментация |
|
|
|
Изображение полной конструкции |
Восстановление расчетной схемы конструкции в первоначальном виде после операций Фрагментация и Инверсная фрагментация. |
Вид Восстановление конструкции |
|
|
|
Режим увеличения схемы |
Более детальное изображение фрагмента расчетной схемы. |
Вид Увеличить |
Вид | |
|
Возврат к полному изображению |
Восстановление исходного размера расчетной схемы после выполнения операции Увеличитьи размещение ее с наиболее рациональным использованием площади рабочего окна. |
Вид Исходный размер |
Вид | |
|
Поворот схемы |
Поворот расчетной схемы вокруг различных осей. |
Вид Поворот |
Вид | |
|
Возврат объекта в начальное положение |
Восстановление начального положения схемы после выполнения операций поворота. |
Вид Поворот Начальное положение |
Поворот | |
|
Положительный поворот вокруг оси X |
Положительный поворот расчетной схемы вокруг оси X. |
Вид Поворот Положительный вокруг X |
Поворот | |
|
Отрицательный поворот вокруг оси X |
Отрицательный поворот расчетной схемы вокруг оси X. |
Вид Поворот Отрицательный вокруг X |
Поворот | |
|
Положительный поворот вокруг оси Y |
Положительный поворот расчетной схемы вокруг оси Y. |
Вид Поворот Положительный вокруг Y |
Поворот | |
|
Отрицательный поворот вокруг оси Y |
Отрицательный поворот расчетной схемы вокруг оси Y. |
Вид Поворот Отрицательный вокруг Y |
Поворот | |
|
Положительный поворот вокруг оси Z |
Положительный поворот расчетной схемы вокруг оси Z. |
Вид Поворот Положительный вокруг Z |
Поворот | |
|
Отрицательный поворот вокруг оси Z |
Отрицательный поворот расчетной схемы вокруг оси Z. |
Вид Поворот Отрицательный вокруг Z |
Поворот | |
|
Изменение величины текущего угла поворота |
В соответствующем окне диалоговой панели вводится значение угла поворота схемы в градусах. |
Вид Поворот Изменение угла поворота |
Поворот | |
|
Перерисовать |
Команда выполняет перерисовку схемы в случае необходимости. |
Вид Перерисовать |
Вид | |
|
Отображать информацию только для отмеченных объектов |
Этой операцией пользуются в том случае, когда в меню ОПЦИИпользователем уже заказаны опции отображения расчетной схемы только для заранее отмеченных объектов. |
Вид Перерисовать только для отмеченного |
|
|
|
Полигональная отметка |
Полигональная отметка фрагмента схемы. |
Выбор Полигональная отметка |
Выбор | |
|
Выбор узлов для коррекции |
Отметка узлов на схеме одиночным указанием курсора или растягиванием вокруг нужных узлов "резинового окна". |
Выбор Отметка узлов |
Выбор | |
|
Отметить узлы, принадлежащие отмеченным элементам |
Автоматически отмечаются узлы, принадлежащие ранее отмеченным элементам. |
Выбор Отметить узлы, принадлежащие отмеченным элементам |
Выбор | |
|
Выбор элементов для коррекции |
Отметка элементов на схеме одиночным указанием курсора или растягиванием вокруг нужных элементов "резинового окна". |
Выбор Отметка элементов |
Выбор | |
|
Отметка вертикальных элементов |
Отметка вертикальных элементов на схеме одиночным указанием курсора или растягиванием вокруг нужных элементов "резинового окна". |
Выбор Отметка вертикальных элементов |
Выбор | |
|
Отметка горизонтальных элементов |
Отметка горизонтальных элементов на схеме одиночным указанием курсора или растягиванием вокруг нужных элементов "резинового окна". |
Выбор Отметка горизонтальных элементов |
Выбор | |
|
Отметка наклонных элементов |
Отметка наклонных элементов на схеме одиночным указанием курсора или растягиванием вокруг нужных элементов резинового окна. |
Выбор Отметка наклонных элементов |
Выбор | |
|
Отметить на расчетной схеме указанные элементы |
В диалоговом окне задаётся номер элемента, который после подтверждения будет отмечен на текущей схеме. |
Выбор Отметить элемент N |
Выбор | |
|
Отметить элементы выбранного типа |
В диалоговом окне выбирается элемент(ы) по типу, который после подтверждения будет отмечен на текущей схеме. |
Выбор Отметить элементы выбранного типа |
Выбор | |
|
Отметить элементы выбранной жесткости |
В диалоговом окне выбирается элемент(ы) по номеру жесткости, который после подтверждения будет отмечен на текущей схеме. |
Выбор Отметить элементы выбранной жесткости |
Выбор | |
|
Отметить элементы по назначенному материалу |
В диалоговом окне выбирается элемент(ы) по назначенному материалу, который после подтверждения будет отмечен на текущей схеме. |
Выбор Отметить элементы по назначенному материалу |
Выбор | |
|
Сечение или отсечения |
Сечение и/или отсечениеплоскостью. |
Выбор Сечения и отсечения |
Выбор | |
|
Отменить отметку узлов и элементов |
Отмена сделанной ранее отметки узлов и элементов. |
Выбор Отмена выделения |
Выбор | |
|
Инверсия выбора |
Отмена сделанной ранее отметки узлов и элементов и наоборот, отметка не отмеченных ранее узлов и элементов. |
Выбор Инверсия выбора |
|
|
|
Получение информации об элементе |
Получение подробной информации об элементе. |
Выбор Информация об элементе |
Информация | |
|
Полифильтр |
Управления отображением расчетной схемы и ее атрибутов. |
Выбор ПолиФильтр |
Выбор | |
|
Назначить вид элемента |
Выделенным на расчетной схеме стержневым элементам назначается вид. |
Редактирование Назначить вид элемента |
Материалы | |
|
Отменить вид элемента |
Для выделенных на расчетной схеме элементов отменяется назначенный вид. |
Редактирование Отменить вид элемента |
Материалы | |
|
Назначить конструктивный элемент |
Выделенные на расчетной схеме стержневые элементы объединяются в конструктивный элемент. |
Редактирование Назначить конструктивный элемент |
Материалы | |
|
Отменить конструктивный элемент |
Для выделенных на расчетной схеме стержневых элементов отменяется ранее созданный конструктивный элемент. |
Редактирование Отменить конструктивный элемент |
Материалы | |
|
Унификация элементов |
Выделенные на расчетной схеме стержневые элементы объединяются в унифицируемую группу элементов. |
Редактирование Унификация элементов |
Материалы | |
|
Унифицированные группы элементов |
Получение подробной информации о перечне унифицируемых групп элементов, о характеристиках элементов, входящих в состав групп, и их расположении на расчетной схеме. А также можно удалить целиком группу унифицированных элементов. |
Редактирование Унифицирован-ные группы элементов |
Материалы | |
|
Отменить унификацию элементов |
Выделенные на расчетной схеме элементы исключаются из унифицированной группы. |
Редактирование Отменить унификацию элементов |
Материалы | |
|
Унификация конструктивных элементов |
Выделенные на расчетной схеме конструктивные элементы объединяются в унифицируемую группу конструктивных элементов. |
Редактирование Унификация конструктивных элементов |
Материалы | |
|
Унифицированные группы конструктивных элементов |
Получение подробной информации о перечне и составе унифицируемых групп конструктивных элементов. Можно добавить или убрать группу, а также изменить состав конструктивных элементов в унифицированной группе. |
Редактирование Унифицирован-ные группы конструктивных элементов |
Материалы | |
|
Отменить унификацию конструктивных элементов |
Выделенные на расчетной схеме конструктивные элементы исключаются из унифицированной группы конструктивных элементов. |
Редактирование Отменить унификацию конструктивных элементов |
Материалы | |
|
Добавление, удаление и изменение параметров материала |
Задание нового вида материала, изменение или удаление уже имеющегося. |
Редактирование Задание и выбор материала |
Материалы | |
|
Назначение выбранным элементам текущего типа материала |
Выделенным элементам расчетной схемы назначается текущий материал. |
Редактирование Назначить материал |
Материалы | |
|
Отменить материал |
Для выделенных элементов расчетной схемы отменяется ранее назначенный материал. |
Редактирование Отменить материал |
Материалы | |
|
Изменение параметров жесткостей |
Выбор требуемых типов жесткости из списка типов жесткостей и их корректировка. |
Редактирование Жесткости элементов |
Материалы | |
|
Получение информации о подобранной арматуре |
Вывод информации о подобранной в результате расчета арматуре поэлементно. |
Результаты Информация о подобранной арматуре |
Информация | |
|
Показать процент армирования в сечениях стержней (симметричная арматура) |
Для стержневых элементов в цветовом представлении выводится процент подобранной в результате расчета симметричной арматуры. |
Результаты Стержни Симметричная арматура |
Графические результаты | |
|
Показать процент армирования в сечениях стержней (несимметричная арматура) |
Для стержневых элементов в цветовом представлении выводится процент подобранной в результате расчета несимметричной арматуры. |
Результаты Стержни Несимметричная арматура |
Графические результаты | |
|
Площадь нижней арматуры на один п. м. с учетом трещиностойкости по направлению оси X |
Для пластин непосредственно на расчетной схеме в цветовом представлении выводятся площади подобранной в результате расчета нижней арматуры на погонный метр вдоль оси X. |
Результаты Пластины Площадь нижней арматуры вдоль X |
Графические результаты | |
|
Площадь верхней арматуры на один п. м. с учетом трещиностойкости по направлению оси X |
Для пластин непосредственно на расчетной схеме в цветовом представлении выводятся площади подобранной в результате расчета верхней арматуры на погонный метр вдоль оси X. |
Результаты Пластины Площадь верхней арматуры вдоль X |
Графические результаты | |
|
Площадь нижней арматуры на один п. м. с учетом трещиностойкости по направлению оси Y |
Для пластин непосредственно на расчетной схеме в цветовом представлении выводятся площади подобранной в результате расчета нижней арматуры на погонный метр вдоль оси Y. |
Результаты Пластины Площадь нижней арматуры вдоль Y |
Графические результаты | |
|
Площадь верхней арматуры на один п. м. с учетом трещиностойкости по направлению оси Y |
Для пластин непосредственно на расчетной схеме в цветовом представлении выводятся площади подобранной в результате расчета верхней арматуры на погонный метр вдоль оси Y. |
Результаты Пластины Площадь верхней арматуры вдоль Y |
Графические результаты | |
|
Поперечная арматура вдоль X |
Для пластин непосредственно на расчетной схеме в цветовом представлении выводятся площади или интенсивность подобранной в результате расчета поперечной арматуры вдоль оси X. |
Результаты Пластины Поперечная арматура вдоль X |
Графические результаты | |
|
Поперечная арматура вдоль Y |
Для пластин непосредственно на расчетной схеме в цветовом представлении выводятся площади или интенсивность подобранной в результате расчета поперечной арматуры вдоль оси Y. |
Результаты Пластины Поперечная арматура вдоль Y |
Графические результаты | |
|
Отобразить арматуру в виде отрезков |
Для пластин непосредственно на расчетной схеме в виде отрезков отображается подобранная арматура в масштабе по направлению местных или согласованных осей. |
Результаты Пластины Отобразить арматуру в виде отрезков |
Графические результаты | |
|
Арматура у нижней грани пластины |
Отображение арматуры у нижней грани пластины в виде отрезков. Становится доступным при активизации отображения арматуры в виде отрезков. |
Результаты Пластины Арматура у нижней грани пластины |
Графические результаты | |
|
Арматура у верхней грани пластины |
Отображение арматуры у верхней грани пластины в виде отрезков. Становится доступным при активизации отображения арматуры в виде отрезков. |
Результаты Пластины Арматура у верхней грани пластины |
Графические результаты | |
|
Просмотр файла развернутых исходных данных |
Просмотр текстового файла с развернутыми исходными данными. |
Результаты Текстовые файлы Развернутые исходные данные |
Текстовые результаты | |
|
Просмотр файла результатов армирования |
Просмотр текстового файла с таблицами результатов подбора арматуры. |
Результаты Текстовые файлы Результаты армирования |
Текстовые результаты | |
|
Просмотр файла ошибок |
Просмотр текстового файла с ошибками или предупреждениями по исходным данным. |
Результаты Текстовые файлы Ошибки |
Текстовые результаты | |
|
Результаты армирования в виде HTMLтаблиц |
Просмотр результатов подбора арматуры в виде HTMLтаблиц. |
Результаты Текстовые файлы Результаты армирования в виде HTML таблиц |
Текстовые результаты | |
|
Пояснительная записка |
Переключение на режим Пояснительная записка, в котором осуществляется просмотр и редактирование пояснительной записки о текущей задаче. |
Результаты Текстовые файлы Пояснительная записка |
Текстовые результаты | |
|
Интерактивные таблицы |
Переключение на специальный режим Интерактивные таблицы, позволяющий компоновать и выводить на печать таблицы, необходимые для документирования текущей задачи. |
Результаты Интерактивные таблицы |
|
|
|
Файлы конструирования балки |
Подготовка файлов для конструирования элементов и конструктивных элементов «балка». |
Результаты Конструирование балки Формирование файлов |
|
|
|
Конструирование и чертеж балки |
Вызывается конструирующая подсистема БАЛКА. |
Результаты Конструирование балки Конструирование и чертеж |
Информация | |
|
Конструирование и чертеж колонны |
Конструирование элементов и конструктивных элементов «колонна». |
Результаты Конструирование колонны |
Информация | |
|
Изменить размещение рабочих файлов на диске |
Предлагается вариант размещения файлов подсистемы ЛИР-АРМ. |
Опции Каталоги |
|
|
|
Смена единиц измерения |
В диалоговом окне настраивается работа системы на удобные для пользователя единицы измерения при описании расчетной схемы конструкции и для чтения результатов расчета. |
Опции Единицы измерения |
|
|
|
Количество строк в таблице результатов |
В диалоговом окне задается количество строк в таблицах результатов подбора арматуры. |
Опции Количество строк в таблице результатов |
|
|
|
Параметры HTMLтаблицы |
Задание в диалоговом окне параметров таблиц результатов в виде HTMLдокументов. |
Опции Параметры HTML таблицы |
|
|
|
Параметры визуализации арматуры в пластинах (в виде отрезков) |
Настройка параметров отображения подобранной арматуры в пластинах в виде отрезков. |
Опции Армирование пластин Продольная арматура в виде отрезков |
|
|
|
Параметры визуализации поперечной арматуры |
В диалоговом окне задаются параметры отображения подобранной поперечной арматуры. |
Опции Армирование пластин Поперечная арматура |
|
|
|
Границы выводимых величин площадей армирования |
Настройка параметров детализации отображения подобранной арматуры в пластинах в виде мозаики. |
Опции Армирование пластин Границы величин |
|
|
|
Настройка шрифтов |
Задание типа и размера шрифта, который будет использоваться при выводе информации на экран, выбирая нужную строку из списка в соответствующих окнах. |
Опции Среда Шрифты |
|
|
|
Настройка цветов |
Задание цветов элементам изображения на экране. |
Опции Среда Цвета |
|
|
|
Выбор языков интерфейса и документирования |
Возможность осуществить раздельный выбор языков интерфейса и документирования. |
Опции Среда Языки |
|
|
|
Флаги рисования |
Вызывается диалоговое окно Показать, которое предназначено для установки флагов рисования, то есть информации, изображаемой непосредственно на схеме, а также опций отображения схемы. Диалоговое окно содержит пять закладок (Элементы, Узлы, Общие, Материалы, Результаты). |
Опции Флаги рисования |
Вид | |
|
Элементы |
Установка флагов рисования по элементам. |
|
Диалоговое окно «Показать» | |
|
Номера элементов |
Показать/спрятать отображение номеров элементов на расчетной схеме. |
|
Закладка «Элементы» | |
|
Показать типы элементов |
Показать/спрятать отображение типов КЭ на расчетной схеме. |
|
Закладка «Элементы» | |
|
Типы жесткостей |
Показать/спрятать отображение типов жесткостей на расчетной схеме. |
|
Закладка «Элементы» | |
|
Шарниры |
Показать/спрятать отображение шарниров на расчетной схеме. |
|
Закладка «Элементы» | |
|
Местные оси стержней |
Показать/спрятать отображение местных осей стержней на расчетной схеме. |
|
Закладка «Элементы» | |
|
Местные оси пластин и объемных КЭ |
Показать/спрятать отображение местных осей пластин и объемных КЭ на расчетной схеме. |
|
Закладка «Элементы» | |
|
Согласование осей пластин |
Показать/спрятать отображение согласования местных осей пластин на расчетной схеме. |
|
Закладка «Элементы» | |
|
Расчетные сечения стержней |
Показать/спрятать отображение расчетных сечений стержней на расчетной схеме. |
|
Закладка «Элементы» | |
|
Узлы |
Установка флагов рисования по узлам. |
|
Диалоговое окно «Показать» | |
|
Номера узлов |
Показать/спрятать отображение номеров узлов на расчетной схеме. |
|
Закладка «Узлы» | |
|
Связи |
Показать/спрятать отображение связей на расчетной схеме. |
|
Закладка «Узлы» | |
|
Узлы увеличенные |
Показать/спрятать отображение увеличенных узлов на расчетной схеме. |
|
Закладка «Узлы» | |
|
Общие |
Установка общих флагов рисования. |
|
Диалоговое окно «Показать» | |
|
Глобальные оси |
Показать/спрятать отображение глобальных осей на расчетной схеме. |
|
Закладка «Общие» | |
|
Удаление невидимых линий |
Показать/спрятать отображение удаления невидимых линий на расчетной схеме. |
|
Закладка «Общие» | |
|
Освещенность |
Показать/спрятать отображение расчетной схемы с учетом освещенности. |
|
Закладка «Общие» | |
|
Размеры на проекции |
Показать/спрятать отображение размеров на проекции расчетной схемы. |
|
Закладка «Общие» | |
|
Сетка элементов на изополях |
Показать/спрятать отображение сетки элементов на изополях. |
|
Закладка «Общие» | |
|
Материалы |
Установка флагов рисования по материалу. |
|
Диалоговое окно «Показать» | |
|
Назначенные материалы |
Показать/спрятать отображение назначенных материалов элементам расчетной схеме. |
|
Закладка «Материалы» | |
|
Вид элемента |
Показать/спрятать отображение видов элементов на расчетной схеме. |
|
Закладка «Материалы» | |
|
Вид конструктивного элемента |
Показать/спрятать отображение видов конструктивных элементов на расчетной схеме. |
|
Закладка «Материалы» | |
|
Унифицированная группа элементов |
Показать/спрятать отображение унифицированных групп элементов на расчетной схеме. |
|
Закладка «Материалы» | |
|
Унифицированная группа конструктивных элементов |
Показать/спрятать отображение унифицированных групп конструктивных элементов на расчетной схеме. |
|
Закладка «Материалы» | |
|
Результаты |
Установка флагов рисования по результатам армирования. |
|
Диалоговое окно «Показать» | |
|
Значения подобранной арматуры на цветовой мозаике |
Показать/спрятать отображение значения подобранной арматуры на цветовой мозаике пластинчатых элементов расчетной схемы. |
|
Закладка «Результаты» | |
|
Значения подобранной арматуры |
Показать/спрятать отображение значения подобранной арматуры пластинчатых элементов расчетной схемы. |
|
Закладка «Результаты» | |
|
Арматура в заданных диапазонах |
Активизация параметров детализации отображения подобранной арматуры в пластинах в виде мозаики. |
|
Закладка «Результаты» | |
|
Арматура вдоль X1 |
Показать/спрятать отображение подобранной арматуры в виде отрезков вдоль оси X1 пластинчатых элементов. |
|
Закладка «Результаты» | |
|
Арматура вдоль Y1 |
Показать/спрятать отображение подобранной арматуры в виде отрезков вдоль оси Y1 пластинчатых элементов. |
|
Закладка «Результаты» | |
|
Значения подобранной арматуры на отрезках |
Показать/спрятать числовые значения подобранной арматуры на выведенных отрезках пластинчатых элементов. |
|
Закладка «Результаты» | |
|
Минимальная арматура |
Показать/спрятать отображение минимальной арматуры пластинчатых элементов. |
|
Закладка «Результаты» | |
|
Открыть другое окно для активного документа |
Создание нового окна с копией содержимого текущего окна. |
Окно Новое окно |
|
|
|
Разместить окна каскадом (с перекрыванием) |
Отображение всех открытых документов в окнах так, чтобы они перекрывались на экране. |
Окно Каскад |
|
|
|
Упорядочить все окна (без перекрывания) |
Отображение всех открытых документов в окнах так, чтобы они не перекрывались на экране. |
Окно Мозаика |
|
|
|
Разместить иконки внизу окна |
Расположение пиктограмм свернутых окон в нижней части экрана. |
Окно Выровнять иконы |
|
|
|
Настройка меню операций |
Управление отображением на экране панели инструментов. |
Окно Меню операций |
|
|
|
Показать или спрятать строку подсказки |
Управление отображением на экране строки состояния. |
Окно Строка подсказки |
|
|
|
Копирование для документатора |
Сохранение в буфер обмена изображения, находящегося в активном окне, с целью последующей обработки его в режиме ДОКУМЕНТАТОРи вывода на твердую копию. |
Окно Копировать для документатора |
Стандартная | |
|
Графический документатор |
В системе ДОКУМЕНТАТОРпользователь создает, компонует и выводит на печать чертежи, предназначенные для документирования текущей задачи. |
Окно Графический документатор |
Стандартная | |
|
Показать местоположение фрагмента |
Вызывается окно (навигатор), в котором на полном изображении схемы выделен рассматриваемый фрагмент. |
Окно Показать местоположение фрагмента |
|
|
|
Справка |
Просмотр предметного указателя и содержания справки по программе. |
? Справка |
|
|
|
Выдать справку для выбранной кнопки (меню, окна) |
Получение информации о различных элементах программы. |
? Контекстная справка |
Выбор | |
|
Показать инструкцию по использованию помощи |
Получение информации о помощи к программе. |
? Использование помощи |
|
|
|
Информация о текущей версии и разработчиках программы ЛИР-АРМ |
Отображается информация об используемой Вами копии ЛИР-АРМ, а именно: номер версии, юридическое и лицензионное уведомление. |
? О программе |
Стандартная |
