Режим формирования расчетной схемы Общая схема режима
Схема текстовых меню
Состав функций
№ |
Команда |
Описание команды |
Меню |
Панель инструментов |
Кнопка |
|
Создание нового документа |
Создание новой задачи, для которой нужно ввести имя и признак схемы. |
Файл Новый |
Файлы | |
|
Открыть существующий документ |
Загрузка созданного ранее файла с исходными данными. |
Файл Открыть |
Файлы | |
|
Закрыть активный документ |
Закончить работу с текущей задачей |
Файл Закрыть |
|
|
|
Сохранить активный документ |
Сохранение текущей задачи под исходным именем, а также промежуточное сохранение данных. |
Файл Сохранить |
Файлы | |
|
Сохранить активный документ под новым именем |
Сохранение текущей задачи под другим именем. |
Файл Сохранить как |
|
|
|
Экспортировать (DXF) |
Создание файла формата DXF на основе расчетной схемы. |
Файл Экспортировать (DXF) |
|
|
|
Импортировать задачу из файла *#00.*или*.txt |
Открытие окна с расчетной схемой. |
Файл Импортировать задачу |
Файлы | |
|
Создание текстового файла для процессора |
На основе сформированной расчетной схемы создается текстовый файл формата имяЗадачи.txt,содержащий всю информацию о задаче на входном языке процессора. |
Файл Создать текстовый файл |
Файлы | |
|
Связаться с результатами |
Восстановление связи графической среды ЛИР-ВИЗОРс результатами расчета. |
Файл Связаться с результатами |
|
|
|
Выход из программы ЛИРА |
Выход из системы ЛИР-ВИЗОР. |
Файл Выход |
|
|
|
Переключение на режим ввода расчетной схемы |
Переключение системы на режим формирования расчетной схемы конструкции. |
Режим Расчетная схема |
|
|
|
Выполнение расчета |
Происходит расчет задачи. Обращение к этому режиму при нажатой клавише Shiftвызывает на экран диалоговое окно«Параметры расчетного процессора»,в котором можно изменить параметры расчета, предлагаемые по умолчанию. |
Режим Выполнить расчет |
Файлы | |
|
Переключение на режим визуализации результатов расчета |
Переключение системы на режим визуализации результатов расчета. |
Режим Результаты расчета |
Файлы | |
|

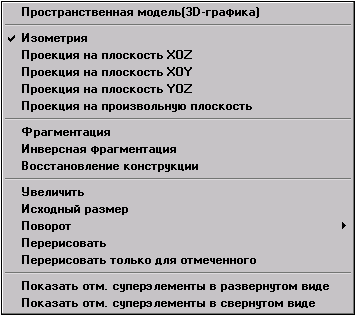

Пространственная модель(3D-графика) |
Режим пространственной модели (3D-визуализация расчетной схемы)позволяет получить пространственное отображение созданного объекта и предоставляет аппарат для его детального исследования с различных точек зрения. |
Вид Пространственная модель(3D-графика) |
|
|
|
Изображать схему в изометрической проекции |
Представление расчетной схемы в изометрической проекции. |
Вид Изометрия |
Вид | |
|
Показать проекцию на плоскость XOZ |
Представление расчетной схемы в проекции на плоскость XOZ. |
Вид Проекция на плоскость XOZ |
Вид | |
|
Показать проекцию на плоскость XOY |
Представление расчетной схемы в проекции на плоскость XOY. |
Вид Проекция на плоскость XOY |
Вид | |
|
Показать проекцию на плоскость YOZ |
Представление расчетной схемы в проекции на плоскость YOZ. |
Вид Проекция на плоскость YOZ |
Вид | |
|
Проекция на произвольную плоскость |
Представление расчетной схемы в проекции на произвольную плоскость. |
Вид Проекция на произвольную плоскость |
|
|
|
Отсечение части конструкции |
Отображение на экране только заранее отмеченных узлов и элементов схемы. |
Вид Фрагментация |
|
|
|
Инверсное отсечение |
Отображение на экране только неотмеченных узлов и элементов схемы. |
Вид Инверсная фрагментация |
|
|
|
Изображение полной конструкции |
Восстановление расчетной схемы конструкции в первоначальном виде после операций Фрагментация и Инверсная фрагментация. |
Вид Восстановление конструкции |
|
|
|
Режим увеличения схемы |
Более детальное изображение фрагмента расчетной схемы. |
Вид Увеличить |
Вид | |
|
Возврат к полному изображению |
Восстановление исходного размера расчетной схемы после выполнения операции Увеличитьи размещение ее с наиболее рациональным использованием площади рабочего окна. |
Вид Исходный размер |
Вид | |
|
Поворот схемы |
Поворот расчетной схемы вокруг различных осей. |
Вид Поворот |
Вид | |
|
Возврат объекта в начальное положение |
Восстановление начального положения схемы после выполнения операций поворота. |
Вид Поворот Начальное положение |
Вращение | |
|
Положительный поворот вокруг оси X |
Положительный поворот расчетной схемы вокруг оси X. |
Вид Поворот Положительный вокруг X |
Вращение | |
|
Отрицательный поворот вокруг оси X |
Отрицательный поворот расчетной схемы вокруг оси X. |
Вид Поворот Отрицательный вокруг X |
Вращение | |
|
Положительный поворот вокруг оси Y |
Положительный поворот расчетной схемы вокруг оси Y. |
Вид Поворот Положительный вокруг Y |
Вращение | |
|
Отрицательный поворот вокруг оси Y |
Отрицательный поворот расчетной схемы вокруг оси Y. |
Вид Поворот Отрицательный вокруг Y |
Вращение | |
|
Положительный поворот вокруг оси Z |
Положительный поворот расчетной схемы вокруг оси Z. |
Вид Поворот Положительный вокруг Z |
Вращение | |
|
Отрицательный поворот вокруг оси Z |
Отрицательный поворот расчетной схемы вокруг оси Z. |
Вид Поворот Отрицательный вокруг Z |
Вращение | |
|
Изменение угла поворота |
В соответствующем окне диалоговой панели вводится значение угла поворота схемы в градусах. |
Вид Поворот Изменение угла поворота |
Вращение | |
|
Перерисовать |
Команда выполняет перерисовку схемы в случае необходимости. |
Вид Перерисовать |
Вид | |
|
Отображать информацию только для отмеченных объектов |
Этой операцией пользуются в том случае, когда в меню ОПЦИИпользователем уже заказаны опции отображения расчетной схемы только для заранее отмеченных объектов. |
Вид Перерисовать только для отмеченного |
|
|
|
Отображение отмеченных суперэлементов в развернутом виде |
Отображение предварительно отмеченных суперэлементов в развернутом виде. |
Вид Показать отм. суперэлементы в развернутом виде |
|
|
|
Отображение отмеченных суперэлементов в свернутом виде |
Отображение предварительно отмеченных суперэлементов в свернутом виде. |
Вид Показать отм. суперэлементы в свернутом виде |
|
|
|
Полигональная отметка |
Полигональная отметка фрагмента схемы. |
Выбор Полигональная отметка |
Выбор | |
|
Выбор узлов для коррекции |
Отметка узлов на схеме одиночным указанием курсора или растягиванием вокруг нужных узлов "резинового окна". |
Выбор Отметка узлов |
Выбор | |
|
Отметить узлы, принадлежащие отмеченным элементам |
Автоматически отмечаются узлы, принадлежащие ранее отмеченным элементам. |
Выбор Отметить узлы, принадлежащие отмеченным элементам |
Выбор | |
|
Отметка базовых узлов архитектурной модели-прототипа |
Отметка узлов, которые являются вершинами пластин и концами стержней до разбивки их на конечные элементы, а также точек пересечения пластин и стержней (при импорте из ArchiCAD пластины моделируют стены и плиты, а стержни – колонны и балки заданного архитектурного объекта). |
Выбор Отметить базовые узлы архитектурной модели-прототипа |
|
|
|
Выбор элементов |
Отметка элементов на схеме одиночным указанием курсора или растягиванием вокруг нужных элементов "резинового окна". |
Выбор Отметка элементов |
Выбор | |
|
Отметка вертикальных элементов |
Отметка вертикальных элементов на схеме одиночным указанием курсора или растягиванием вокруг нужных элементов "резинового окна". |
Выбор Отметка вертикальных элементов |
Выбор | |
|
Отметка горизонтальных элементов |
Отметка горизонтальных элементов на схеме одиночным указанием курсора или растягиванием вокруг нужных элементов "резинового окна". |
Выбор Отметка горизонтальных элементов |
Выбор | |
|
Отметить блок |
Отметка фрагмента схемы или всей схемы, если им был ранее придан статус блока. |
Выбор Отметка блока |
Выбор | |
|
Отметить блок № |
В диалоговой панели задайте номер блока, который после подтверждения будет отмечен на текущей схеме. |
Выбор Отметить блок № |
|
|
|
Сечение или отсечение плоскостью |
Сечение и/или отсечениеплоскостью. |
Выбор Сечения и отсечения |
Выбор | |
|
Отменить отметку узлов и элементов |
Отмена сделанной ранее отметки узлов и элементов. |
Выбор Отмена выделения |
Выбор | |
|
Инверсия выбора |
Отмена сделанной ранее отметки узлов и элементов и наоборот, отметка не отмеченных ранее узлов и элементов. |
Выбор Инверсия выбора |
|
|
|
Получение информации об узлах и элементах |
Вывод на экран диалоговых окон с информацией об узлах и элементах схемы и их атрибутах. |
Выбор Информация |
Выбор | |
|
Информация об узле по его номеру |
В диалоговом окне задается номер узла, информацию о котором нужно получить. |
Выбор Информация об узле № |
|
|
|
Информация об элементе по его номеру |
В диалоговом окне задается номер элемента, информацию о котором нужно получить. |
Выбор Информация об элементе № |
|
|
|
Информация о длинах, узлах и площадях |
Появляется диалоговое окно, которое предназначено для вычисления геометрических параметров схемы, – расстояний между двумя узлами, углов, площадей плоских фигур и содержит три соответствующие закладки. |
Выбор Информация о размерах |
Выбор | |
|
Полифильтр |
Управления отображением расчетной схемы и ее атрибутов. |
Выбор ПолиФильтр |
Выбор | |
|
Отметка узлов |
Отметка узлов может осуществляться по следующим параметрам: - по номерам; - по связям; - по группам объединения перемещений; - по координатам с заданной окрестностью; - по наличию локальных систем координат; - по суперузлам. |
|
Диалоговое окно «Фильтр для узлов» | |
|
Отметка элементов |
Отметка элементовможет быть произведена по следующим параметрам: - по номерам; - по виду (двухузловой, трехузловой, и т.п.); - по типу КЭ; - по типу жесткости; - по ориентации в глобальной системе координат (параллельность главным осям или плоскостям); - по углу согласования местных осей пластин; - для стержней – по наличию шарниров, жестких вставок и углов поворота местных осей. |
|
Диалоговое окно «Фильтр для элементов» | |
|
Отметка нагрузок |
Отметка нагрузокосуществляется в соответствии с общим списком нагрузок текущего загружения. |
|
Диалоговое окно «Фильтр для нагрузок» | |
|
Узлы пересечения |
Отметка на схеме узлов пересечения. |
Выбор Отметка узлов и элементов пересечения Узлы пересечения |
Блоки | |
|
Элементы пересечения |
Отметка на схеме элементов пересечения. |
Выбор Отметка узлов и элементов пересечения Элементы пересечения |
Блоки | |
|
Область наложения элементов пересечения |
Отметка фрагмента схемы, в котором находятся узлы с совпадающими координатами. |
Выбор Отметка узлов и элементов пересечения Область наложения элементов пересечения |
Блоки | |
|
Отменить |
Операция отмены результатов выполненных команд и действий. |
Схема Отменить |
Отмена | |
|
Вернуть |
Операция возврата результатов выполненных команд и действий. |
Схема Вернуть |
Отмена | |
|
Изменение признака схемы |
Вызывается соответствующее диалоговое окно, в котором пользователь может изменить имя задачи, признак схемы и описание задачи. |
Схема Признак схемы |
Файлы | |
|

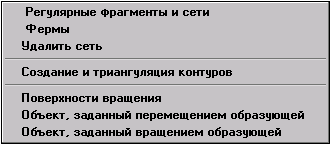

Генерация регулярных фрагментов (рам, балочных ростверков, плит, балок-стенок) и сетей |
Диалоговое окно содержит пять закладок для задания регулярных фрагментов - рам,ростверков,балок-стенок,плити плоских оболочек,сетей. |
Схема Создание Регулярные фрагменты и сети |
Создание | |
|
Генерация ферм |
Генерация фермы по очертанию пояса, по очертанию решетки и задание численных параметров. |
Схема Создание Фермы |
Создание | |
|
Удалить сеть |
Удаление всех сетей, созданных для текущей схемы. |
Схема Создание Удалить сеть |
|
|
|
Создание плоского фрагмента с автоматич. нанесением конечноэлементной сети |
Диалоговое окно содержит 3 закладки, соответствующие трем различным способам создания плоских фрагментов схем и триангуляции этих фрагментов: |
Схема Создание Создание и триангуляция контуров |
|
|
|
Простой контур |
Создание фрагмента без отверстий и стержневых вкраплений. |
|
Диалоговое окно «Триангу-ляция» | |
|
Контур с отверстиями |
Создание фрагмента с отверстиями, но без стержневых вкраплений. |
|
Диалоговое окно «Триангу-ляция» | |
|
Редактор контуров |
Создание и корректировка фрагмента, содержащего стержневые вкрапления и отверстия. |
|
Диалоговое окно «Триангу-ляция» | |
|
Поверхности вращения |
Генерация стержневых или пластинчатых поверхностей вращения – цилиндров, конусов, сфер и торов. |
Схема Создание Поверхности вращения |
Создание | |
|
Объект, заданный перемещением образующей |
Генерация трехмерной конструкции на основании плоского фрагмента схемы (образующей) путем линейного копирования. |
Схема Создание Объект, заданный перемещением образующей |
Создание | |
|
Объект, заданный вращением образующей |
Генерация трехмерной конструкции на основании плоского фрагмента схемы (образующей) путем вращения. |
Схема Создание Объект, заданный вращением образующей |
Создание | |
|
Удаление выбранных объектов |
Удаление предварительно отмеченных на схеме узлов и элементов. |
Схема Корректировка Удаление |
Корректировка | |
|
Перенумерация, сшивка совпадающих и удаление удаленных узлов |
В диалоговом окне можно заказать упаковку данных и перенумерацию узлов и элементов схемы с учетом удаленных, а также "сшивку" совпадающих узлов и элементов, образовавшихся после выполнения операций Сборка, Копированиеи других операций с геометрией расчетной схемы. |
Схема Корректировка Упаковка схемы |
Корректировка | |
|
Перемещение выбранных объектов |
Диалоговое окно содержит 5 закладок: |
Схема Корректировка Переместить выбранные объекты |
Корректировка | |
|
Перемещение по параметрам |
Для отмеченного фрагмента схемы в соответствующих полях ввода задаются шаги параллельного переноса dX, dY и dZвдоль осей глобальной системы координат. |
|
Диалоговое окно «Перемещение объектов» | |
|
Перемещение по одному узлу |
Параллельный перенос выбранного фрагмента схемы по одному узлу. |
|
Диалоговое окно «Перемещение объектов» | |
|
Перемещение по двум узлам |
Параллельный перенос выбранного фрагмента схемы по двум узлам. |
|
Диалоговое окно «Перемещение объектов» | |
|
Перемещение поворотом |
Поворот отмеченного фрагмента схемы вокруг базового узла. |
|
Диалоговое окно «Перемещение объектов» | |
|
Перемещение симметрично |
Поворот отмеченного фрагмента схемы симметрично относительно плоскости. |
|
Диалоговое окно «Перемещение объектов» | |
|
Копирование выбранных объектов |
Диалоговое окно содержит 5 закладок: |
Схема Корректировка Копировать выбранные объекты |
Корректировка | |
|
Копирование по параметрам |
Для отмеченного фрагмента схемы в соответствующих полях ввода задаются шаги копирования dX, dY и dZ вдоль осей глобальной системы координат иколичество копий N. |
|
Диалоговое окно «Копирование объектов» | |
|
Копирование по одному узлу |
Однократное копирование выбранного фрагмента схемы по одному узлу. |
|
Диалоговое окно «Копирование объектов» | |
|
Копирование по двум узлам |
Однократное копирование выбранного фрагмента схемы по двум узлам. |
|
Диалоговое окно «Копирование объектов» | |
|
Копирование поворотом |
Копирование отмеченного фрагмента схемы вокруг базового узла. |
|
Диалоговое окно «Копирование объектов» | |
|
Копирование симметрично |
Однократное копирование отмеченного фрагмента схемы симметрично относительно плоскости. |
|
Диалоговое окно «Копирование объектов» | |
|
Изменить размер |
Изменение размера выбранного фрагмента схемы по прямой(по одному направлению),в плоскости(по двум направлениям) илив пространстве(по трем направлениям). |
Схема Корректировка Изменить размер |
|
|
|
Объединить выделенные объекты в блок |
Придать отмеченному фрагменту схемы статус блока. |
Схема Корректировка Создать блок |
Корректировка | |
|
Операции с блоками |
Окно содержит поле списка (левое поле), в которое записываются номера блоков в порядке их создания. Операции производятся с блоками, номера которых предварительно отмечены в поле списка. Окно содержит две закладки: |
Схема Корректировка Операции с блоками |
Блоки | |
|
Блоки |
Здесь задействованы следующие команды: - объединить в блок №; - перенумеровать; - отменить признак блока; - удалить блоки. |
|
Диалоговое окно «Операции с блоками» |
|
|
Пересечь |
Здесь задействованы следующие команды: - пересечь блоки; - отметить узлы пересечения; - отметить элементы пересечения; - отметить область наложения элементов пересечения; -все блоки одним списком. |
|
Диалоговое окно «Операции с блоками» |
|
|
Пересечение двух выбранных блоков |
Команда пересечения блоков. |
Схема Корректировка Пересечь выбранные блоки |
Блоки | |
|
Добавить узел |
Диалоговое окно предназначено для добавления узлов в расчетную схему и содержит 6 закладок, которые предоставляют следующие возможности задания узлов: |
Схема Корректировка Добавить узел |
Корректировка | |
|
По координатам |
Задание значений координат нового узла в соответствующих полях ввода. |
|
Диалоговое окно «Добавить узел» | |
|
На сети |
Добавление в расчетную схему новых узлов указанием курсора мыши на точки пересечения сети. |
|
Диалоговое окно «Добавить узел» | |
|
По окружности |
Добавление в расчетную схему новых узлов, расположенных по дуге окружности. |
|
Диалоговое окно «Добавить узел» | |
|
По формуле |
Задание узлов с помощью функции одной переменной. |
|
Диалоговое окно «Добавить узел» | |
|
Делением на N равных частей |
Задание узлов с помощью деления линии между двумя узлами на N равных частей. |
|
Диалоговое окно «Добавить узел» | |
|
Делением на две части по пропорции |
Задание узла на линии между двумя узлами по пропорции. |
|
Диалоговое окно «Добавить узел» | |
|
Добавить элемент |
Диалоговое окно предназначено для добавления элементов в расчетную схему и содержит 6 закладок, которые предоставляют возможности задания следующих элементов: |
Схема Корректировка Добавить элемент |
Корректировка | |
|
Добавить стержень |
Установка стержня между двумя существующими узлами. |
|
Диалоговое окно «Добавить элемент» | |
|
Добавить трехузловую пластину |
Установка треугольного конечного элемента между существующими узлами. |
|
Диалоговое окно «Добавить элемент» | |
|
Добавить четырехузловую пластину |
Установка четырехугольного (прямоугольного) конечного элемента между существующими узлами. |
|
Диалоговое окно «Добавить элемент» | |
|
Добавить одноузловые элементы |
Установка одноузлового конечного элемента на существующий узел. |
|
Диалоговое окно «Добавить элемент» | |
|
Добавить стержень делением на N равных частей |
Деление отмеченного стержня на заданное (N) количество стержней одинаковой длины. |
|
Диалоговое окно «Добавить элемент» | |
|
Добавить стержень делением на две части по пропорции |
Деление отмеченного стержня на два других в соответствии с заданным в соответствующем поле ввода коэффициентом пропорциональности (N<1). |
|
Диалоговое окно «Добавить элемент» | |
|
Добавить суперэлемент |
Установка требуемого суперэлемента на основную схему. |
Схема Корректировка Добавить суперэлемент |
|
|
|
Добавить элемент, перечислив узлы |
Задание нового элемента при помощи перечисления номеров узлов, уже существующих на схеме. |
Схема Корректировка Добавить элемент, перечислив узлы |
|
|
|
Расшить схему |
Для предварительно отмеченных узлов создаются копии в тех же координатах. |
Схема Корректировка Расшить схему |
|
|
|
Добавить узлы к суперузлам |
Создание в основной схеме узлов, совпадающих по координатам с суперузлами присоединенного суперэлемента. |
Схема Корректировка Добавить узлы к суперузлам |
|
|
|
Смена типа конечного элемента |
Изменение типа уже заданных конечных элементов в соответствии с нумерацией типов в библиотеке конечных элементов. |
Схема Корректировка Смена типа конечного элемента |
Связи, жесткости, нагрузки | |
|
Изменение направления оси X1 стержней |
Направления локальных осей X1 у отмеченных стержней меняется на противоположное. Соответствующим образом поворачиваются и остальные локальные оси. |
Схема Корректировка Изменение направл. оси X1 стержней |
|
|
|
Местные оси пластин |
Применение этой команды приводит к единообразной ориентации местных осей в предварительно отмеченных конечных элементах пластин – балки-стенки, плиты и оболочки. При этом полученные в результате расчета усилия и напряжения будут ориентированы относительно согласованных местных осей. Диалоговое окно содержит команды для изменения ориентации оси Z1 в элементах схемы. Выбор закладки позволяет применить одну из следующих возможностей: |
Схема Корректировка Локальные оси пластин |
Связи, жесткости, нагрузки | |
|
Указать координаты центра |
Устанавливается способ указания точки, через которую (от элемента к точке) должна пройти основная (Х1 или Y1) местная ось. |
|
Диалоговое окно «Местные оси пластин» | |
|
Выбрать секущую плоскость |
Устанавливается вид и способ задания секущей плоскости, (линия пересечения секущей плоскости с плоскостью пластины(линия L), определяющая новое положениеосновной (Х1 или Y1) местной оси. |
|
Диалоговое окно «Местные оси пластин» | |
|
Задать угол поворота |
Задание угла поворота основной местной оси (Х1 или Y1) вокруг оси Z1. |
|
Диалоговое окно «Местные оси пластин» | |
|
Отменить команду согласования местных осей |
Отменить команду согласования местных осей для отмеченных элементов. |
|
Диалоговое окно «Местные оси пластин» | |
|
Назначить локальные оси узлов |
Формирование локальной системы координат узла. |
Схема Корректировка Локальные оси узлов |
|
|
|
Выбор текущей схемы для сборки на другой схеме |
Функция, назначающая подсхему при выполнении одной из операций Сборка на схемеилиСборка на плане. |
Схема Сборка Выбор схемы для сборки |
Корректировка | |
|
Выбор базовых узлов для сборки схем |
Функция, определяющая узлы стыковки схемы и подсхемы при выполнении операции Сборка на схеме. |
Схема Сборка Выбор узлов для сборки на схеме |
Корректировка | |
|
Сборка двух схем на текущей схеме |
Завершающая операция по сборке пространственной схемы из подсхем. |
Схема Сборка Сборка на схеме |
Корректировка | |
|
Выбор базовых узлов для сборки на плане |
Функция, определяющая узлы стыковки схемы и подсхемы (сети) при выполнении одной из операций Сборка на плане. |
Схема Сборка Выбор узлов для сборки на плане |
|
|
|
Войти в режим сборки на плане |
Завершающая операция по сборке плоской схемы из подсхем. |
Схема Сборка Сборка на плане |
|
|
|
Скопировать схему в буфер для последующей сборки |
Копирование текущей схемы в новое окно под новым именем; выполняется при наличии в активном окне схемы, с которой делается копия. |
Схема Сборка Запомнить схему |
|
|
|
Восстановить схему из буфера в текущее окно |
Копирование текущей схемы, с которой предварительно была выполнена операция Запомнить схемув новое окно под новым именем. |
Схема Сборка Восстановить схему |
|
|
|
Закрепление отмеченных узлов |
В диалоговом окне указываются направления, по которым требуется запретить перемещения узлов – X, Y, Z, UX, UY, UZ. Удаление связей производится аналогично. |
Схема Связи |
Связи, жесткости, нагрузки | |
|
Создание групп объединения перемещений |
Диалоговое окно содержит поле списка для накопления групп объединения перемещений и поле ввода текущей группы. |
Схема Объединение перемещений |
Связи, жесткости, нагрузки | |
|
Шарниры |
Диалоговое окно предназначено для задания шарниров в начале (1-й узел) и/или в конце (2-ой узел) стержня. Удаление шарниров производится аналогично. |
Схема Шарниры |
Связи, жесткости, нагрузки | |
|
Задание количества расчетных сечений |
В диалоговом окне указывается количество сечений стержневых элементов, в которых вычисляются усилия и напряжения (по умолчанию оно равно двум – в начале и в конце стержня). |
Схема Расчетные сечения стержней |
Связи, жесткости, нагрузки | |
|
Суперузлы |
Диалоговое окно предназначено для назначения суперузлов схеме суперэлемента и имеет три закладки: |
Схема Суперузлы |
|
|
|
Назначить суперузлы |
Присвоение статуса суперузлов отмеченным узлам схемы. |
|
Диалоговое окно «Суперузлы» | |
|
Отменить суперузлы |
Снятие статуса суперузлов с отмеченных узлов схемы. |
|
Диалоговое окно «Суперузлы» | |
|
Назначить базисные с/у |
Назначение трех базисных суперузлов при установленном флажке Указать узлы курсором. |
|
Диалоговое окно «Суперузлы» | |
|
Задание и назначение жесткости |
Выбор требуемых типов (параметров) жесткости из библиотеки жесткостных характеристик и присвоение их конечным элементам схемы. |
Жесткости Жесткости элементов |
Связи, жесткости, нагрузки | |
|
Задание нестандартного сечения и вычисление характеристик |
Вызов подсистемы ЛИР-КС (Конструктор сечений)для формирования геометрии нестандартных сечений элементов конструкции и расчета их жесткостных характеристик. |
Жесткости Конструктор сечений (ЛИР-КС) |
Связи, жесткости, нагрузки | |
|
Задание жестких вставок |
Диалоговое окно предназначено для задания жестких вставок в начале (1-й узел) и/или в конце (2-ой узел) стержня. Удаление жестких вставок производится аналогично. |
Жесткости Жесткие вставки |
Связи, жесткости, нагрузки | |
|
Задание угла вращения местных осей |
Задание угла чистого вращения стержней. К этой операции прибегают в том случае, когда направление главных осей Y1 и Z1 сечения элемента не совпадает с направлением, принятым в ПК "ЛИРА" по умолчанию. |
Жесткости Угол вращения местных осей |
Связи, жесткости, нагрузки | |
|
Изменить номер активного загружения |
В диалоговом окне задается номер текущего (активного) загружения. |
Нагрузки Выбор загружения |
Связи, жесткости, нагрузки | |
|
Копировать текущее загружение |
Создается новое загружение, полностью идентичное текущему. |
Нагрузки Копировать текущее загружение |
|
|
|
Добавить собственный вес в загружение |
Всем элементам конструкции автоматически назначается равномерно распределенная нагрузка, равная погонному весу элементов. |
Нагрузки Добавить собственный вес |
|
|
|
Удалить собственный вес из загружения |
Удаление ранее назначенной нагрузки собственного веса со всех элементов конструкции. |
Нагрузки Удалить собственный вес |
|
|
|
Генерация нагрузки |
Диалоговое окно содержит закладки для задания нагрузок на узлы, стержни, пластины, объемные элементы и суперэлементы.Окно содержит такжезакладку для корректировки или удаления нагрузок текущего загружения. |
Нагрузки Нагрузка на узлы и элементы |
Связи, жесткости, нагрузки | |
|
Нагрузка-штамп |
Задание нагрузки по произвольной области пластин. |
Нагрузки Нагрузка-штамп |
|
|
|
Удаление нагрузок в отмеченных узлах и элементах |
С отмеченных узлов и элементов схемы удаляются все ранее заданные нагрузки. |
Нагрузки Удаление нагрузок |
Связи, жесткости, нагрузки | |
|
Генерация и редактирование таблицы РСУ |
Формирование или редактирование ранее сформированной таблицы РСУ. |
Нагрузки РСУ Генерация таблицы РСУ |
Связи, жесткости, нагрузки | |
|
Удаление таблицы РСУ |
Удаление сформированной ранее таблицы РСУ. |
Нагрузки РСУ Удаление таблицы РСУ |
|
|
|
Формирование групп РСУ |
Применение различных коэффициентов РСУ в одном и том же загружении. |
Нагрузки РСУ Формирование групп РСУ |
|
|
|
Унификация элементов |
Этот режим используется в том случае, когда для отмеченных элементов схемы задается унификация РСУ. Диалоговое окно этого режима позволяет унифицировать отмеченные на расчетной схеме элементы по единому сечению для всей группы отмеченных элементов, а кроме того по отдельным сечениям и по сечениям с учетом симметрии. |
Нагрузки РСУ Унификация элементов |
|
|
|
Расчет РСУ |
Пересчет РСУ в том случае, если коррективы были внесены только в документ РСУ, а остальные данные не изменились. |
Нагрузки РСУ Выполнить расчет РСУ |
|
|
|
Таблица параметров динамических воздействий |
В диалоговом окне выбираются типы динамического воздействия из имеющегося списка, указывается количество учитываемых форм колебаний, производится управление печатью результатов расчета на динамические воздействия, указывается номер загружения и назначается решение проблемы собственных значений при расчете на динамические воздействия. |
Нагрузки Динамика Таблица динамических загружений |
Связи, жесткости, нагрузки | |
|
Предельная неупругая деформация |
Предельная неупругая деформация задается для каждого элемента по таблице 2.11 КМК 2.01.03-96 для Узбекистана. |
Нагрузки Динамика Предельная неупругая деформация |
|
|
|
Учет статических загружений |
В диалоговом окне задайте номер, который будет носить новое динамическое загружение, номер существующего статического загружения (оно будет учтено как значение масс при расчете динамики) и коэффициент преобразования статического загружения в массы. |
Нагрузки Динамика Учет статических загружений |
|
|
|
Моделирование нелинейных загружений |
В диалоговом окне задаются параметры, определяющие организацию шагового процесса. |
Нагрузки Моделирование нелин. загружений |
Связи, жесткости, нагрузки | |
|
Задание монтажных таблиц |
Формирование стадий монтажаисписков элементовсхемы, включаемых в работу или исключаемых из нее на этих стадиях. |
Нагрузки Задание монтажных таблиц |
|
|
|

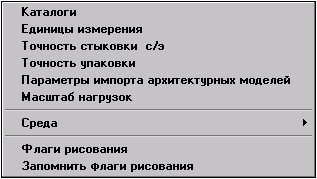

Изменить размещение рабочих файлов на диске |
При работе программа ЛИРА использует 5 каталогов. Один из них, Базовый каталог,устанавливается при инсталляции и изменение этого каталога пользователем не допускается. Остальные 4 каталога могут быть изменены пользователем. |
Опции Каталоги |
|
|
|
Установка единиц измерения |
В диалоговом окне настраивается работа системы на удобные для пользователя единицы измерения при описании расчетной схемы конструкции и для прочтения результатов расчета. |
Опции Единицы измерения |
|
|
|
Точность стыковки суперэлементов |
Максимально допустимое расстояние между состыкованными суперэлементами (суперэлементом и основной схемой). |
Опции Точность стыковки с/э |
|
|
|
Точность упаковки |
Максимальное расстояние между двумя узлами, при котором будет производиться упаковка этих узлов в один. |
Опции Точность упаковки |
|
|
|
Установить параметры импорта архитектурных моделей |
Задание параметров импорта архитектурных моделей (шага триангуляции, точности упаковки совпадающих узлов, оптимизации триангуляции и автоматического задания жесткостей). |
Опции Параметры импорта архитектурных моделей |
|
|
|
Изменить масштаб визуализации нагрузок |
Изменение масштаба отображения нагрузок на схеме. |
Опции Масштаб нагрузок |
|
|
|
Смена шрифта |
Задание типа и размера шрифта, который будет использоваться при выводе информации на экран, выбирая нужную строку из списка в соответствующих окнах. |
Опции Среда Шрифт |
|
|
|
Подбор цветов для изополей |
Задание цветов элементам изображения на экране. |
Опции Среда Цвета |
|
|
|
Выбор языков интерфейса и документирования |
Возможность осуществить раздельный выбор языков интерфейса и документирования. |
Опции Среда Языки |
|
|
|
Установка флагов рисования |
Вызывается диалоговое окно Показать, которое предназначено для установки флагов рисования, то есть информации, изображаемой непосредственно на схеме, а также опций отображения схемы. Диалоговое окно содержит четыре закладки (Элементы, Узлы, Общие, Результаты). ЗакладкаРезультатыдоступна только в режиме визуализации результатов расчета. |
Опции Флаги рисования |
Вид | |
|
Элементы |
Установка флагов рисования по элементам. |
|
Диалоговое окно «Показать» | |
|
Номера элементов |
Показать/спрятать отображение номеров элементов на расчетной схеме. |
|
Закладка «Элементы» | |
|
Типы КЭ |
Показать/спрятать отображение типов КЭ на расчетной схеме. |
|
Закладка «Элементы» | |
|
Типы жесткостей |
Показать/спрятать отображение типов жесткостей на расчетной схеме. |
|
Закладка «Элементы» | |
|
Шарниры |
Показать/спрятать отображение шарниров на расчетной схеме. |
|
Закладка «Элементы» | |
|
Местные оси стержней |
Показать/спрятать отображение местных осей стержней на расчетной схеме. |
|
Закладка «Элементы» | |
|
Местные оси пластин и объемных КЭ |
Показать/спрятать отображение местных осей пластин и объемных КЭ на расчетной схеме. |
|
Закладка «Элементы» | |
|
Согласование местных осей пластин (для результатов) |
Показать/спрятать отображение согласования местных осей пластин на расчетной схеме. |
|
Закладка «Элементы» | |
|
Расчетные сечения стержней |
Показать/спрятать отображение расчетных сечений стержней на расчетной схеме. |
|
Закладка «Элементы» | |
|
Узлы |
Установка флагов рисования по узлам. |
|
Диалоговое окно «Показать» | |
|
Номера узлов |
Показать/спрятать отображение номеров узлов на расчетной схеме. |
|
Закладка «Узлы» | |
|
Связи |
Показать/спрятать отображение связей на расчетной схеме. |
|
Закладка «Узлы» | |
|
Узлы текущей группы объединения перемещений |
Показать/спрятать отображение узлов текущей группы объединения перемещений на расчетной схеме. |
|
Закладка «Узлы» | |
|
Узлы увеличенные |
Показать/спрятать отображение увеличенных узлов на расчетной схеме. |
|
Закладка «Узлы» | |
|
Локальные оси узлов |
Показать/спрятать отображение локальных осей узлов на расчетной схеме. |
|
Закладка «Узлы» | |
|
Общие |
Установка общих флагов рисования. |
|
Диалоговое окно «Показать» | |
|
Нагрузки |
Показать/спрятать отображение нагрузок на расчетной схеме. |
|
Закладка «Общие» | |
|
Величины нагрузок |
Показать/спрятать отображение величин нагрузок на расчетной схеме. |
|
Закладка «Общие» | |
|
Глобальные оси |
Показать/спрятать отображение глобальных осей на расчетной схеме. |
|
Закладка «Общие» | |
|
Удаление невидимых линий |
Показать/спрятать отображение удаления невидимых линий на расчетной схеме. |
|
Закладка «Общие» | |
|
Освещенность |
Показать/спрятать отображение расчетной схемы с учетом освещенности. |
|
Закладка «Общие» | |
|
Сеть |
Показать/спрятать отображение сети на расчетной схеме. |
|
Закладка «Общие» | |
|
Размеры на проекции |
Показать/спрятать отображение размеров на проекции расчетной схемы. |
|
Закладка «Общие» | |
|
Удаленные узлы и элементы |
Показать/спрятать отображение удаленных узлов и элементов на расчетной схеме. |
|
Закладка «Общие» | |
|
Сохранить текущую конфигурацию флагов рисования |
Фиксация выбранных флагов рисования для последующих сеансов работы. |
Опции Запомнить флаги рисования |
|
|
|

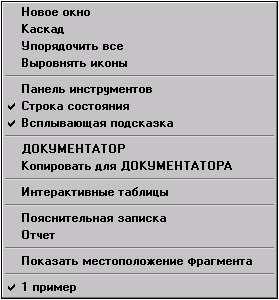

Открыть другое окно для активного документа |
Создание нового окна с копией содержимого текущего окна. |
Окно Новое окно |
|
|
|
Разместить окна каскадом (с перекрыванием) |
Отображение всех открытых документов в окнах так, чтобы они перекрывались на экране. |
Окно Каскад |
|
|
|
Упорядочить все окна (без перекрывания) |
Отображение всех открытых документов в окнах так, чтобы они не перекрывались на экране. |
Окно Упорядочить все |
|
|
|
Разместить иконки внизу окна |
Расположение пиктограмм свернутых окон в нижней части экрана. |
Окно Выровнять иконы |
|
|
|
Показать или спрятать кнопки графического меню операций |
Управление отображением на экране панели инструментов, позиции которых обозначены кнопкамис условными обозначениями операций. |
Окно Панель инструментов |
|
|
|
Показать или спрятать строку состояния |
Управление отображением на экране строки состояния (при указании курсором на какую-либо операцию, в этой строке появляется краткая информация об этой операции). |
Окно Строка состояния |
|
|
|
Показать или спрятать всплывающие подсказки |
Включение/ выключение Всплывающей подсказки. |
Окно Всплывающая подсказка |
|
|
|
Вызов системы ДОКУМЕНТАТОР для создания графических документов |
В системе ДОКУМЕНТАТОРпользователь создает, компонует и выводит на печать чертежи, предназначенные для документирования текущей задачи. |
Окно ДОКУМЕНТАТОР |
Выбор | |
|
Копирование для системы ДОКУМЕНТАТОР |
Сохранение в буфер обмена (clipboard) изображения, находящегося в активном окне, с целью последующей обработки его в режиме ДОКУМЕНТАТОРи вывода на твердую копию. |
Окно Копировать для ДОКУМЕНТАТОРА |
Выбор | |
|
Создание и просмотр таблиц в интерактивном режиме |
Переключение системы ЛИР-ВИЗОРна специальный режимИнтерактивные таблицы, позволяющий компоновать и выводить на печать таблицы, необходимые для документирования текущей задачи. |
Окно Интерактивные таблицы |
|
|
|
Просмотр пояснительной записки |
Переключение ЛИР-ВИЗОРА на режим Пояснительная записка, в котором осуществляется просмотр и редактирование пояснительной записки о текущей задаче. |
Окно Пояснительная записка |
|
|
|
Создание отчета |
Формирование и выдача на печать отчета о текущей задаче в виде набора таблиц и пояснительной записки. |
Окно Отчет |
|
|
|
Показать местоположение фрагмента |
Вызывается окно (навигатор), в котором на полном изображении схемы выделен рассматриваемый фрагмент. |
Окно Показать местоположение фрагмента |
|
|
|
Справка |
Просмотр предметного указателя и содержания справки по программе. |
? Справка |
|
|
|
Выдать справку для выбранной кнопки (меню, окна) |
Получение информации о различных элементах программы. |
? Контекстная справка |
Выбор | |
|
Информация о текущей версии и разработчиках программы ЛИРА |
Вывод номера версии программы ЛИРА, сведений об авторских правах и название организации-разработчика, ID номер ключа защиты. |
? О программе |
|
|
