смывными баками. Расчетная средняя заселенность квартир Uср 4,2 чел. Высота этажа в свету hэ 2,5 м, толщина перекры-

тия hп 0,3 м, высота подвала hпод 2,4 м. Гарантированный напор в городской водопроводной сети Hg 36 м. Глубина промерзания грунта hпр 1,9 м.

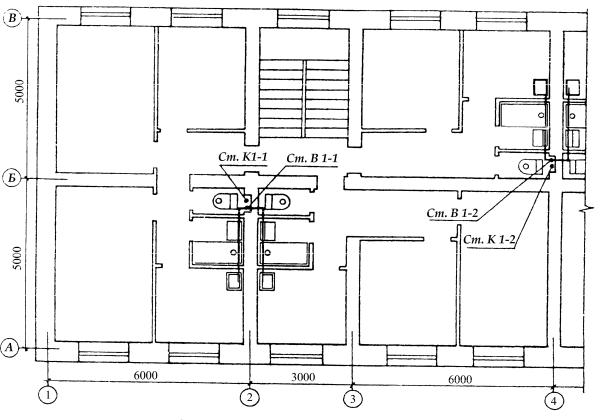

Рис. 5. План типового этажа

Планы типового этажа и подвала представлены на рис. 5, рис. 6. Аксонометрическая схема холодного водопровода приведена на рис. 4.

Нормы расхода воды приняты, согласно прил. 4:

qutot 300 л/сут – общая норма расхода воды на одного потребителя (человека) в сутки наибольшего водопотребления

qhчtot.u 15,6 л/ч на одного человека – общая норма расхода воды потребителем, л, в час наибольшего водопотребления

20

Рис. 6. План подвала

Нормы расхода воды санитарными приборами принимаются: q0tot 0,3 л/с – общий расход воды санитарно-техническим прибором (водоразборным краном, смесителем), принимаемый по прил. 4;

q0с 0,2 л/с – расход холодной воды санитарно-техническим прибором, принимаемый по прил. 4.

Холодный водопровод в жилом здании запроектирован из стальных труб (ГОСТ 3262-75). Расчетное направление подачи воды принято от точки присоединения к городскому водопроводу до смесителя в кухне (точка 1, Ст В1-1). Разбивка водопроводной сети на участки (по расчетному направлению) проведена в соответствии с методикой, представленной в п. 3.8.

Вданном примере диктующей точкой может быть смеситель

вкухне (точка 1) или душевая сетка. Согласно прил. 2 свободный напор Hf для смесителя в кухне равен 2 м, для душевой сетки –

3 м, отметка смесителя относительно пола 6-го этажа равна 1,1 м,

21

для душевой сетки – 2,2 м. Следовательно, отметка свободного напора над смесителем составит 3,1 м, над душевой сеткой – 5,2 м. Потери напора на участке 1-2 при диаметре трубопровода 15 мм, расходе 0,2 л/с и его длине 1,7 м, составят 0,78 м. Разность от свободных напоров над душевой сеткой и смесителем составляет 2,1 м, что превышает потери напора на участке. Следовательно, диктующей точкой будет душевая сетка.

Вероятность действия санитарно-технических приборов в сети холодного водопровода определяют по формуле (8):

При вычислении Pc число потребителей представлено произведением количества квартир в здании на среднюю заселенность этих квартир (36 4,2 ). Число санитарно-технических приборов N представлено произведением количества квартир на количество санитарно-технических приборов в одной квартире (36 4 ).

Расчет холодного водопровода рекомендуется проводить в табличной форме (табл. 2).

Определив число санитарно-технических приборов N на

участке и вероятность их действия Pc , вычисляют численное значение произведения этих величин N P .

По прил. 3, табл. П3.2 в зависимости от численного значения произведения N P определяют коэффициент .

Максимальный расчетный расход холодной воды qc , л/с, на участке сети определяют по формуле (5).

Диаметр трубопровода участка сети подбирается в зависимости от скорости движения воды в нем (0,9-1,7 м/с). Численное значение скорости движения воды и потерь напора на 1 п.м в зависимости от расхода и диаметра трубопровода можно принять по прил. 5.

Длины горизонтальных и вертикальных участков сети определяют их измерением на планах типового этажа, подвала и по аксонометрической схеме водопровода, выполненных в масштабе.

Потери напора на участках сети определяют по формуле (20).

22

Таблица 2

Примечание: В суммарную величину напора не включены потери на участке 1, т.к. диктующей точкой является душевая сетка.

23

При централизованной закрытой системе горячего водоснабжения вода из наружной водопроводной сети поступает в водонагреватель (рис. 4), а затем по сети горячего водопровода подается потребителю. При такой системе горячего водоснабжения водомерный узел и водопроводный ввод рассчитывают на пропуск общего расхода воды.

Вероятность действия санитарно-технических приборов Ptot определяют по формуле (7):

Тогда

N Ptot 144 0,015 2,16 .

По прил. 3, табл. П3.2 в зависимости от N P tot определяют численное значение 1,52 .

Общий максимальный расчетный расход воды qtot , л/с, определяют по формуле (4)

qtot 5 q0tot 5 0,3 1,52 2,28 л/с.

Диаметр водопроводного ввода принимают по прил. 5 в зави-

симости от расхода qtot и скорости движения воды V, м/с. При диаметре водопроводного ввода d = 50 мм скорость движения воды составит V = 1,08 м/с, а потери напора на 1 п.м – 0,0687 м.

Потери напора на водопроводном вводе можно определить по формуле (20):

Hвв i l 1 k1 0,0687 30 (1 0,3) 2,68 м.

Диаметр условного прохода водомера выбирают исходя из среднечасового расхода воды за период потребления, который не

24

должен превышать эксплуатационный расход и может быть определен по формуле (17):

qttot qutot U /1000 T 300 36 4,2 /1000 24 1,89 м3/ч.

Тогда, согласно табл. 1 (п. 3.4) диаметр условного прохода крыльчатого водомера равен 20 мм, эксплуатационный расход – 2 м3/ч, а гидравлическое сопротивление – 0,4 м/(м3/ч)2.

Потери напора в водомере hв следует определять по формуле(2):

hв S (qtot )2 0,4 2,282 2,08 м.

Необходимый (требуемый) напор в сети внутреннего водопровода следует определять по формуле (21):

H Hgeom H1 Hвв hв Hf 19,1 7,77 2,68 2,08 3 34,63 м.

Так как требуемый напор в сети внутреннего водопровода меньше гарантированного напора в сети городского водопровода ( Hg 36 м), установка повысительного устройства не требуется.

4. ВНУТРЕННЯЯ КАНАЛИЗАЦИЯ

4.1. Системы внутренней канализации

Система канализации предназначена для удаления из здания загрязнений, образующихся в процессе санитарно-гигиенических процедур, хозяйственной и производственной деятельности, а также атмосферных и талых вод.

По назначению сплавные системы канализации разделяют на бытовую, производственную и внутренние водостоки.

25

Бытовая канализация отводит загрязненную воду после мытья посуды, стирки белья, санитарно-гигиенических процедур, а также фекальные стоки.

Системы канализации здания включает санитарные приборы (приемники сточных вод), гидрозатворы и канализационную сеть.

Санитарные приборы предназначены для приема сточных вод. Гидрозатворы предотвращают проникновение запахов и газов из канализационной сети в помещения. Канализационная сеть предназначена для отвода сточных вод за пределы здания.

4.2. Канализационная сеть

Внутренняя канализационная сеть состоит из отводных трубопроводов, стояков, выпусков, вытяжной части, устройств для прочистки.

Отводные трубы служат для отвода сточных вод от санитарных приборов и передачи их в стояк. Отводные трубы присоединяют к гидрозатворам санитарных приборов и прокладывают с уклоном в сторону стояка (прил. 7).

Стояки предназначены для транспортирования стоков в канализационный выпуск. Они собирают стоки от отводных труб и диаметром должны быть не менее наибольшего диаметра отводной трубы или выпуска прибора, присоединяемого к стояку. Минимальный диаметр стояка 50 мм.

Выпуски служат для сбора стоков от стояков и отвода их в дворовую канализационную сеть. Диаметр выпуска принимают не менее максимального диаметра стояка, присоединенного к выпуску.

Сети обычно монтируют из канализационных чугунных труб, соединяемых с помощью раструбов. Для транспортировки хозяй- ственно-бытовых стоков достаточно широко используют пластмассовые трубы. Соединяют трубы раструбным соединением. Иногда используют клеевое, сварное или муфтовое соединение.

Отводные трубы прокладывают прямолинейно с уклоном в сторону стояка и присоединяют к стояку с помощью косых тройников или крестовин. Присоединением отводных труб к стояку следует выполнять в виде плавных поворотов.

26

Стояки предусматривают в местах сосредоточения приемников сточных вод. Их располагают так, чтобы длина отводящих труб была минимальной. Стояки прокладывают вертикально с минимальным количеством изгибов и отступов. В жилых зданиях стояки обычно размещают сзади или сбоку унитаза в санитарном узле. Стояк в нижней части плавно присоединяют к выпуску.

Выпуски обычно располагают с одной стороны здания перпендикулярно наружным стенам так, чтобы длина линии, соединяющей стояки, была минимальной.

В жилых зданиях, как правило, проектируют один выпуск на секцию. Выпуски присоединяются к дворовой сети в колодце. Расстояние между стеной здания и колодцем принимают не менее 3 м. Максимальная длина выпуска (от стояка или прочистки до оси колодца) принимается 8, 12, 15 м при диаметре труб 50, 100, 150 мм соответственно.

За пределами здания лоток выпуска прокладывают на 0,3 м выше глубины промерзания:

где hз – глубина заложения лотка трубы, м; hпр – глубина промерзания грунта, м.

Наибольшую глубину заложения принимают из условия предохранения труб от разрушения под действием постоянных или временных нагрузок (не менее 0,7 м от верха трубы).

Вытяжную часть устраивают для вентиляции канализационной сети и для предотвращения отсасывания воды из гидравлических затворов (šсрыв затвораŸ). Для уменьшения количества вытяжных частей на кровле возможно объединение нескольких стояков сборным трубопроводом.

Устройства для прочистки сети предназначены для устранения засоров. Они выполняются в виде ревизий и прочисток.

Ревизии устанавливают на вертикальных участках сети (на стояках) на высоте 1 м от пола и не менее чем на 150 мм выше борта приемника сточной воды.

Прочистки устанавливают на горизонтальных участках сети. Они выполняются в виде косого тройника или двух отводов

27

в 135 , обеспечивающих плавный вход прочищаемого троса в трубу.

Ревизии и прочистки устанавливаются в следующих местах: на стояках при отсутствии на них отступов, в нижнем и верхнем этажах, а при наличии отступов – также и в вышерасположенных над отступами этажах; в жилых зданиях высотой в пять этажей и более – не реже, чем через три этажа; в начале участков (по движению стоков) отводных труб при числе присоединяемых приборов три и более, под которыми нет устройств для прочистки, на поворотах сети при изменении направления движения стоков, если участки трубопроводов не могут быть прочищены через другие участки; перед выпусками из здания.

Канализационную сеть в основном проектируют в виде закрытых самотечных трубопроводов. Материал для труб выбирают с учетом требований по прочистке, коррозионной стойкости и экономии. Диаметры труб и уклон определяют расчетом или конструктивно из условия незаиляемости.

4.3. Определение расчетных расходов внутренней канализации

Нормы водоотведения устанавливаются в зависимости от назначения и степени благоустройства здания в соответствии с нормами водопотребления.

Нормативные расходы сточных вод, сбрасываемых приемниками в канализационную сеть, приведены в прил. 2.

Суточные, часовые и секундные расходы сточных вод можно вычислять по методике определения расходов в системе водоснабжения зданий. При малых расходах воды в системе водоснабжения наблюдается залповый сброс сточных вод, расчетный расход, которых отличается от расхода воды из водопровода. При больших расходах воды, т.е. когда сбрасывают сточные воды большого числа приемников, расчетный расход стоков приближается к расчетным расходам водопроводной воды.

При общем максимально расчетном расходе воды qtot < 8 л/с

максимальный секундный расход сточных вод qs , л/с, следует определять по формуле

28

при qtot > 8 л/с

где qtot – общий максимальный расчетный расход воды (холодной и горячей) на расчетном участке канализации, л/с, определяется по формуле (4);

q0s – расход стока от санитарно-технического прибора с наи-

большим водотведением, л/с (на расчетном участке), принимаемый согласно прил. 2.

4.4. Гидравлический расчет внутренней канализационной сети

Гидравлический расчет канализационных трубопроводов диаметром до 500 мм из различных материалов производят по номограмме, представленной в прил. 9 [1], или по таблицам для гидравлического расчета.

Расчет канализационных трубопроводов следует производить, назначая скорость движения воды V, м/с, и наполнение H / d таким образом, чтобы было выполнено условие

где K 0,5 – для трубопроводов из пластмассовых и стеклянных труб;

K 0,6 – для трубопроводов из других материалов.

При этом скорость движения жидкости должна быть не менее 0,7 м/с, а наполнение трубопроводов – не менее 0,3.

В тех случаях, когда выполнить условие (25) не представляется возможным из-за недостаточной величины расхода сточных вод, безрасчетные участки трубопроводов диаметром 40-50 мм
