1.6. Обработка результатов измерений

1. Для всех углов вычисляют расстояниямежду фотометрической головкой и лампой С по формуле

2. Для каждого утла вычисляют отношение , где- расстояние между фотометрической головкой и лампойС при при равномерной освещенности поля зрения.

3. Пользуясь формулой (8), вычисляют отношение .

4. Результаты заносят в соответствующие графы таблицы.

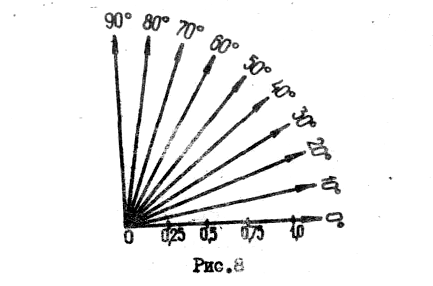

5. В полярной системе координат (рис.8) строят экспериментальную зависимость .

Для этого на каждом луче, проведанном из центра 0 под углом 0,10°,20°....90° в выбранном масштабе, откладывают значения величин , соответствующие этому углу. Полученные точки соединяют плавной кривой.

6. На том же графике аналогично строят теоретическую зависимость , т.е. на соответствующих лучах в том же масштабе откладывают значения квадратов косинусов соответствующих углов, и полученные точки соединяют плавной кривой.

7. Совпадение кривых свидетельствует о точности выполнения измерений и справедливости закона Малюса.

Положение фотометрической головки N₀=………мм

	мм
0о 10о … 90о

Приложение

ФОТОМЕТРИЧЕСКАЯ ГОЛОВКА

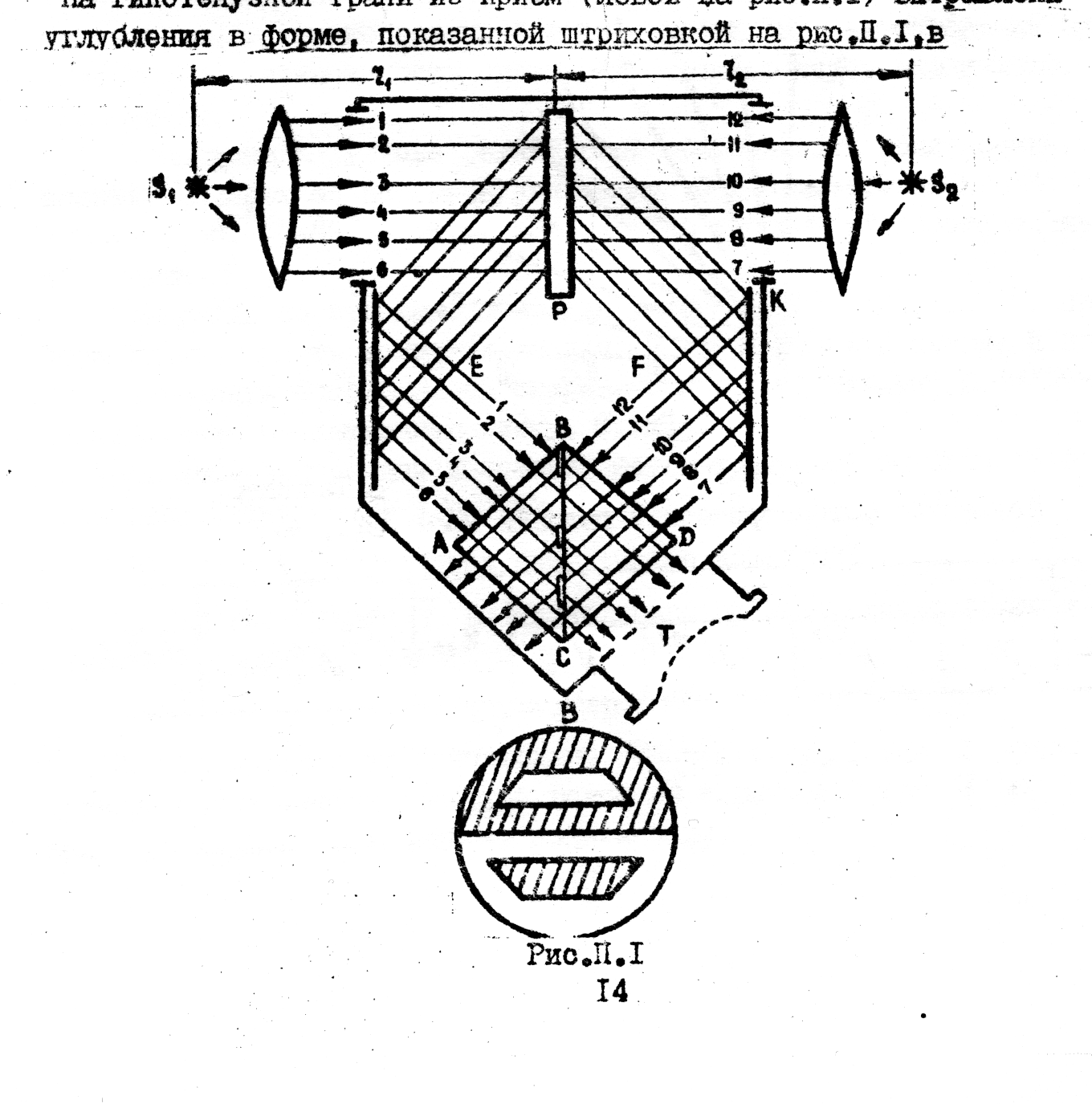

На рис.П.1 показана в плане фотометрическая головка и ход лучей в ней. Фотометрическая головка при измерениях помещается между источниками света. Она состоит из металлического кожуха К с двумя отверстиями, двустороннего экрана сравнения Р, представляющего собой белую матовую пластинку из спрессованного сернокислого бария, гипса или иного материала, хорошо рассеивающего свет, и устройства, позволяющего видеть и сравнивать освещенность двух сторон этого экрана. Основная часть этого устройства - кубик Люммера-Бродхуна; он состоит из двух призм полного внутреннего отражения ABC и ВДС, пришлифованных друг к другу гипотенузными гранями до оптического контакта, т.е. настолько, что луч падающий на границу между призмами, проходит через нее не отражаясь.

На гипотенузной грани одной из призм (левой на рис.П.1) вытравлены углубления в форме, показанной, штриховкой на pиc.П. 1.в

Рис П.1.

Сквозь отверстия в кожухе К левая сторона экрана Р освещается источником света S₁, а правая - источником S₂. Лучи, рассеянные левой стороной экрана Р, после отражения от зеркала Е попадают на грань АВ кубика, входят в него и часть из них (нечетные номера лучей на рис.П.1) полностью отражаются от вытравленных участков грани ВС и поглощаются оправой головки.

Другая часть лучей (четные номера на рис.П.1) проходит в зрительную трубу Т. Лучи, рассеянные правой стороной экрана Р, после отражения от зеркала F падают на грань ВД кубика, входят в него и частично (четные номера) отражаются от участков грани ВС, расположенных против углублений в левой призме, и проходят в трубу Т. Другая часть лучей (нечетные номера) проходит через грань ВС и поглощается оправой головки.

Если освещенность обеих сторон экрана Р различна, то наблюдатель, глядящий в трубу Т, видит рисунок, вытравленный на левой призме е форме двух трапеций разной яркости. Яркость каждой из трапеций равна яркости фона, окружающего другую трапецию.

Изменением мощности источников S₁ и S₂. света можно добиться одинаковых освещенностей обеих его сторон. В таком случае поле зрения в трубе будет всюду одинаковой яркости, и рисунок заметен не будет.

ВОПРОСЫ

1. Какой луч называется естественным?

2. Какой луч называется поляризованным?

3. Что такое плоскость поляризации?

4. Какими приемами можно поляризовать естественный свет?

5. Каким образом можно обнаружить, поляризован ли свет?

6. Напишите уравнение закона Малюса. Поясните величины, вошедшие в это уравнение.

7. Что такое плоскость колебаний?

8. Расскажите, как оценивается интенсивность поляризованного света? Напишите соответствующую формулу.

9. Расскажите порядок проведения эксперимента.
