Описание конструкции микроскопа
Микроскоп состоит из следующих составных частей (рис. 4.11): зеркала 1; предметного столика 2; ахроматических объективов 3; тубуса 4; окуляров 5; механизма грубой фокусировки 6; микрометрического механизма 7; держателя тубуса 8; основания 9.
Основание 9 представляет собой отливку подковообразной формы с тремя опорными площадками.

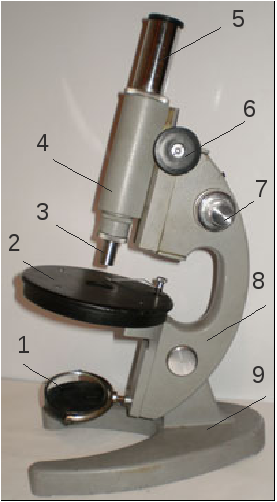

Рис. 4.11. Общий вид микроскопа
Тубус состоит из двух частей, в верхнюю часть вставляют окуляры, в нижнюю ввёртываются объективы. Микрометрический механизм 7 служит для обеспечения точной фокусировки микроскопа. Маховичок микромерического механизма жёстко соединён с барабаном, по окружности которого нанесено 50 делений. Один оборот барабана соответствует линейному перемещению тубуса на 0,1 мм, два штриха на направляющей показывают диапазон перемещения тубуса микрометрическим механизмом. С помощью этого можно определить также толщину исследуемого под микроскопом прозрачного объекта путем двух последовательных фокусировок на верхнюю и нижнюю его поверхности и отсчётов показаний на барабане.
Предметный столик 2 посредством кронштейна соединен с держателем тубуса. Для зажима препарата на столике имеются пружинящие клеммы. Снизу к столику крепится гильза для установки сменных диафрагм. На каждом из ахроматических объективов 3 (сменных) нанесены увеличение и апертура.
Механическая длина тубуса – 160 мм, толщина покровного стекла – 0,17 мм. Окуляры Гюйгенса изготовлены так, что при замене одного из них другим изображение остается в той же плоскости. На каждом окуляре нанесено его увеличение.
Зеркало 1, вращающееся вокруг оси, позволяет наилучшим образом направить свет от источника освещения на наблюдаемый объект.
Описание рисовального аппарата
Объект-микрометр представляет собой стеклянную пластину с делениями в 0,1 мм или 0,01 мм. Рисовальный аппарат (рис. 4.12) состоит из двух призм в оправе и зеркала.

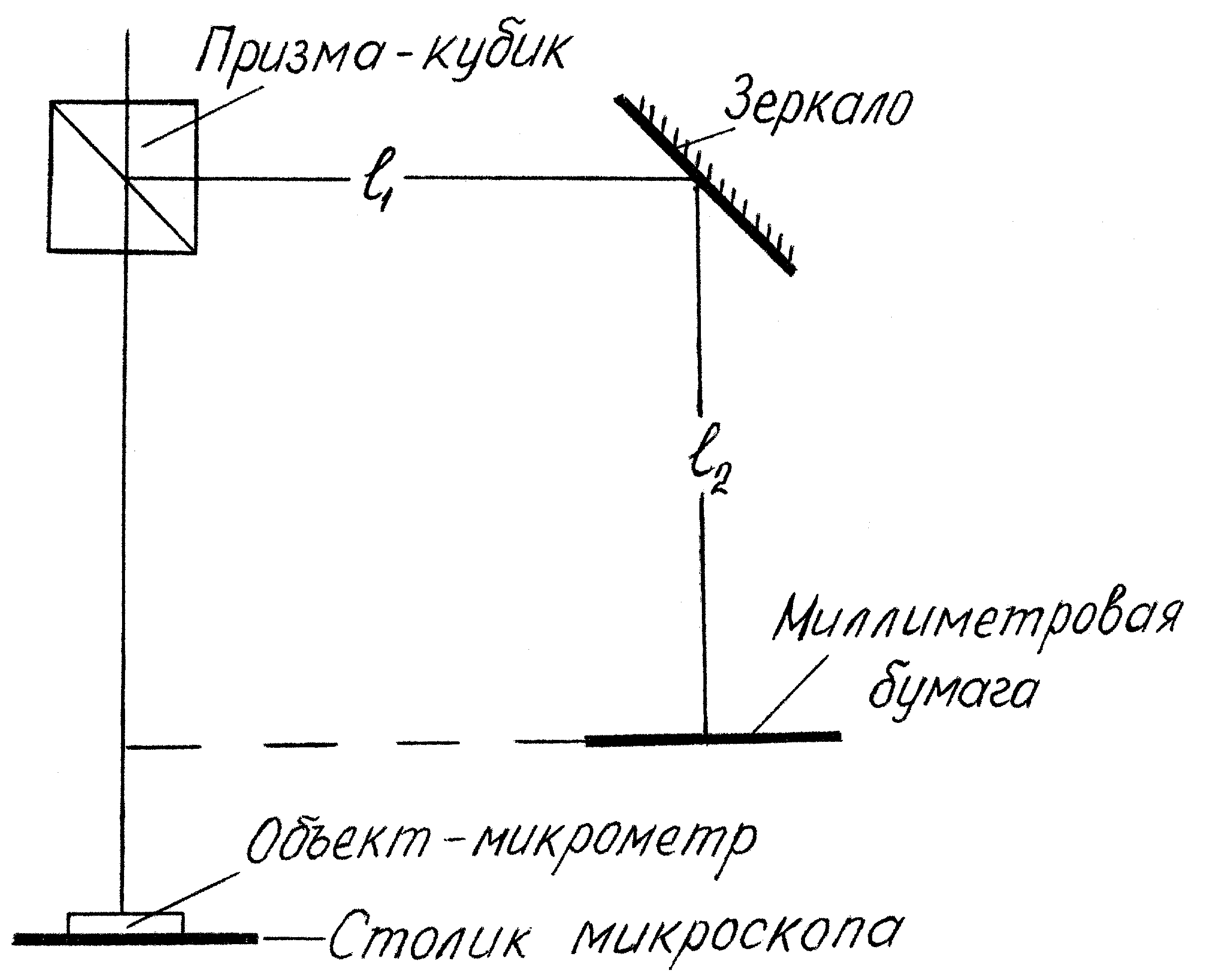

Рис. 4.12. Принцип работы рисовального аппарата
Он позволяет наблюдать объект, который находится в стороне от направления визирования.
Порядок выполнения задания 4.2
Объект-микрометр поместить на предметный столик микроскопа и перемещением тубуса микроскопа получить резкое изображение деталей микрометра. Это делается следующим образом. Действуя кремальерой осторожно, чтобы не раздавить микрометр, опустить тубус микроскопа так, чтобы объектив был в непосредственной близости от микрометра, но не касался его. Смотря в микроскоп и действуя кремальерой, медленно поднять тубус. Уловить момент до появления изображения делений микрометра. Окончательную установку микроскопа на резкое изображение делений производить микрометрическим винтом.
Укрепить рисовальный аппарат сверху окуляра микроскопа.
Перед микроскопом, на расстоянии l=25 см (расстояние наилучшего зрения для нормального глаза, рис. 4.12) от призмы, расположить горизонтально на подъёмном столике миллиметровый масштаб (миллиметровую бумагу).
Смотреть через отверстие в оправе призмы в микроскоп и придать зеркалу рисовального прибора такое положение, чтобы одновременно были видны деления объект-микрометра и горизонтальная миллиметровая шкала. Заметить число делений шкалы, совпадающее с одним или с несколькими делениями микрометра.
Пусть N1 делений шкалы по a1 мм каждое совпало с N2 делениями микрометра по a2 мм каждое; тогда увеличение микроскопа равно
.
Увеличение определять несколько раз, производя отсчёты в разных частях микрометра. Данные измерения записывают в табл.4.2.
Таблица 4.2
№ п/п/ |
a1 |
N1 |
a2 |
N2 |
|
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
|
5 |
|
|
|
|
|
Среднее значений увеличения |
| ||||
Абсолютная погрешность |
| ||||
Относительная погрешность |
| ||||
Окончательный результат |
|
