Увеличение галилеевой зрительной трубы
Если заменить положительный окуляр астрономической трубы отрицательным, получается галилеева (или земная) труба. При телескопическом ходе лучей в галилеевой трубе расстояние между объективом и окуляром равно разности (точнее алгебраической сумме) их фокусных расстояний (рис. 4.4), а изображение оправы объектива, даваемое окуляром, оказывается мнимым. Это изображение располагается между окуляром и объективом. Легко показать, что формула (4.4), выведенная для астрономической трубы, справедлива и для земной трубы.
Достоинством галилеевой трубы является то, что она дает прямое изображение. Поэтому зрительные трубы, бинокли и т.д. делаются по схеме Галилея.

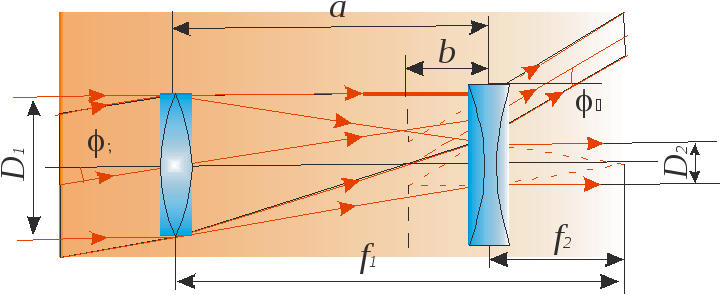

Рис. 4.4. Оптическая схема к расчету увеличения галилеевой
зрительной трубы
Пусть l0 – предмет, отстоящий на расстояние d0 от глаза наблюдателя (точки О), l – изображение предмета, видимое в трубу и находящееся на расстоянии d от точки О; 0 и – соответствующие углы зрения. Согласно определению увеличение
.
Спроецируем изображение l на плоскость предмета при помощи центральной проекции с центром в точке О, т.е. так, чтобы все точки изображения переместились вдоль лучей, соединяющих их с глазом наблюдателя. Спроецированное таким образом изображение займет положение L. Очевидно, что угол зрения, под которым видна эта проекция, – , а расстояние ее от глаза есть d0. В этом случае увеличение
.
Пусть предмет представляет собой шкалу, длина одного деления которого есть l0. Если теперь выбрать такой отрезок шкалы, чтобы на нем улеглось n делений предмета и N делений изображения, где n и N числа целые и n>N, то можно записать, что nl0=NL и, следовательно, увеличение трубы равно
.
Если предмет расположен не так, как указано на рис. 4.5, а пересекает ось прибора, то выражение не изменится. В этом можно легко убедиться, сделав соответствующее построение.

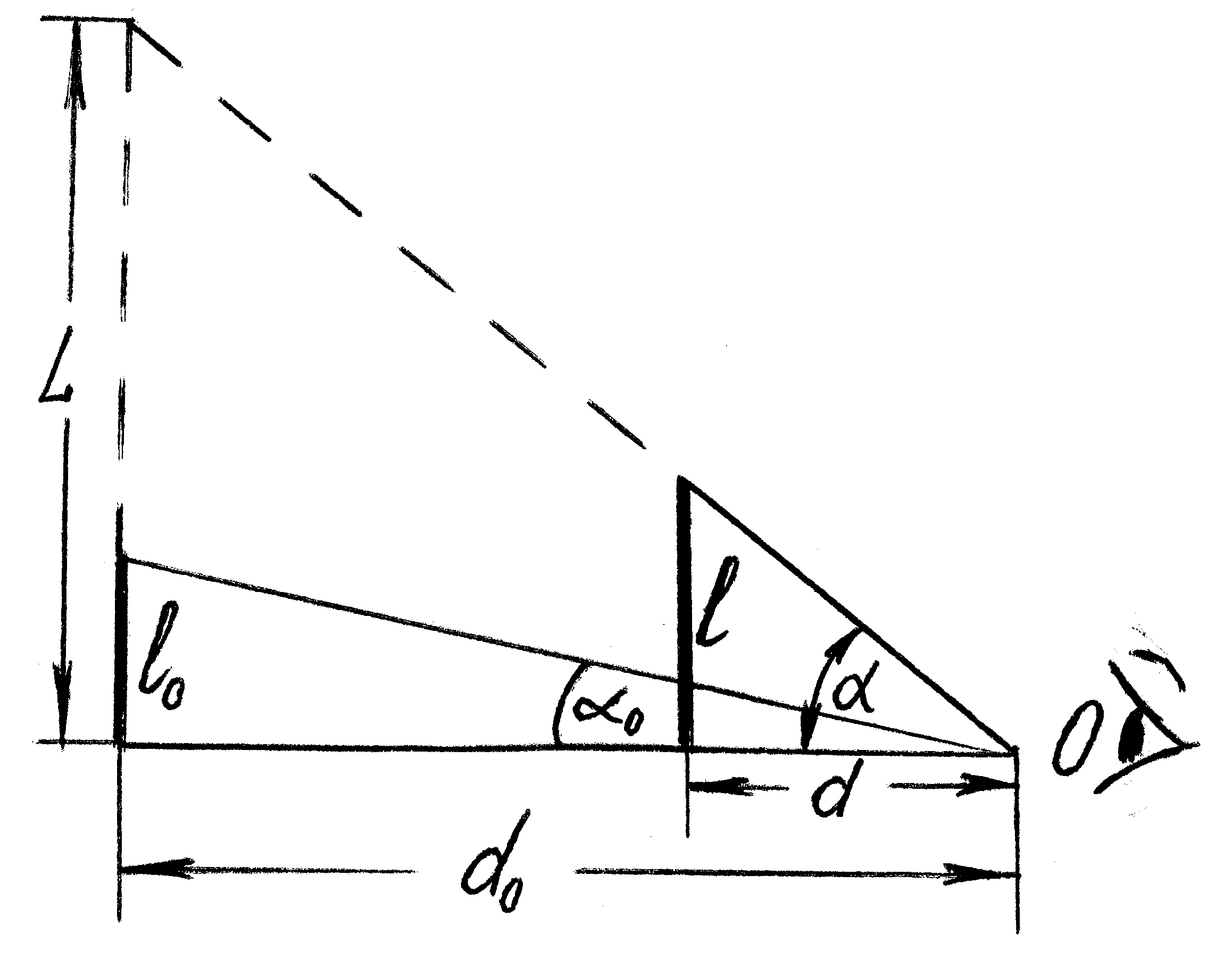

Рис. 4.5. Иллюстрация к расчету увеличения трубы путем измерения тангенсов углов
Порядок выполнения задания 4.1
Навести трубу на стенной масштаб, находящийся от трубы на расстоянии нескольких метров, и cфокусировать ее на линейку с делениями. Отсчитывать число N делений, видимых в трубу. Одновременно вторым, невооруженным глазом смотрят мимо трубы на стенной масштаб. Добиваться того, чтобы изображение в трубе налагалось на видимый невооруженным глазом масштаб, и отметить границы поля зрения трубы (рис. 4.6).
Стенной масштаб Поле зрения трубы
Рис. 4.6. Определение увеличения трубы
Всю эту операцию удобней делать вдвоем – один смотрит в трубу, другой стоит возле масштаба, отмечает границы поля зрения трубы (верхнюю и нижнюю) и считает число делений стенного масштаба n, совпадающих с делениями N его изображения, видимыми в трубу. Увеличение трубы находят по формуле
(4.5)
и вычисляют погрешности. Таким способом можно производить определения увеличения только при малых увеличениях. Этот метод неточен, потому что условия опыта не соответствуют условиям применения трубы: зрительная труба применяется для наблюдения достаточно удаленных объектов
Результаты измерений и вычислений заносят в табл. 4.1.
Таблица 4.1
№ п/п |
Увеличение трубы |
Поле зрения трубы | ||||
Число делений шкалы, n |
Число делений шкалы N, видимых в трубу |
Увеличение = n/N |
Размер изображения aN, см (а – цена деления масштаба) |
Расстояние от трубы до масштаба S, см |
Поле зрения, 2α=57,3aN/S | |
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
4 |
|
|
|
|
|
|
5 |
|
|
|
|
|
|
Среднее значение |
|
|
|
|
|
|
Погрешность |
|
|
