Контрольная 1_каскады
.docКонтрольная работа №2 группа _____________ Ф.И.О._____________________________________

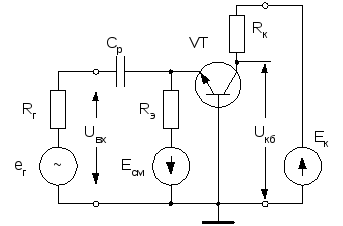

Задача №1 Для заданной схемы транзисторного усилительного каскада определить:
|
|
KU, KE, Rвх, Rвых, если Eк=10В; Rк= 4,7кОм; Eсм=2В; Rэ=1,8кОм; Ср=100мкФ; ег=0,5В; Rг=1,5 кОм; f= 1000 Гц. Параметры транзистора: rб=200 Ом ; rэ=30 Ом; rк* = 75 кОм; =55.
|
Задача №2 Для заданной схемы транзисторного усилительного каскада определить:
|
|
KU, KE, Rвх, Rвых, если Eк=12В; Rк= 6,2кОм; Eсм=2В; Rб=560кОм; Ср=10мкФ; ег=0,025В; Rг=10 кОм; f= 1000 Гц. Параметры транзистора: rб=150 Ом ; rэ=30 Ом; rк* = 80 кОм; =50.
|

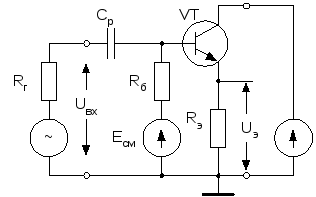

Задача №3 Для заданной схемы транзисторного усилительного каскада определить:
|
|
KU, KE, Rвх, Rвых, если Eк=16В; Rэ= 8,2кОм; Eсм=10В; Rб=10кОм; Ср=10мкФ; ег=3В; Rг=1,5 кОм; f= 1000 Гц. Параметры транзистора: rб=200 Ом ; rэ=30 Ом; rк* = 120 кОм; =60.
|
Задача №4 Для заданной схемы транзисторного усилительного каскада определить:
|
|
KU, KE, Rвх, Rвых, если Eс=10В; Rс= 4,7кОм; Eсм=1В; Rз=430кОм; Ср=1мкФ; ег=0,05В; Rг=10 кОм; f= 1000 Гц. Параметры транзистора: Ico=2 mA; Uзо=2 В; ri = 100 кОм; S = 1 mA/B.
|
Задача №5 Для заданной схемы транзисторного усилительного каскада определить:
|
|
KU, KE, Rвх, Rвых, если Eс=10В; Rи= 6,2кОм; Eсм=5В; Rз=820кОм; Ср=1мкФ; ег=2В; Rг=20 кОм; f= 1000 Гц. Параметры транзистора: Ico=2 mA; Uзо=2 В; ri = 100 кОм; S = 1 mA/B. |
Задача №6 Для заданной схемы транзисторного усилительного каскада определить:
|
|
Амплитуду Uвых и Iвых, если Eк=16В; Rк= 7,5кОм; Eсм=3В; Rэ=2,7кОм; Ср=100мкФ; ег=0,5В; Rг=1,5 кОм; f= 1000 Гц. Параметры транзистора: rб=200 Ом ; rэ=30 Ом; rк* = 75 кОм; =50.
|
Задача №7 Для заданной схемы транзисторного усилительного каскада определить:
|
|
Амплитуду Uвых и Iвых, если Eк=18В; Rк= 9,1кОм; Eсм=6В; Rб=300кОм; Ср=10мкФ; ег=0,025В; Rг=10 кОм; f= 1000 Гц. Параметры транзистора: rб=150 Ом ; rэ=35 Ом; rк* = 80 кОм; =50.
|
Задача №8 Для заданной схемы транзисторного усилительного каскада определить:
|
|
Амплитуду Uвых и Iвых, если Eк=10В; Rэ= 5,1кОм; Eсм=6В; Rб=10кОм; Ср=10мкФ; ег=2В; Rг=1,5 кОм; f= 1000 Гц. Параметры транзистора: rб=200 Ом ; rэ=30 Ом; rк* = 120 кОм; =60.
|
Задача №9 Для заданной схемы транзисторного усилительного каскада определить:
|
|
Амплитуду Uвых и Iвых, если Eс=12В; Rс= 5,6кОм; Eсм=1В; Rз=430кОм; Ср=1мкФ; ег=0,05В; Rг=10 кОм; f= 1000 Гц. Параметры транзистора: Ico=2 mA; Uзо=2 В; ri = 100 кОм; S = 1 mA/B.
|
Задача №10 Для заданной схемы транзисторного усилительного каскада определить:
|
|
Амплитуду Uвых и Iвых, если Eс=12В; Rи= 6,2кОм; Eсм=6В; Rз=820кОм; Ср=1мкФ; ег=3В; Rг=20 кОм; f= 1000 Гц. Параметры транзистора: Ico=2 mA; Uзо=2 В; ri = 100 кОм; S = 1 mA/B. |
Задача №11 Для заданной схемы транзисторного усилительного каскада определить:
|
|
KU на частотах 50 Гц и 500 кГц, если Eк=10В; Rк= 4,7кОм; Eсм=2В; Rэ=1,8кОм; Ср=10мкФ; ег=0,5В; Rг=1,5 кОм;. Параметры транзистора: rб=200 Ом ; rэ=30 Ом; rк* = 75 кОм; =50. f= 300 кГц
|
Задача №12 Для заданной схемы транзисторного усилительного каскада определить:
|
|
KU на частотах 50 Гц и 150 кГц, если Eк=12В; Rк= 6,2кОм; Eсм=12В; Rб=560кОм; Ср=1мкФ; ег=0,025В; Rг=10 кОм;. Параметры транзистора: rб=150 Ом ; rэ=35 Ом; rк* = 80 кОм; =50. f= 100 кГц
|
Задача №13 Для заданной схемы транзисторного усилительного каскада определить:
|
|
KU на частотах 50 Гц и 200 кГц, если Eк=16В; Rэ= 8,2кОм; Eсм=10В; Rб=10кОм; Ср=0,1мкФ; ег=3В; Rг=1,5 кОм;. Параметры транзистора: rб=200 Ом ; rэ=30 Ом; rк* = 120 кОм; =60. f= 100 кГц
|
Задача №14 Для заданной схемы транзисторного усилительного каскада определить:
|
|
KU на частотах 20 Гц и 200 кГц, если Eс=10В; Rс= 4,7кОм; Eсм=1В; Rз=430кОм; Ср=0,1мкФ; ег=0,05В; Rг=10 кОм;. Параметры транзистора: Ico=2 mA; Uзо=2 В; ri = 100 кОм; S = 1 mA/B. Сзи=200 пФ |
Задача №15 Для заданной схемы транзисторного усилительного каскада определить:
|
|
KU на частотах 20 Гц и 200 кГц, если Eс=10В; Rи= 6,2кОм; Eсм=5В; Rз=820кОм; Ср=0,01мкФ; ег=2В; Rг=10 кОм Параметры транзистора: Ico=2 mA; Uзо=2 В; ri = 100 кОм; S = 1 mA/B. Сзи=200 пФ. |
Задача №16 Для заданной схемы транзисторного усилительного каскада определить:
|
|
Есм для обеспечения максимальной амплитуды неискаженного выходного сигнала, если Eк=18В; Rк= 6,2кОм; Rэ=2кОм; Ср=100мкФ; ег=0,5В; Rг=1,5 кОм; f= 1000 Гц. Параметры транзистора: rб=200 Ом ; rэ=30 Ом; rк* = 75 кОм; =55.
|
Задача №17 Для заданной схемы транзисторного усилительного каскада определить:
|
|
Есм для обеспечения максимальной амплитуды неискаженного выходного сигнала, если Eк=18В; Rк= 9,1кОм; Rб=100кОм; Ср=10мкФ; ег=0,025В; Rг=10 кОм; f= 1000 Гц. Параметры транзистора: rб=200 Ом ; rэ=30 Ом; rк* = 80 кОм; =50.
|
Задача №18 Для заданной схемы транзисторного усилительного каскада определить:
|
|
Есм для обеспечения максимальной амплитуды неискаженного выходного сигнала, если Eк=10В; Rэ= 5,1кОм; Rб=10кОм; Ср=10мкФ; ег=3В; Rг=1,5 кОм; f= 1000 Гц. Параметры транзистора: rб=200 Ом ; rэ=30 Ом; rк* = 100 кОм; =60.
|
Задача №19 Для заданной схемы транзисторного усилительного каскада определить:
|
|
Есм для обеспечения максимальной амплитуды неискаженного выходного сигнала, если Eс=10В; Rс= 4,7кОм; Rз=470кОм; Ср=1мкФ; ег=0,05В; Rг=10 кОм; f= 1000 Гц. Параметры транзистора: Ico=2,5 mA; Uзо=3 В; ri = 100 кОм;
|
Задача №20 Для заданной схемы транзисторного усилительного каскада определить:
|
|
Есм для обеспечения максимальной амплитуды неискаженного выходного сигнала, если Eс=12В; Rи= 6,2кОм; Rз=820кОм; Ср=1мкФ; ег=2В; Rг=10 кОм; f= 1000 Гц. Параметры транзистора: Ico=2,5 mA; Uзо=2 В; ri = 100 кОм
|
