Вариант №1

u_вых(t), если

R1=10 кОм,

R2=30 кОм,

R3=10 кОм,

R4=10 кОм,

u₁(t) = 1.0 cos 314t В,

u₂(t) = -1.0 В

Построить график u_вых(t)

1. u_вых иu_нпри включенном и отключенном ключе К;

2. Выходное сопротивле-ние Rвых=-Uн/Iн,

при U₁ =const,

если

R1=10 кОм,

R2=40 кОм,

R3=10 кОм,

Rн=20 кОм,

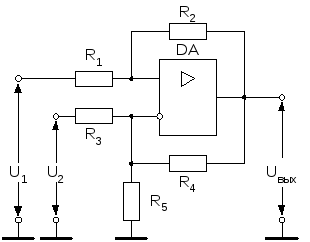

u_вых(t), если

R1=10 кОм,

R2=30 кОм,

R3=10 кОм,

R4=5 кОм,

R5=10 кОм,

u₁(t) = 2 sin 314t В,

u₂(t) = -2.4 В

Построить график

u_вых(t)

1. u_вых(t),Построить график

2. к=u_вых/u₂

3. u_вых икесли R3 станет равным 40 кОм.

R1=10 кОм,

R2=40 кОм,

R3=20 кОм,

u₂(t) = 2 sin 628t В

Рассчитать и построить график u_н(t)_,

если

R1=10 кОм, R2=30 кОм,

R3=10 кОм, R4=10 кОм,

R5= 5 кОм, Rн= 5 кОм,

u₁(t) = Um sin wt В,

Um = 8.0 В, f=100 Гц.

1. Рассчитать и построить график u_н(t), при Rн=∞

2. Построить график u₁(t),

3. Выходное сопротивление Rвых=-Uн/Iн, приU₁ =const

R1=10 кОм,

R2=10 кОм,

u₁(t) = Um sin wt В,

Um = 3.0 В, f=100 Гц.

В линейном режиме

K_U=U_вых/U _{вх ,}

K_Uн=U_н/U _{вх ,}

если

R1=10 кОм,

R2=20 кОм,

R3=10 кОм,

R4=10 кОм,

R5= 5 кОм,

Rн= 5 кОм,

1. к1=u_вых/u₁, при u2=0

2. к2=u_вых/u₂, при u1=0

3. u_вых, при известных u₁ и u2,

если R2=n*R1, R4=n*R3.

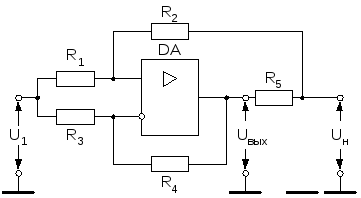

Выходное сопротивление Rвых=-Uн/Iн =Uнx.x./Iнк.з., приU₁ =constв линейном режиме, если

R1=10 кОм, R2=20 кОм,

R3=10 кОм, R4=10 кОм,

R5= 10 кОм,

Целесообразно рассмотреть работу схемы в режиме холостого хода при Rн=∞ и определить Uнx.x., затем в режиме короткого замыкания при Rн=0 и определитьIнк.з.

1. значение R2, при котором коэффициент усиления синфазного сигнала равен нулю (K_синф=U_вых/U_вх, гдеU₁=U₂=U_вх);

2. при этом значении R2, коэффициент усиления разностного сигнала (K_U=U_вых/(U₁-U₂));

если R1=10 кОм,

R3=10 кОм, R4=20 кОм,
