Лабораторная работа №5

Исследование резонансного одноконтурного усилителя

Выполнила

студентка группы БРА1101

Тюрина А.В.

Проверили

Кубицкий А.А.

Долин Г.А.

Москва 2013

ЦЕЛИ РАБОТЫ

Ознакомиться с особенностями моделирования резонансных усилителей; изучить методику определения К_uomax = F(m₁) и К_uomax = F(m₂); проверить возможность оценки вносимых затуханий в контур и определения К_uomax при оптимальном рассогласовании.

ВЫПОЛНЕНИЕ РАБОТЫ

Задание на удовлетворительно

1. Собрать представленную на Рис. 1 принципиальную электрическую схему резонансного одноконтурного усилителя на БТ. Ввести параметры компонентов схемы с использованием окон атрибутов. Ввести модели компонентов схемы и независимых источников сигналов, устанавливая их параметры также в окне атрибутов.

2. Для коэффициента усиления по напряжению K_u=U_вых/U_вх=V(8,0)/V(6,0):

1. Используя режим «Stepping» для параметра m₂, получить семейство АЧХ при m₁ = const. Пояснить особенности семейства АЧХ.

2. Используя режим «Stepping» для параметра m₂, получить зависимость K_uo = F(m₂). Определить и записать значения K_uomax и m_2опт.

3. Для K_uomax получить АЧХ при фиксированном m_2опт. Определить и записать значение полосы пропускания П _0,7 на уровне 3 дБ.

В данной схеме m₂= L1/(L1+L2)=(333u - L(L2))/333u.

При получении семейства АЧХ частоту рассчитывать от 490кГц до 440кГц и выводить по оси X эти же частоты при числе точек 100. Диапазон значений K_uo от 800 до 0. Менять m₂ следует изменением L2 как 1^го параметра в режиме «Stepping» в интервале от 1u до 330u с шагом 1u.

При получении K_uo = F(m₂) частоту рассчитывать в диапазоне от 466кГц до 465кГц при числе точек 100. Диапазон значений m₂ от 1 до 0, диапазон значений K_uo – 800 – 0. Менять m₂ следует изменением L2 в режиме «Stepping» как 1 параметра в интервале от 1u до 330u с шагом 20u.

1. Используя режим «Stepping» для параметра m₂, получить семейство АЧХ при m₁ = const. Пояснить особенности семейства АЧХ.

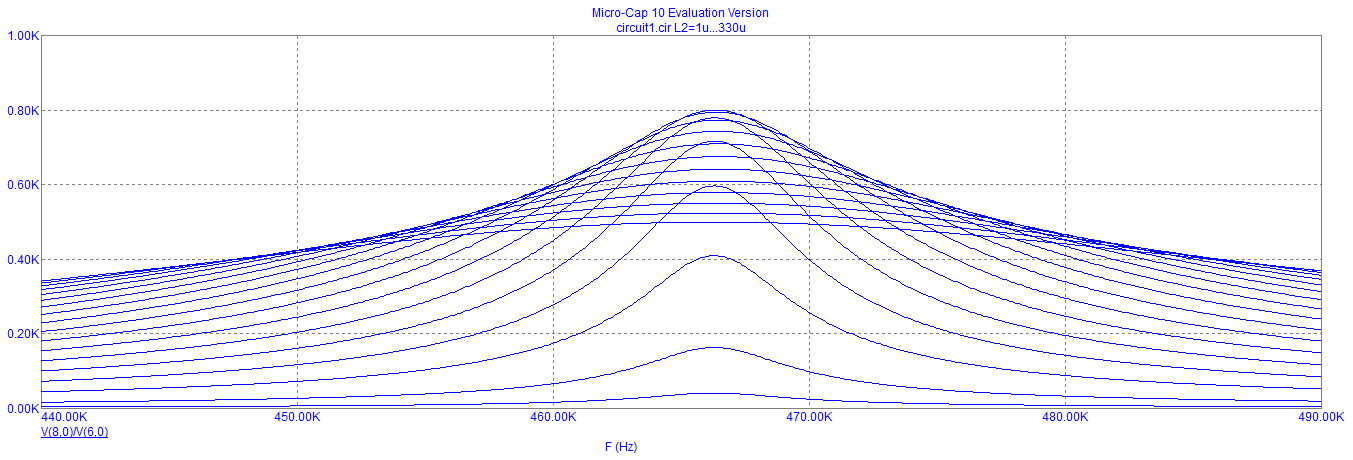

При увеличении значения L2 до (~220u), а, следовательно, уменьшении m2 АЧХ становится более высокой и узкой ,а затем очень быстро(гораздо быстрее чем увеличивается) уменьшается и расширяется.

2. Используя режим «Stepping» для параметра m₂, получить зависимость K_uo = F(m₂). Определить и записать значения K_uomax и m_2опт.

L2опт=221u

m₂= L1/(L1+L2)=(333u -221u)/333u=0.3336

K_uo = F(m₂).

K_uo=F(L2)

Задание на хорошо

1. Собрать представленную на Рис. 2 принципиальную электрическую схему резонансного одноконтурного усилителя на БТ (можно на основе схемы Рис. 1).

2. Для коэффициента усиления по напряжению K_u=U_вых/U_вх=V(9,0)/V(7,0):

1. Используя режим «Stepping» для параметра m₁, получить семейство АЧХ для m₂=const. Пояснить особенности семейства АЧХ и K_uo.

2. Используя режим «Stepping» для параметра m₁, получить зависимость K_uo = F(m₁) для m₂=const. Определить и записать значения K_uomax и m_1опт.

3. Для K_uomax получить АЧХ при фиксированном m_1опт. Определить и записать значение полосы пропускания П _0,7 на уровне 3 дБ.

4. Сравнить значения K_uomax и П _0,7 для пунктов 1 и 2 задания и пояснить причины их различия.

В данной схеме m₁= (L1+L2)/(L1+L2+L3)=(L1+L2)/333u.

При получении семейства АЧХ частоту рассчитывать от 490кГц до 440кГц и выводить по оси X эти же частоты при числе точек 100. Диапазон значений K_uo от 150 до 0. Менять m₁ следует изменением L2 как 1^го параметра в режиме «Stepping» в интервале от 1u до 314u с шагом 1u.

При получении K_uo = F(m₁) частоту рассчитывать в диапазоне от 466,5кГц до 464кГц при числе точек 100. Диапазон значений m₁ от 1 до 0,5; диапазон значений K_uo – 150–0. Менять m₁ следует изменением L2 как 1 параметра в режиме «Stepping» в интервале от 1u до 314u с шагом 10u.

1. Используя режим «Stepping» для параметра m₁, получить семейство АЧХ для m₂=const. Пояснить особенности семейства АЧХ и K_uo.

Короче-е.. при увеличении L2 АЧХ вытягивается вверх. Kuo, соответственно, увеличивается.

2. Используя режим «Stepping» для параметра m₁, получить зависимость K_uo = F(m₁) для m₂=const. Определить и записать значения K_uomax и m_1опт.

K_uo = F(L2) K_uo = F(m₁)

K_uomax=220.

m1_опт= 0,708709.

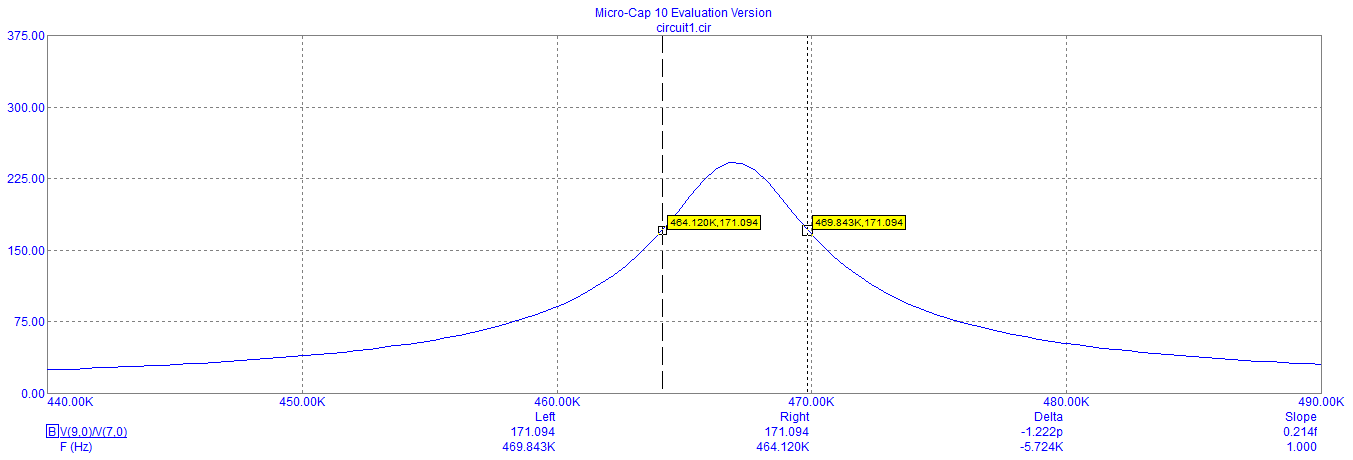

3. Для K_uomax получить АЧХ при фиксированном m_1опт. Определить и записать значение полосы пропускания П _0,7 на уровне 3 дБ.
