ОКПРЭС - ПЗ3

Федеральное агентство связи

Государственное образовательное учреждение высшего профессионального образования

Московский Технический Университет Связи и Информатики

(МТУСИ)

Кафедра радиооборудования и схемотехники

Практическая работа №3

Определение параметров КПУ с использованием ИТУН

Выполнила

студентка группы БРА1101

Тюрина А.В.

Проверил

Кубицкий А.А.

Долин Г.А.

Москва 2013

ЦЕЛИ РАБОТЫ

• Изучить способ использования ИТУН (источника тока управляемого напряжением) для получения эквивалентной схемы БТ и определения на её основе параметров КПУ (каскада предварительного усиления);

• практически освоить проведение основных видов анализа схемы и оценки результатов её анализа;

• ознакомиться с основными характеристиками КПУ и сопоставить их с теоретическими положениями.

ВЫПОЛНЕНИЕ РАБОТЫ

Задание на «удовлетворительно»

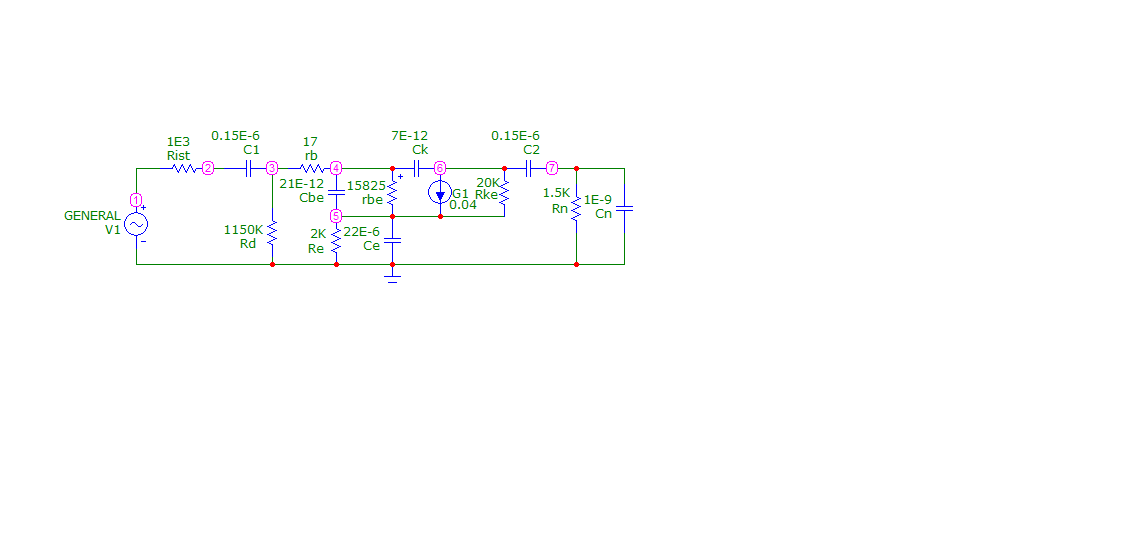

1. Электрическая эквивалентная схема КПУ на БТ:

2. Для коэффициента усиления по напряжению К_u = U_вых/U_вх

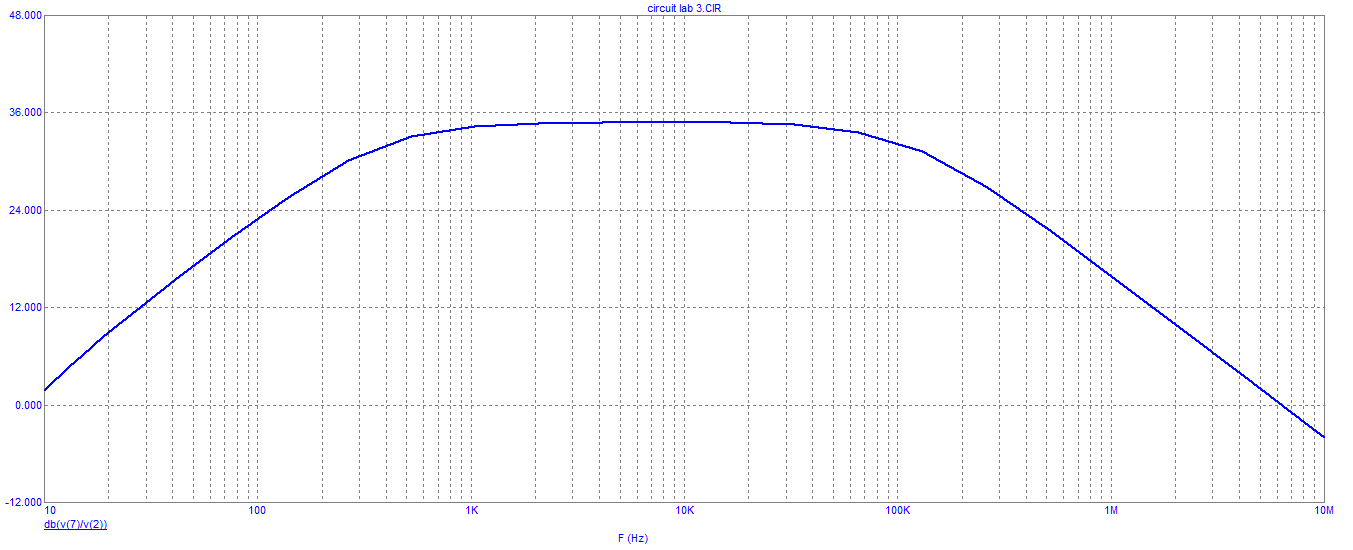

АЧХ КПУ (в децибелах):

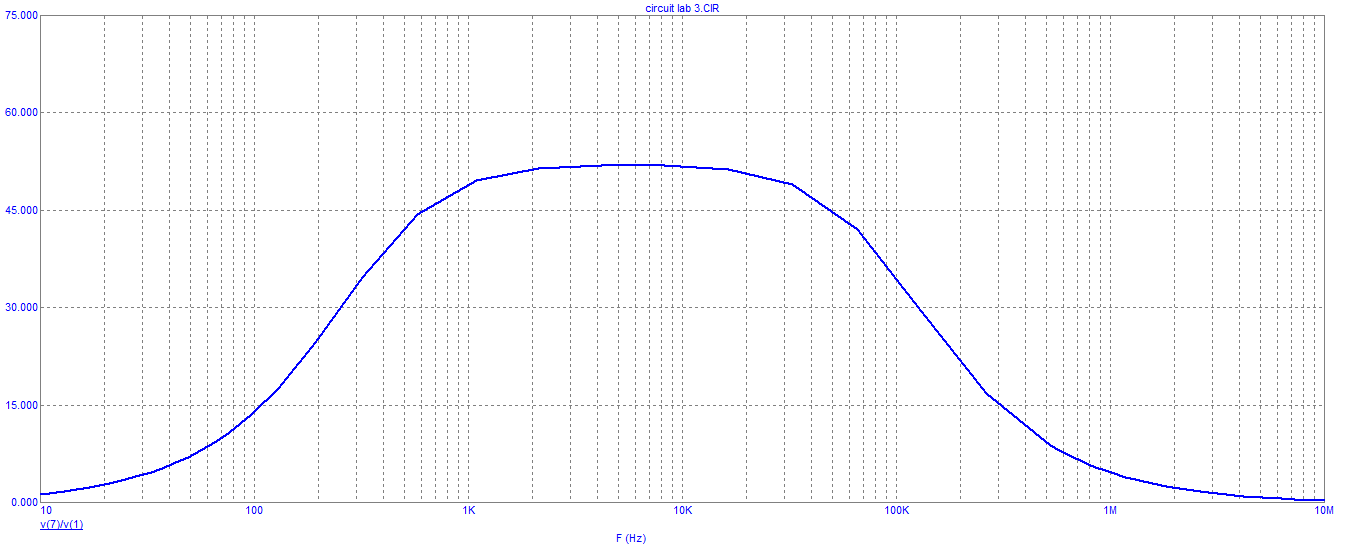

АЧХ КПУ (в относительных единицах):

• Средняя частота диапазона примерно 6 кГц, коэффициент усиления в области средних частот не более 34,9 дБ (55,4 относительных единиц)

• Граничные частоты:

f_н = 11,12 Гц

f_в = 4,4 МГц

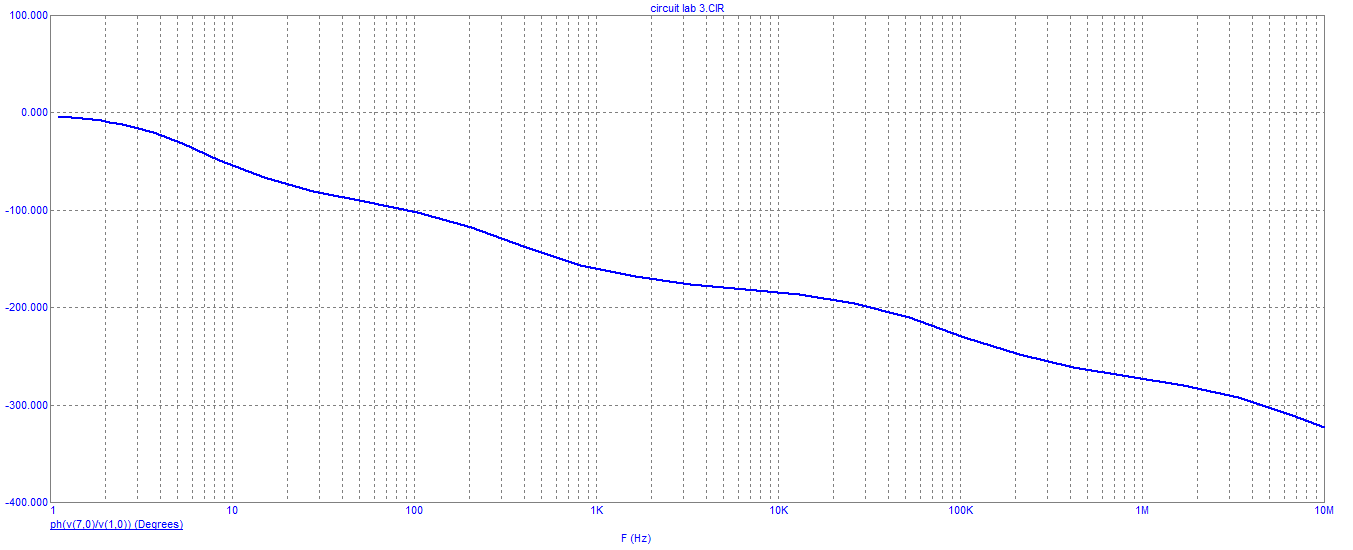

ФЧХ:

Фазовые сдвиги

Кu: ψ_нч = -57,6°

ψ_вч = -269,5°

Uвых: ψ_нч = -58°

ψ_вч = -299,4°

3. Для сквозного коэффициента усиления по напряжению К_Е = U_вых/E_u

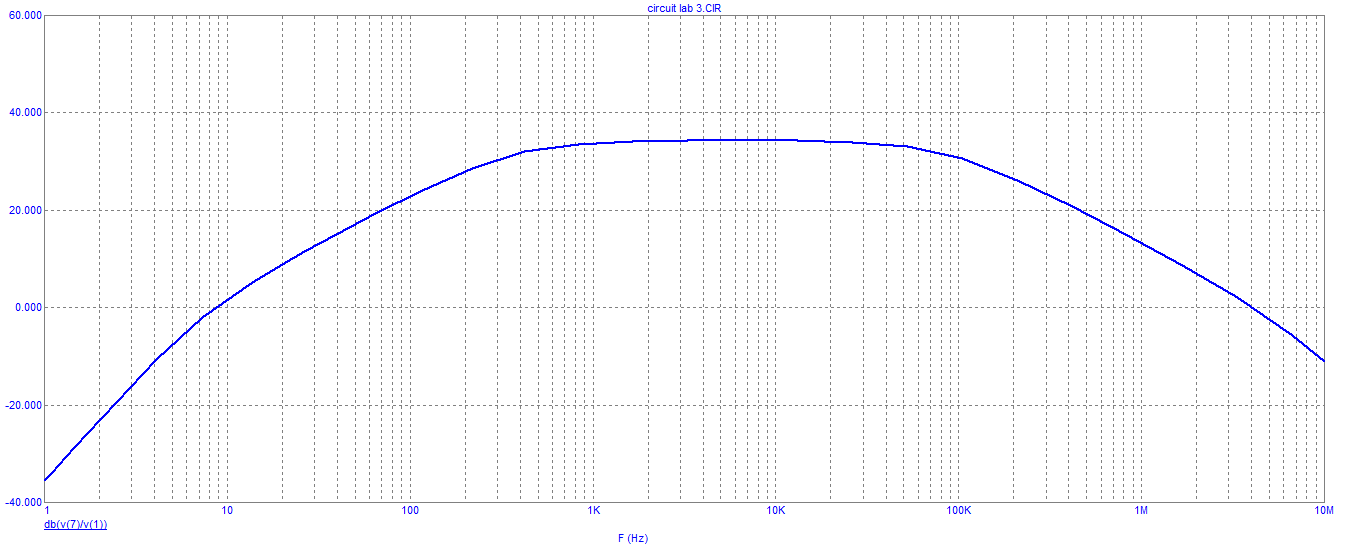

Сквозная АЧХ КПУ (в децибелах):

Сквозная АЧХ КПУ (в относительных единицах):

• Средняя частота диапазона примерно 5,5 кГц (f_ср = 5,5 кГц), коэффициент усиления в области средних частот K_uср = 34,3 дБ (51,9 относительных единиц)

• Граничные частоты:

f_н = 11,8 Гц

f_в = 3,123 МГц

ФЧХ:

Фазовые сдвиги

ψ_нч = -59,186°

ψ_вч = -291,2°

Задание на «хорошо»

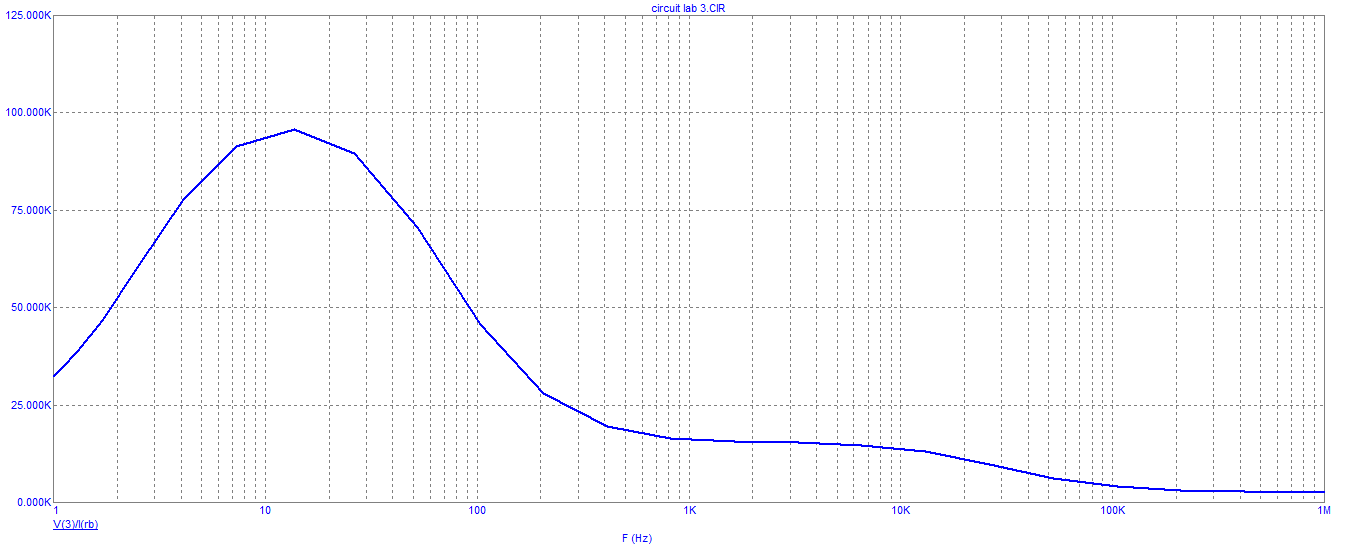

Зависимость Z_вхтр = F(f), где Z_вхтр = U_вх/I_вх = V(3,0)/I(rb):

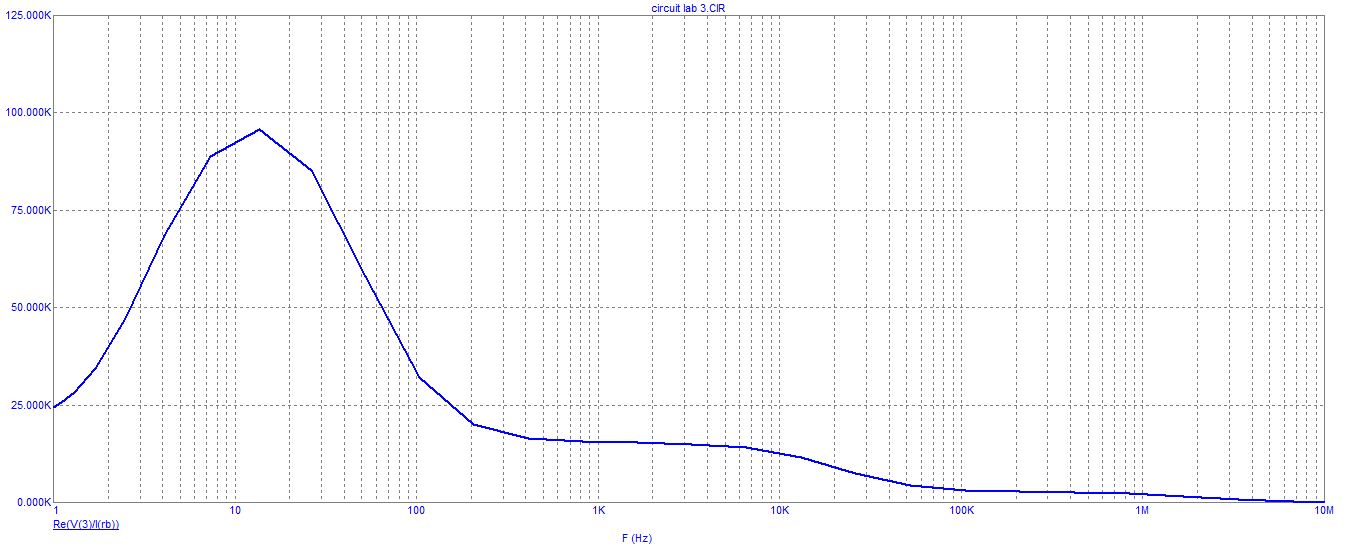

Зависимость R_вхтр = F(f), где R_вхтр = U_вх/I_вх = Re[V(3,0)/I(rb)]:

	fнч	fср	fвч
Zвхтр, кОм	94,3	14,8	1,21
Rвхтр	93,38	14,22	0,55

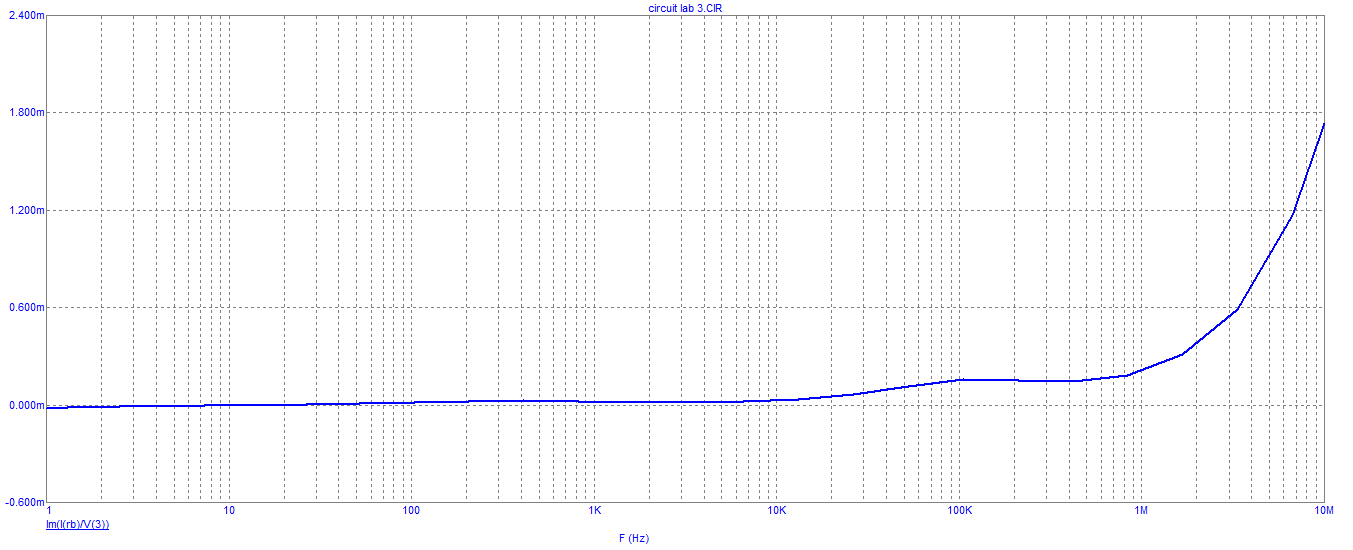

Зависимость B_вхтр = F(f), где B_вхтр = Im[I(rb) / V(3,0)].
