ОКПРЭС - ПЗ6

Федеральное агентство связи

Государственное образовательное учреждение высшего профессионального образования

Московский Технический Университет Связи и Информатики

(МТУСИ)

Кафедра радиоборудования и схемотехники

Практическая работа №6

Исследование параметров математических моделей ОУ

Выполнила

студентка группы БРА1101

Тюрина А.В.

Проверили

Кубицкий А.А.

Долин Г.А.

Москва 2013

ЦЕЛИ РАБОТЫ

Изучить возможности моделирования сложных схем операционных усилителей (ОУ) в ССМ ряда МС; ознакомиться с частотными и переходными характеристиками ОУ; познакомиться с влиянием параметров 3^х основных математических моделей ОУ на их частотные и переходные характеристики.

ВЫПОЛНЕНИЕ РАБОТЫ

1 часть (Задание на удовлетворительно)

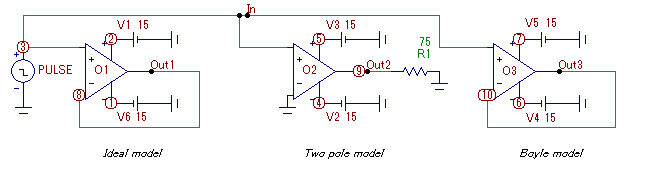

Схема с тремя основными моделями ОУ

АЧХ трех моделей

К_u0ос1 = 1, f_вч1 = ∞

К_u0ос2 = 1, f_вч2 = 4,217 МГц

К_u0ос3 = 1, f_вч3 = 6,886 МГц

Разорвем для второй модели ОУ цепь ООС, введем «землю» и Rn.

АЧХ второй модели.

2 часть (Задание на хорошо)

Восстановим схему.

Переходные процессы на выходе трех моделей ОУ.

Длительность импульса 2 мкс, период 10 мкс.

Увеличим длительность импульса источника в 4 раза.

Переходные процессы на выходе трех моделей ОУ.
