ОКПРЭС - ПЗ1

Федеральное агентство связи

Государственное образовательное учреждение высшего профессионального образования

Московский Технический Университет Связи и Информатики

(МТУСИ)

Кафедра радиооборудования и схемотехники

Практическая работа №1

Использование независимых источников для определения АЧХ и ПХ

Выполнила

студентка группы БРА1101

Тюрина А.В.

Проверил

Кубицкий А.А.

Долин Г.А.

Москва 2013

ЦЕЛЬ РАБОТЫ

Изучить способы построения (создания) электрических схем в графическом редакторе ССМ ряда МС. Освоить основные виды анализа электрических схем и способы оценки результатов анализа схем. Получить и сопоставить основные электрические характеристики интегрирующей и дифференцирующей цепочек в частотной и временной областях.

ВЫПОЛНЕНИЕ РАБОТЫ

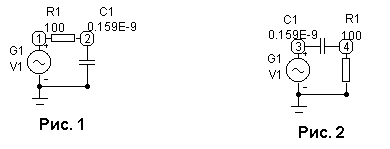

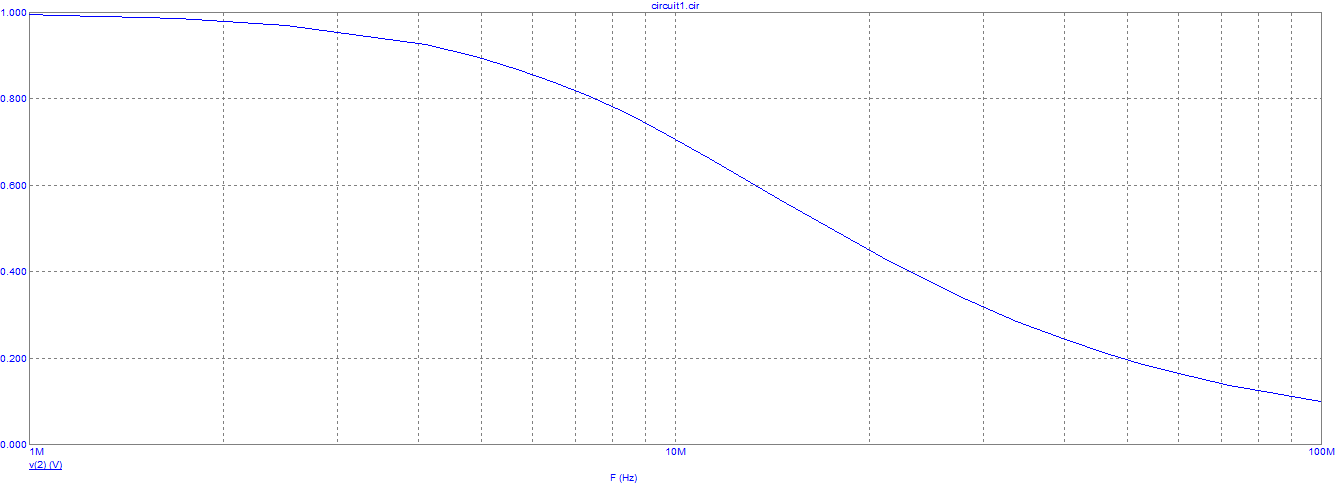

АЧХ цепочки для интегрирующей RC цепи (рис. 1):

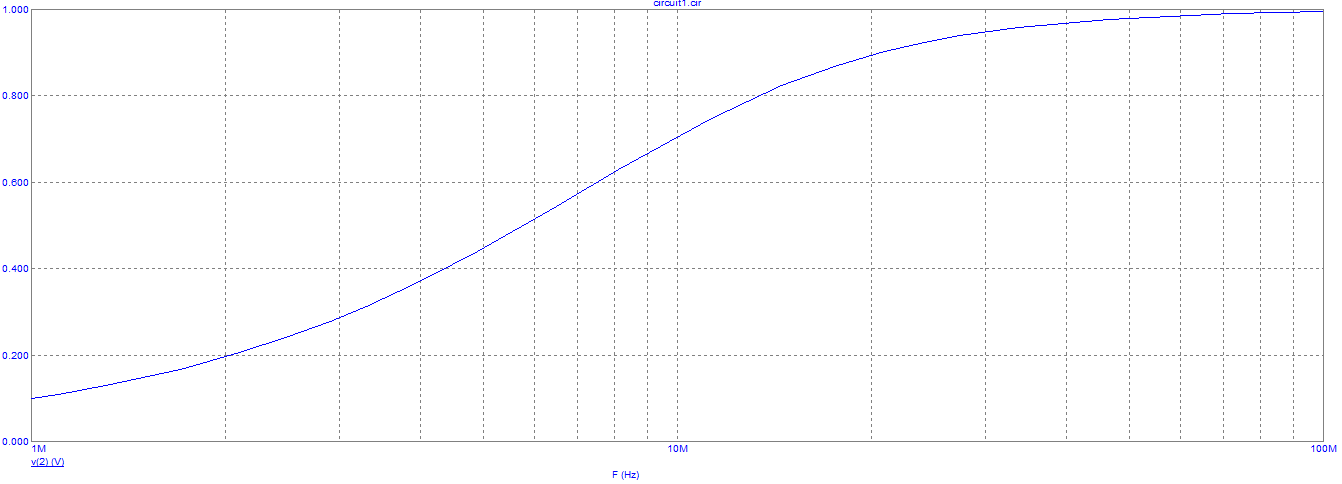

АЧХ цепочки для дифференцирующей RC цепочки (рис. 2):

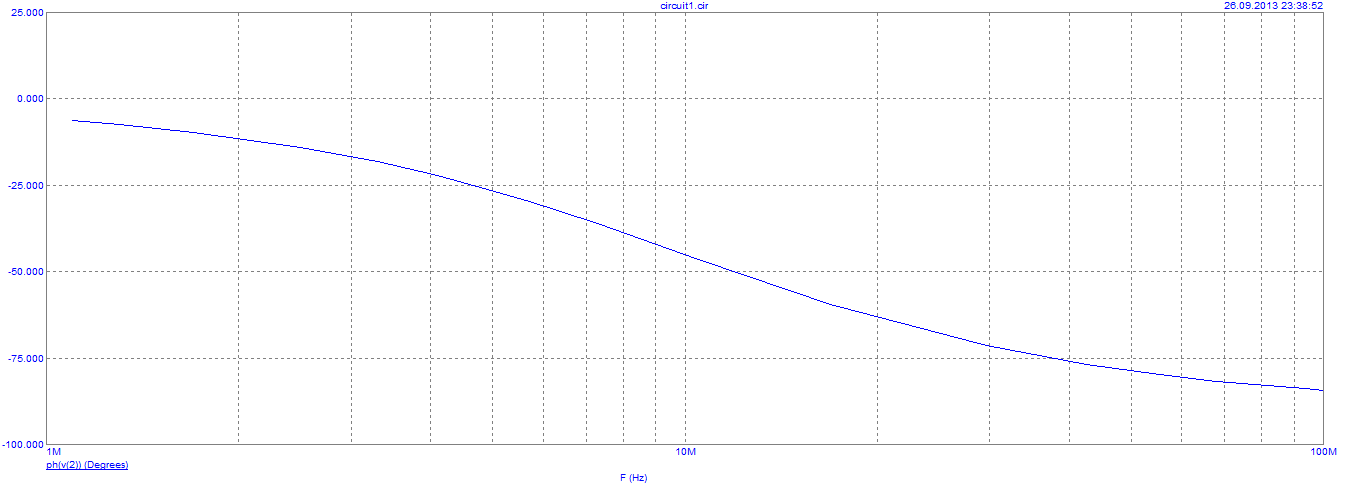

ФЧХ для интегрирующей цепочки (рис. 1):

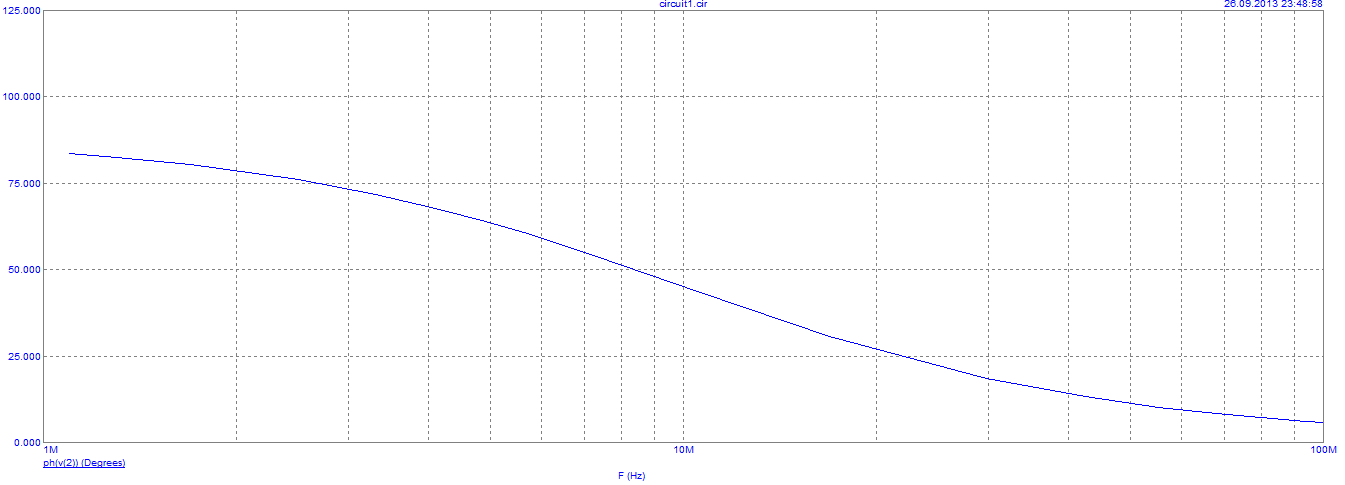

ФЧХ для дифференцирующей цепочки (рис. 2):

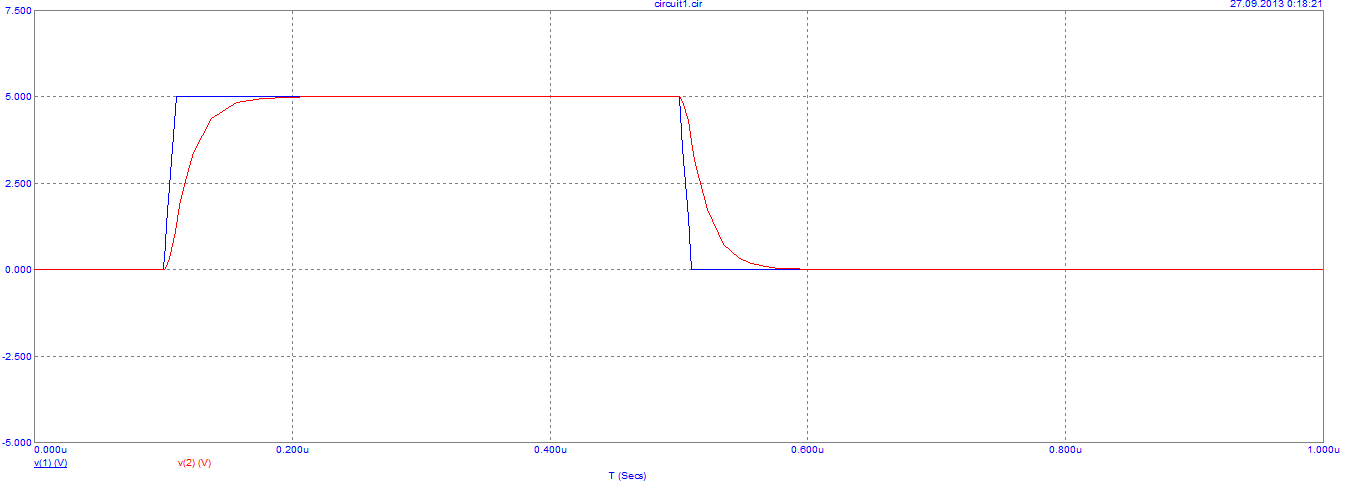

Переходный процесс на выходе интегрирующей цепочки (рис. 3):

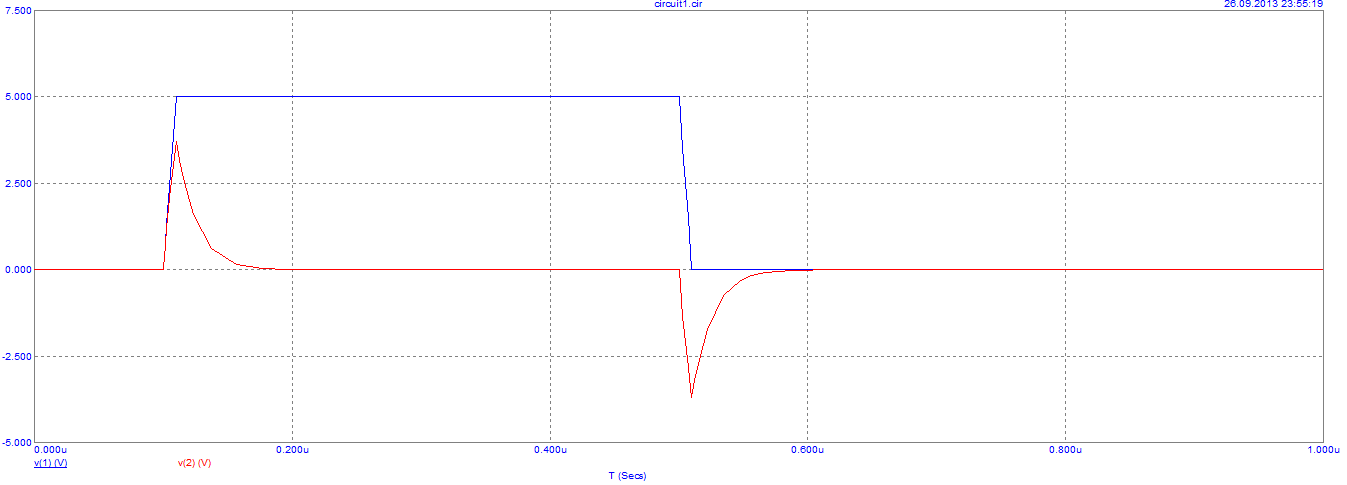

Переходный процесс на выходе дифференцирующей цепочки (рис. 4):
