Практическая работа №2

Использование зависимых источников Лапласа для опрежедения АЧХ и ПХ

Выполнила

студентка группы БРА1101

Тюрина А.В.

Проверили

Кубицкий А.А.

Долин Г.А.

Москва 2013

ЦЕЛИ РАБОТЫ

• Изучить возможности моделирования сложных линейных инерционных цепей с помощью зависимых источников, управляемых преобразованием Лапласа;

• ознакомиться с особенностями атрибутов этих источников, с особенностями их взаимодействия с нагрузкой и сопротивлением источника сигнала.

ВЫПОЛНЕНИЕ РАБОТЫ

Задание на «удовлетворительно»

1. Схемы:

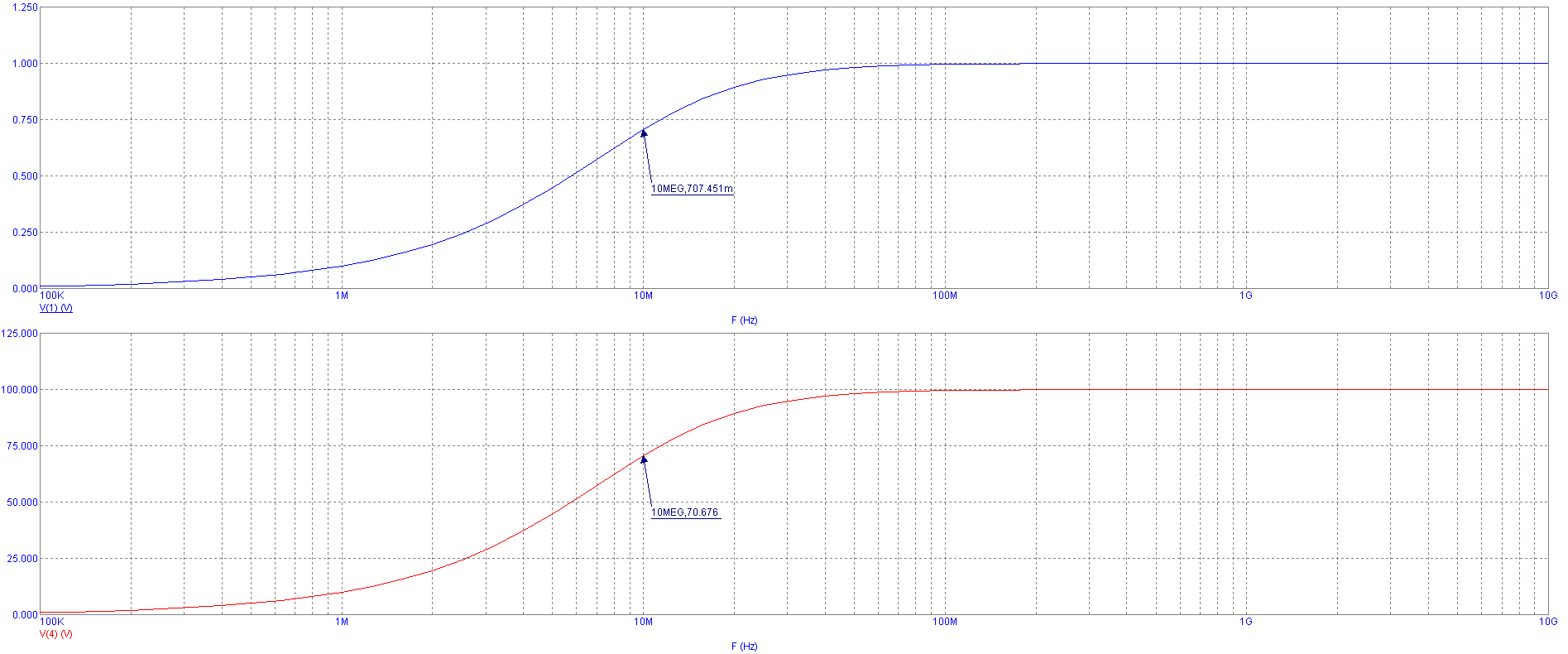

2. АЧХ:

3. При внутреннем сопротивление синусоидального источника напряжения RS = 0,001Ом

При RS = 100 Ом

4. Схемы

5. АЧХ

6. Сделать выводы о влиянии на АЧХ величины R_н = R1 и способа включения функционального источника.

Величина R_н = R1 и способ включения функционального источника не влияет на АЧХ.

Задание на «хорошо»

7. Схемы:

8. ФЧХ

9. Переходные процессы
