2. Расчет загрязнения приземного слоя атмосферного воздуха

2. РАЗРАБОТКА МЕРОПРИЯТИЙ ПО ПРЕДОТВРАЩЕНИЮ И/ИЛИ СНИЖЕНИЮ ВОЗМОЖНОГО НЕГАТИВНОГО ВОЗДЕЙСТВИЯ НАМЕЧАЕМОЙ ХОЗЯЙСТВЕННОЙ ДЕЯТЕЛЬНОСТИ.

1. ПО ОХРАНЕ АТМОСФЕРНОГО ВОЗДУХА

При выполнении таких технологических операций, как продольная резка, биговка и обрезка кромки, образуется пыль, и, несмотря на наличие автоматических систем пылеудаления, этот процесс трудно поддается контролю. Скопления пыли создают серьезную угрозу пожара, не только потому, что пыль может воспламениться сама по себе, а и потому, что огонь чрезвычайно быстро распространится по слою пыли в закрытых местах. Поэтому очень важно поддерживать чистоту на производствегофротары.Во избежаниевоспламенения пыли на предприятии установленывихревые пылеуловители (рисунок 5).

Принцип действия вихревых аппаратов аналогичен принципу действия циклонов. И в том, и в другом случае выделение пыли из очищаемого пылегазового потока происходит под действием цен­тробежных сил, возникающих при вращении потока в корпусе. Отличительные особенности вихре­вого аппарата состоят в том, что, во-первых, закручивание основного потока осуществляется с по­мощью лопаточного завихрителя, а, во-вторых, уже закрученный газ подвергается дополнительно­му закручиванию с помощью вторичного газового потока. Существуют две основные разновидности вихревых аппаратов: соплового и лопаточного типа. В аппаратах соплового типа  пылегазовый поток, закрученный лопаточнымзавихрителем, двигаясь вверх, подвергается воздействию тангенциально направленных струй вторичного по­тока, дополнительно закручивающих его в ту же сторону. Под действием центробежных сил частицы пыли отбрасываются на стенку, откуда под действием сил вторичного потока, направленного вниз, спускаются в бункер. Вторичный газ в ходе спирального обтекания основного потока внедря­ется в него и вместе с ним удаляется из аппарата. Сопла струй вторичного потока устанавливают не менее чем в четыре ряда под углом 30-40° к горизонту при отношении диаметра завихрителя к диа­метру аппарата 0,8-0,9.

Вихревой аппарат лопаточного типа  отличается тем, что вто­ричный газ из расположенной сверху камеры подается в аппарат кольцевым направляющим аппара­том с наклонными лопатками.

В качестве вторичного газа в вихревых пылеуловителях могут быть использованы атмосферный воздух, периферийная часть потока очищенных газов и запыленный газ. Расход вторич­ного газа должен составлять 30-40 % от первичного. Давление вторичного воздуха 5-6 кПа.

Использование атмосферного воздуха экономически невыгодно, так как при этом значительно увеличиваются общий расход газа и тем самым энергозатраты на дымосос, что может быть оправда­но только при необходимости охлаждения запыленного газа. Наиболее экономически выгодным яв­ляется использование в качестве вторичного газа запыленного газа. В этом случае производитель­ность аппарата при тех же его размерах повышается на 40-65 % при небольшом снижении эффек­тивности очистки. При использовании в качестве вторичного газа периферийной части основного потока увеличения производительности аппарата не будет, но вторичный поток станет получистым, что должно оказать благоприятное влияние на эффективность очистки.

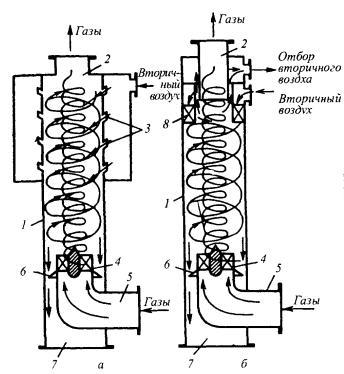

Рисунок 5 - Вихревые пылеуловители: а - соплового типа; б - лопаточного типа.

1 - камера; 2 - выходной патрубок; 3 - сопла; 4- лопаточный завихритель типа "розетка"; 5 - входной патрубок; 6 - подпорная шайба; 7 - пылевой бункер; 8 - кольцевой лопаточный завихритель.

Достоинствами вихревых пылеуловителей по сравнению с циклонами являются более высокая эффективность улавливания мелкодисперсных пылей, меньший абразивный износ внутренних по­верхностей аппарата, возможность очистки газов более высокой температуры вследствие разбавле­ния их холодным вторичным воздухом, а также возможность регулирования процесса сепарации пу­тем изменения количества и давления вторичного газа. К недостаткам вихревых пылеуловителей можно отнести: наличие дополнительного дутьевого устройства, увеличение общего объема газов при использовании в качестве вторичного газа атмосферного воздуха, большую сложность аппарата в изготовлении и эксплуатации. Вследствие сложности процессов, протекающих в вихревых пыле­уловителях, метод инженерного расчета их пока не разработан.
