V. Методические указания к выполнению контрольной работы по тмм
Контрольная работа по ТММ состоит из расчетно-пояснительной записки и графической части. Графические построения по каждому заданию выполняются на отдельном листе чертежной бумаги формата А1 или А2 карандашом с соблюдением всех требований ГОСТа. На чертежах обязательно сохранять все вспомогательные построения, делать соответствующие надписи и проставлять принятые масштабы. Каждый лист задания должен иметь угловой штамп. Всего делается четыре задания. Пояснительная записка пишется чернилами на одной стороне листа писчей бумаги формата 1 К с полями слева 25 мм. справа 10 мм. сверху и снизу 20 мм. Допускается пояснительную записку выполнять печатным способом с использованием шрифта Times New Roman, размером 12 через полтора интервала. Записка должна иметь титульный лист, задание, условия задач и числовые данные к каждому разделу, краткие пояснения к решениям и расчетам, а в конце список использованной литературы.
Задание 1. Синтез, структурное и кинематическое исследование рычажного механизма. Задание включает построение схемы механизма, построение планов скоростей и ускорений механизма для положений 0. 1.5. Построение кинематических диаграмм точки ползуна выходного звена, которые включают график отстояний, графики скоростей и ускорений. За нулевое положение механизма принять мертвое положение точки выходного звена.
Задание 2. Силовой расчет рычажного механизма. Задание включает определение движущей силы или силы сопротивления в зависимости от задания, определение сил инерции и моментов инерции звеньев, определение реакций в кинематических парах групп Ассура, силовой расчет ведущего звена механизма и определение уравновешивающей силы методом Жуковского.
Задание 3. Проектирование кулачкового механизма. Задание включает в себя определение минимального радиуса кулачка и построение профиля кулачка.
Задание 4. Проектирование планетарного механизма. Задание включает в себя кинематическое исследование планетарного механизма и проектирование планетарного механизма.
VI. Задания к контрольной работе
Тема 1. Механизмы вытяжною пресса (рис. 1, табл. 1)
Маховик устанавливается на валу О. Силовой расчет рычажного механизма проводится
для
положения, где
Рис. 1. Механизмы вытяжного пресса:
а рычажный механизм перемещения ползуна с пуансоном; б — график изменения
усилия вытяжки; в—схема планетарной и простой ступени редуктора;
г — схема кулачкового механизма выталкивателя готовой детали; д — график изменения
аналога ускорения коромысла кулачкового механизма
Тема 2. Механизмы гайковырубного автомата (рис. 2. Табл. 2) Маховик устанавливается на валу кривошипа. Силовой расчет механизма проводится для положения, где
Рис. 2. Механизмы гайковырубного автомата:
а — рычажный механизм перемещения ползуна с пуансоном; б — график силы сопротивления, приложенной к пуансону; в — схема планетарной и простой ступени редуктора; г — схема кулачкового механизма перемещения матриц; д — синусоидальный закон изменения аналога ускорения толкателя

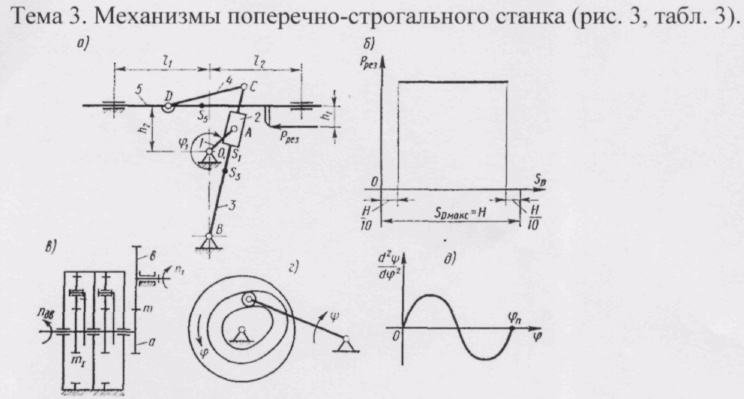

Рис. 3. Механизмы поперечно-строгального станка:
а — кривошипно-кулисный механизм привода ползуна с резцовой головкой; б — диаграмма сил резания; в — планетарная и простая ступени редуктора, г — кулачковый механизм поперечной подачи стола; д — синусоидальный закон изменения аналога ускорения коромысла кулачкового механизма
Рис. 4. Механизмы долбежного станка:
а — рычажный механизм перемещения долбяка; б — диаграмма сил резания:
в — планетарная и простая ступени редуктора; г — кулачковый механизм поперечной
подачи стола; д — косинусоидальныи закон изменения аналога ускорения коромысла
кулачкового механизма

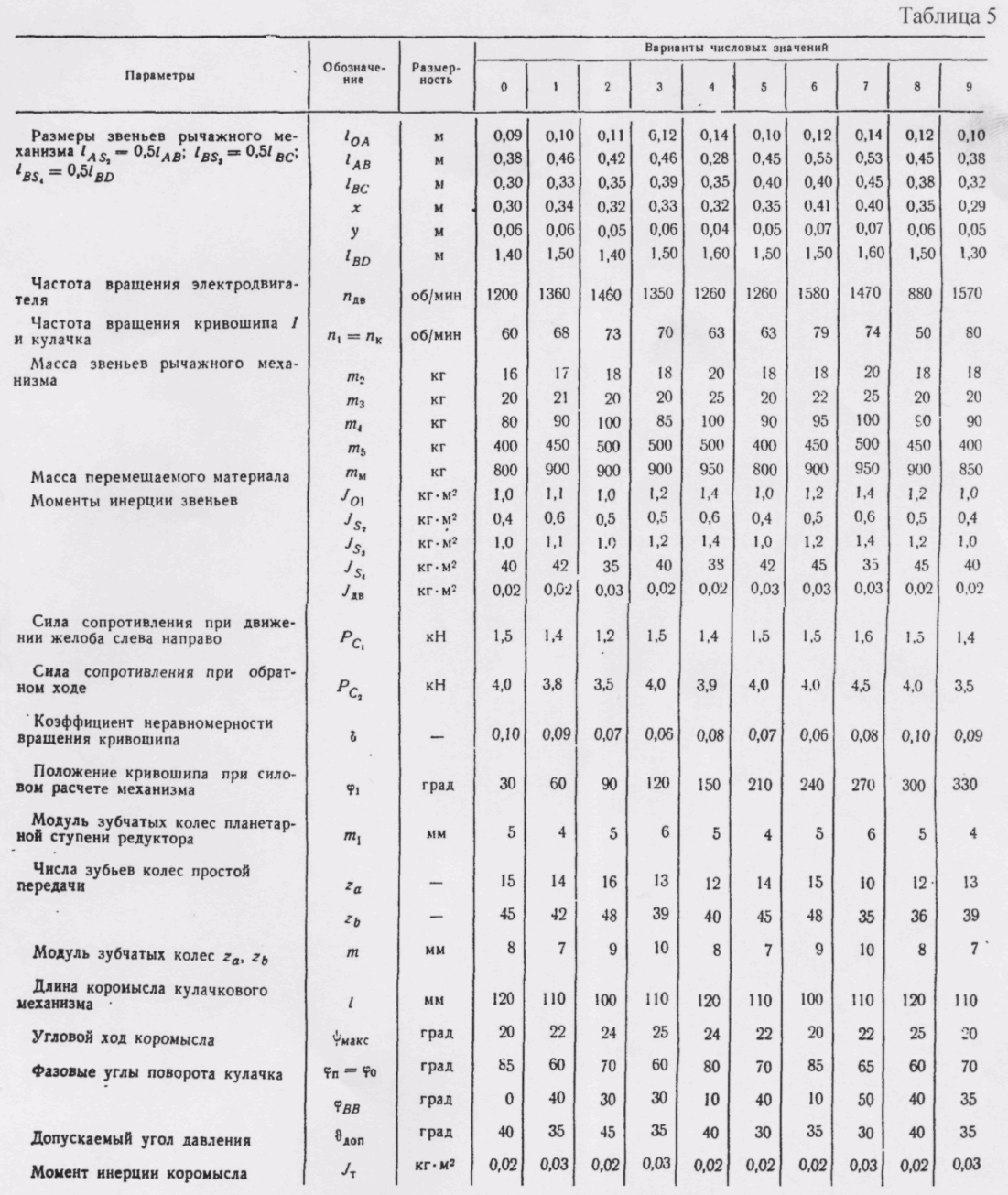

Рис. 5. Механизмы качающегося конвейера:
а — рычажный механизм перемещения транспортирующего желоба; б — планетарная и простая ступени редуктора, в — кулачковый механизм подачи материала на конвейер; г — закон изменения аналога ускорения коромысла кулачкового механизма
Рис. 6. Механизмы двухступенчатого двухцилиндрового воздушного компрессора: а — рычажный механизм компрессора; б — индикаторная диаграмма I ступени компрессора;
в — индикаторная диаграмма II ступени компрессора (фазы индикаторных диаграмм: 1 — всасывание: 2 — сжатие; 3 — нагнетание:4—расширение): г — схема плане ирного редуктора, е — кулачковый механизм масляного насоса с приводом от зубчатых колес, д — закон изменения аналога ускорения толкателя кулачкового механизма
Рис. 7. Механизмы привода глубинного насоса:
а—рычажный механизм привода глубинного насоса; б—планетарная и простая ступени редуктора; в — схема кулачкового механизма (1 — основной кулачок; 2 — замыкающий кулачок); г — синусоидальный закон изменения аналога ускорения коромысла кулачкового механизма
Рис. 8. Механизмы дизель-воздуходувной установки:
а—рычажный механик V-образного двухтактного двигателя внутреннего сгорания; б— индикаторная диаграмма двигателя (фазы индикаторной диаграммы: ас — сжатие; czb — сгорание и расширение; bda — выхлоп и продувка); г — схема стартерной зубчатой передачи; в — схема планетарного механизма привода воздуходувки; д — схема кулачкового механизма привода выхлопного клапана; е — закон изменения аналога ускорения толкателя кулачкового механизма (с/, = а,)
Рис. 9. Механизмы двухцилиндрового четырехтактного двигателя внутреннего сгорания: а — рычажный механизм четырехтактного двигателя внутреннего сгорания; б — индикаторная диаграмма двигателя (фазы индикаторной диаграммы: ас — сжатие; cz'z — сгорание топлива, zb — расширение; br—выхлоп; га — всасывание): в — схема планетарной ступени коробки передачи; г — схема зубчатой передачи: д — схема кулачкового механизма привода впускного клапана; е — закон изменения аналога ускорения толкателя кулачкового механизма

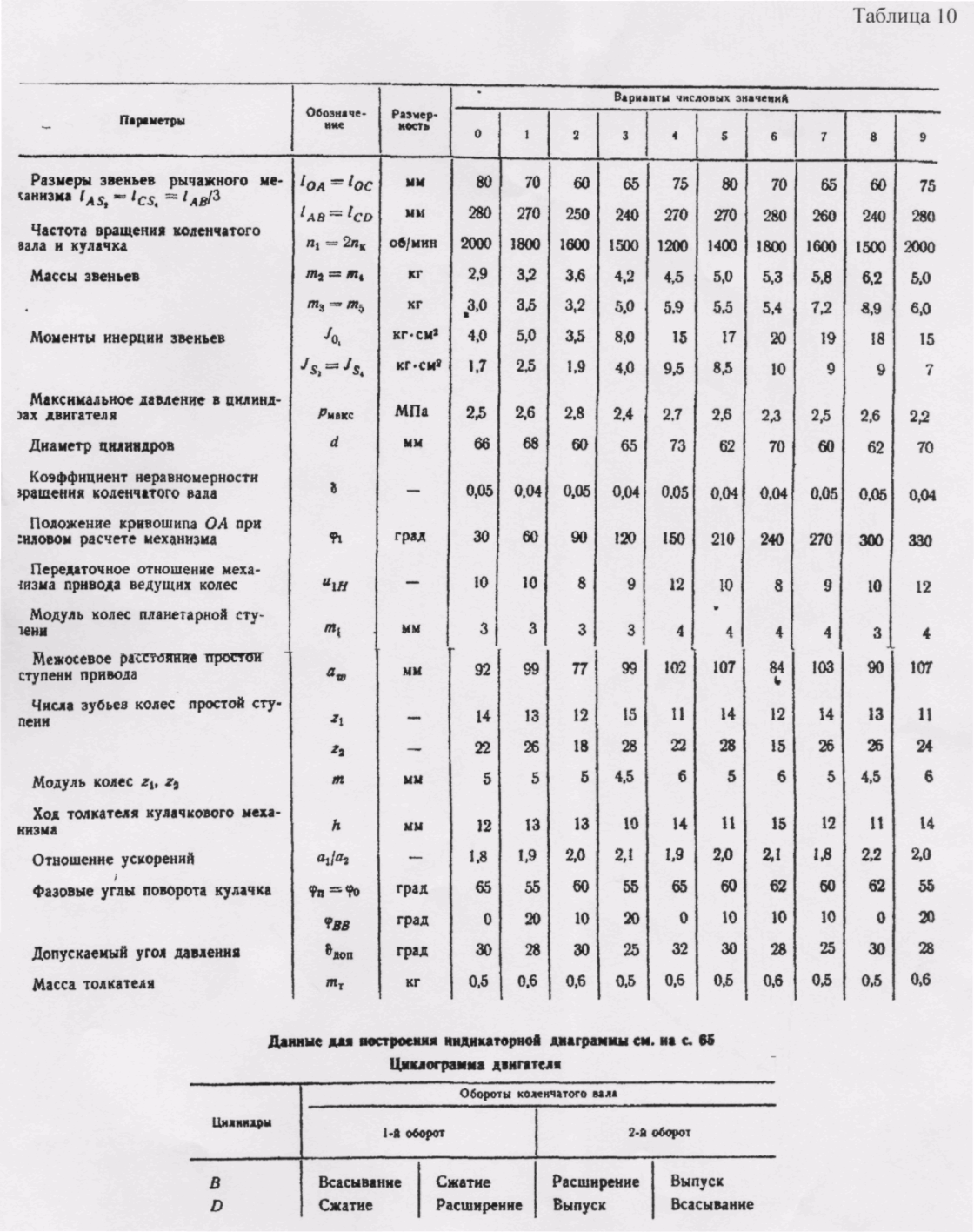

Рис. 10. Механизмы трактора:
а — схема рычажного механизма двигателя- б — индикаторная диаграмма двигателя (фазы индикаторной диаграммы ас — сжатие, cz'z — сгорание топлива, zb — расширение, br — выхлоп; га - всасывание); в — схема механизма привода ведущих колес, г- схема кулачкового механизма привода выхлопного клапана д — закон изменения аналога ускорения толкателя кулачкового механизма
