5. Конструктивное решение.

Конструктивное решение здания выставочного павильона может трактоваться в двух направлениях: как следование чисто утилитарным (функциональным) потребностям и как важный элемент архитектурно-композиционного решения объекта.

Для организации свободных перетекающих пространств в интерьере сооружения целесообразно использование каркасной схемы. Это решение, характер­ное для модернизма, позволяет изящно решать архитектуру минимальными средствами, предоставляя при этом полную свободу в поисках иных решений (применение всевозможных навесных панелей, использование декора). При­менение ферм постепенно вытесняется использованием пространственных по­крытий.

Использование большепролетных пространственных конструкций целесообразно для перекрытия безопорных пространств, при этом они всегда сообщают зданию дополнительную образную выразительность как в интерьере, так и во внешнем облике. В XX веке широко использовались все типы пространственных покрытий: оболочки одинарной и двоякой кривизны (в виде гипаров), все типы сводов, куполов, складчатые покрытия, пневматические и воздухонесомые оболочки, а также сложные составные структуры. Пространственные формы для перекрытия зрелищных зальных пространств в современ­ной практике используются повсеместно.

Сегодня для строительства выставочных павильонов, спортивных и развлекательных сооружений, торговых павильонов используют сэндвич-панели и металлические конструкции. Скорость строительства одного квадратного метра стены павильона из сэндвич-панелей в 80 раз выше, чем скорость строительства стены из кирпича той же площади. Павильон площадью 100 кв. м можно построить за несколько дней. Сэндвич-панели — это крупноразмерные конструкции в виде трёхслойных элементов, в которых находится теплоизолирующий слой, выполненный из современных, высокоэффективных теплоизоляционных материалов: минеральной ваты на основе базальтового волокна или пенополистирола самозатухающих марок. Сэндвич-панели используются в качестве наружных ограждающих конструкций, внутренних перегородок. Для несущей конструкции в основном используется металлический каркас, при этом, если назначение помещения изменилось или потребовалось увеличить его площадь — не составит труда его перестроить. Сэндвич-панели незаменимы при реконструкции зданий, небольшой вес этих изделий позволяет снизить стоимость на усиление фундамента, а также сэкономить на применении дорогой грузоподъемной техники.

Рекомендуемая литература

1. Строительные нормы и правила. Общественные здания и сооружения. СНиП 2.08.02-89*. – М., 1990. – 79 с.

2. Строительные нормы и правила. Градостроительство. Планировка и застройка городских и сельских поселений. СНиП 2.07.01-89. - М., 2005. - 56 с.

3. Бархин Б.Г. Методика архитектурного проектирования. – М.: Стройиздат, 1982.

4. Гельфонд А.Л. Архитектурное проектирование общественных зданий и сооружений. Специальность "Архитектура" М: Архитектура-С, 2007 г. 280 с.

5. Гнедовский Ю. П. Городские многоцелевые залы.- М.: ЦНТИ, 1987.

6. Гольдштейн А. Я. Франк Ллойд Райт.- М.: Стройиздат, 1982.

7. Иконников А.В. Новая архитектура Финляндии. – М.: Стройиздат, 1982.

8. Ревякин В.И. Выставки( Архитектура и экспозиции). – М.: Стройиздат, 1990.

9. Ревякин В.И. Новые музеи. – М.:ЦНТИ, 1993.

10. Ревякин В.И. Рекомендации по проектированию музеев. – М.: Стройиздат, 1997.

11. Рожин И.Е. Урбах А.И. Архитектурное проектирование общественных зданий и сооружений. – М.: МАрхИ, 1985.

12. Степанов А.В. Объёмно-пространственная композиция. – М.: Стройиздат, 1993.

13. Шимко В.Т. Архитектурное формирование городской среды: Учеб. пособие для вузов по специальности «Архитектура». – М: Высш. шк., 1990. – 223 с.: ил.

14. Сурина М.О. Цвет и символ в искусстве, дизайне и архитектуре. 3-е изд., изм. и доп. Феникс , 2010 С.152

15. Бархин Б.Г., Архитектурное проектирование общественных зданий и сооружений Учебник для вузов. В. В. Адамович, Б. Г. Бархин, В. А. Варежкин и др. Под общ. ред. И. Е. Рожина, А. И. Урбаха. М.: Стройиздат, 1984г. — 543с. 2-е изд., перераб. и доп.

16. Пономарева Е. С. Интерьер гражданских зданий: учеб. пособие для вузов по спец. 2901 "Архитектура" / Е. С. Пономарева. - 2-е изд., перераб. и доп. - Минск: В.шк., 1991. - 255с.: ил. - Библиогр.:с.252-253.

17. Казбек-Казиев З.А. Архитектурные конструкции

18. Конструирование гражданских зданий [Шершевский И.А., 2005]

19. http://www.kdig.ru/page.php?id=952

20. http://www.archfacade.ru/2010/09/vystavochnyj-pavilon-v-kuala-lumpur.html

21. http://pics.livejournal.com/timshapkin/pic/0003wx30

22. http://www.muar.ru/ve/expo/

23. http://ru.wikipedia.org/wiki/Павильон

24. http://www.pavilioni.ru/izgotovlenie_pavilionov_kioskov/pavilioni_iz_lmk.htm

25. http://sergeydolya.livejournal.com/157808.html#cutid1

26. http://www.apx.nm.ru/2/2cafe.htm

27. http://timshapkin.livejournal.com/4006.html

28. http://www.forma.spb.ru/design-2006/design-Heller.shtml

29. http://www.archi.ru/agency/object_current.html?id=4867

30. http://window.edu.ru/window/library?p_rid=74460

ПРИЛОЖЕНИЕ

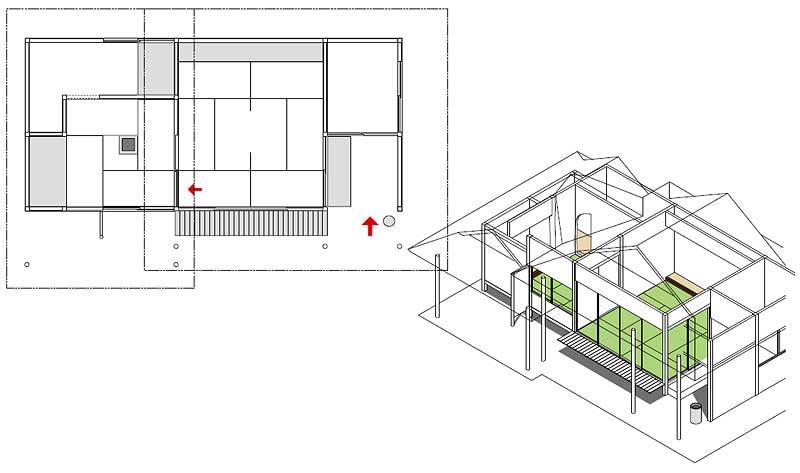

Рис. 1. Павильон «Чайный домик»

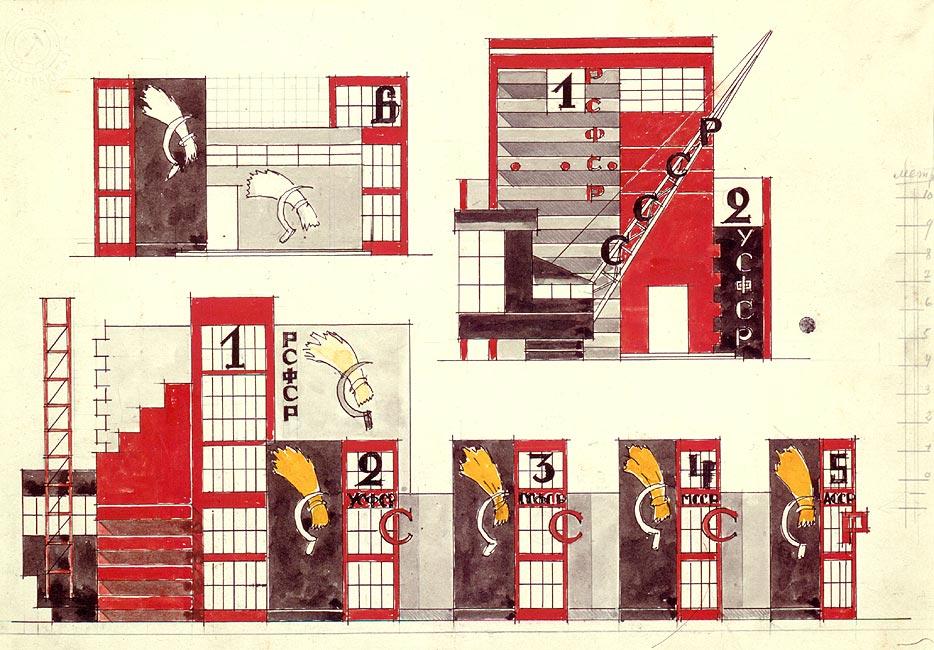

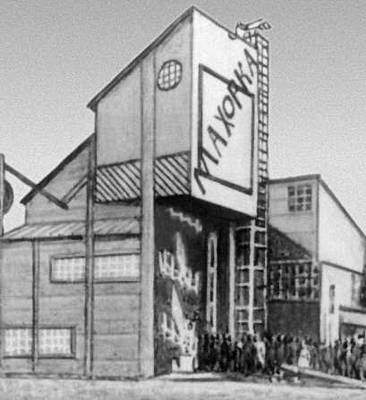

Рис. 2. Павильон «Махорка» К. С. Мельников

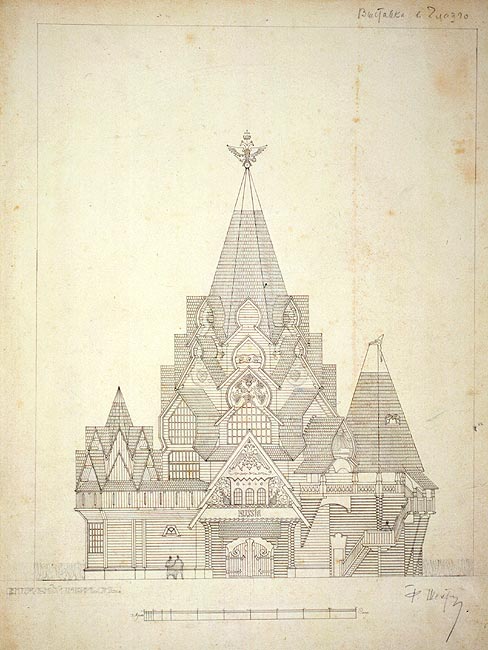

Рис. 3. Ф.О. ШЕХТЕЛЬ 1901 г. Проект.

Главный павильон Русского отдела на Международной выставке в Глазго.

Рис. 4. И.А. ГОЛОСОВ Павильон СССР на Международной выставке

декоративно-прикладного искусства в Париже. 1925.

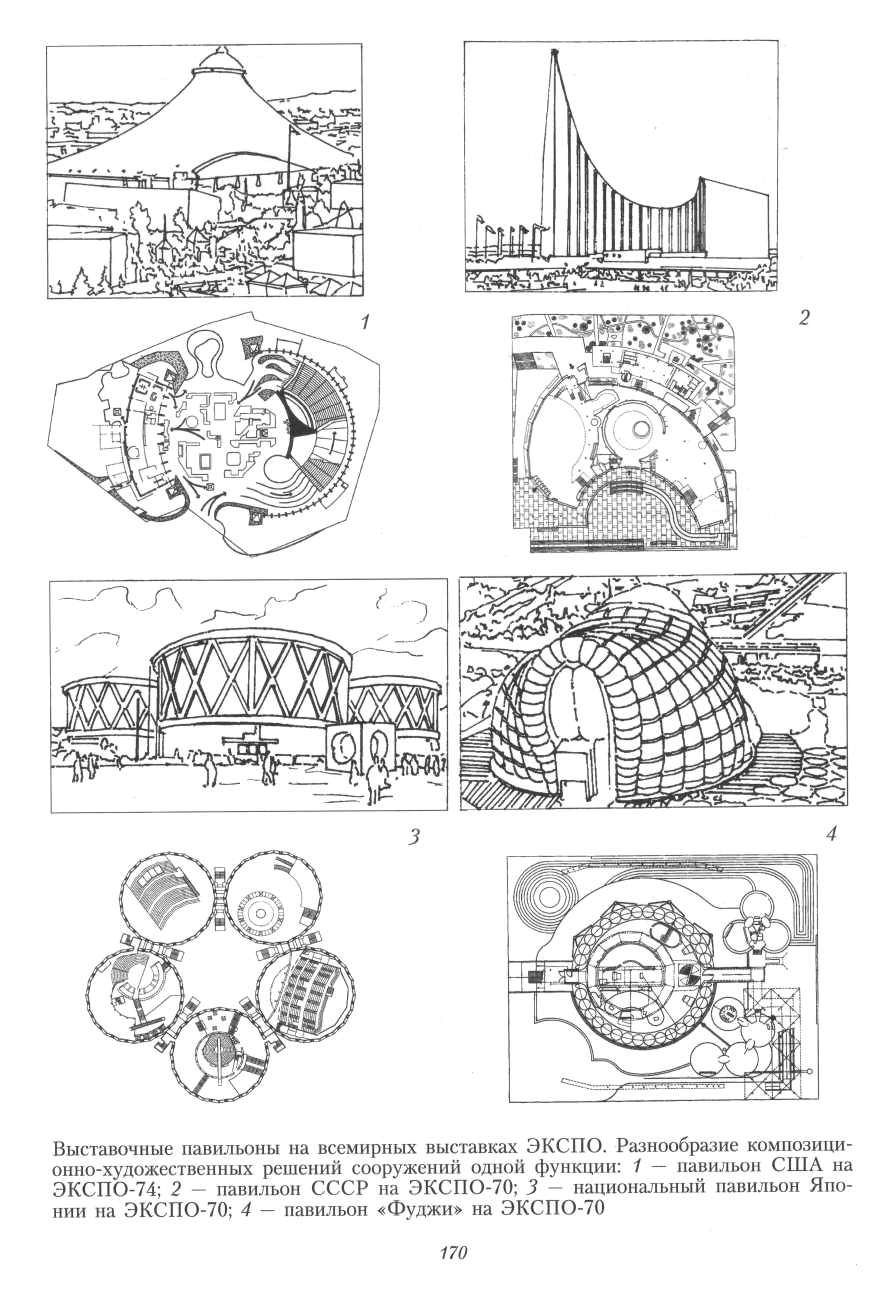

Рис. 5 Выставочные павильоны на всемирных выставках ЭКСПО.

1 – Павильон США 1974 г., 2 – павильон СССР 1970 г., 3 – павильон Японии 1970 г., павильон Фуджи 1970 г.

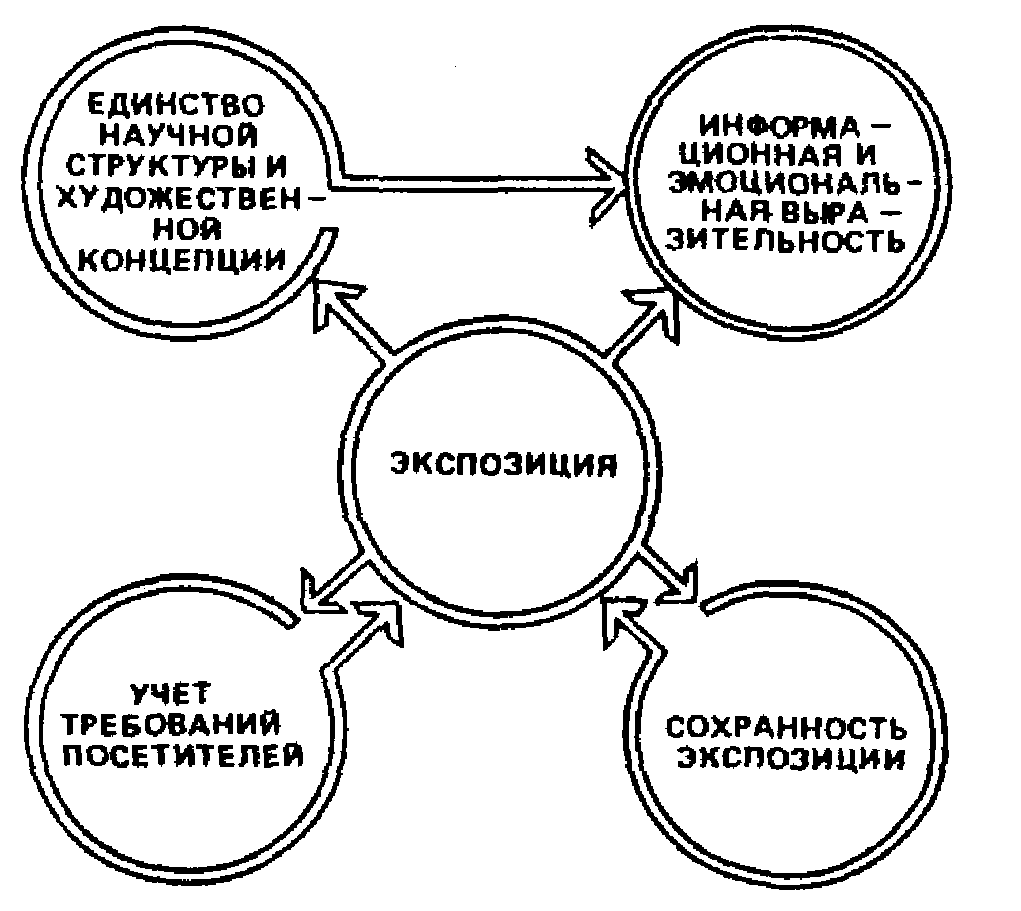

Рис. 6. Принципы организации экспозиции

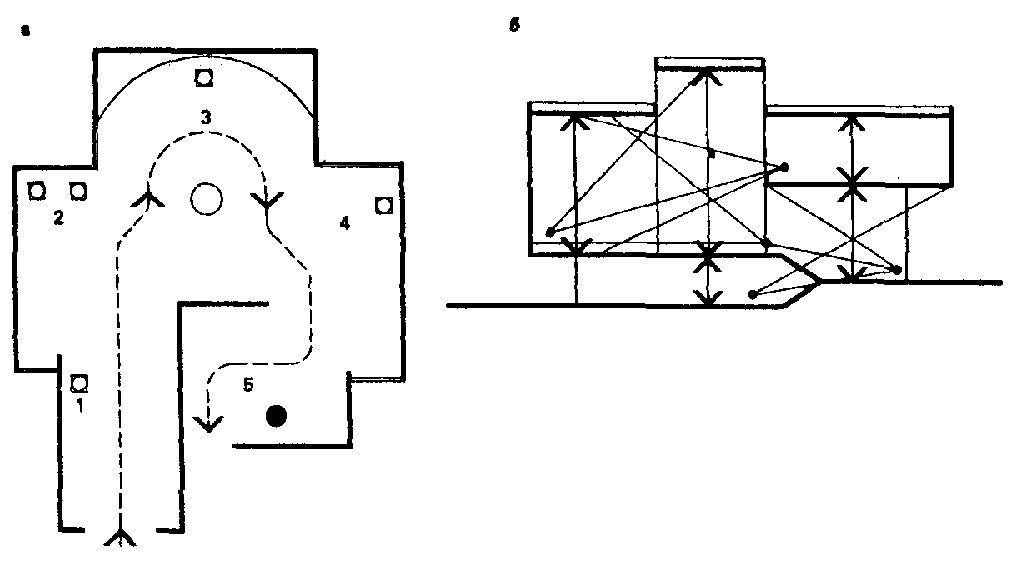

Рис. 7. Организация экспозиции

а - организация экспозиции в соответствии со сценарием: 1 - пролог; 2 - завязка; 3 - кульминация; 4 - развитие; 5 - финал; б - пространственная организация экспозиции в разных уровнях в соответствии с тематической структурой

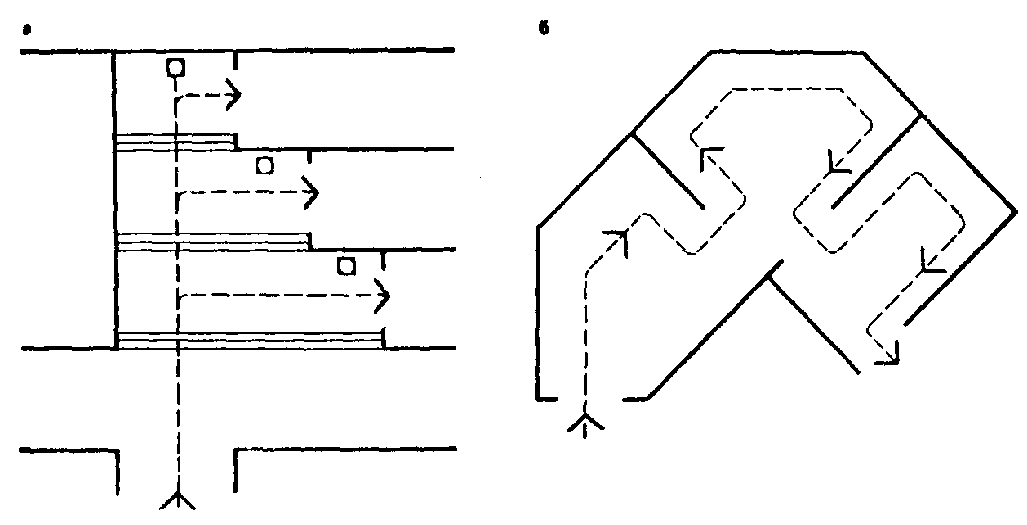

Рис. 8. Организация экспозиции

а - для легкости визуальной ориентации посетителей входы в основные экспозиционные отделы видны из вестибюля; б - создание разнообразных пространств облегчает осмотр экспозиции

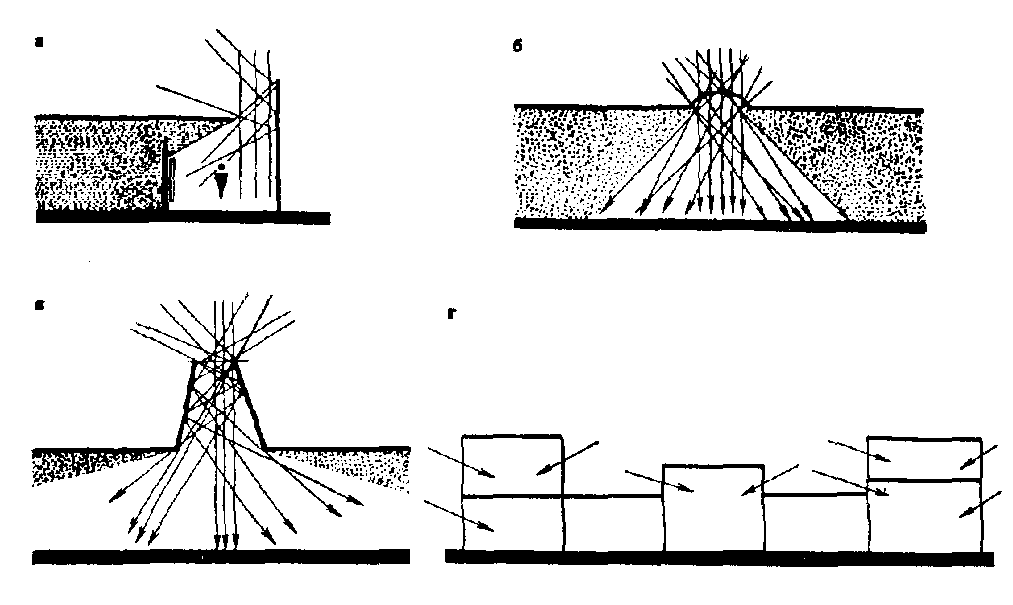

Рис. 9. Освещение экспозиции

а - верхнее периметральное освещение экспозиции; б - освещение верхним светом через защитные фонари. Интенсивность света, падающего концентрическими кругами, уменьшается от центра; в - рассеянный свет от вертикальных плоскостей глубокого фонаря;

г - открытая структура с изменяемыми уровнями, допускающая естественное боковое освещение

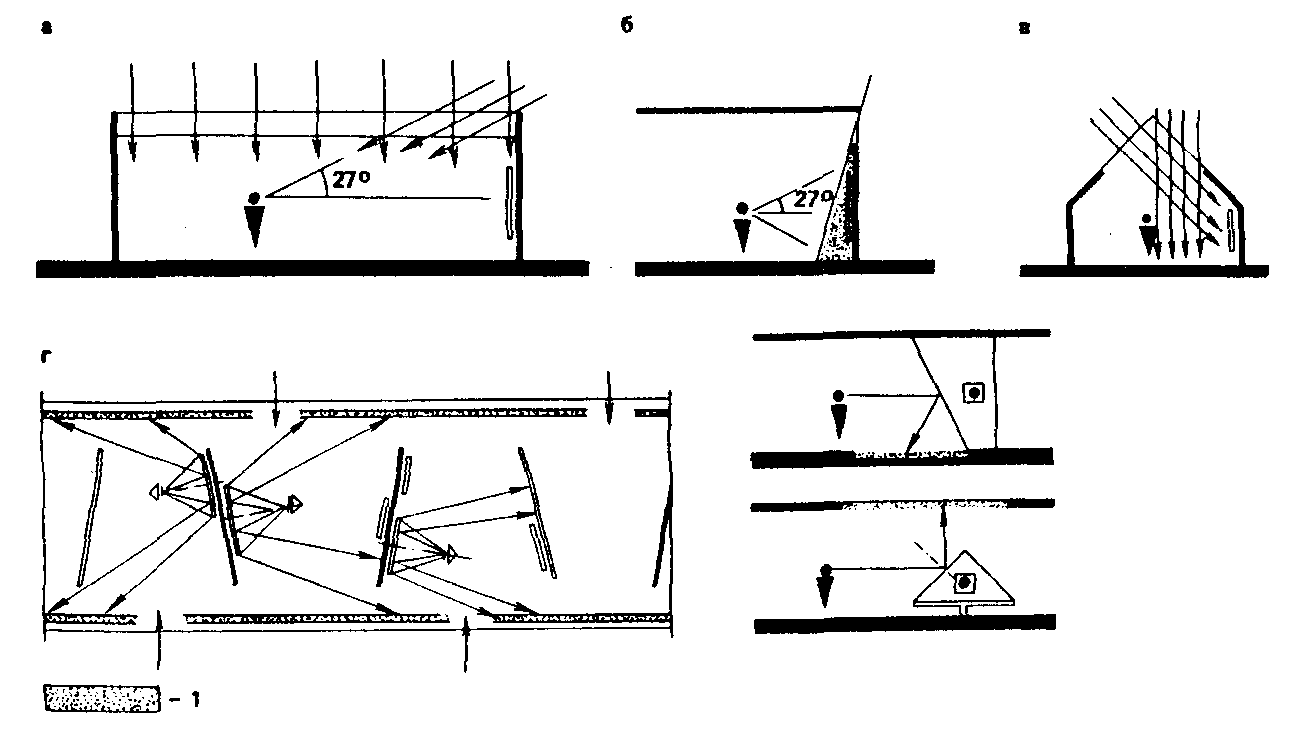

Рис. 10. Освещение экспозиции

а - дискомфортность верхнего освещения при слишком низком размещении потолка;

б - дискомфортность при верхнем боковом освещении; в - дискомфортность верхнего освещения при отсутствии регулируемой системы отражения; г - использование светопоглощающих поверхностей стен, стендов, пола и потолка, чтобы избежать нежелательного отражения; 1 - светопоглощающие поверхности

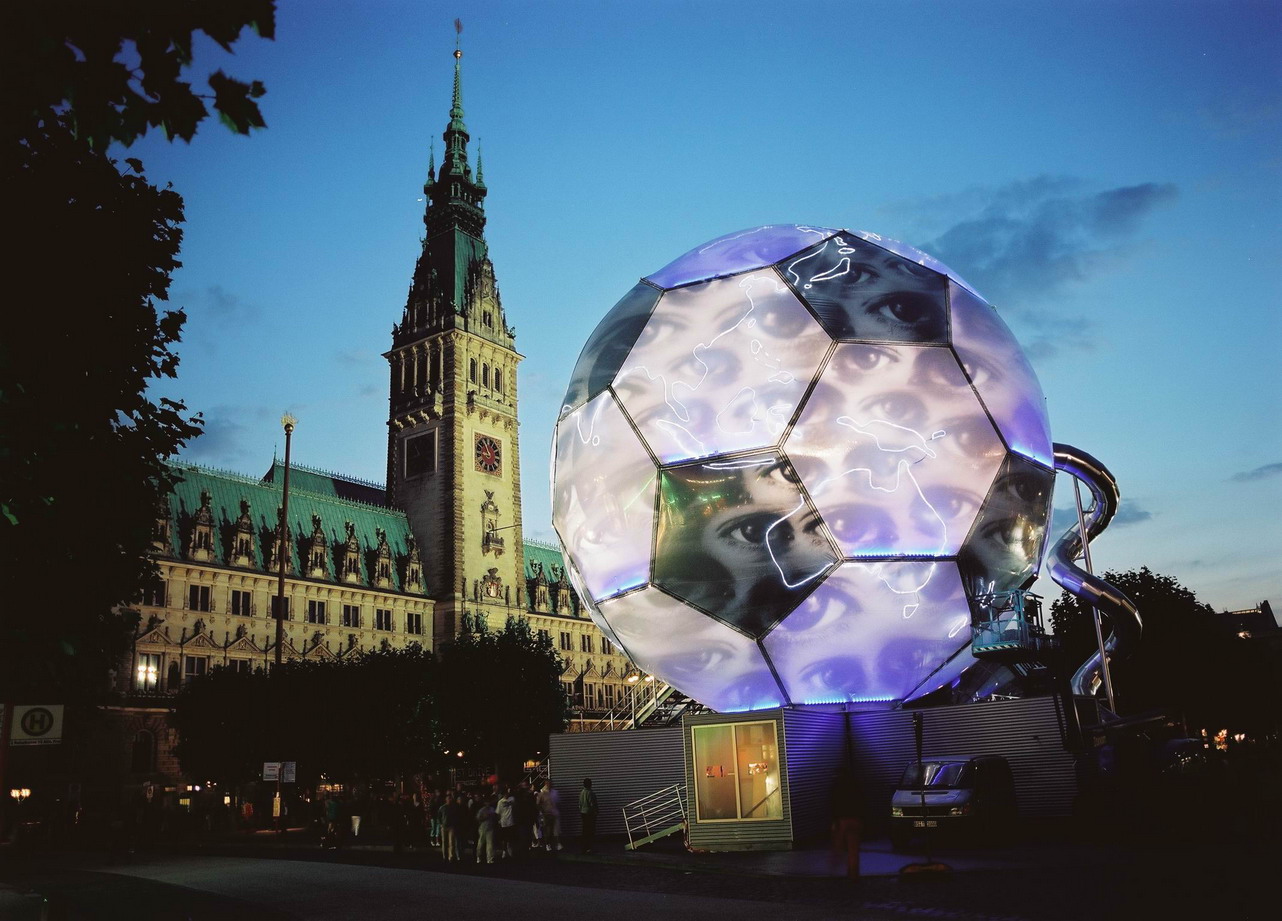

Рис. 11. Павильон в Гамбурге. Дизайн - Андре Хеллер

Два года «катался» по Германии 20-метровый 60-тонный футбольный мяч из стали и пластика по 12 городам, начиная с Франкфурта. На фоне памятников XIV века суперавангардный проект смотрится необычно, но именно экстравагантность и привлекает. Неординарная архитектура сооружения оснащена 40 прожекторами и 40 звуковыми установками, мерцающая внутренним светом феерия походит на инопланетный корабль. Внутри проложено почти 5 км электрических и оптоволоконных кабелей. Павильон - памятник футбольному чемпионату.

Рис. 12. Кафе «Шар» в г. Новосибирске

Одним из неожиданных архитектурных событий города Новосибирск в 2007 году признано постройка в самом центре города, поблизости с театром «Глобус», поражающего проекта в форме шара. Постройка представляет собой 4-х этажный шар из стекла, при чем очень заметно абсолютное отсутствие опорных конструкций — опорной конструкцией является сама «оболочка шара», разработанная по технологии шарово-стержневых несущих конструкций MeshSystems. Павильон имеет четыре наземных уровня и один подземный, все они предназначены для размещения кафе. Для облицовки применено травмобезопасное атермальное стекло.

Рис. 13. Ресторан Hoto Fudo у подножия горы Фудзи.

Примером современного павильона может служить ресторан Hoto Fudo у подножия горы Фудзи. Японская архитектурная студия Takeshi Hosaka Architects выполнила проект необычного ресторана-павильона, который располагается в очень привлекательном и живописном месте - у подножия легендарной японской горы Фудзи. У спроектированного сооружения нет ни окон, ни дверей — только полукруглые отверстия для входа и доступа воздуха. Чтобы посетители не замерзли, в холодное время года полукруглые двери закрываются прозрачными акриловыми задвижками, а когда тепло, павильон открыт и доступен всем, так сказать, ветрам. Вечером здесь включают мягкое мерцающее освещение, что делает интерьер немного уютнее, а обстановку - романтичнее.

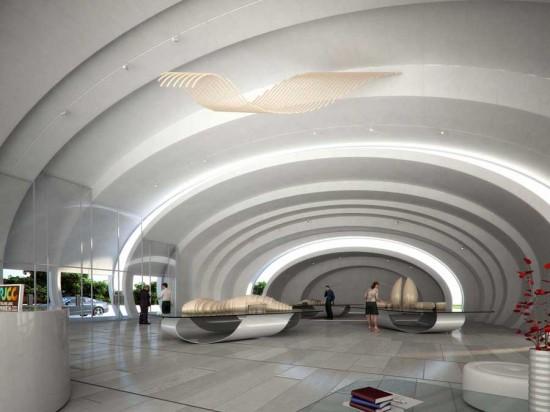

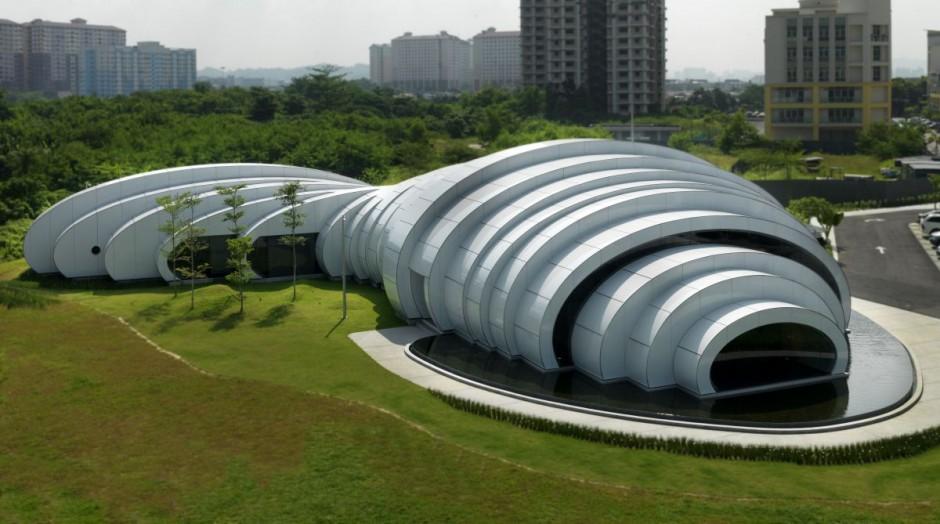

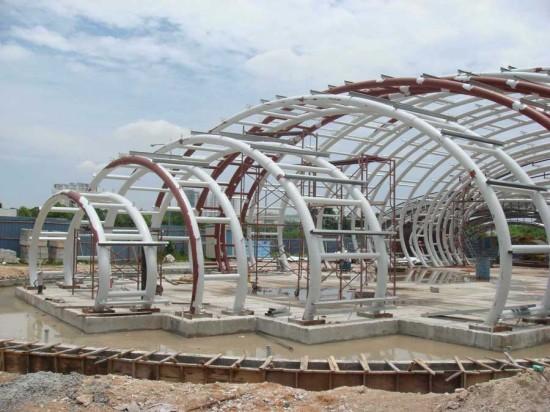

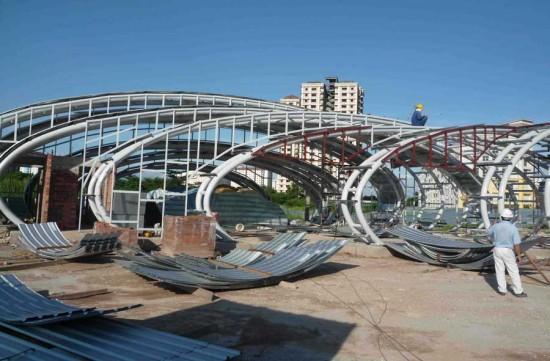

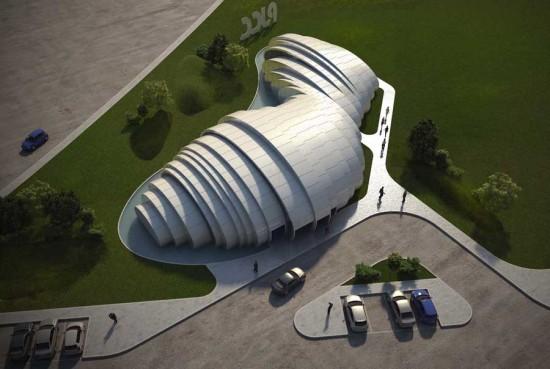

Рис. 14. POD Pavilion, арх. Манфреди Николетти

В столице государства  Куала-Лумпур открылся выставочный павильон  POD Pavilion, осуществленный по проекту  архитектурной мастерской  итальянского архитектора  Манфреди Николетти. Площадь сооружения 800 кв.метров. Если смотреть на это сооружение сверху, то оно напоминает сдобную булочку – рулетик с корицей,  или маком, которые продают в наших кондитерских. А еще ассоциация с пружиной часового механизма, тем более, что сооружение «обернуто» алюминиевыми пластинами, цвет которых меняется в зависимости от времени суток и освещения. Применение алюминиевых панелей в архитектуре в качестве светового эффекта становится модным. Свет во внутренне пространство попадает через многочисленные  окна в вертикальных ребрах, соединяющих радиусные секции между собой. При такой конструкции свет получается мягким, рассеянным.
