3.4. Расчет по I группе предельных состояний

3.4.1. Исходные данные

Панели перекрытий могут быть запроектированы из тяжелых бетонов классов (по прочности на сжатие) В20...В30, подвергаемых тепловой обработке при атмосферном давлении.

В зависимости от принятого класса бетона по табл.12, 13, 18 [2] определяются характеристики бетона, которые сводятся в табл. 5.

Таблица 5.

Характеристики бетона

Класс бетона на сжатие

Коэффициент условий работы

бетона γb2

Расчетные сопротивления для предельных состояний, МПа

Начальный модуль упругости, МПа Еb

Первой группы

Второй группы

Rb

Rbt

Rb,ser

Rbt,ser

В20

1,0

11,50

0,90

15,0

1,4

24∙103

0,9

10,35

0,81

-

-

В25

1,0

14,50

1,05

18,5

1,6

27∙103

0,9

13,05

0,95

-

-

ВЗО

1,0

17,00

1,20

22,0

1,8

29∙103

0,9

15,30

1,08

-

-

Примечание. При расчете по I группе предельных состояний Rb и Rbt следует принимать с коэффициентом γb2 = 0,9 .

Класс арматуры следует принимать в соответствии с указаниями п. 2.19 а, б, в и п. 2.24 [2]. В зависимости от класса арматуры по таблицам 19, 20, 22, 23, 29 [2] определяются характеристики арматуры и заносятся в табл. 6.

Следует обратить внимание на соблюдение размерности расчетных формул: усилия М и Q в Н∙см и Н, размеры в см.

12

Сетка помещается в нижней части полки и отгибается в верхнюю зону вблизи ребра с обеспечением надлежащей анкеровки поперечных стержней (рис.8)

Рабочая арматура пустотных панелей является продольной арматурой сварной сетки, расположенной в нижней полке. Рас­пределительная арматура этой сетки принимается из стержней классов Вр-1, А-1 диаметром 4...6 мм. Шаг стержней распреде­лительной арматуры не должен превышать 600 мм [2, п.5.22].

Верхняя полка армируется конструктивной сеткой 200/200/3/3 из стали класса Вр-1.(см. рис. 3).

Поперечные стержни, определяемые из условия прочности наклонных сечений, объединяются с продольной монтажной арматурой того же диаметра, что и хомуты в короткие плоские каркасы, устанавливаемые в приопорных участках ребер панели (см.рис.5). Каркасы должны быть обязательно установлены в крайних ребрах, а в промежуточных могут устанавливаться через ребро.

Для обеспечения анкеровки всех продольных рабочих стержней, доходящих до свободной опоры, длина запуска стержней за внут­реннюю грань свободной опоры должна быть не менее 5d, если расчет прочности наклонных сечений не требуется, и не менее 10d [2,п. 5.15], если такой расчет необходим (d - диаметр рабочей арматуры). Если длина запуска меньше необходимой, то анкеровку нужно обеспечить дополнительными конструктивными мероприятиями, приведенными на рис. 8. При этом длина запуска должна быть в любом случае не менее 5d.

Петли для подъема закладываются в продольных ребрах ребрис­тых панелей или в смежных ребрах впотай в пустотных панелях на расстоянии 0,4...0,7м от концов панели. Петли должны быть надежно заанкерены.

Рекомендуется для монтажных петель применять арматурную сталь класса А-1 [2, п.2.24]. Диаметр петель назначается по требуемой площади поперечного сечения (см2) одной петли, определяемой при условии распределения веса плиты на три петли с учетом коэффициента динамичности 1.4 [2, п. 1.13] и коэффициента, учитывающего сгиб петли 1,5.

,

25

а)

б)

в)

г)

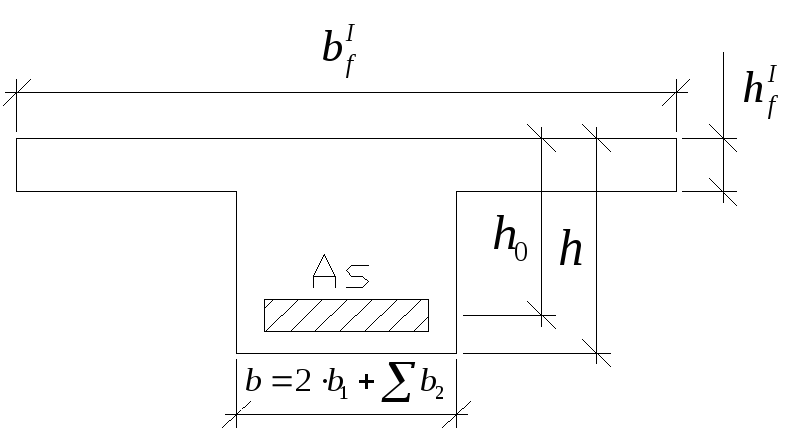

Рис. 4. К расчету прочности нормальных сечений

а, б – действительное сечение;

в – приведенное сечение;

г – варианты напряженного состояния.

14

Проверка прочности наклонной полосы между трещинами на действие сжимающих напряжений производится из условия

, (11)

Здесь φw1 = 1 + 5αμw , но не более 1,3;

; ;

При несоблюдении условия (11) необходимо увеличить высоту панели или принимать бетон более высокого класса.
