Построение графиков функций
Графики функций в Excel удобно строить, используя тип диаграммы «Точечная с гладкими кривыми».
Создание графика начинается с построения таблицы:
x
y
В строке х указываются значения аргумента с определенным интервалом (чем он меньше, тем точнее построение), а в строке y – значение функции, вычисляемое по соответствующей формуле (важно не забыть сделать абсолютные ссылки на значения коэффициентов). Затем таблицу нужно выделить и воспользоваться Мастером диаграмм.
Задание:
1. Постройте синусоиду на отрезке от 0 до 6,28, построив таблицу с шагом 0,2. Поместите график на отдельном листе, а лист с таблицей назовите «Синус». Отформатируйте полученный график по образцу.
|
|
|
|
Синусоида |
|
|
|
|
|
y |
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
0,5 |
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
0 |
0,785 |
1,57 |
2,355 |
3,14 |
3,925 |
4,71 |
5,495 |
6,28x |
-0,5 |
|
|
|
|
|
|
|
|
-1 |
|
|
|
|
|
|
|
|

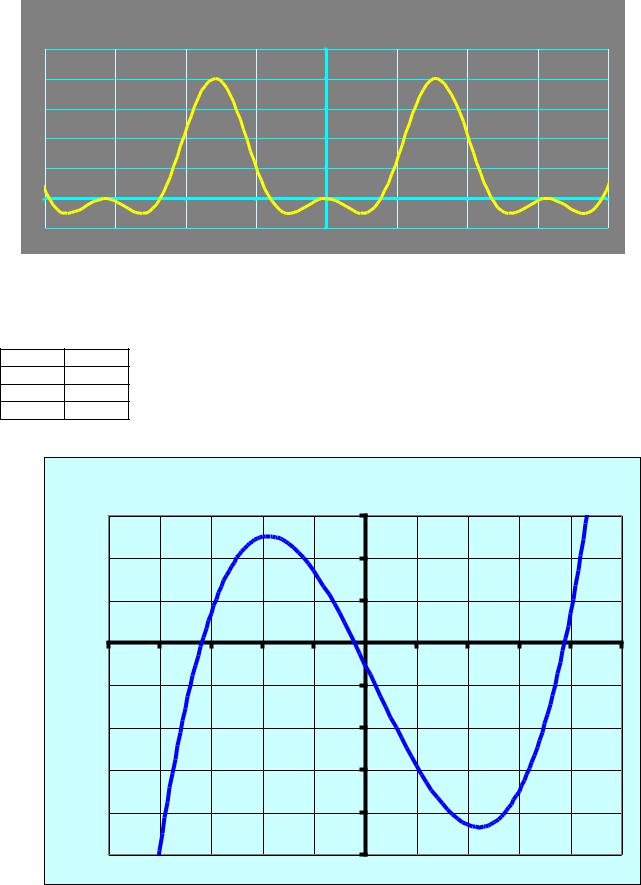

2. Постройте график функции y=cos2x-cosx на промежутке от -8 до 8 и оформите его по образцу:
Функция
у
|
|
|
|
2,5 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
1,5 |
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
0,5 |
|
|
|
|
|
|
|
|
0 |
|
|
|
х |
|
|
|
|
|
|
|
|
|
-8 |
-6 |
-4 |
-2 |
0 |
2 |
4 |
6 |
8 |
-0,5
3.Постройте график функции y=ax3+bx2+cx+d, где a, b, c, d – коэффициенты, которые могут быть заданы произвольно. Для примера используйте следующие коэффициенты:
a |
4 |
|
Изменяя коэффициенты, обратите внимание на изменение |
|||||||
b |
-2 |
вида графика. Для оформления используйте следующий образец |
||||||||
c |
-50 |
(цвета подберите самостоятельно): |
|
|
|
|
||||
d |
-10 |
|
|
|
|
|
|
|
|
|
|
|
|
Кубическая функция |
|
|
|
||||
|
|
|
|
|
60 |
y |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 |
|
|
|
|
|
|
|
|
|
|
20 |
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
x |
|
|
|
|
|
|
|
|
|
|
|
|
-5 |
-4 |
-3 |
-2 |
-1 -20 0 |
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
-40 |
|
|
|
|
|
|
|
|
|
|
-60 |
|
|
|
|
|
|
|
|
|
|
-80 |
|
|
|
|
|
|
|
|
|
|
-100 |
|
|
|
|
|
